Колодец на даче своими руками: руководство по обустройству типового колодца из колец

Собственный источник воды на любимом дачном участке существенно повысит уровень комфорта. Избавит от необходимости ведрами носить воду для ухода за трепетно выращиваемыми растениями, для заполнения емкостей в бане или душевой.

Строительство водозаборного сооружения можно поручить бригаде рабочих, специализирующихся в этой сфере. Но лучше вырыть и обустроить колодец на даче своими руками, вложив в него минимум средств. Мы расскажем, как выбрать место для источника воды, как пробурить и обустроить выработку.

Грамотная подготовка — 100% успеха

Любое предприятие требует от будущего исполнителя тщательной предварительной подготовки. Тем более столь трудоемкое как копка колодца.

Ошибки в планировании, распределение сил и рабочих этапов обязательно скажутся на результате. В лучшем случае строительство растянется на продолжительный, но никому не известный срок, в худшем — завершится устройством бесполезного тоннеля «в никуда».

Изыскания самостоятельного гидрогеолога

Для того чтобы исключить бессмысленные затраты средств и мускульных усилий, необходимо провести предварительные гидрогеологические исследования.

Оптимальный вариант изысканий – бурение. Однако выполнять его своими силами перед строительством колодца как минимум неразумно, а нанимать буровиков дорого и нерентабельно. Уж лучше тогда сразу водозаборную скважину пробурить.

Самостоятельные гидрогеологические изыскания заключаются в банальном опросе соседей, располагающих собственной скважиной или колодцем.

Выяснить у них нужно:

• На какой глубинной отметке стоит зеркало воды в паводковый и в засушливый период.
• Сколько метров было выбурено или выкопано для устройства водозаборного сооружения.
• Не имеет ли свойство вода «уходить» из водозаборной выработки, если лето не радует выпадением осадков две/три недели, но изнуряет жарой.
• Какой грунт извлекали из ствола скважины или колодца при их разработке: глинистым он был или песчаным.
• Не приходилось ли буровикам разбивать долотом валун или строителям колодца поднимать крупный тяжелый камень из колодца.

По традиции загородные земельные наделы и дачные участки располагаются в равнинной местности без ярко выраженных рельефных структур. Колодцы копают в осадочных, легко поддающихся разработке отложениях.

Работу ведут до первого водоносного пласта, стараясь миновать и перекрыть верховодку, если она расположена на глубине около 3-4 м от дневной поверхности.

Большинство дачных поселков расположено в равнинной местности, для которой характерным является практически горизонтальное залегание грунтовых слоев. Грунтовая вода в равнинных областях залегает практически на одном уровне

Подземная вода, вмещаемая порами осадочных пород, залегает обычно в виде своеобразного бассейна. Согласно гравитационным предписаниям и закону сообщающихся сосудов поверхность этого бассейна находится практически на одной глубине во всех точках.

Это значит, что геологическая и гидрогеологическая обстановка на вашем участке будет практически такой же, как у соседа.

Некоторые отклонения уровня фиксируются по ходу движения грунтовой воды. Например, если она разгружается в виде родника в находящемся в 3-5 км от площадки работ овраге.

Тогда уровень в расположенной ближе к роднику точке будет несколько ниже, чем в дальнем аналоге. Однако этими отклонениями можно пренебречь при копке колодца, т.к. их значение обычно несущественно.

Веские перепады по высоте УГВ (уровня грунтовой воды) будут, если колодец устроить на склоне холма. Вода всегда будет дренировать в сторону легкой разгрузки, которую ей и предоставляет склон. Поэтому на подобных площадках стараются не сооружать колодцы, т.к. естественный дренаж ощутимо сокращает объемы добываемой воды.

При наличии в районе работ верховодки, уровень которой в весенне-осенний период будет в среднем 3-4 м, рекомендовано ее перекрывать стволом колодца и достигать нижележащего водоносного пласта. Уровень и водообильность верховодки нестабильны, вода чаще всего загрязнена бытовыми стоками

По соседским источникам можно определить глубину зеркала с довольно высокой точностью, используя барометр. Его шкала размечена делениями с ценою по 0,1 мм, что в переводе на высотные отметки равняется 1 м.

Так, если над соседской выработкой прибор будет показывать 831,7 мм, а над точкой запланированного колодца 831,5 мм, то глубина вашего водозаборного сооружения будет на 2 м более.

Сведения о составе грунтов помогут оценить собственные силы на предмет самостоятельного рытья. Если соседи будут уверять в сложности разработки и наличии большого количества валунов, работу лучше перепоручить бригаде шабашников. За их действиями все равно придется следить, значит, с технологий строительства колодца нужно ознакомиться.

Приблизительный уровень воды в запланированном к строительству колодце можно определить по зеркалу расположенного неподалеку водоема. Вода в колодце будет примерно на тех же отметках

Кроме «показаний» владельцев существующих водозаборных сооружений предоставить информацию о гидрогеологических условиях местности могут организации, проводившие бурение или строительство неподалеку от вашего участка. Сведения может предоставить местная метеослужба, располагающая полным пакетом данных о климатических условиях, природных явлениях и геологической обстановке в регионе.

Как определить место для копки колодца

Для водозаборного сооружения надо заранее подобрать подходящее место. Нежелательно его устраивать там, где несколько десятков лет высаживали огородные растения и удобряли землю химическими составами.

Отметим, что колодезная вода редко бывает питьевой. Если в планах не заложена добыча именно питьевой категории, то на предыдущие циклы внесения удобрений можно не обращать внимания.

Ввиду небольших размеров дачных участков сложно найти место для устройства колодца с питьевой водой. Из-за недостаточного расстояния от возможных загрязнителей грунтовой воды до источника она сможет применяться только для уборки и полива (+)

Перечислим основные факторы влияния на подбор места для строительства колодца:

• Исключение загрязнений. Удаленность от мест вероятного занесения негативных компонентов: от бытовых и хозяйственных построек, загонов для скота, выгребных ям, компостных куч не менее 20 м. В случае устройства колодца с питьевой водой на дачном участке вообще не должно быть подобных объектов.
• Сокращение расходов. Наикратчайшая максимально прямая трасса трубопровода, если предполагается устройство системы водоснабжения. Чем меньше длина магистрали, тем меньше будет потрачено средств.
• Оптимальное расположение. Между фундаментом дачи и колодцем должно быть по минимуму 5 м. Водозаборное сооружение будет «затягивать» в себя грунтовую воду по принципу омута. Он будет постоянно стремиться пополнить вычерпанные запасы, привлекая не только воду, но и частички грунта, что и подмоет в итоге грунт под фундаментом при близком расположении колодца.

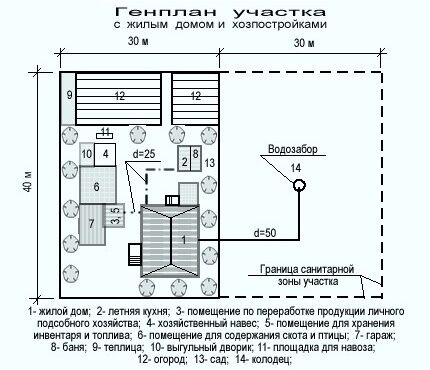

Обширные дачные угодья для наших реалий редкость, потому выбирать место по направлению движения подземной воды на участке странно, по меньшей мере. Однако если земная поверхность надела имеет некоторый уклон, то по возможности лучше выбрать место под колодец в самой низкой точке. Там и толща грунта, которую предстоит извлечь, будет поменьше, и приток воды больше.

Согласно требованиям СанПиН под номером 2.1.4.544-96 между источником питьевой воды и объектами вероятного загрязнения грунтовых вод (выгребными ямами, компостными кучами, скотными загонами и т.д.) должно быть не менее 50 м

Специфика типовой колодезной конструкции

Максимальной глубиной традиционного колодца с шахтой-стволом считается 30 м. Рыть ниже опасно, слишком тяжело, нецелесообразно по расходам и трудозатратам. На даче можно сделать совсем неглубокий колодец, высота шахты которого будет составлять 6 – 8 м.

Копать неглубокую шахту несложно, для извлечения воды подойдет стандартное ведро или недорогой поверхностный насос. Однако добытая вода неглубоких выработок применима исключительно в поливе и прочих хозяйственных целях.

Водозаборную выработку можно сделать с шахтой 15 – 20 м. С такой глубины больше вероятности получить воду, приходную для питья. Шансы особенно возрастают, если водоносный пласт перекрывается суглинком или супесью – глинистыми породами, не пропускающими воду. Они препятствуют проникновению атмосферной и паводковой воды вместе с бытовыми стоками, техническими маслами, химическими веществами.

Задача строителя колодца заключается не только в извлечении грунта из выработки, но и в формировании стенок колодезной шахты. Сооружают их из камня, кирпича, бревна, пластин древесины, бруса, монолитного железобетона, залитого в устроенную в котловане опалубку.

Самый распространенный в настоящий момент вариант материала для строительства стенок – заводские бетонные кольца или самодельные их аналоги, залитые в форму прямо на площадке работ.

Независимо от материала, применяемого для сооружения стенок шахтного колодца, его конструкция включает три основных элементы: 1 — водоприемную часть, 2 — ствол, оголовок (+)

Независимо от материала, примененного для возведения стенок колодца, сооружают их в соответствии с единой конструктивной схемой. Основными ее частями являются:

• Оголовок. Часть шахты, возвышающаяся над земной поверхностью. Стандартная высота 0,7 – 0,8 м, но с вариациями. Оборудуется колодезным домиком для защиты от атмосферного негатива. Для ручного подъема воды оснащается воротом или журавлем.
• Ствол. Часть шахты, измеряемая от отметки земной поверхности до зеркала воды. Служит для укрепления стенок выработки и для защиты от обвалов грунта.
• Водоприемная часть. Участок шахты, погруженный в водоносный слой. Главный рабочий элемент колодца, обеспечивающий поставку воды в сооружение, при необходимости создающий ее запас.

Кроме геометрических параметров существенных отличий в устройстве оголовка и ствола нет. Разной бывает ширина с высотой, да форма шахты в плане: квадратной или круглой. Основное конструктивное отличие, определяющее деление колодцев на виды, задается принципом устройства именно водоприемной части.

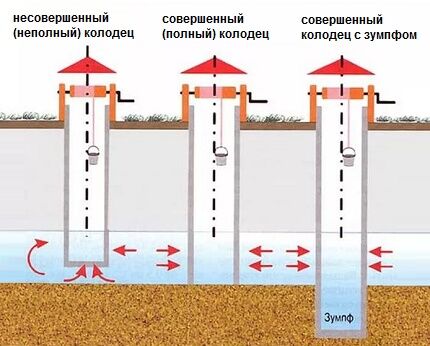

По различиям в устройстве водоприемной части колодцы подразделяются на:

• Несовершенные. Водоприемная часть этого типа погружается в водонасыщенный пласт примерно на 70 % мощности водоноса. Шахта не устанавливается на водоупор, потому приток воды в нее происходит как через дно, так и через стенки водоприемной части.
• Совершенные. Водоприемная часть полностью заглублена в водоносный слой. Основание шахты опирается на водоупорный пласт, из-за чего приток воды осуществляется исключительно через боковые стенки.
• Совершенные с зумпфом. Водоприемная часть опирается на водоупорный слой, вода поступает в шахту сбоку через стенки. Водоприемник дополнен своеобразным резервуаром, сформированным в подстилающем водонос водоупорном слое.

Зумпф устраивают для формирования запаса воды. Следовательно, его объем рассчитывают, исходя из действительного суточного расхода. При необходимости в увеличении объема воды, которую можно откачать единовременно, зумпф устраивают в виде колокола с расширением к основанию.

Конструкцию колодца выбирают в соответствии с геологической обстановкой в районе работ, опытом соседей по строительству подобных источников и реальной потребностью в воде будущих хозяев

В разумном выборе оптимальной колодезной конструкции тоже сможет помочь опрос соседей. Вам может подойти аналогичная несовершенная или дополненная зумпфом совершенная схема. Все зависит от реальных потребностей в воде.

Следует помнить, что колодезной воде нельзя «застаиваться» в шахте. В случае длительного пребывания там она зацветет или станет гнить.

Если не планируется постоянное проживание на даче с обильным приемом водных процедур, то достаточное количество воды даст несовершенная конструкция. На дне ее устраивают донный фильтр из гравийной или щебенистой засыпки для удерживания песчинок.

Строительство колодца из бетонных колец

Сооружение источника воды на дачном участке – самый простой, доступный для самостоятельного исполнения вариант. Использование готовых бетонных колец позволит с наименьшими потерями сил и расходом средств выкопать на даче отличный колодец, а при желании декорировать оголовок камнем или бревном.

Однако наиболее экономным будет все-таки метод, предполагающий самостоятельную заливку железо-бетонных колодезных элементов.

Технология сооружения из готовых колец

В строительстве колодцев из бетонных колец применяется в основном опускной способ. Хотя можно пойти иным путем: установить бетонные элементы в заранее вырытую шахту, но опускной метод более практичен и безопасен. При нем стенки шахты укрепляются одновременно с извлечением грунта, что исключает обрушение рыхлых горных пород в ствол в процессе работы.

Для сооружения колодца подойдут как бетонные, так и железобетонные кольца с замковой фаской по торцевому краю. Отметим, что при равных размерах первый и второй вариант различаются по массе. Например, при размерах бетонного кольца Ø 1 м высотой 0,7 м вес будет составлять в среднем 800 кг. Аналогичный ж/б элемент будет весить всего около 500 кг.

Использование железобетонных заводских колец — самый простой способ и удобный материал для сооружения шахтного колодца

К тому же толщина стенок у бетонного кольца для сооружения колодца должна быть не меньше 10 см, лучше 12 см. А при использовании колец из железобетона допускается минимум 6 см, но среднестатистическая толщина 7 – 8 см.

Сооружение шахты колодца из бетонных колец не требует обязательного использования грузоподъемной техники

Размер стенок в немалой степени отражается на размере внутреннего диаметра, а он в свою очередь влияет на удобство в период разработки шахты и последующего пользования колодца.

Сооружать ствол колодца лучше опускным способом, но можно установить их в заранее вырытый котлован по технологии, изображенной на схеме

Подходящий диаметр колец подбирается с ориентиром на комфортное положение работника во время копки в шахте. В среднем это от 1,0 м до максимальных 1,5 м. Не стоит надеяться на то, что в широком колодце воды будет больше. Если он несовершенный, то приток будет равнозначным и в широкий, и в узкий ствол.

Кроме заводских бетонных колец нужно приобрести еще и башмак – укороченное бетонное кольцо, оснащенное резцом по нижней кромке. Он ускорит проходку и обеспечит плавное погружение колонны бетонных элементов в грунт. При устройстве шахты из самодельных колец нижнюю кромку стартового делают в виде конуса.

Существенно облегчить процесс подъема грунта из шахты колодца поможет тренога с закрепленным в ее вершине блоком для каната с крюком. Спуск и подъем можно производить с помощью ручного ворота или электрической лебедки

Если при копке соседского колодца извлекали рыхлые пески, то есть вероятность зажима верхней части ствола обрушенной породой. При этом нижняя часть продолжает опускаться, верхняя остается зажатой на месте, а между ними появляется зазор, который крайне сложно устранить.

Ступенчатый вариант устройства шахты колодца выполняется из конусообразных колец, которые снаружи формируют ребра жесткости, изнутри ступеньки для подъема/спуска

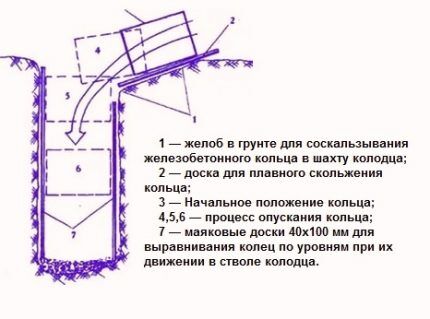

Самый распространенный метод строительства колодца из колец — опускной способ, согласно которому ствол наращивается сверху, а погружается в грунт за счет подкапывания снизу

Что бы избежать такой серьезной аварии, лучше запастись прутком 16 мм для изготовления скрепляющих кольца скоб или полосой толщиной 5- 10 мм.

Для облегчения процедуры подъема грунта из разрабатываемой шахты желательно смастерить треногу и прикрепить к ее вершине блок. Так удобнее и быстрее продвигается дело по освобождению ствола от отваленной породы.

Бетонные или железобетонные элементы для сооружения шахты колодца заранее закупаются с учетом высоты шахты соседей или заливаются на площадке строительства

Шаги опускного способа сооружения несовершенного шахтного колодца:

• Размечаем абрис шахты по фактическим размерам колец. Самый простой метод разметки заключается в установке по центру колышка с привязанной к нему бечевкой, равной половине диаметра кольца. Этим упрощенным циркулем надо очертить границы.
• Вырываем круглый котлован согласно разметке. Он может быть чуть шире абриса, чтобы проще было погружать стартовое кольцо. Копаем примерно на ¾ высоты бетонного элемента.
• Устанавливаем в котлован башмак с резцом, проверяем его положение уровнем. При необходимости выравниваем положение, чтобы не было дальнейших перекосов ствола.
• Погружаем в шахту стартовое кольцо. Скрепляем его с башмаком в четырех местах скобами или нарезанными из полосы металлическими пластинами, если нет уверенности в том, что при погружении башмак не отделиться от бетонной колонны.
• Выбираем грунт внутри шахты, не подкапывая его под башмаком.
• Подкапываем под башмаком четыре или более полости так, чтобы туда смогли поместиться равные по высоте поленья, кирпичи или похожие на них временные опоры.
• Устанавливаем опоры так, чтобы собранная часть колодца ровно опиралась на них. Контролируем посадку ствола уровнем и отвесом, чтобы в дальнейшем не исправлять усиливающиеся с глубиной огрехи.
• Подкапываем оставшиеся участки под башмаком и выбиваем временные подпорки.
• Осаживаем кольцо в землю, стремясь соблюсти равномерность погружения.
• Действуем в соответствии с вышеописанным алгоритмом, пока верхняя кромка кольца не выровняется с дневной поверхностью.
• Укладываем вдоль фаски установленного кольца уплотнитель – просмоленный пеньковый шнур Ø 20 мм. Уплотнитель используем как минимум для трех – пяти нижних колец. Он нужен в водоприемной части и чуть выше на случай повышения уровня в паводковый период.
• Устанавливаем следующее кольцо, при необходимости соединяем его с предыдущим в 3 – 4 местах по окружности.

Таким методом углубляемся и наращиваем кольца до тех пор, пока не появится водонасыщенный песок. Заглубляем в него столько метров шахты, сколько было у соседей. В это время надо будет постоянно откачивать воду из выработки, чтобы она не мешала работнику.

На схеме изображен процесс подкапывания грунта под режущим башмаком ствола колодца по шагам

Если сведений по заглублению в водонос нет, то после установки как минимум одного бетонного элемента надо сделать очередную упрощенную разведку.

Перед тем, как подкапывать грунт под стволом, нужно вырыть по центру нечто вроде шурфа. Если в шурфе только песок и мелкие камни, то разработку шахты можно продолжать до погружения очередного кольца.

Затем снова проводится разведка, пока на дне шурфа не появится кровля водоупорного слоя – глинистой, похожей на пластилин породы. Это сигнал к остановке рытья.

Теперь работы в шахте заключаются только в устройстве донного фильтра из трехслойной гравийной засыпки. Гравий засыпают в три яруса толщиной по 15 – 20 см. Фракция каждого верхнего слоя должна быть больше, чем нижнего.

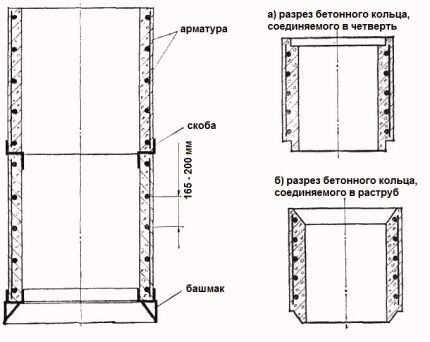

Чтобы исключить сдвиг и смещение бетонных колец, их соединяют гнутыми скобами из арматурного прутка, сварными скобами или металлическими накладками с болтовыми креплениями (+)

При устройстве на даче совершенного типа колодца шахту следует устанавливать на кровлю водоупорного пласта. Разведок, естественно, проводить в период копки не надо. Шахту просто постепенно погружают, пока не упрутся в водоупор.

Следует учесть, что одно или более стартовых звеньев совершенного колодца должны пропускать воду через стенки. Для этого в кольцах в шахматном порядке формируются подобия окон, заполненных мелкой сеткой, сухарями из шлакобетона или подобными пористыми материалами с фильтрующими способностями.

Число колец должно быть таким, чтобы полностью перекрыть и несколько превысить мощность водоноса.

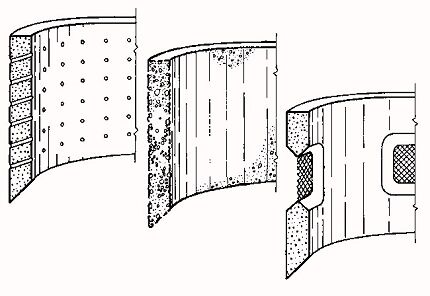

Кольца с боковыми фильтрами используются не только в строительстве совершенных колодцев, но и в устройстве несовершенных конструкций в пластах со слабым притоком воды.

С целью увеличения притока воды в несовершенные колодцы с небольшим дебитом и для устройства фильтрующей водоприемной части совершенного колодца стартовое кольцо устраивают с перфорацией. Ее функцию могут выполнить своеобразные «окна» из крупнопористого бетона или отверстия, заполненные мелкой сетки из нержавейки

Прежде чем принять решение, копать самому колодец или пригласить гастарбайтеров, стоит посчитать сумму, которую предстоит заплатить за копку колодца. Подробности об определении цены собственного источника узнаете из рекомендованной нами статьи.

Метод устройства из самодельных колец

Технология строительства аналогична предыдущей методе, но осложнена процедурой изготовления бетонных колец. Для этого необходимо заранее запастись разборной опалубкой из соединенных между собой в одно полотно досок или листового металла.

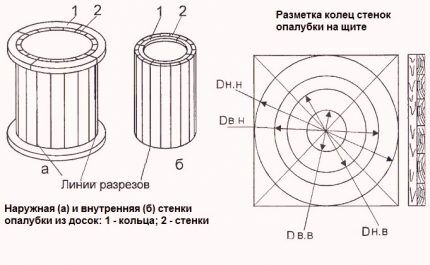

Понятно, что опалубка должна быть парной: одна часть обязана повторять наружную поверхность кольца, вторая внутреннюю. Размер и форму опалубки лучше подобрать по габаритам заводских колец.

Для приготовления раствора потребуется портландцемент марки не ниже 400, речной или карьерный песок и гравий фракции 30 – 70. Для того чтобы кольца свободно погружались в грунт, нужны максимально гладки стенки собственноручного изделия. Поэтому предпочтение стоит отдать гравию мелких фракций.

Для собственноручного производства колец надо разработать проект опалубки. Оптимальные пропорции бетонной смеси 1:2,5:4 и/или 1:2:3; ВЦ от 0,5 до 0,7

Вода нужна с нейтральной кислотностью. Ее объем определяют по графикам ВЦ, учитывая, что водноцементное соотношение для заливки элементов колодце не может быть менее 0,7. Учитывая расход цемента с водой, можно рассчитать объем исходных компонентов на изготовление колец.

Необходимо заранее продумать тип фальцевой кромки колец: прямой будет стыковая четверть или со скошенной стенкой.

Состыковка элементов бетонного ствола будет проводиться быстрее и с большей точностью, если при заливке предусмотреть торцевую фаску

Для формирования фальца в период заливки потребуются еще две кольцеобразные детали, одну из которых надо укладывать на дно опалубки, вторую поверх заливки. Эти детали должны совмещаться, чтобы изготовленные элементы колодца могли плотно соединиться.

На стадии подготовки опалубки принимается решение об использовании арматуры. Если усиливающий каркас будет применен, то сократиться расход раствора для заливки. Не исключено, что несколько повысится себестоимость кольца, но вместе с тем увеличится жесткость и прочность конструкции.

Если предполагается установка бетонных колец в котлован с применением строительной техники, в арматурный каркас стоит заложить монтажные петли

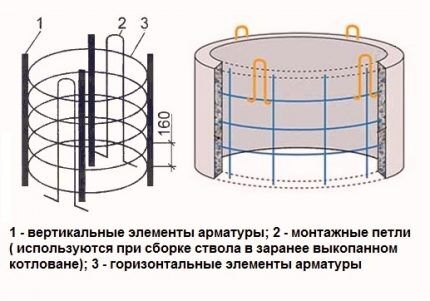

Арматура сооружается из вертикально установленных стержней и горизонтально уложенных колец из прутка 10 — 12 мм. Диаметр колец должен быть меньше размера наружной части опалубки в сборе, но больше внутренней, чтобы конструкция свободно помещалась в образованный ними зазор.

Между вертикальными элементами арматурного каркаса должно быть порядка 25 см, между горизонтальными кольцами 10 -20 см. Для создания единой системы арматурные стержни и кольца скрепляются вязальной проволокой.

Заполнение опалубки производят слоями толщиной по 100 – 150 мм. По мере заполнения раствор трамбуют до тех пор, пока на поверхность не выступит цементное молочко. Трамбовку следует выполнять обязательно, чем плотнее уложен раствор, тем выше прочностные характеристики изделия.

После укладки смеси в опалубку следует позаботиться о ее правильном затвердевании. Первые 10 суток кольцо надо оберегать от возможного промерзания и пересыхания. Поверхность следует периодически смачивать или закрыть влажными опилками.

Завершив работы по сооружению шахты, следует обустроить колодезный оголовок и устроить глиняный замок — кольцо из мятой уплотняемой глины. Ширина замка 0,5 м, глубина его от 1,0 до 1,5 м (+)

Стартовое кольцо изготавливается с нижней режущей кромкой. Если с устройством кромки не хочется возиться, можно купить или отдельно залить башмак. Формирование фильтрующих окон в стенках бетонных колец, как и в предыдущем случае, зависит от конструктивного типа колодца. Технология сооружения шахты из самодельных колец вообще не отличается ничем.

Завершив работы по устройству колодезной шахты, можно смело приступать к обустройству собственного источника. На дне несовершенного сооружения, ствол которого заглублен в водонос, но не опирается на водоупорную породу, следует соорудить донный фильтр.

Дно колодца несовершенного типа следует оборудовать донным фильтром. Его засыпают из трех слоев пород с хорошими фильтрационными свойствами. Первый слой около 10 см из песка, затем по 15 см мелкого и сверху более крупного гравия (+)

Вокруг ствола следует организовать глиняный замок для защиты от попадания в шахту бытовых стоков. Оголовок необходимо оснастить как минимум крышкой или навесом и устройством для подъема колодезной воды.

Не забывайте, что кроме копки собственного источника воды его владельцу предстоит еще и проводить регулярное обслуживание. Способам, правилам и периодичности чистки колодца посвящена эта статья.

Выводы и полезное видео по теме

Видео #1. Как выбрать наилучшее место для устройства колодца на загородном участке:

Видео #2. Пример собственноручной копки шахтного колодца:

Видео #3. Ролик с пошаговой демонстрацией процесса собственноручного обустройства шахтного колодца:

Строительство собственного колодца – непростая, но вполне выполнимая задача, которую домашний мастер вполне может решить без привлечения наемных рабочих. Правда, ему потребуется как минимум два помощника для извлечения грунта на поверхность и для контроля состояния работника на дне шахты.
