Как обустроить слив для душа в полу в ванной комнате: пошаговый инструктаж по монтажу

Душевые кабинки пережили момент своей популярности и стали постепенно покидать современные квартиры и дома. Им на смену приходят простые по конструкции, но превосходные по дизайну душевые зоны, отделенные лишь полупрозрачной перегородкой.

Одним из важных элементов устройства без поддона является слив для душа в полу – трап. Его можно обустроить своими силами, разобравшись с основными правилами и порядком проведения монтажных работ.

Мы подскажем вам, какой вариант конструкции трапа лучше использовать, как подобрать гидрозатвор, а также опишем пошаговое выполнение работ по обустройству слива и отделке душевой зоны.

Как правильно выбрать трап для душа

Простейшая конструкция трапа – это устройство, собирающее и отводящее воду из душа в канализационную трубу. Материал изготовления – нержавеющая сталь, армированный стекловолокном пластик или металлопластик. Верхняя часть закрывается декоративной крышкой, которая имеет круглую, квадратную или прямоугольную форму.

Конструкционные особенности моделей

При выборе сливного устройства важно учесть его конструкцию и вид затвора – устройство слива напрямую зависит от его вида.

В сантехнических магазинах представлена продукция трех видов:

• точечные — собирающие воду устройство типа воронки;
• линейные — собирающие воду в лоток.

Точечные водосборники для трапов – наиболее распространенный вид, что легко объясняется возможностью установки слива в любое удобное место на полу: в центре, сбоку, в углу. В сторону точечного сбора воды в помещении или в душевом поддоне должен быть обеспечен уклон для самотечного отвода воды.

Точечные решения могут иметь два варианта выпуска:

• вертикальный — выпуск, направленный вниз; больше подходят для частных домов;
• горизонтальный — выпуск, уходящий в сторону, туда, где в городских квартирах обычно расположены канализационные трубы.

Устанавливают их в непосредственной близости от объекта водоразбора, к примеру, от стационарно зафиксированной душевой лейки.

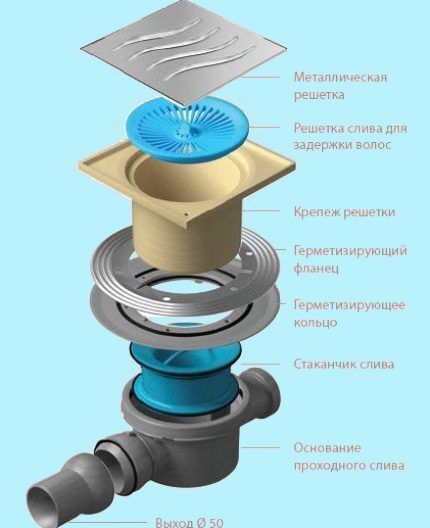

Конструкция точечного сливного устройства с боковым выходом стандартного размера 50 мм для подключения к канализации. После окончательной сборки трап, в зависимости от модели, имеет высоту от 7 мм до 18 мм (+)

Если важно, чтобы у слива была небольшая высота, лучше обратить внимание при выборе на модели с подрезным стаканом. Некоторые из них можно уменьшить до 2 см.

Линейный трап (лоток) имеет абсолютно другой внешний вид. Благодаря увеличенной рабочей площади он обладает большей пропускной способностью, нежели точечные аналоги. К линейному  типу относятся как пристенные, так и расположенные в центре помещения, например моечного отделения в бане.

Соответственно, при монтаже как пристенного, так и установленного в другом месте устройства необходимо организовать наклон поверхности пола в одну сторону. Уклон в сторону одной из стен организовать гораздо проще, чем сооружать две наклонные плоскости с понижением к центру.

Декоративная планка линейной модели представляет собой удлиненный прямоугольник из нержавеющей стали в виде обычной или узорчатой решетки. Устанавливается, как и точечный слив, на одном уровне с плиткой

В ряду пристенных линейных конструкций есть усовершенствованные варианты, дополненные приспособлениями для брызгающей на стену воды. Одним из характерных примеров является модификация трапа известной компании Geberit, специализирующейся на производстве сантехники с инсталляциями.

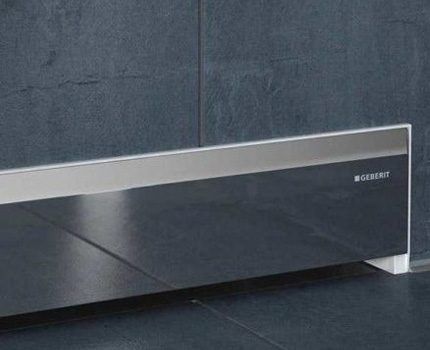

Пристенный слив также представляет собой инсталляцию, монтируемую частично в стену, частично в пол. Установка пристенного трапа в городской квартире – занятие хлопотное и нерациональное. К тому же он имеет высокую стоимость, что непрактично. По этим причинам владельцы домов и квартир выбирают альтернативные варианты – точечные и линейные.

При выборе сливного устройства следует ориентироваться на следующие факторы:

• физические возможности установки — размеры;
• направление канализационной трубы;
• расположение душевой зоны;
• дизайн плитки.

Также стоит обратить внимание, что появились модели «под плитку». Вместо декоративной решетки в корпус трапа устанавливается фрагмент напольной плитки, а для слива воды предусмотрены щелевые отверстия по краям.

Слив трапа в интерьере душевой зоны должен выглядеть естественно и гармонично: перекликаться с дизайном сантехнических элементов и не бросаться в глаза.

Разновидности защитного затвора

Выбор конструкции гидрозатвора зависит от регулярности приема водных процедур. Если планируется ежедневное использование душа, то подойдет и традиционное устройство. Гидрозатвор сифонного типа – это изогнутая часть трубы, которая удерживает запахи путем создания водного барьера.

Однако такая конструкция занимает больше места, а для некоторых это неприемлемо. К тому же всегда существует риск пересыхания затвора во время длительного отъезда жильцов.

По этой причине в современных модификациях производители все чаще устанавливают «сухой» затвор, который может быть мембранным, маятниковым или поплавковым.

Схема «сухого» устройства поплавкового типа (поплавок обозначен красным цветом). Когда прекращается поток воды, поплавок опускается вниз и перекрывает отверстие, тем самым обеспечивая защиту от неприятных запахов

Принципиальной разницы в работе «сухих» затворов нет, поэтому можно не заострять на этом внимание при выборе трапа.

Установка слива для обустройства душевого бокса без традиционного поддона включает ряд стандартных, но весьма трудоемких этапов:

Инструкция по установке слива

В качестве примера установки трапа возьмем точечное устройство с горизонтальным выпуском, которое легче всего присоединить к канализационной магистрали. Место монтажа большого значения не имеет, при желании вы можно произвести его по центру, в углу или около стены.

Шаг #1 – подготовка инструментов и материалов

Для начала готовим проект – примерную схему того, как будет выглядеть сливная система после установки.

Важно определить, какие материалы будут участвовать в монтаже, чтобы заранее их приобрести.

Чаще всего это следующий комплект:

• листы пенополистирола — они плотные, легкие и прочные;
• сухая цементная смесь;
• битумная полимерная мастика для гидроизоляции;
• демпферная лента;
• герметик;
• плиточный клей;
• затирка для плитки.

Плитка должна быть нескользящей и в идеале той же самой, что и во всем санузле. Чтобы произвести точные расчеты, следует воспользоваться рекомендациями производителей.

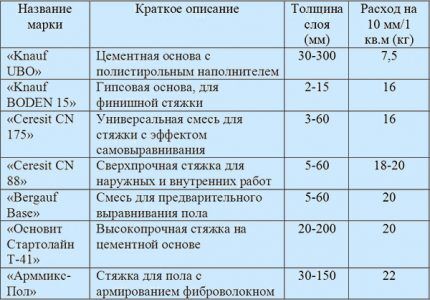

Сводная таблица расхода сухой смеси различных марок. Так, для каждого1 м² стяжки толщиной 50 мм потребуется 37,5 кг смеси «Кнауф Убо» или 80 кг смеси «ЦерезитСН175» (+)

Из герметиков лучше предпочесть силиконовые водостойкие составы, предназначенные для работ в ванных комнатах, например, сантехнические герметики KWIK SEAL, Ceresit, UNIPAK.

Для сборки сливной системы специальных инструментов не потребуется, а для устройства стяжки и укладки плитки нужны емкости под растворы, дрель с насадкой-миксером, шпатели, мастерки, лазерный или пузырьковый уровень (первый предпочтительнее), разметочные инструменты.

Шаг #2 – выбор места для трапа

Место установки трапа лучше определить заранее, но часто корректировки происходят в процессе работ. Например, после снятия старой плитки и стяжки выясняется, что нужно менять разводку канализационных труб.

Следовательно, приходится «на ходу» переносить место монтажа трапа. Чем ближе он к канализационным коммуникациям, тем лучше происходит слив воды и тем меньше деталей необходимо задействовать для сборки системы.

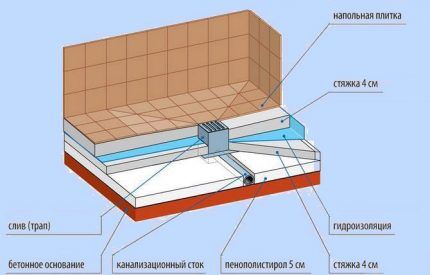

Схема, наиболее полно раскрывающая принципы монтажа сливной конструкции. Высокая степень герметичности обусловлена использованием 2 слоев стяжки (черновой и выравнивающей) и помещенной между ними гидроизоляции (+)

Часто место расположения слива выбирают, ориентируясь на форму декоративной накладки трапа. Например, квадратный устанавливают в середине, а линейный – сбоку, вдоль стены.

Если решено выбрать для монтажа устройства примыкающий к стене угол (что объясняется близким расположением к канализации), следует присмотреться к угловым моделям.

Шаг #3 – сборка и установка трапа

На момент начала сборки необходимо полностью освободить пол и стены санузла от старых конструкций – убрать плитку, старую штукатурку и стяжку.

Для пыльных и грязных работ потребуется перфоратор, дрель и зубило. Но если бетонное основание и стены заранее подготовлены (очищены, прогрунтованы, покрыты гидроизоляционной мастикой), можно приступать к сборке.

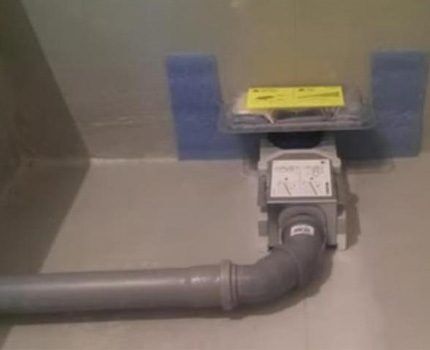

Сборку элементов трапа выполняем строго по инструкции производителя. Подключение устройства к канализации производим с помощью фитингов ПВХ, прямых или с углом 45 градусов

Для более прочного и герметичного соединения элементов сливной системы используем сантехнический герметик – трубы будут замурованы в пол, поэтому смысла нет оставлять разъемные стыки.

Обязательно проводят измерения собранного трапа по высоте – от его размеров зависит толщина слоев стяжки и утеплителя. Не стоит забывать о том, что на финишный слой, состоящий из керамической плитки и клея, тоже необходим резерв.

Шаг #4 – установка бортиков подиума

При устройстве стяжки так или иначе получится возвышение душевой зоны над остальным полом. Если только не возникнет желание поднять пол всего санузла до уровня трапа.

Уклон стяжки будет гарантировать направление слива воды в сторону трапа, тем не менее, для сохранения остального пола в сухом состоянии края подиума обрамляют невысокими бортиками.

Для строительства бортика отлично подходит красный керамический кирпич. Чтобы конструкция была устойчивой и прочной, с внутренней стороны кладку можно армировать металлическими прутьями или скобами

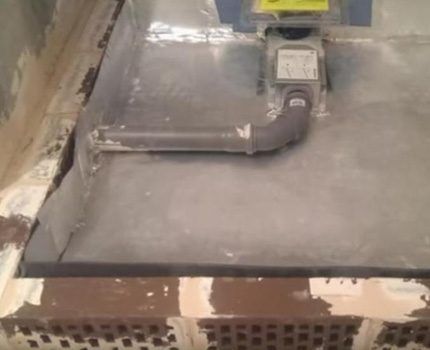

После этого делаем черновую стяжку, но предварительно укладываем гидроизоляционную мембрану. Вместо нее можно использовать полимерно-битумную мастику, которой тщательно обмазываем все углы, стыки, соединения и бортик с внутренней и наружной стороны.

Следим за тем, чтобы верхняя поверхность бортика находилась выше уровня трапа примерно на 1,5-2 см. Одновременно проверяем, не нарушился ли уклон отводящей канализационной трубы (2 см на каждый метр). Верхняя часть трапа, напротив, должна располагаться строго горизонтально.

Шаг #6 – порядок выполнения стяжки

Этот этап считается наиболее ответственным, так как именно от него зависит, в правильном ли направлении будет утекать вода в слив. В первую очередь укладываем подложку из экструдированного пенополистирола, подойдут плиты «Пеноплекс».

Этот материал выполняет сразу несколько функций:

• тепло- и звукоизоляционная роль материала — делает кабинку более теплоемкой и частично поглащает шум падающей воды;
• облегчает вес конструкции, что принципиально важно в условиях многоквартирного дома;
• защищает трап и элементы ПВХ коммуникаций от механического давления;
• позволяет сэкономить на цементном растворе.

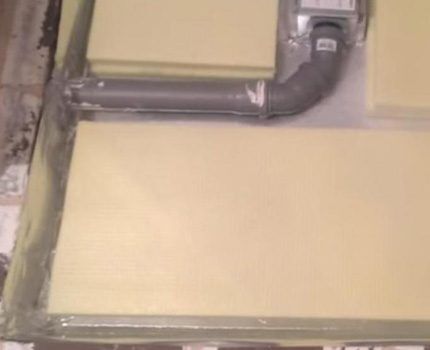

Для монтажных работ подойдет экструдированный пенополистирол марки С31 или С35 (с антипиренами). В продаже имеются плиты от 30 мм в толщину, но для душевого подиума лучше взять 50-60 мм. Большую плиту разрезаем на отдельные фрагменты, которые укладываем вокруг конструкции сливного устройства, как на следующем фото.

Для разрезания плит на части обычно пользуются строительным ножом. Рассчитывайте величину фрагментов таким образом, чтобы при монтаже между ними оставались небольшие зазоры

После гидроизоляции и укладки пенополистирольных плит приступаем к устройству черновой стяжки Сначала вдоль стен закрепляем демпферную ленту – альтернативный вариант деформационных швов. Лучше воспользоваться самоклеящейся лентой, для фиксации которой не требуется дополнительного крепежа и особых усилий.

Затем подготавливаем раствор, используя пропорции воды и сухой смеси, рекомендованные производителем. Для этого потребуется небольшая емкость (ведро, глубокий таз) и дрель с насадкой.

С целью экономии материала смесь с запасом разводить не нужно – лучше несколько раз приготовить небольшое количество.

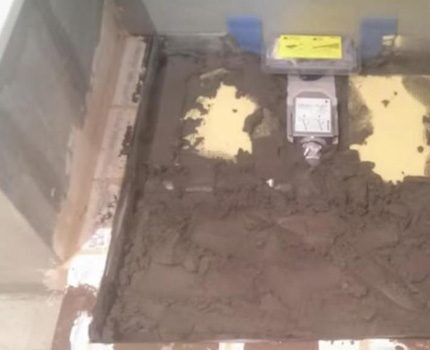

Равномерно заполняем цементной смесью пространство между плитами пенополистирола и трубами, стараясь не сдвигать с места трап и коммуникации. Для укрепления дна и предупреждения растрескивания стяжки желательно уложить армирующую сетку

Заливая стяжку, не оставляем пустых мест. Конструкция трапа должна полностью погрузиться в раствор, за исключением фланца и верхней части, к которой крепится декоративная решетка. Поверхность стяжки выравниваем длинной перекладиной с ровными краями – правилом.

Для того чтобы соблюсти необходимый наклон в сторону слива, можно использовать систему маячков, установив их по уровню или нивелиру. С технологией устройства уклона ознакомит следующая подборка фото:

Ответственные производители предлагают вместе с трапом приобретать каркас для устройства стяжки. Это система легких реек с понижающей высотой в зоне монтажа трапа.

Недостаток цементных растворов в том, что им необходимо время для полного высыхания. Дожидаемся, когда стяжка окончательно «дозреет» (ориентировочное время высыхания можно узнать в инструкции), кладем еще один слой гидроизоляции, а затем выполняем чистовую стяжку.

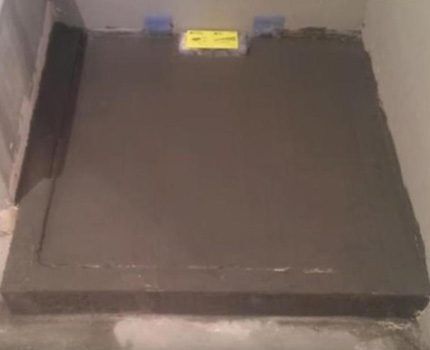

После устройства чистовой стяжки поддон должен иметь вид, как на этом фото: выровненная поверхность с легким наклоном в сторону установленного у стены трапа

Когда покрытие полностью подсохнет, можно приступать к гидроизоляции и монтажу керамической плитки или мозаики.

Защита основания пола от проникновения воды производится в следующем порядке:

Шаг #7 – укладка плитки с учетом слива

Внешний вид душевой зоны легко испортить, если не скоординировать установку трапа с укладкой плитки. Может получиться так, что даже если вы будете выкладывать плитку от слива, места вдоль стен придется закрывать отрезками.

Начиная облицовку от стен, можно «криво» подойти к трапу. Как поступают профессионалы? Они заранее создают макет стяжки и выбирают место установки слива так, чтобы как можно меньше было подрезок на стыках.

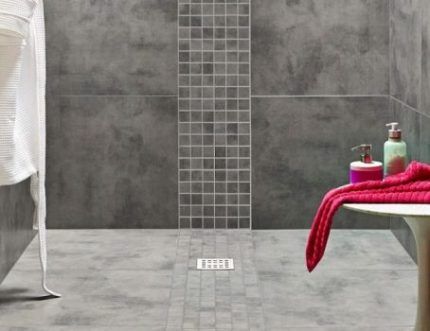

Один из удачных вариантов – монтаж трапа на стыке четырех плиток, но не прямо, а по диагонали. Таким образом легко обрезать плитку и подогнать ее под размеры отверстия

Далее действуем по стандартной технологии: разводим клей, наносим его на пол и поочередно укладываем плитку. Что делать, если уклон стяжки заранее не рассчитан? Отделочники перед началом процесса приклеивания раскладывают всю плитку и отмечают на стенках уровень финишного слоя так, чтобы выдерживался наклон в сторону трапа.

Затем, во время монтажа на клей, просто следят за отметками на стенах. Получится, что с одной стороны будет толстый слой плиточного клея, а со стороны трапа – минимальный.

Шаги укладки мозаики на пол в душевой представит следующая галерея:

Когда работы по укладке плитки закончены, необходимо обработать швы. Для этого сначала очищаем их от клея, затем производим затирку (фугование) резиновым шпателем.

Через 15 минут удаляем остатки фуги с плитки и не трогаем облицовку примерно 24 часа. На этом отделка слива в полу в ванной или душевой полностью завершена.

Подробная инструкция по сооружению поддона из плитки приведена в этой статье.

Выводы и полезное видео по теме

Хорошая теоретическая база является залогом продуктивного применения знаний на практике, однако ничего нет дороже, чем советы опытных мастеров.

Как делать стяжку по маякам:

Обзор трапа Alcaplast с двумя гидрозатворами:

Полезные советы по укладке плитки в душевой:

Почему установка трапа – дело плиточника:

Установка сливного устройства в душе только на первый взгляд выглядит простой и не требующей квалификации. Если хорошо постараться, можно правильно собрать трап своими силами. А вот работы по устройству стяжки и монтажу плитки без опыта могут свести все старания на нет.

Чтобы сэкономить на работе профессионалов, можно часть работ выполнить самостоятельно, а более сложные этапы доверить опытным мастерам.

У вас есть практические навыки обустройства слива для душевого поддона? Делитесь накопленными знаниями, задавайте вопросы по теме и прикрепляйте фотографии своих сооружений. Форма для комментариев расположена ниже.
