Обвязка для ванны: обзор видов систем «слив-перелив» + пошаговый инструктаж по монтажу

Современные инновации оказывают влияние и на область сантехники, где в последнее время появилось много интересных новинок. Одной из них является обвязка для ванны, которая также известна под названием «система слив-перелив».

Первоначально подобные устройства состояли из двух отдельных элементов: сифона и трубки для перелива, монтаж которых осуществлялся независимо друг от друга. Позднее эти детали были объединены в компактную конструкцию.

Установка слива-перелива не вызывает особых сложностей — выполнить работу сможет любой домашний мастер. Но предварительно надо определиться с типом обвязки и ознакомиться с технологией ее монтажа. Всю необходимую информацию вы найдете в нашей статье.

Мы подробно изложили особенности разных моделей сантехнических устройств, привели практичные советы по выбору обвязки, а также подготовили пошаговые инструкции по установке системы на ванну.

Принцип работы и конструкция устройства

Стандартная обвязка для ванны, по существу, является более сложной конструкцией, чем обычный сифон. В ее комплектацию входит особая трубка и элементы управления, которые прикрепляются к переливному отверстию.

Благодаря трубе осуществляется отвод избытка жидкости в сифон, что препятствует переполнению ванны и переливу воды через край.

Подобная система избавляет от необходимости закрывать отверстие слива пробкой. Она также позволяет настроить отток жидкости так, чтобы его количество равнялось объему поступающей воды. Это позволяет принимать ванну, нежась в проточной воде

Система слив-перелив дает возможность также контролировать отток воды. Для этого на переливном отверстии монтируется вращательная рукоятка, связанная небольшим металлическим тросиком с клапаном слива, который установлен в нижнем сифоне.

Поворачивая рукоятку в разные стороны, можно регулировать натяжение троса, что в свою очередь влияет на пропускную способность слива сифона.

Разновидности сантехизделий по материалу

Обвязки для ванн изготовляются в широком ассортименте.

Согласно двум основополагающим критериям, существуют два варианта принятой классификации.

• по материалу, из которого изготовлено изделие;
• по технологическим особенностям конструкции.

Для производства большей части сантехнических систем применяются следующие материалы:

• высокопрочные полимеры;
• цветные металлы/сплавы — бронза, медь, латунь;
• сталь-нержавейка, которая в качестве защитного слоя покрывается хромом.

Рассмотрим особенности изделий, выполненных из разных материалов.

Вариант #1 — пластиковые

Для систем, выполненных из высокопрочного пластика, характеры следующие особенности:

• долгий период эксплуатации;
• материал не разрушается даже при длительном воздействии влаги;
• сравнительно низкая цена;
• легкость в установке и в эксплуатации;
• гладкая внутренняя поверхность, препятствующая образованию засоров;
• устойчивость к современным чистящим препаратам, состав которых часто включает агрессивные химические вещества.

В то же время пластиковая обвязка с гофрой имеет определенные недостатки, из которых основными являются излишняя хрупкость материала, что требует особого внимания при монтаже, а также размягчение полимера под воздействием горячей воды.

При монтаже полимерного слива-перелива на ванную важно проверить места крепежа на появление заусенцев, которые могут возникнуть при отливе изделий. При обнаружении подобных дефектов их необходимо удалить, поскольку при наличии подобного дефекта невозможно осуществить прочное соединение всех компонентов конструкции

Горячая вода приводит к деформации трубы в местах, где из-за неправильной установки образовались участки напряжения.

Вариант #2 — металлические

Сантехнические устройства из цветных металлов либо полированной/хромированной стали несколько уступают по популярности пластиковым аналогам. Они прочны и долговечны, однако имеют намного большую стоимость.

Современные обвязки для ванн представляют комплексные системы, позволяющие значительно упростить процесс установки сантехники и управлять сливом воды во время пользования

Недостатком подобных изделий является также сложность в установке: при монтаже конструкции необходимо точно подогнать детали изделия, используя специальные инструменты.

Металлические обвязки склонны к образованию жировых и прочих отложений, они могут пострадать от активных веществ (кислот, щелочей), которые иногда добавляются в препараты бытовой химии.

Конструктивные особенности систем слив-перелив

По техническим особенностям модели можно разделить на следующие категории:

• универсальные;
• полуавтоматические;
• автоматические.

Наиболее популярным является первый вариант конструкции, отличающийся простотой и доступной стоимостью.

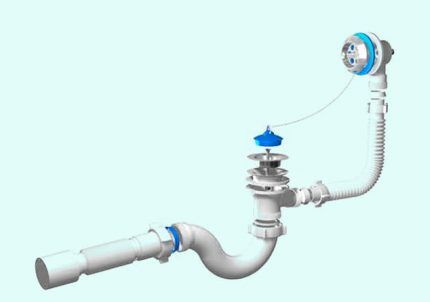

Простые универсальные приспособления

Характерным отличием подобных приспособлений является известная всем цепочка с привязанной пробкой, закрывающей слив сифона. Подобные приборы монтируются на стандартные модели ванн, у которых расстояние от центра переливного отверстия до середины слива не превышает 57,5 см.

В пластиковых системах все детали устройства подсоединяются друг к другу с использованием специальных зажимных муфт, дополненных резиновыми прокладками. Это позволяет монтировать конструкцию без каких-либо дополнительных инструментов

Установка системы универсального типа чрезвычайно проста, ее может установить практически каждый, даже не имея большого опыта или специальных навыков.

Приспособление состоит из четырех компонентов, а именно:

• расположенного непосредственно под ванной сифона;
• сливной горловины, предназначенной для нижнего отверстия;
• решетчатой накладкой, дополняющей предыдущий компонент; накладка имеет углубление, в котором устанавливается крышка;
• гофрированного патрубка, при помощи которого осуществляется связь верхнего переливного отверстия с гидрозатвором, предназначенным для отвода излишка воды, чтобы не допустить переполнения ванны.

Подобные обвязки могут выполняться из разных материалов, описанных выше.

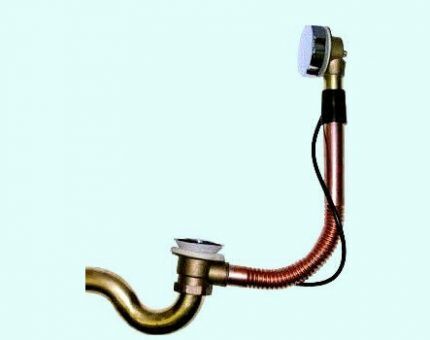

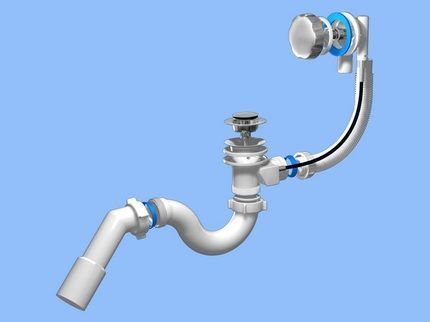

Удобная полуавтоматическая обвязка

Подобная система отличается от универсальной прилагаемым к ней механизмом, позволяющим регулировать слив. Для этого на отверстии, расположенном наверху, устанавливается не только гофрированный патрубок, но и поворотная ручка, связанная при помощи металлического троса с нижним отверстием слива.

Перемещения рукоятки позволяют контролировать уровень открытия сливной горловины, благодаря чему удается производить регулировку оттока воды, не применяя специальную крышку.

В подобных системах переливное устройство маскируется под рукоятку управления конструкцией слива, что придает системе эстетичный и стильный вид.

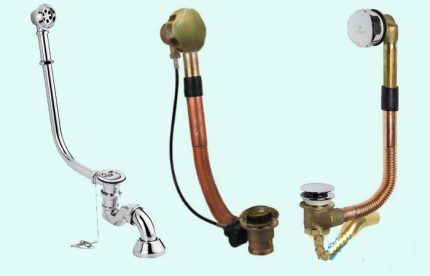

При этом дизайн ручки обвязки полуавтомата для ванны может быть самым разнообразным, а именно в виде:

• декоративного вентиля;
• кнопки;
• рычага;
• поворотного кольца.

Важным достоинством конструкции является комфортность при использовании, поскольку рукоятка находится в верхней части ванны: пользователю не нужно наклоняться ко дну или даже мочить руки.

К наиболее существенным недостаткам можно отнести достаточную хрупкость пластмассовых деталей, из-за чего в результате излишне сильных воздействий на рычаг управления случаются частые поломки механизма

Стоит добавить, что монтаж обвязки, предполагающей полуавтоматический слив, достаточно сложен для непрофессионалов, поскольку требует определенных знаний.

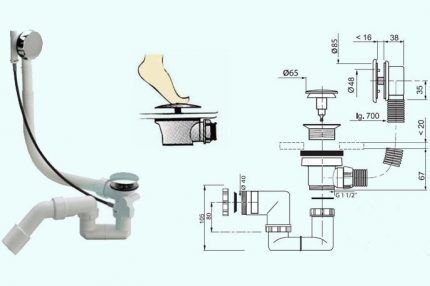

Автоматические системы для ванны

Функционирование этого типа обвязок происходит без использования тросов и крутящихся элементов. Как и предыдущее устройство, автомат снабжен переливным патрубком, при этом в нижней части слива находится особый клапан: при нажатии на него становится доступным отверстие, через которое вода уходит в сифон.

Сборка обвязки-автомата довольно проста, с ней справится даже начинающий мастер. Однако устройство обладает существенным минусом: нажимной клапан имеет низкую пропускную способность. К тому же он быстро засоряется из-за небольшого размера отверстия

Нажимать на рычаг достаточно легко: это можно сделать рукой или даже ногой. Предусмотрена также фиксация клапана в нажатом положении, чтобы не пришлось держать его, пока вся жидкость не покинет ванну.

К недостаткам подобных изделий относятся:

1. Достаточно высокая стоимость. Она в несколько раз дороже обычного механического приспособления.
2. Необходимость лишних движений. Перекрыть слив, чтобы напустить воду в ванну для купания или использовать резервуар не по назначению (например, для стирки), можно лишь нагнувшись.
3. Возможные поломки. Наиболее уязвимой частью автоматического приспособления является пружина, удерживающая клапан и приводящая его в действие. При ее поломке придется полностью заменять всю систему.

При выборе подобных изделий лучше отдавать предпочтения хорошо зарекомендовавшим себя производителям, чтобы снизить риск неисправности к минимуму.

Другие разновидности устройств

Подвидом автоматической системы является обвязка, имеющая опцию наполнения. Подобные модели берут на себя функции смесителя для ванной. К обвязке подводится водопроводная труба, благодаря чему резервуар наполняется при помощи механизма, который располагается на отверстии перелива.

При выборе изделия важно также обратить внимание на цвет (белый, золотистый, черный, медный, с орнаментом, серебристый), а также дизайн изделия: так тяжелая медная или латунная обвязка идеально подойдут для отделки ванной комнаты в ностальгической стилистике ретро

Помимо этого имеются специальные модели, которые выполняются по требованию заказчика или производителя для нестандартных ванн. В них учитываются особые размеры емкостей и подводимых к ним коммуникаций.

Особенности эксплуатации приспособлений

Для правильной установки обвязки, относящейся к любому типу, необходимо тщательно проштудировать инструкцию, прилагаемую к комплекту: в ней указана детальная схема монтажа изделия. Желательно также изучить свойства материала, из которого изготовлена система, а также рекомендации по эксплуатации и чистке конструкции.

На рисунке представлена подробная схема автоматической обвязки для ванны автоматического типа с нанесенными на нее размерами, а также способом приведения системы в действие (+)

Особенно важное значение имеют пункты, где говорится о применении чистящих веществ: в некоторых из них содержатся кислоты и щелочи, способные повредить металлические детали, что приведет к выводу обвязки из строя.

Установка системы обвязки на ванну

Для того чтобы смонтировать приспособление, требуется приобрести устройство в специализированном магазине, а также запастись инструментами, набор которых может отличаться в зависимости от типа выбранной обвязки.

Инструменты, необходимые для монтажа обвязки:

• Для установки чугунного или стального сифона потребуется болгарка с отрезным кругом (можно заменить нешироким полотном по металлу хорошей прочности) и молоток.
• При установке автоматического устройства нужно запастись маленькой плоской отверткой, а также набором шестигранников.

Кроме того, необходимы две отвертки (крестовая, плоская), плоскогубцы, силиконовый герметик и хлопчатобумажные салфетки.

Демонтаж старого оборудования

Работу следует производить в несколько этапов:

1. Первым делом необходимо тщательно промыть и очистить внешний слой ванны, после чего заняться демонтажем старого устройства.
2. Устаревший пластиковый сифон выкручивается при помощи плоскогубцев, этим же инструментом снимается перелив.
3. Чугунная обвязка убирается с помощью болгарки, в которую необходимо вставить 115-миллиметровый диск. Работа выполняется по кругу, секторами.
4. После этого следует загнать плоскую отвертку, чтобы подцепить и достать верхнюю часть старого сифона, прилегающую к ванной.

Те же самые манипуляции (откручивание или перепиливание) следует провести и с переливом. Затем необходимо взять молоток и с его помощью постараться расшатать сифон, а затем вытащить его из канализационной трубы.

Перед установкой новой системы необходимо избавиться от старой. Сложнее всего удалить старое чугунное оборудование: сделать это можно лишь с помощью болгарки и молотка

При сложностях с заржавевшими болтами можно воспользоваться подручными средствами: кухонным ножом или открывашкой. Этими приспособлениями вполне можно перерезать нержавейку и достать крышку, закрывающую сливное отверстие.

Демонтаж автоматической системы довольно прост. Прежде всего следует снять пробку и открутить плоскогубцами или ключом крепежный болт. Для того чтобы удалить болт перелива, требуется открутить барашек маленькой плоской отверткой. Сняв его, нужно раскрутить болт и без проблем демонтировать всю конструкцию.

Монтаж обычной обвязки ванны

Сборка начинается с нижней прокладки, которую нужно найти в комплекте (она толще, нежели верхняя). Эта деталь покрывается силиконом, после чего ставится на место.

Это делается следующим способом: одна рука снизу подсовывает элемент под ванну, другая – подхватывает его сверху, заправляя в отверстие.

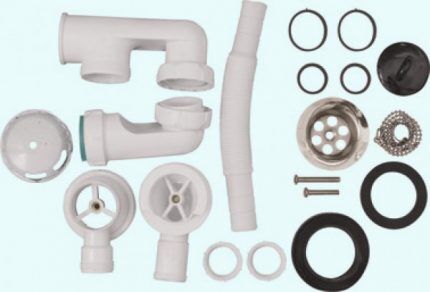

Прежде всего, необходимо распаковать купленные в магазинах устройства, проверить их комплектность, качество изделий, а также внимательно ознакомиться с инструкцией. После этого можно приниматься за сборку

Нижняя ответная часть устанавливается снизу, тогда как сверху вставляется сетка перелива с подсоединенным болтом. Конструкция аккуратно закручивается плоской отверткой. Движения следует осуществлять по часовой стрелке.

После этого в комплекте важно найти верхний перелив и разобрать его. Чтобы облегчить установку этой важной детали, силиконовый слой наносится на посадочное место прокладки, благодаря чему деталь не будет спадать при монтаже.

По диаметру окружности посадочного места прикрепляется тонкая прокладка, которую также необходимо покрыть силиконом, чтобы улучшить влагонепроницаемость.

После этого берется небольшая гофрированная трубка, которая слегка растягивается, а затем поочередно надевается на гайку и конусную прокладку — широкая сторона должна прилегать к гайке.

Конструкция с гофрой устанавливается на полагающееся ей место и закрепляется плоской отверткой. При этом следует немного оттягивать ее двумя пальцами, однако делать это следует осторожно, чтобы не повредить пластиковую деталь. Болт сначала придерживается пальцами, а затем подтягивается отверткой.

При выпадении гайки можно подсунуть внутрь кусок пакета или воспользоваться другими методами. В отверстие слива вставляется край тонкой гофры перелива, после чего затягивается пластмассовая гайка.

Сборка нового гидрозатвора (сифона)

Гидрозатвор служит для устранения запахов. Его легче собрать отдельно перед тем, как соединять с остальными деталями. Одним концом он прикрепляется к отверстию слива, другим — к отводящей гофре. Гофра, в свою очередь, вставляется в сливное отверстие канализации.

Завершив монтаж гидрозатвора, следует вставить край гофры в канализацию, а уже затем прикрепить ее к сифону. В заключение необходимо выполнить регулировку положения отвода и максимально закрутить все гайки

Чтобы проверить качество сборки, достаточно включить воду и дать ей стечь в канализацию. Если протечек нет, монтаж выполнен правильно.

Пошаговая инструкция по монтажу сифона на ванну приведена в этой статье.

Установка автоматического приспособления

Монтаж сифона-автомата выполняется аналогично вышеописанной процедуре.

1. Прежде всего, нужно открыть упаковку и найти прокладку, которая будет установлена на сливе.
2. Совместить ее с отверстием в ванной, так чтобы деталь с меньшей толщиной находилась вверху. Если сифон ставится на чугунную сантехнику, желательно покрыть его изнутри сантехническим герметиком.
3. С перелива следует открутить прижимающую переднюю часть с хромированным покрытием.
4. Место посадки прокладки по кругу обрабатывается силиконом, для улучшения прочности соединения. Кроме того, насаженная на герметик прокладка не будет падать и сдвигаться с места, что упрощает монтаж.
5. Получившуюся конструкцию одной рукой с внешней стороны ванны подсовывается к переливному отверстию, тогда как другой рукой накручивается прижимающая хромированная часть.
6. Следующий этап – барашек, который нужно аккуратно насадить на шток. Установив элемент, следует затянуть гайку маленькой плоской отверткой. Делать это необходимо с максимальной предосторожностью, чтобы не повредить деталь.
7. После этого важно заняться сливом. Нижняя часть конструкции подводится к отверстию, тогда как сверху вставляется сливная сетка с болтом, который придерживаем пальцами. Соединение аккуратно закручивается.
8. Далее следует осуществить примерку пробки с регулировочным болтом. Для этого нужно вставить в отверстие прижимного болта сетку слива и при необходимости подкрутить. После этого регулируется стопорная гайка, которая должна опускаться до нижней отметки, после чего подниматься вновь.

В завершение работы в гидрозатворную часть вставляется прокладка и гайка; устанавливается ответная часть слива, закрепляется гайка. В ответную часть сифона подсоединяется канализационная труба или гофра диаметром 40 мм.

Смонтировав для ванны обвязку автомат, следует провести пробный запуск, чтобы проверить ее надежность.

Ванна до краев заполняется водой, которая затем сливается. Если при этом наблюдается протечка, необходимо подтянуть элементы. При продолжении течи все детали придется разобрать, после чего вновь тщательно собрать

Можно также загерметизировать проблемный участок силиконом, однако этот процесс не рекомендуется осуществлять применительно к накладке, которая находится между гидрозатвором и верхней частью ванной.

После монтажа слива-перелива, подключения сантехники к канализации и водопроводу, можно соорудить экран для ванной, предусмотрев возможность доступа к элементам обвязки.

Популярные производители систем «слив-перелив»

Среди компаний, в ассортименте которых представлены линейки различных видов сантехнических изделий, можно назвать:

• «Анипласт» — известная российская фирма, продукция которой отличается хорошим качеством и доступной ценой;
• Alkaplast – чешская компания, производящая бюджетные сифоны с автоматическим подъемом пробки для слива;
• Hansgrohe – известный немецкий бренд, производящий высококачественную дорогостоящую сантехнику, включая обвязки;
• Jimten – испанский производитель, специализирующийся на пластиковых изделиях. Продукция отличается отличными рабочими характеристиками и привлекательным дизайном.

В специализированных магазинах можно найти продукцию других фирм – отечественных и зарубежных.

Выводы и полезное видео по теме

На представленном видеоролике показан подробный процесс сборки пластикового сифона и подсоединения его к ванне.

Выбирая обвязку для ванны, важно учитывать не только конструктивные особенности модели, но и репутацию производителя: приспособления высокого качества долговечны и дают гарантию от протечек.

Для предотвращения подобных неприятностей не менее важно аккуратно выполнить все этапы монтажа, а также уделить внимание тщательной проверке собранной конструкции.

Подыскиваете надежную систему слива-перелива? Или есть опыт самостоятельной обвязки ванны? Пожалуйста, оставляйте комментарии к статье, задавайте вопросы и участвуйте в обсуждениях. Форма для связи расположена ниже.
