Обвязка пеллетного котла: схемы, правила установки и подключения котла на пеллетах

Главная задача отопительной системы — это поддержание внутри дома комфортной для проживания температуры. Грамотно спроектированная обвязка пеллетного котла позволяет добиться равномерного распределения тепла по всей жилой площади, а также защищает оборудование от повреждений и перегрева.

Эту работу желательно доверить профессионалом. Однако, заручившись поддержкой специалистов, и изучив принципы подключения отопительного агрегата, можно выполнить обвязку самостоятельно. Сомневаетесь?

Мы поможем вам в решении этого вопроса. В статье описаны разные схемы обвязки, обозначены плюсы и минусы каждого варианта, приведены советы по выбору отопительного оборудования. Кроме того, мы подготовили подробную инструкцию по подключению котлов и введению их в эксплуатацию.

Что такое обвязка котла?

Обвязка представляет собой все те элементы, которые располагается между радиаторами отопления и котлом. Сегодня многие домашние умельцы не уделяют ей особого внимания, организовывают, не придерживаясь никаких норм и рекомендаций специалистов.

Однако правильно реализованная обвязка позволяет решить множество проблем:

• давление в трубопроводе никогда не превысит максимально допустимый уровень;
• окалина, шлак, песок и им подобный мусор, который может находиться в воде, будет удален;
• излишнее тепловое расширение будет компенсировано;
• предоставляет возможность подключить к системе более одного контура;
• растворенный в теплоносителе воздухе будет выведен;
• позволяет автоматически включать бойлер и накапливать горячую воду, что поможет сэкономить.

Если говорить о пеллетных котлах, то они не всегда отличаются высокой автономностью работы. Но если ответственно подойти к прокладке трубопровода, то можно добиться большей эффективности от такого оборудования.

Правильная обвязка позволяет сделать систему обогрева дома более надежной, безопасной и производительной

Особенности работы пеллетных котлов

Отопительное оборудование, использующее в качестве топлива спресованные древесные гранулы, появилось относительно недавно. Но с момента своего изобретения такие котлы сразу же завоевали признание миллионов покупателей.

Если нет возможности установить в доме газовое оборудование, то рекомендуется покупка именно пеллетного котла.

К преимуществам этого вида теплогенераторов следует отнести:

1. Автономность. Благодаря наличию блока управления и системы автоматического включения горелок, один раз загрузив топливо, можно забыть об этом на 2-4 недели.
2. Безопасность. Пеллетные котлы имеют многоступенчатую защиту, что позволяет избежать взрыва трубопровода и пожара.
3. Эффективность. В среднем коэффициент полезного действия оборудования колеблется от 87 до 97 %.
4. Дешевизна обслуживания. Пеллеты стоят недорого, а очищать зольник нужно не более одного раза в месяц.
5. Долговечность. Срок эксплуатации агрегатов составляет не менее 25 лет.
6. Компактность. Чаще всего модели имеют сравнительно небольшие размеры.

Если ознакомиться с преимуществами этого типа отопительного оборудования, то становится понятно, почему оно настолько быстро завоевало популярность среди жителей Европы и Америки.

Если верить статистике, то пеллетные теплогенераторы в ближайшие годы займут лидирующие позиции как на отечественном, так и на мировом рынке

Повсеместному распространению агрегатов, работающих на пеллетах, мешает довольно высокая стоимость. Далеко не каждый желающий сможет вот так сразу выложить кругленькую сумму за сам котел, горелку и дополнительное оснащение.

Возможные варианты движения жидкости

Существует множество схем. Но все способы можно разделить на две основные группы в зависимости от принципа движения теплового носителя по трубам. Поэтому конкретная схема подбирается в зависимости от того, используется в системе естественная или принудительная перекачка.

Особенности естественной циркуляции

Наиболее простое и недорогое решение — обвязка котла, где тепловой носитель будет двигаться по трубам при помощи законов физики. Реализовать такую схему сможет даже новичок, причем понадобится на это минимум времени.

Особенность системы отопления с естественной циркуляцией заключается в отсутствии насоса. В этом случае движение жидкости в трубопроводе происходит благодаря способности более холодной среды выталкивать более горячую и менее плотную.

При организации системы отопления без насоса радиаторы должны быть расположены выше, чем котел. При этом количество изгибов и поворотов труб нужно свести к минимуму (+)

К преимуществам такого решения следует отнести:

• низкую стоимость монтажа;
• дешевизну обслуживания;
• простоту установки;
• возможность оперативно восстановить работу системы в случае обнаружения поломки.

Но схема с естественным движением жидкости имеет и свои недостатки. Прежде всего, применять ее можно только при одноконтурной системе. К тому же, такое решение будет эффективным исключительно в небольших домах.

Вариант с принудительной циркуляцией

Наибольшим спросом пользуются системы отопления, в которых используется циркуляционный насос. И это ничуть не удивительно, ведь такая схема отличается удобством, универсальностью и практичностью. Использовать ее можно в домах и постройках абсолютно любых размеров.

Но даже несмотря на уникальные преимущества, схемы с принудительной циркуляцией теплоносителя обладают некоторыми значимыми минусами:

• дороговизна монтажа — средняя стоимость насоса составляет порядка 150-160 долларов;
• сложность реализации — схема состоит из большого количества элементов, что значительно затрудняет ее реализацию;
• необходимость балансировки — все составляющие системы обогрева дома должны быть точно выровнены относительно друг друга;
• зависимость от наличия электроэнергии — отопительный насос будет работать только при условии подачи к нему тока.

При организации системы обогрева постройки с двумя или более контурами рекомендуется использовать вариант с принудительным движением теплоносителя.

Система отопления с принудительной перекачкой жидкости функционирует благодаря циркуляционному насосу. Поэтому лучше отдавать предпочтение надежным устройствам от проверенных производителей

Однако в этом случае основополагающим фактором производительности является мощность отопительного котла. Учтите, если ее будет недостаточно, оборудование не сможет нагреть достаточное количество теплоносителя.

Подключение котла при наличии коллектора

Две приведенные выше схемы появились достаточно давно. Они делятся, в зависимости от способа сборки контура, на тройниковые, коллекторные и смешанные.

Сегодня первый вариант постепенно вытесняется более инновационным — коллекторным. Его главное преимущество — это высокая эффективность. Но для реализации придется вложить немалую сумму.

Такого рода разводка предполагает установку позади пеллетного котла особого водосборника — коллектора для отопления. Каждая труба, радиатор или кран, подключаемые к системе обогрева постройки, присоединяются к этому элементу.

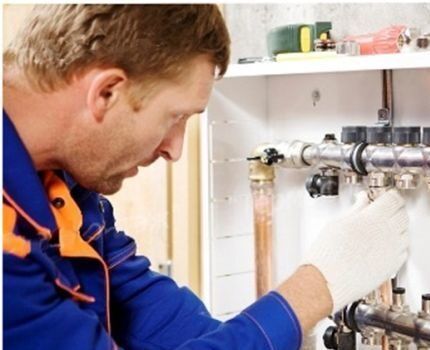

Устанавливается коллектор в специально оборудованный шкаф. К нему поступает горячая вода сразу же после нагрева котлом. Только после этого теплоноситель распределяется по трубопроводу.

Достоинства этой схемы очевидны:

• владелец дома получает возможность отдельно контролировать каждый отопительный контур;
• в любой точке системы обогрева поддерживается стабильное водяное давление;
• к одному радиатору от коллектора отходит только одна труба, соответственно, они могут быть меньшего диаметра.

Важно понимать, что такой уровень комфорта обойдется дорого. Ведь к каждому отдельному узлу системы отопления придется прокладывать собственный трубопровод.

Как результат, это приведет к необходимости увеличения бюджета, большему расходу фитингов, труб и прочей арматуры.

Организация коллекторной разводки — это сложная и щепетильная процедура. Поэтому лучшим решением будет доверить работу квалифицированным специалистам, что позволит избежать ошибок и дополнительных финансовых трат

Основные этапы процесса подключения

Как уже было сказано выше, грамотно уложенный трубопровод позволит значительно увеличить эффективность системы отопления и сделать ее эксплуатацию максимально безопасной. Поэтому, прежде чем идти в магазин или приступать к монтажу, рекомендуется во всех подробностях разобраться с каждым из этапов работы.

Выбор оборудования и необходимых деталей

Приступая к реализации схемы обвязки пеллетного котла, в первую очередь нужно правильно подобрать необходимые детали и дополнительное оборудование. Покупать рекомендуется качественные изделия от надежных производителей. Экономить не стоит, так как это приведет к частым поломкам и сделает эксплуатацию отопительной системы небезопасной.

Чтобы приступить к работе, необходимо купить следующие элементы:

1. Циркуляционный насос. Он предназначен для обеспечения бесперебойного движения теплоносителя по трубам.
2. Воздушные клапаны. Эти элементы удаляют воздух из системы, который попадает туда вместе с холодной водой.
3. Расширительный бак. В нем скапливаются излишки теплового носителя, которые в дальнейшем отводятся в канализацию.
4. Коллектор — распределяет горячую воду по контурам.
5. Грязевик. Главной его задачей является удаление из системы разнообразного мусора: шлака, песка, накипи и т. п.
6. Гидрострелка, она же гидравлический разделитель. Используется для подключения к системе контура, где движется теплоноситель с другими параметрами.

Также понадобятся радиаторы отопления. Они должны быть металлическими или биметаллическим. На сегодняшний день можно подобрать модели, идеально вписывающиеся в интерьер. Хоть и стоят они достаточно дорого, но прослужат несколько десятков лет.

Довольно популярен полипропиленовый трубопровод. Он легкий, дешевый, на его стенках не образуется налет, а с монтажом справится даже новичок. Но для пеллетного котла лучше отдать предпочтение металлическому

Обвязка пеллетного котла

Если имеются познания и опыт обустройства отопительного контура, то процессом подключения можно заняться самостоятельно. Здесь важно четко следовать рекомендациям производителя, приведенным в инструкции к конкретной модели пеллетного котла.

Первым делом устанавливают пеллетный котел, подсоединяя комплектующие:

1. Выбор помещения для расположения агрегата. Для этого нужно ознакомиться с прилагаемой производителем инструкцией. Чаще всего в ней изложены подробные рекомендации к обустройству помещения.
2. Присоединение горелки, которую предстоит приобрести наряду с котлом, выбрав нужный тип.
3. Установка емкости для топлива. Это бункер, продающийся вместе с отопительным агрегатом. От его размеров зависит площадь комнаты, которую предстоит выделить под котельную.
4. Подключение шнека — приспособления, отвечающего за подачу пеллет.
5. Подключение пульта автоуправления — он необходим для обеспечения бесперебойной автоматической работы.

Весь процесс обвязки пеллетного котла делится на несколько этапов. Так, сначала нужно выбрать месторасположение коллектора, после чего предстоит  его присоединение к радиаторам.

Для этого используется сантехническая арматура диаметром 1 дюйм. Если некоторые отверстия распределителя остались незанятыми, то их нужно закрыть заглушками.

В целях предотвращения возникновения пожароопасных ситуаций нужно подбирать комплектующие и переходники из негорючих материалов. А все соединения выполнять добросовестно, что поможет избежать возникновения протечек и других неприятностей

Затем совершают следующие действия:

1. Прокладка от котла трубы, диаметр которой составляет 1,25 дюйма.
2. Установка на входной магистрали распределительного патрубка.
3. Врезка в контур или монтаж циркуляционного насоса за распределительным клапаном. Устройство нужно установить в горизонтальном положении оси. Рекомендуется защитить его от мусора и грязи, которая может попасть извне, поставив сетчатый фильтр.

Первый этап закончен. Далее можно заниматься установкой таких дополнительных деталей, как датчики, расширительный бак и предохранительный клапан. Также не стоит забывать об организации дымохода.

Все работы рекомендуется проводить поэтапно, при этом убеждаясь в надежности и правильности монтажа уже собранной системы. Помните, главное — не спешить, делать все качественно и в соответствии со схемой

Установка расширительного бака

После нагрева занимаемый теплоносителем объем увеличивается, поэтому нужно позаботиться, чтобы обеспечить для него достаточно места и избежать взрыва. Именно для этого и нужен расширительный бак — все излишки горячей воды поступают в него. К тому же подобный элемент позволяет поддерживать стабильное давление в системе обогрева дома.

У неопытного покупателя, несомненно, возникнут вопросы, связанные с тем, какой расширительный бак лучше выбрать. Отличаются они между собой по цвету и назначению. Для отопительной системы используется оборудование, окрашенное в красный цвет.

При выборе расширительного бака особое внимание уделяется его размеру. Определить оптимальный объем не составит труда. Для этого нужно подсчитать, сколько воды будет использоваться в системе и добавить к полученному числу 10-12%.

Сразу после подключения расширительного бака в нем необходимо создать определенное давление. Не стоит надеяться на заводскую регулировку, так как в большинстве случаев она не соответствует стандартам

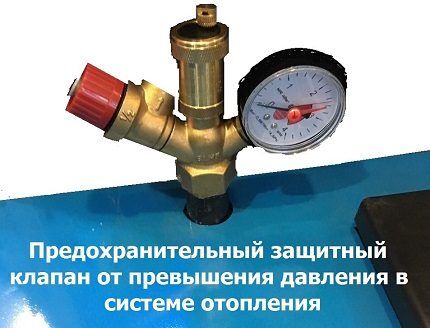

Предохранительный клапан: нужен ли он?

Главная задача этого элемента — защита котла от резкого повышения давления, что значительно продлевает срок эксплуатации. После того как он среагирует часть теплового носителя вытекает из системы обогрева — это позволяет снизить давление.

Выбирать запорную арматуру нужно в зависимости от производительности котла и максимальной температуры воды, перекачиваемой им. Лучше покупать модели, которые срабатывают, если давление на 20-30 % превысило рабочие параметры системы.

Стоит учитывать, что диаметр входного отверстия предохранительного клапана должен быть равен размеру трубы или быть большим.

Существует несколько видов защитной арматуры. Наиболее универсальной моделью является перепускной клапанный механизм защиты.

Производители модернизируют модели ТТ котлов, оснащая их встроенной группой безопасности. В ее состав входит манометр, предохранительный клапан и воздухоотводчик

В продаже имеются модели пеллетных котлов со встроенной группой безопасности или без нее. В первом случае схема сборки системы будет значительно проще — не надо ставить манометр, предохранительный клапан и воздухоотводчик для отопительной линии.

Особенности подключения пеллетного котла

При покупке такого рода теплогенератора нужно понимать, что он не имеет функции регулировки подачи тепла. Если говорить проще, то сгорание пеллетного топлива остановить нельзя.

Это значит, что в случае отключения электроэнергии циркуляционный насос остановится и движение теплоносителя в системе тоже. Чтобы предотвратить дальнейший рост давления и выход системы из строя используется несколько аварийных схем.

Чтобы эксплуатация твердотопливного котла была максимально безопасной, необходимо обеспечить:

• своевременную подачу холодной воды в оборудование;
• во время работы держать закрытыми двери, смотровые люки, заливные патрубки отопительной системы;
• использовать лишь определенное топливо, указанное производителем в инструкции к своей модели;
• организовать еще один дополнительный аварийный контур.

Если учесть все нюансы при подключении пеллетного оборудования, то можно создать саморегулирующую и минимально зависимую от человека систему. Но на это придется потратить немного больше времени и денежных средств.

Правила монтажа дымохода

Эффективность работы котла во многом зависит от того, насколько хорошая присутствует тяга. Если дымоход был спроектирован правильно, то он обеспечит отличный воздухоотвод при любой температуре и силе ветра.

Первый нюанс, на который стоит обратить внимание, — это диаметр дымохода, который должен быть идентичен размеру выходного патрубка. Также необходимо установить элемент, отводящий лишнюю влагу.

Не стоит забывать и о колпаке. Если смонтировать его правильно, то он не будет перекрывать трубу или создавать аэродинамическую преграду.

На фото выше представлено два способа монтажа дымохода для пеллетного котла отопления. Слева — неправильный вариант, а справа — корректное решение

В большинстве случаев используют металлические трубы для организации дымохода. Поэтому их необходимо качественно утеплить и оборудовать люками для очистки — правильно каждое колено оснастить ревизионной дверцей, чтобы удобно было удалять сажу и прочие продукты сгорания.

Нужно помнить, что отопительное оборудование, работающее на пеллетах, не переносит как слишком малую, так и чрезмерно большую тягу. Важно внимательно следить за тягой в процессе эксплуатации.

Чтобы защитить помещение котельной от возгорания при опрокидывании тяги, производители ставят между бункером и котлом гофротрубку пластиковую — если возникнет обратная тяга, то пластик сгорит и топливо не будет поступать.

Подключение и настройка оборудования

После того как схема обвязки была реализована и установлен котел, пора приступать к его настройке и подключению. Оборудование присоединяется ко всем коммуникациям: системе отопления и водопровода.

Многие современные модели пеллетных котлов оборудованы горелкой, работающей от электричества. Поэтому проверьте, нуждается ли устройство в подаче тока.

Если после запуска пеллетный котел начинает чадить, внезапно гаснуть или в зольнике можно найти не до конца сгоревшее топливо, то регулировка была сделана неверно. Еще может образовываться много сажи

К подключению и настройке нужно подходить с максимальной ответственностью. Не стоит надеяться на заводскую регулировку. Заниматься этим придется при первом запуске отопительного оборудования и при этом нужно учитывать тягу дымохода, состояние топлива и мощность оборудования.

Некорректная настройка приведет к возникновению разнообразных проблем, среди которых низкая эффективность, высокий расход топлива, частые поломки и многое другое.

Поэтому производители многих моделей пеллетных котлов рекомендуют, чтобы эти этапы проводились сотрудниками специализированных организаций, имеющих допуск на проведение подобного рода работ.

Часто встречающиеся проблемы и ошибки

Низкий коэффициент полезного действия и частые поломки отопительного оборудования — это яркий признак ошибок, допущенных при его обвязке.

Ошибка №1. Чаще всего проблемы возникают из-за недостаточного нагрева теплового носителя. В результате это приводит к появлению большого количества дегтя или нагара.

Ошибка №2. Некорректная регулировка или отсутствие защиты от закипания воды — одна из наиболее распространенных проблем. Из-за этого теплоноситель чрезмерно нагревается, что негативно сказывается на отопительных приборах, трубах и прочем оборудовании.

Ошибка №3. Если система обогрева не отличается высокой эффективностью, то стоит обратить внимание на качество герметизации. Для этого нужно проверить надежно ли изолирован котел и остальные конструктивные детали системы.

Ошибка №4. Нередко бывает так, что владелец дома выделяет для котельной всего несколько квадратных метров. В результате он сталкивается со следующей проблемой — обслуживать систему отопления становится крайне неудобно и даже небезопасно. Рекомендации по обустройству котельной приведены в этой статье.

Выводы и полезное видео по теме

Видео #1 обзор неправильной организации системы отопления:

Видео #2 разбор типичной схемы обвязки пеллетного котла:

Видео #3 монтаж твердотопливного теплогенератора и бойлера:

Пеллетные котлы зарекомендовали себя, как эффективное и удобное в обслуживании оборудование. Но чтобы такая система отопления раскрыла все свои достоинства, а ее работа была бесперебойной, нужно со всей ответственностью подойти к выбору арматуры, оборудования, и качественно реализовать схему обвязки.

Поделитесь с читателями вашим опытом установки и эксплуатации пеллетных котлов. Пожалуйста, оставляйте комментарии к статье, задавайте интересующие вас вопросы и участвуйте в обсуждениях. Форма обратной связи расположена ниже.
