Дымоход для газового котла: виды конструкций, советы по обустройству, нормы и требования к установке

Алексей Дедюлин
Проверил специалист: Алексей Дедюлин
Автор: Елена Пыхтеева
Последнее обновление: Апрель 2020

Если для отопления в доме выбран газ, следует позаботиться об отводе продуктов горения. Это значит, что нужно выбрать и правильно установить дымоход для газового котла. Соблюдением норм и правил в этом вопросе категорически нельзя пренебрегать, поскольку это может поставить под вопрос не только здоровье, но и жизнь жильцов дома.

Мы готовы поделиться с вами полезными сведениями о правилах монтажа и подключения дымовой трубы для газового агрегата, о специфике подбора оптимальной конструкции. Информацию дополняют наглядные иллюстрации и видео-инструкции.

Содержание статьи:

Зачем вообще нужен дымоход?

Один из самых опасных продуктов, образующихся при практически всех видах горения — угарный газ. Это коварное и очень опасное вещество, вдыхание которого грозит тяжелыми формами отравления.

При работе газового котла в процессе сгорания топлива помимо прочих продуктов горения образуется и угарный газ.

Если дымоход, отводящий продукты горения, установлен неправильно или поврежден, это может привести к отравлению.

Схема дымохода для газового котла
На этой схеме изображено устройство дымохода для газового котла и отражено его расположение внутри здания или снаружи

Опасность не стоит недооценивать. Угарный газ (он же монооксид углерода) не имеет запаха и цвета, поэтому отравление может происходить совершенно незаметно для всех, кто находится в доме.

Попадая в организм человека, молекулы угарного газа вступают во взаимодействие с гемоглобином. В результате образуется так называемый карбоксигемоглобин, который препятствует поступлению молекул кислорода в ткани человеческого организма.

Помимо этого, угарный газ может очень плохо отразиться и на других биохимических процессах в организме. Бывали случаи, когда отравление угарным газом обнаруживалось слишком поздно, человека просто не удавалось спасти.

Чтобы избежать подобных проблем, рекомендуется обратить самое пристальное внимание на правильное проектирование и монтаж дымохода, а также на его дальнейшее обслуживание.

Подбор материалов для конструкции дымохода

Газы, выводимые через дымоход котла, работающего на этом топливе, имеют небольшую температуру — около 150⁰, поэтому и требования к материалу дымоотвода несколько другие.

При его сгорании образуется пар с примесью углекислого газа — вещества нейтральные, не способствующие возникновению разрушительных процессов, но, кроме них, в продуктах сгорания присутствует и агрессивная серная кислота.

Дымоход
Вид дымохода зависит от того где выполняют монтаж системы отопления. При установке газового котла во вновь строящемся доме дымоход входит в состав проекта. Устанавливая котел в доме старой постройки, придется кое-что реконструировать

При устройстве газового отопления загородного дома и дымохода для газового котла следует использовать только очень прочные материалы, устойчивые к воздействию множества внешних факторов. Они должны быть огнестойкими, способными контактировать с влагой и кислотами, выделяющимися при сгорании газа и оседающими на стенках дымохода в виде конденсата.

При выборе материала необходимо обратить внимание на такой параметр, как газопроницаемость материала. Он должен быть нулевым. Кроме того, материал должен быть не слишком тяжелым, поскольку такая конструкция создает дополнительную нагрузку на стены и фундамент дома.

Домовладельцы все чаще останавливают выбор на легких трубах из кислотостойкой нержавейки, используют фуранфлекс, защитные рукава, керамические модули.

Дымоходы из нержавеющей стали

Такие конструкции считаются оптимальным выбором. Они исключительно устойчивы ко многим видам коррозионного воздействия, имеют относительно небольшой вес и обеспечивают отличную тягу.  Срок эксплуатации дымохода из стали обычно составляет около 15 лет.

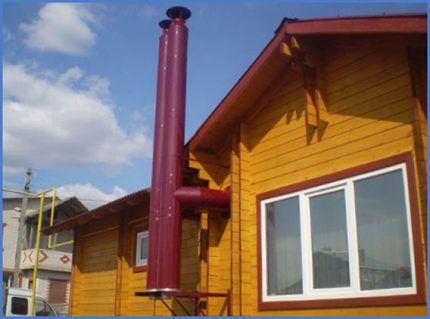

Дымоход из нержавейки
Легкий вес дымоходной конструкции из нержавейки позволяет выполнить монтаж своими силами. Тем более, что установка такого дымохода не слишком сложна, поскольку отдельные элементы конструкции продаются в виде готовых модулей

Оцинкованная сталь с отведением продуктов горения справляется гораздо хуже, чем нержавейка. Влажные и горячие испарения с повышенной кислотностью быстро разрушают этот материал. Оцинкованный дымоход придется заменить уже через пять лет.

Керамические дымоходы

Они отличаются исключительно высоким сроком эксплуатации — они могут прослужить до 30 лет. Особенно популярны и удобны модели европейского производства с внешним контуром из стали.

Система с керамическим дымоходом
Технический термин «керамический дымоход» является определением трехслойной системы, внешняя часть которого выполнена оболочкой из керамизитобетона, внутренняя — это керамический канал. Между оболочкой и каналом проложена минераловатная изоляция

Но у этого варианта есть и ряд серьезных недостатков:

  1. Высокий вес конструкции, который следует соотнести с несущей способностью фундамента и стен дома.
  2. Повышенные требования к монтажу. Считается, что для получения максимальной тяги керамический дымоход должен быть расположен строго вертикально, а такая конфигурация удобна далеко не везде.

Коаксиальный дымоход

Коаксиальный дымоотвод — выбор высокоэффективный, современный, но дорогостоящий. Конструкция такого дымохода представляет две трубы, вложенные друг в друга. По внутренней трубе отводятся продукты горения, а внешняя предназначена для подведения воздуха.

Коаксиальный дымоход

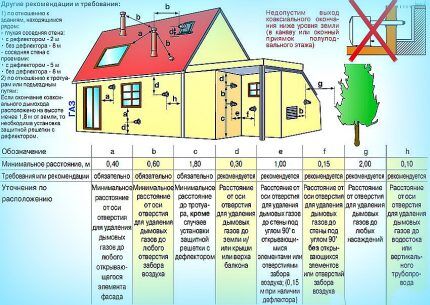

Схема монтажа коаксиального дымохода в горизонтальном исполнении. Эта конструкция универсальная. Она складывается из нескольких частей вложенных одна в другую. Удерживаются отдельные элементы благодаря наличию специальных перемычек

Поставляется коаксиальный дымоход также в виде модулей, что облегчает его сборку и установку. Еще одно преимущество — повышенный уровень безопасности. Это, конечно, если в процессе установки соблюдались нормы монтажа коаксиального дымохода и строительные правила.

Коаксиальный дымоход
Коаксиальные дымоходные конструкции обладают высокой эффективностью, безопасны и относительно просты в монтаже. Они подходят для отвода продуктов горения газовых отопительных агрегатов

Кирпичный дымоход

Это не лучший вариант для газового котла. Массивная конструкция обычно не отличается хорошей тягой, весит слишком много, а служит недолго. Чистить такой дымоход нужно часто, на его поверхности скапливается много конденсата, поэтому срок его эксплуатации при использовании с газовым оборудованием невелик.

Канал из кирпича опасен еще и тем, что из-за неровности внутренних стенок при низкой наружной температуре может проявиться эффект обратной тяги или образоваться водяная пробка, что приведет к прекращению процесса горения.

Кирпичный дымоход
При обустройстве кирпичного дымохода рекомендуется выполнить его гильзование: внутрь корпуса из кирпичной кладки вставляется специальный стальной вкладыш-гильза, гладкие стенки которого способствуют отводу продуктов горения и препятствуют накоплению отложений

Но если в доме уже имеется старый дымоход из кирпича, его вполне можно использовать. Внутрь конструкции вставляют специальный вкладыш из нержавеющей стали, а кирпичная кладка становится защитным футляром. Разумеется, диаметр вкладыша и его конфигурация должны соответствовать нормам, описанным выше.

Дымоходы из асбоцементных труб

Такие конструкции встречаются достаточно редко. Их вытесняют более эффективные материалы. Если купить сравнительно недорогую асбоцементную трубу, то монтаж ее усложняется тем, что она имеет большую массу и должна занимать строго вертикальное положение.

Дымоход из асбоцементных труб
Материал гигроскопичен и впитывает конденсат, появляющийся при выходе нагретых газов. Последствием его перегрева может стать взрыв или возгорание

Ввиду своих недостаток обустройство такого варианта строго не рекомендуется. Это бюджетно, конечно, но разве ваше здоровье можно оценить деньгами? Срок эксплуатации асбоцементного дымохода не превышает пяти лет.

Все варианты дымоходов для газового оборудования рекомендовано обустраивать усилителями тяги.

Тонкости проектирования дымового канала

При проектировании дымохода значение имеет все: и его размер, и конфигурация, и сечение, и уклон, и прочие параметры. При устройстве дымоотвода от газового котла необходимо строго придерживаться требований нормативных документов: СНиП 2.04.05-91 и ДБН В.2.5-20-2001.

Правило #1 — соблюдение норм сечения каналов

Поперечный срез дымоходного канала по площади должен быть не меньше, чем сечение патрубка газового котла, с помощью которого устройство подключают к дымоходу.

При сооружении и подсоединении дымоходов для газовых котлов на всей их протяженности недопустимы сужения канала, искривления и применение неподходящих по сечению модулей.

При одновременном подключении двух устройств к дымоходу следует увеличить сечение с учетом вероятности одновременной работы двух устройств. Т.е. сечение канала должно равняться суммарным размерам патрубков обоих единиц техники.

Правило #2 — обеспечение борьбы с конденсатом

Современные газовые котлы созданы таким образом, чтобы максимальное количество тепла подавалось на теплообменник. Такой высокий КПД способствует получению продуктов горения с относительно невысокой температурой.

В результате на стенках дымохода образуется влага. Повышенное количество конденсата, включающего агрессивные вещества, может оказывать разрушающее воздействие на целостность стен дымоходов.

Тройник для дымохода
Для подключения газового котла к дымоходной конструкции используют специальный тройник, на который монтируется устройство для сбора конденсата

В нижней части дымоотвода необходимо присутствие конденсатосборника в виде съемной емкости из пластика или нержавейки. Не запрещен к использованию и стакан из оцинкованной стали, но его придется часто менять.

Для защиты конструкции рекомендуется не только выложить дымоход из кирпича, но и выполнить его гильзование, т.е. вставить внутрь специальную трубу из нержавеющей стали. Такие трубы долговечны и хорошо сопротивляются коррозионному воздействию.

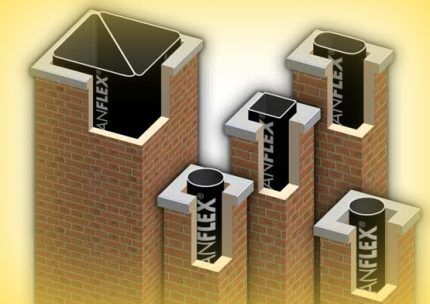

Альтернативным решением для борьбы с конденсатом может стать футерование, т.е. установка специального гибкого дымохода. Для сбора конденсата используют специальную емкость. Ее устанавливают чуть ниже места, где патрубок котла соединяется с дымоходом.

Правило #3 — выбор формы сечения конструкции

Традиционная цилиндрическая форма дымохода считается оптимальной для эффективного удаления продуктов горения. Кроме того, в таком дымоходе легче производить профилактическую очистку.

Вполне допустимыми, хотя и не такими удобными считаются дымоходы с сечением в виде овала. Квадратные конструкции также имеют право на существование, но показатели тяги в них обычно снижены.

Правило #4 — выполнение уклонов, поворотов, уступов

Оптимальным для напольного газового котла считается вертикальный дымоход, не имеющий уступов. На практике добиться такого расположения конструкции удается далеко не всегда.

Отклонение от вертикали допускается не более, чем на 30 градусов. При этом следует убедиться, что размеры сечения наклонного участка соответствует нормативным требованиям.

При этом сама труба, соединяющая дымоход и котел, должна включать строго вертикальный участок высотой от половины метра и более. Разумеется, при необходимости можно некоторые участки дымохода делать горизонтальными, но их не должно быть слишком много.

Уклон дымоходной трубы
При установке дымоходной конструкции для газового котла допускается наличие наклонных участков, уклон должен составлять 60° и более градусов относительно горизонта, длина наклонного участка до 1 м

Например, если высота помещения, в котором установлен дымоход, составляет около трех метров, то и суммарная длина горизонтальных отрезков дымохода не должна превышать эти размеры.

Хотя, как упоминалось ранее, чем ближе конструкция дымохода к вертикали, тем лучше. Не допускается, чтобы уклон дымоходной трубы в сторону котла был более 0,1 градуса. Что касается поворотов дымоходной конструкции, то их максимальное количество составляет три поворота, не более.

Правило #5 — корректное соединение труб

Для соединения отдельных частей дымоходной конструкции используют специальные хомуты. Уклон колена дымоходной конструкции может составлять 15-90 градусов. Между соединительными трубами и остальными поверхностями должно сохраняться определенное расстояние.

Оно зависит от того, какими материалами эти поверхности покрыты. В местах, где используются горючие или даже трудносгораемые материалы, рекомендуется выдерживать расстояние не менее 25 см.

Расстояние от поверхностей, покрытых огнестойкими материалами должно быть не менее 5-10 см. Для защиты дымохода от легковоспламеняющихся материалов используют асбокартон, кирпичную кладку и т.п.

Крепление трубы дымохода
При монтаже дымохода для газового котла все его элементы нужно надежно закрепить, выдержав правильный шаг между креплениями

Особое внимание следует уделить местам соединения отдельных отрезков дымоходной конструкции. Они должны быть выполнены из прочных материалов, которые не прогибаются при внешнем воздействии.

Этими же характеристиками должны обладать все элементы крепления дымохода. Горизонтальные или наклонные участки дымохода не должны находиться под нагрузкой.

Элементы дымохода вставляют друг в друга на глубину, которая равна половине диаметра трубы или превышает этот показатель. Никакие зазоры в этих местах недопустимы, соединение должно быть плотным и герметичным.

В случае нарушения герметичности соединения отдельных элементов дымохода угарный газ может незаметно проникать в помещение. Поэтому состояние дымохода следует периодически проверять, а во всех помещениях, где проложены дымоходные трубы, нужно организовать хорошее вентилирование.

Правило #6 — тонкости расположения трубы на крыше

Дымоходные трубы должны возвышаться над коньком кровли на 50 см или более, при этом расстояние от края парапета до дымоходной трубы должно быть не более 150 см. Если ось дымовой трубы расположена на расстоянии 1-1,5 м от конька крыши, то она должна возвышаться над уровнем конька на 50 см или более.

Расстояние до дымоходной трубы
На этой схеме наглядно продемонстрировано, как в соответствии с техническими нормами определяют высоту дымоходной трубы относительно конька крыши, чтобы он не препятствовал формированию тяги

Если же труда находится от конька еще дальше, то ее можно сделать такой же высоты, как и конек. Труба может быть еще ниже, если ее отделяет от конька крыши расстояние более трех метров.

В этом случае нужно провести условную линию вниз от конька под углом 10 градусов к горизонту. Высота дымоходной трубы должна достигать этой отметки. Получается, что чем дальше расположена труба от конька, тем меньше должна быть ее высота относительно конька крыши.

На плоской кровле дымоход отсутствует, поэтому здесь в соответствии с нормативами возводят дымоходную трубу высотой 100 см. На совмещенной кровле высота дымоходной трубы должна составлять около двух метров.

Базальтовая скорлупа
Участок дымохода, расположенный над кровлей и в пределах неотапливаемого чердака, обязательно утепляют, чтобы улучшить тягу и предотвратить появление конденсата. Один из вариантов для такого утепления — базальтовая скорлупа

Наружную часть дымовой трубы следует обязательно утеплить. Если пренебречь этим моментом, на ее поверхности будет скапливаться конденсат. Влага может проникнуть внутрь дымохода, что приведет к развитию коррозионных процессов и повреждению конструкции.

В утеплении нуждается и та часть дымоходной конструкции, которая расположена на наружной стороне дома. Недостаточное утепление может также снизить эффективность работы дымохода, уменьшить его тягу.

Если нет возможности вывести дымовую трубу через верхнее перекрытие и кровлю, используют коаксиальные дымоходы. Этот вариант можно вывести через стену, при этом интенсивность отвода продуктов горения голубого топлива ничуть не сокращается.

Правило #7 — соблюдение норм пожаробезопасности

На этапе монтажа дымохода необходимо учесть требования пожбезопасности. При прохождении канала через стены из разных материалов они отличаются:

  • если стена из дерева, нужна вокруг него изоляция из огнестойкого материала, а саму трубу следует обернуть асбестом;
  • в кирпичной, бетонной стене достаточно изоляции из монтажной пены.

Конструктивное исполнение дымохода должно соответствовать требованиям, изложенным в инструкции, приложенной к котлу.

Дымоходы котлов, перерабатывающих газ в тепловую энергию, преимущественно насадного конструктивного типа. Согласно насадной схеме канал устанавливается непосредственно на плиту перекрытия отопительного агрегата. Однако допустимо подключение к стеновым дымоходам посредством патрубков длиной не более 40 см.

В случае подключения к стеновому дымоходу между нижней линией патрубка и возгораемым перекрытием должен остаться зазор в 14 см. Между верхней линией патрубка и возгораемым потолком необходимо оставить 50 см, если нет противопожарной защиты, 40 см, если защита есть.

Проход дымохода газового котла через горючее перекрытие
Проход дымохода через возгораемую конструкцию обустраивается с помощью негорючих теплоизоляционных материалов или устройствами типа песочниц

Участок пересечения возгораемого перекрытия оснащается коробом с песком или уплотнением из невозгораемого утеплителя.

Выбор дымохода в зависимости от типа котла

Газовые котлы укомплектовывают одной из двух видов камер сгорания: открытой или закрытой. Внешне отопительные агрегаты ничем не отличаются, но принцип работы у них разный. Выбор конструкции дымохода осуществляется в зависимости от типа камеры сгорания.

Схема котла
Производители поставляют на рынок множество моделей газовых котлов. При выборе агрегата для обогрева жилья нужно заранее решить, что больше подходит для конкретного дома — горелка открытого или закрытого типа. Незнание этих тонкостей могут создать проблемы при эксплуатации

Местоположение дымохода также необходимо определить заранее. Он может быть как внутренним, так и выносным. В проектах новых домов обычно предусмотрен монтаж дымоходов внутренних. Когда на газовое отопление переводят старые дома, устраивают выносной дымоход.

Дымоход для котла с горелкой открытого типа

Более простое устройство имеет открытая камера. Она состоит из собственно горелки и змеевика, расположенного под ней. Последний состоит из тонких трубок, по которым циркулирует теплоноситель. Работает устройство только тогда, когда присутствует воздух, поэтому горелку называют атмосферной.

Воздух такой котел получает из помещения, где он установлен, хотя есть модели, которые монтируют на стену и проделывают в ней воздухозаборное отверстие.

Настенный котел
Настенный котел не шумит во время работы. Детали, входящие в его конструкцию практически не подвержены износу. Техобслуживание предельно простое — проверка зажигания, но что касается расхода топлива то эти котлы нельзя назвать экономичными

Для хорошей работы котла с открытой камерой нужна труба, выходящая наружу и отличная тяга, возникающая при движении воздуха по дымоотводящему каналу. Агрегат хорошо подходит, когда требуется отопить дом большой площади, расположенный за городской чертой.

Существует 2 варианта решений:

  1. Максимально прямую трубу, расположенную горизонтально, проводят сквозь стену, а снаружи направляют ее вверх вдоль стены до нужной высоты. Такой вариант дымохода называют наружным.
  2. От котла трубу тянут вверх. Она должна пройти через перекрытия и выйти над поверхностью кровли. В таком дымоходе допустимо сделать 2 изгиба по 45⁰.

В исполнении проще первый вариант, но потребуется качественное утепление. Это уменьшит количество конденсата, но избавит от него полностью. На выходе обязательно нужен конденсатосборник и тройник.

Применение второго варианта осложняется тем, что дымоход проходит перекрытие и кровельный пирог. Поэтому в этих местах, в соответствии с требованиями пожаробезопасности, потребуется монтаж потолочно-проходных узлов.

Проходной узел
Заводской проходной узел. Его устанавливают, предварительно выполнив теплоизоляцию из фольгированной базальтовой ваты, выдерживающей температуру выше 150⁰. Если пренебречь этим требованием, материал спечется и потеряет свои теплоизоляционные свойства

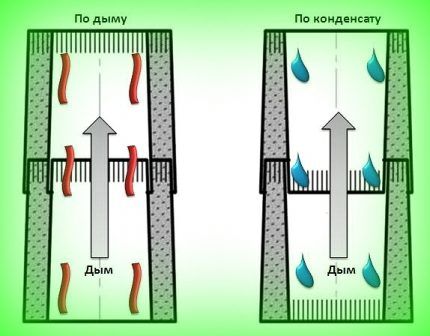

Существуют такие термины, как монтаж дымохода «по дыму» и «по конденсату». Сборку по первому способу осуществляют при устройстве внутреннего дымохода, а по второму — когда возводят наружный дымоход.

В первом случае уже установленный нижний элемент вставляют в верхний, что предотвратит просачивание газов в помещение. Во втором — делают все наоборот.

Способы установки
Сборка дымохода «по конденсату» не даст влаге проникнуть в утепляющий слой, следовательно, предотвратит коррозию трубы. Мастера печного дела советуют собирать дымоход по 3 — комбинированному варианту: «по дыму» горизонтальные участки, а «по конденсату» те, что проходят через чердак или помещения второго этажа, которые не отапливаются

Если труба выведена на жилой 2 этаж, ее нужно привести в эстетичный вид. Для этого применяют специальные экраны, которые саморезами крепят к полу. Когда дымоход выходит на чердак, никаких дополнительных работ выполнять не требуется.

Дымоходы для турбированных котлов

Котлы с дутьевой горелкой называют турбированными. Это более прогрессивная конструкция с принудительным нагнетанием кислорода а закрытую камеру с расположенной в ней форсункой. Воздух поступает от установленного извне вентилятора через специальный канал.

Нагревательный блок имеет двойные стенки, между которыми находится вода. Жидкость нагревается, когда горит газ, а продукты горения нагнетатель вытесняет в дымоотвод.

Коаксиальный дымоход
В классическом понимании дымоход как таковой отсутствует — трубу просто просто выводят на улицу, хотя некоторые размещают ее в атмосферном дымоходе

К турбированному котлу подходит коаксиальный дымоход. По одной из его труб удаляются отработанные газы на расстояние до 3 м, а по другой осуществляется приток воздуха, необходимого для процесса горения.

В плане экологии такой агрегат более безопасен, процесс горения контролирует автоматика для газовых котлов. Топливо в нем сгорает почти на 100%. Коэффициент полезного действия больше по той причине, что вода контактирует со стенками камеры.

Возможно применение горизонтальных коротких дымоходов. В результате использования двойной трубы, воздух, поступающий с улицы, нагревается за счет отдачи тепла выхлопными газами.

Специфика обустройства дымохода для двух котлов

Каждое устройство, использующее газ в качестве топлива, должно иметь индивидуальный дымоход. В случае острой необходимости, как исключение, допустимо подключение 2 единиц, одновременно работающего, газопотребляющего оборудования. Главное условие — соблюсти между точками врезки труб в дымоход дистанцию минимум 0,7 м.

Если в доме имеется не только газовый котел, но и другая отопительная или водонагревательная техника, следует учитывать следующие нормы:

  1. К одному дымоходу можно подключать не более двух таких устройств, расположенных на одном этаже или на разных этажах.
  2. При этом отверстия для отведения продуктов горения для этих устройств должны находиться на разных уровнях.
  3. Входы в дымоход должно разделять расстояние в 50 см или более.
  4. Ввод продуктов горения от двух устройств на одном уровне допускается только при наличии специальной рассекающей вставки внутри дымохода.
  5. При этом высота расположения параллельных вводов в дымоход, снабженных рассекателем, должна быть не менее одного метра.

Конечно, возведение нескольких дымоходов обойдется дороже, чем только одной конструкции, но не стоит пренебрегать требованиями строительных норм и правилами безопасности ради сомнительной экономии.

Требования к дымоходу для газового котла
Строительными нормативами допускается вариант подключения двух отопительных агрегатов к одному дымоходному каналу. В таких случаях устраивается рассечка толщиной 12 см на высоте 1 м от нижней точки соединения труб

При создании дымохода не следует использовать материалы с низкой плотностью и высокой пористостью, которой отличаются пено- и шлакобетонные блоки. Дымоход не должен проходить через жилые помещения.

Не допускается установка подобных конструкций также на закрытых лоджиях или балконах. Во всех помещениях, где имеется дымоход, необходимо организовать правильное вентилирование.

Предварительные расчеты параметров дымохода

Подбор дымохода следует начинать только после покупки котла, иначе невозможно подобрать его сечение и рассчитать габариты. По форме лучшим является круглое сечение, хотя допустим и прямоугольник.

Ориентировочный список конструктивных элементов дымохода:

  • переходник, соединяющий патрубок котла с дымоходной конструкцией;
  • тройник с ревизионным отверстием и штуцером, предназначенным для сбора конденсата;
  • хомуты для соединения отдельных элементов дымохода;
  • кронштейны и другие крепежные элементы;
  • конический наконечник;
  • телескопические трубы;
  • отводы;
  • проходной патрубок и т.п.

Следует помнить, что отводы обычно рекомендуется устанавливать на расстоянии не более двух метров от патрубка газового котла. Это позволит обеспечить максимально эффективную тягу.

Элементы дымохода газового котла
Отдельные элементы дымоходной конструкции для газового котла можно приобрести в готовом виде. Главное, правильно просчитать размеры конструкции и выполнить требования техники безопасности

Для правильного монтажа дымохода рекомендуется сначала рассчитать площадь поперечного сечения выходного отверстия.

При этом используют формулу:

F = (K ∙ Q) / (4,19 ∙ √ˉ Н),

где:

  • K — постоянный коэффициент, его значение варьируется в пределах 0,02—0,03;
  • Q — производительность газового котла, указанная в техническом паспорте устройства;
  • Н — расчетная высота дымохода.

После того, как площадь сечения вычислена с помощью этой формулы, необходимо сравнить полученные данные и откорректировать их, если нужно.

Например, согласно требованиям к дымоходу газового котла, для круглых конструкций рекомендуемое сечение зависит от мощности котла и может оставлять:

  • 120 мм для котла мощностью 24 кВт;
  • 130 мм — для 30 кВт;
  • 170 мм — для 45 кВт;
  • 190 мм — для 55 кВт;
  • 220 мм — для 80 кВт;
  • 230 мм — для 100 кВт.

Если монтируется дымоход с прямоугольным сечением, учитывается тепловая мощность газового оборудования:

  • для устройств с мощностью менее 3,5 кВт — 140х140 мм;
  • для устройств с мощностью 3,5-5,2 кВт — 140х200 мм;
  • для устройств с мощностью 5,2-7,3 кВт — 140х270 мм и т.п.

Если используются асбоцементные трубы, сечение дымоходного канала должно быть не менее 100 мм. Вертикальные участки дымохода закрепляют на стене с шагом в 2,5 м, а на участках с уклоном шаг должен быть чаще — 1,5 м.

Дымоходные трубы круглого сечения
Дымоходные трубы для газового котла могут иметь круглое или квадратное сечение, но размеры такого сечения должны соответствовать установленным нормам

По высоте дымоход выбирают в зависимости от его расположения по отношению к коньку крыши.

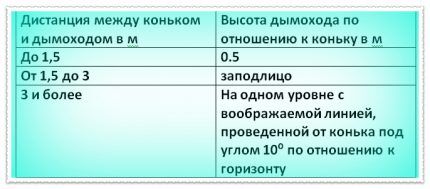

Таблица для определения высоты дымохода для подсоединения к газовому котлу
Высота дымохода, приведенная в таблице минимальная. Увеличивать указанный параметр можно, а уменьшать нельзя

Если при подсчете получится, что не выполнено условие, при котором полезное сечение трубы должно быть больше внутренней площади отопительного агрегата, следует взять трубу меньшего сечения, но большей длины.

Варианты монтажа дымоотводов

Под внутренний дымоход необходимо возводить фундамент. Если добавить еще и защитный кирпичный канал, то это сведет к минимуму количество конденсата. Иногда дымоходы пристраивают снаружи к стене, за которой находится агрегат.

Внутреннее исполнение дымохода

Прежде чем приступить к монтажу дымохода под него выбирают место. Затем размечают места, где он будет проходить через перекрытие и кровлю. Тщательно проверяют точность разметки и делают проемы. Следующий шаг — выполнение подсоединения патрубка котла к дымоходу, а далее монтируют ревизию и тройник.

Закрепляют лист из стали, устанавливают главный кронштейн, трубу наращивают, если требуется, применяют «колени». В районе контакта с перекрытием используют патрубки. Берут лист оцинкованной стали с таким отверстием, чтобы через него свободно проходила труба, крепят его к перекрытию. Для усиления стыков применяют хомуты. Каждые 2 м дымоход закрепляют хомутами, а каждые 4 м — кронштейнами.

Работу завершают проверкой швов на герметичность. Для этого берут мыльный раствор, наносят его на все стыки. Если все выполнено качественно, то при подключении агрегата к дымоходу, пузыри в этих местах не появятся.

Устройство наружной конструкции

Для выносного дымохода в глухой стене делают отверстие такого диаметра, чтобы через него свободно проходила труба с изоляцией. Установив в отверстие первый элемент будущего дымохода, закрепляют его, обматывают изоляцией. Следующие секции добавляют со стороны улицы, контролируя вертикальность при помощи отвеса.

Дымоход наружный
Наружный дымоход — более безопасный, но его нужно хорошо утеплять. У покупной конструкции все элементы хорошо подогнаны, так что сборка не создаст проблем

Трубу к стене фиксируют кронштейнами до достижения ею нужной высоты. Завершают процесс креплением трубы к патрубку котла и герметизацией стыков. Чтобы наружный дымоход прогревался быстро, его по всей длине утепляют базальтовой ватой.

Установка коаксиального дымоотвода

Дымоход этого типа выводит продукты горения наружу и одновременно снабжает горелку котла воздухом, богатым кислородом. При наличии такой конструкции не нужна дополнительная вентиляция.

Дымоход изготовлен из круглых труб — наружная стальная сечением 10 см и толщиной стенок 0.1 – 0.2 см и внутренняя алюминиевая диаметром 6 см. Трубы не соприкасаются т.к. между ними имеются перемычки.

Монтируют коаксиальные дымоходы для котлов с закрытой камерой сгорания, выполненных для установки на стену и на пол, а также для колонок и других газовых агрегатов.

Такой газоотвод имеет несколько преимуществ:

  • конструктивно труба устроена так, что одновременно с нагревом поступающего воздуха, происходит охлаждение отработанных газов;
  • дымоход увеличивает КПД оборудования;
  • имеет компактные габариты, поэтому используют его не только в частных домах, но и в городских квартирах;
  • безопасен — выводящиеся газы не контактируют с воздухом помещения и выходят не через вентиляционный канал а прямо в атмосферу;
  • прост в монтаже.

Устанавливают коаксиальный дымоход как горизонтально, так и вертикально. Независимо от способа установки наибольшая длина дымохода не должна быть больше 4 м. Существуют модели с основательными параметрами, созданные специально для дымоотвода на большое расстояние.

Непосредственно под монтаж коаксиального дымохода производители выпускают адаптеры специальной конструкции, используемые для вертикальных переходов через перекрытия и кровлю. Для предохранения системы от осадков и обеспечения герметичности в районе прохождения трубы сквозь перекрытие существуют специальные оголовки.

Правила подсоединения коаксиального дымохода к газовому котлу
На рисунке отображены советы и обязательные требования к монтажу дымохода коаксиального типа. Все они касаются газоотводов для котлов, мощность которых не превышает 70 кВт

В случае применения коаксиального дымохода для котла, установленного на стене, его располагают горизонтально. При этом необходимо обеспечить 3-5% уклон, иначе в котел будет попадать конденсат.

Нормы регламентируют не только размеры самого дымохода для газового котла, но и расположение отверстия в стене. Оно должно быть удалено от окна, находящегося рядом, минимум на 50 см и не менее 25 см, если находится над окном.

Как переделать старый дымоход?

Если в давно существующую систему отопления вместо обычной печи включают газовый котел, кирпичный дымоход не обязательно полностью перестраивать. Его можно модернизировать путем гильзирования. Сделать это можно двумя способами.

Способ №1. Установить в основание существующего дымохода трубу из нержавейки.

Трубу следует выбирать так, чтобы ее высота равнялась высоте старого дымохода, а диаметр соответствовал патрубку котла. Зазор между стенками существующего дымохода и трубой заполняют теплоизолирующим материалом типа пеностекла, керамзита или перлита.

Способ 2. Применить технологию Фуран-Флекс. Этот вариант дороже первого, зато остается неизменным диаметр дымохода. Материал морозостойкий, не поддается коррозии, диаметр колеблется в пределах 6 – 100 см.

Технология FuranFlex
Технология FuranFlex позволяет выполнить модернизацию или ремонт дымохода, имеющего уклон максимум 30⁰ быстро и эффективно

Сама технология заключается в том, что эластичную трубу помещают внутрь дымохода под давлением. Труба принимает форму дымохода, затем затвердевает и становится сплошной бесшовной оболочкой, не пропускающей ни дым, ни конденсат.

Выводы и полезное видео по теме

Видео #1. Подробный обзор установки коаксиального дымохода, предназначенного для газового котла, можно посмотреть в этом видео:

Видео #2. Здесь представлена полезная информация о том, как выбрать дымоход, избежав при этом распространенных ошибок:

Видео #3. Ролик об устранении нарушений технологии установки дымохода для газового котла:

Любую бытовую технику, особенно работающую на таком небезопасном энергоносителе, как газ, нужно монтировать с соблюдением всех правил. Устройство отвода продуктов сгорания от газовых котлов требует грамотного подхода. Сначала выполняют инженерные расчеты и только тогда реализуют проект, так что лучше доверить все это специалистам.

Появились вопросы по поводу устройства и монтажа дымоходных труб для газового котла, есть замечания к материалу, хотите поделиться опытом в сфере обустройства дымового канала своими руками? Пишите, пожалуйста, комментарии в расположенном под текстом блоке.

Статья была полезна?
Спасибо за Ваш отзыв!
Нет (24)
Спасибо за Ваш отзыв!
Да (142)
Комментарии посетителей
  1. Виктор

    Согласен с автором, что для газовых настенных котлов хорошо подойдут коаксильные и комбинированные дымоходы, которые можно вывести на стену или подогнать под конструкции дома.

    Но, чисто мое мнение, лучше, чем кирпичный дымоход с отводом конденсата ничего нет, и в постройке, и в эксплуатации.. Поясню свою мысль. Сегодня у вас с газом все нормально, а завтра на вашем ШРП построят еще с десяток домов, и давление упадет. А может, еще чего придумают, чем будет дешевле топиться, чем газом.

    При кирпичном дымоходе, вы просто поменяете котел, при прочих дымоходах вам придется менять и их, и сам котел, а это уже другая история, как говориться.

  2. Катерина

    Я хочу проложить дымоход от газового котла снаружи одноэтажного дома с мансардой. Вопрос с конденсатом решается по-разному для внутреннего и наружного дымоходов или одинаково? Если в дымоход поступает настолько горячий дым, что даже в летнее время при плюсовых атмосферных температурах образуется конденсат, можно ли как-то бороться с ним? Есть ли методы, позволяющие сократить или вообще исключить выпадение конденсата?

    • Анатолий Тимофеевич

      Исключить выпадение конденсата нельзя, так как в процессе горения выделяется вода, а вот сократить можно, если использовать сендвич-трубы. Лучше отвод конденсата осуществлять снаружи. Тогда вы его просто не будете замечать…

  3. Григорий

    Не комментарий, вопрос. Диаметр выхода у газового котла 115 мм, имеющийся дымоход — 100 мм. Ваше мнение — можно ли присоединить с использованием, например, дымососа? Спасибо.

    • Эксперт
      Алексей Дедюлин
      Эксперт

      Здравствуйте. СНиП 2.04.05-91 и ДБН В.2.5-20-2001. Сечение (диаметр) дымохода не может быть меньше чем выходной патрубок на котле.

  4. Александр

    Можно ли коаксиальный дымоход котла 20 — 24 кВт разместить вертикально из котельной комнаты на крышу дома? Дом одноэтажный.

    • Эксперт
      Алексей Дедюлин
      Эксперт

      Здравствуйте. Да, если оное предусмотрено в инструкции к самому прибору.

  5. Андрей

    Все, конечно, доходчиво рассказано, но материалы не все и всегда есть в нашем городе. Остается по старинке ставить асбестовые трубы. Работники газовой службы не разрешают утеплять эти трубы. Все хотят, чтобы этот дымоход прослужила дольше, и утепляют мин.ватой. Отсюда вопрос: можно ли таким образом утеплять дымоходы, чтобы избежать конденсата?

    • Эксперт
      Алексей Дедюлин
      Эксперт

      Здравствуйте. Почему работники газовой службы не разрешают? У нас обратная ситуация, например. Купили дом в прошлом году, когда еще ввозили вещи, заявился специалист из газовой компании (прежние хозяева не зарегистрировали новый газовый котел).

      Так вот, он осмотрел все оборудование и систему, серьезно отнесся к дымоходу, заявив, что он у нас не утеплен — «замотайте на каркас хотя-бы базальтовой ватой». По горючести минвата достаточно стойкий материал, проблем быть абсолютно не должно.

  6. Ярмола Олег

    В двухэтажном доме, где изначально были дровяные котлы а позднее установили газовые, отключили котлы. Основания — акт пожарников, они в зеркало не видят небо. При исследовании камерой оказалось, что дымоход с уступами. Но тяга в норме. Правомерны ли пожарники?

    • Эксперт
      Алексей Дедюлин
      Эксперт

      Здравствуйте.

      Во-первых, пожарные ничего не могли демонтировать и отключить без составления специальных официальных актов, ознакомиться с которыми и даже снять копию вы вполне могли (сходите в УК, попросите такой акт). Странная вещь, мы сомневаемся в действиях уполномоченных лиц, хотя можем проверить точные замеры и обоснование законным правом. Или вы видели акт, а не просто о нем слышали? Тогда вопросов вообще быть не должно, документ составлен и официально подписан.

      Во-вторых, сложно ответить на ваш вопрос, не зная, что там за уступы. По нормам и правилам, дымоходы должны быть вертикальными с допустимым отступом в горизонталь на 30 градусов не более чем на 1 метр с плавными уводами и стабильным сечением. При этом внутри дымохода не должно быть никаких выступов, наплывов раствора и прочего.

      Как мне кажется, действия пожарных не только законны, но еще и спасибо им надо сказать за заботу о вашей безопасности.

  7. Наш двухэтажный дом около 40 лет отапливался газовыми печами, выложенными из красного кирпича на основе глинопесчаной смеси с горелками типа УГОП-16.

    Сосед на первом этаже установил двухконтурный настенный котёл с закрытой камерой сгорания с выводом продуктов горения в существующий дымоход своей старой печи, который проходит и через нашу печь, на втором этаже. Под кровлей дымоходы наших печей были объединены в общую асбестоцементную трубу.

    С первого же года эксплуатации газового котла соседом, в зимнее время начались проблемы с тягой в моей печи. К февралю месяцу объединяющая труба выше перекрытия обмерзала полностью льдом от конденсата, а котёл на первом этаже продолжал работать и продавливать продукты сгорания в мою печь через общую трубу, а затем и в жилые комнаты.

    Я был вынужден увести свой дымоход из объединяющей трубы, сделав свой, обособленный выход. Но и этого оказалось не достаточно. В результате размывания и разрушения дымоходного канала конденсатом от котла дымоход стал не герметичен. А, следовательно, в зимний период вновь произойдёт замерзание трубы, и турбина продавит продукты горения теперь уже через неплотные стенки дымохода в мою печь а затем и в жилые комнаты.

    Все попытки заставить соседа сделать гильзование дымохода и утепление трубы выше перекрытия крыши не увенчались успехом. К тому-же, в июне месяце, ему успешно провел обследование дымохода представитель «Вулкана» — за 10 минут выписав акт о пригодности и исправности. В данное время всего, чего я смог добиться — в доме отключен газ, и направлено письмо в «Вулкан» о повторной проверке дымохода.

    Есть ли нормативы, которые изначально нарушены при установке этого котла? Просто почитав все СНиПы и ДБНы не совсем всё понятно, а руководства по эксплуатации подобных котлов, действия по гильзовке и утеплению переводят в рекомендательный характер….

  8. Татьяна

    Мы в этом году, решили установить в квартиру новый газовый котёл. И я так понимаю, что необходимо также установить, и дымоход. Мне почему-то кажется, что может подойти, в данном случае, наружный дымоход. Кто знает, так ли это? И какой из этих видов дымоходов больше подходит для квартиры, находящейся на втором этаже? Просто не хочется рисковать в этом вопросе!

    • Виталий

      Мы только в прошлом году ставили газовый котел у себя в доме. Тоже выбирал долго между асбоцементной трубой и керамикой (стальную сразу исключил из вариантов). Поставил из керамики – она самая надежная и долговечная. Думаю, и для квартиры на 2-м этаже этот вариант подойдет больше всего. Конечно, дымоход наружный, поскольку в многоэтажке это проще всего сделать.

    • Эксперт
      Алексей Дедюлин
      Эксперт

      СП 402.1325800.2018 Здания жилые. Правила проектирования систем газопотребления. Ознакомьтесь, пожалуйста с приложением «Г».

  9. Андрей

    У меня два газовых напольных котла один 140кВт на отопление второй 38кВт на приготовление горячей воды. Хочу их присоединить к одному дымоходу. Высота потолка 4метра. Одноэтажная котельная с плоской кровлей. Подскажите как возможно такое поделючение.

  10. Аслан

    Добрый день. При установке котла в квартире на 1 этаже в 5 этажном доме, в Горгазе требуют установить атмосферный дымоход, при этом у меня на котле уже установлена турбовытяжка. Насколько законно это требование? Спасибо.

    • Администрация

      Здравствуйте. Скорее всего модель Вашего котла более современная, что требует установки атмосферного дымохода.

  11. Владимир

    Можно ли установить карман для сбора конденсата на чердаке

  12. Владимир

    В Деревянном доме, полноценный цокольный этаж с пластиковыми окнами установлен настенный газовый котел с штатным коаксиальным трубопроводом, расстояние трубы до земли равно 1м 10 см. Газовая служба требует увеличить расстояние до 2х метров. У вас на рисунках показано расстояние трубы до земли 0,3 метра. Где можно почитать про такой допуск в установке коаксиального дымохода газового котла.

  13. Евгений

    Здравствуйте. Подскажите, пожалуйста, можно ли герметизировать стыки трубы металлизированной клейкой термостойкой лентой? Спасибо.

  14. Таисия

    В многоквартирном доме соседи трубу горизонтального дымохода вывели из стены на уровне роста человека и примерно в двух метрах от моей входной двери и окна у других соседей, кроме того, труба «дышит» в 30 см. от бельевых веревок (другого места для них во дворе нет) и на проходящих мимо по дорожке людей. Насколько это для нас опасно? Какие существуют нормы установки такого дымохода и безопасности людей? На фото 2 — моя дверь .

    Прикреплённые фотографии:
  15. Елена

    коаксильный дымоход подходит для котлов с открытой камерой сгорания?

  16. Зачем ссылаться на устаревшие документы? Вместо СНиП 2.04.05-91 сейчас действует СНиП 41-01-2003.

  17. Сергей

    У меня в частном доме был сделан дымоход из асбестоцементных труб так вот они служат уже 26 лет и за это время оцинкованные прогорели, разложилась простая общедоступная нержавейка, которая везде продаётся и в результате подводящие трубы от котлов пришлось заменить на пищевую нержавейку. Пока наблюдаю.

  18. александр

    Установили на котел бакси слим 1230 ин турбонасадку от протерма 30. Бывает иногда котел включается со взрывом. В чем делоне пойму

  19. Добрый день.
    Старый котёл потёк. Вызвала мастера,он взял деньги и привез мне котёл. Вызвали сервисное обслуживание, поставили котёл на гарантию,хотя котёл не работал,выбивало ошибку 003, датчики срабатывали. В моем случае подошёл котёл бы с турбиной. Скажите, имею я право требовать исправить и поменять котёл от тех,кто мне его поставил?

  20. Фото жесть, ну и в некоторых моментах, рекомендуемые расстояния меньше чем указано в строй нормах..

    Прикреплённые фотографии:
  21. С эстетикой на фото жесть..
    Руки бы поодбивать бы монтажникам..

    Прикреплённые фотографии:
  22. Денис

    У меня вопрос: какой высоты должны быть трубы от уровня шифера, на ближайшей крыше(см. фото), если от труб на расстоянии в 2 метра стоит соседский дом? Раньше ближайший дом был двухэтажный, а соседского вообще не было. Поэтому такое недоразумение.:-) И если можно со ссылочкой на нормативный акт. Я не смог найти к сожалению. Заранее огромное спасибо.

    Прикреплённые фотографии:
  23. Вадим

    Здравствуйте! У меня стоит атмосферник напольный на кухне в таунхаусе. Могу ли я поставить настенный котел с закрытой камерой сгорания (не конденсационный) и подключиться к старому дымоходу из нержавейки 150мм новой трубой через адаптер, а воздух брать из помещения или через стену. Или, как говорят некоторые, нужно покупать новую трубу 12 метров для напорного выхлопа из специальной нержавейки за много денег и продевать ее в старый дымоход ? (зачем — не ясно). Спасибо

  24. Андрей

    Газовый котел котел Baxi 24 кВт, выход коаксиальный на улицу 100/60, высот ниже 2 м, надо делать сэндвич наверх.,
    можно ли сделать сэндвич-дымоход 80 мм внутреннего диаметра (внутренний диаметр коаксиального 60 мм)

    Прикреплённые фотографии:
  25. Андрей

    Газовый котел котел Baxi 24 кВт, выход коаксиальный на улицу 100/60, высот ниже 2 м, надо делать сэндвич наверх.,
    можно ли сделать сэндвич-дымоход 80 мм внутреннего диаметра (внутренний диаметр коаксиального 60 мм)

Добавить комментарий

Прикрепить фото [до 3-х шт.]
Перейти к содержимому Adblock
detector
