GSM модуль для котлов отопления: организация управления отоплением на расстоянии

Бесперебойное и корректное функционирование отопительной системы является одним из показателей комфортной жизни в любом доме или квартире. Используя такое современное оборудование, как GSM модуль для котлов отопления, можно удаленно управлять котельной с помощью мобильной связи. А ведь это очень удобно, согласны?

Предлагаем разобраться, как работает инновационная система управления, какие основные и дополнительные функции способен выполнять GSM модуль. Чтобы вы смогли понять, насколько целесообразно вкладывать средства в покупку такого оборудования, мы перечислили преимущества и недостатки удаленного контроля.

Кроме того, мы подготовили обзор популярных моделей GSM модуля, а также обозначили нюансы его установки, подключения к телефону и настройки оптимальных параметров.

Как работает GSM модуль

Процесс управления работой котла происходит благодаря небольшому прибору, в который встроен регулируемый процессор (контроллер). Он перерабатывает и передаёт данные от котла к пользователю и наоборот (функция обратной связи) в виде текстовых сообщений.

Основная задача модуля — поддерживать заданные ранее настройки и оперативно реагировать на любые изменения в автономном отоплении.

Пользователь GSM модуля удалённо контролирует систему отопления при помощи мобильной связи, устанавливая или меняя необходимые температурные показатели

Подобное оборудование особенно пригодится владельцам дач, загородных домов или тем, кто часто оставляет своё жильё на долгое время без присмотра. GSM модуль может выступать частью управления отопления в умном доме.

Что входит в комплект GSM

Комплектация зависит от производителя и модели товара. В стандартную входят перечисленные ниже детали.

Контроллер (GSM-модуль) — прибор с различным количеством входов, возможностью расширения, если понадобится подключить дополнительные функции. Модели в низком ценовом сегменте содержат пару стандартных функций и рабочих режимов. В более дорогие приборы заранее встроен регулятор управления на неделю.

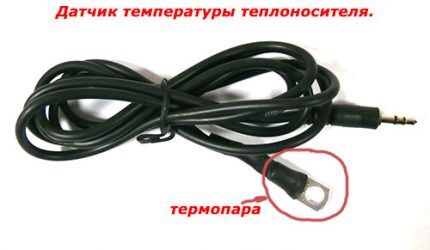

Переносные температурные датчики, от двух до десяти – это зависит от типа модуля. Предназначены для разных помещений, в том числе есть и наружные. Оптимальное количество – пять, при условии, что один из них будет на улице.

Стандартный вид датчика тепла (уличный и комнатный) для регулирования показателей температуры во всем доме или в определённых комнатах

GSM-антенна необходима для усиления сигнала. Она отвечает за установление беспрерывной связи с владельцем оборудования и с вышками сотового оператора.

Через реле (в большинстве моделей до 3 шт.) реализуется обратная связь с владельцем. В руководстве пользователя во всех модулях есть список кодов, характеризующих все штатные и нештатные ситуации и коды для обратной связи.

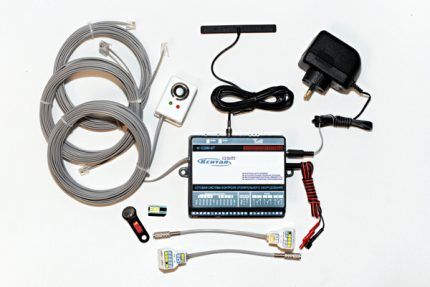

Стандартная комплектация gsm модуля на примере модели 4Т от производителя «Кситал». Все комплектующие соединены и подготовлены к монтажу (+)

Дополнительные датчики (например, движения и возгорания) также необходимы. Чаще пользователи самостоятельно докупают их в зависимости от потребностей.

Аккумулятор может дополнительно присутствовать в некоторых моделях. Производители чаще всего ставят литий-ионный. Это важный компонент, так как от него зависит время автономной работы. Если напряжение отключится, то питание в автоматическом режиме перейдёт на аккумулятор.

Ёмкости батареи должно хватать для полноценной работы GSM модуля минимум до пяти часов, лучше – до двух суток. Если вы знаете, что в вашем районе перебои в электросети происходят часто, то имеет смысл приобрести аккумулятор большей ёмкости.

Мастер-ключ препятствует вмешательству сторонних лиц в систему отопления и снимает установленные вами блокировки.

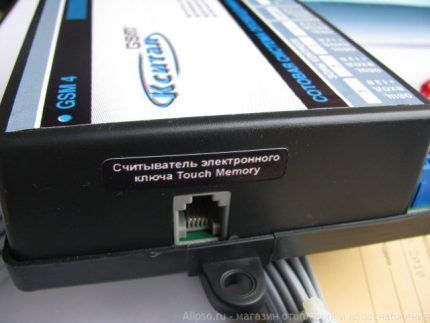

Считыватель электронного ключа Touch memory в модели GSM модуля Ксисал. Используется для защиты от несанкционированного вмешательства в управление котлом

Кроме того, в комплекте можно обнаружить считыватель электронных ключей, сенсорный экран, колодки для подключения к котлу, бухты соединяющих проводов. Комплектующие вы сможете при необходимости докупить или «собрать» набор под свои потребности.

Функционал удаленного контроллера

Количество функций в любом GSM модуле ограничено и определяется следующими факторами: количеством каналов и, соответственно, датчиков, которые через них можно подключить, особенностями дистанционного управления, а также возможностью регулирования показателей отопления.

Основные и дополнительные опции

Стандартный набор датчиков сканирует температуру, давление и регистрирует утечку газа, настройка дополнительных – автоматически подключает новые функции. Такие датчики могут быть цифровыми или аналоговыми. Чаще производители используют аналоговые, но это зависит от интерфейса самого модуля.

Перечисленные основные функции гарантируют бесперебойный и стабильный контроль системы отопления и реализуют принципы работы устройства:

1. Включение и выключение всей системы отопления.
2. Возможность включить/выключить, перезагрузить котёл или дополнительное оборудование.
3. Дистанционное изменение настроек работы котла, интенсивности температурного режима во всем доме или в отдельной комнате, просто выслав SMS с необходимым кодом. Это позволит снизить потребление газа до 25-30%.
4. Ежедневное информирование посредством мобильных сообщений о состоянии котла, а именно: извещения о параметрах работы, температурном режиме, а при необходимости и об аварийных ситуациях, автоматическом выключении прибора из-за поломок.
5. Использование pin-кода для сим-карты, чтобы избежать подключения третьих лиц и любого мошенничества.
6. Оперативное информирование об аварийном отключении системы отопления в связи с пожаром, течью или какой-либо поломкой, если владелец заранее подключил для них дополнительные датчики реагирования. Интеллектуальная система, в случае возникновения аварийной ситуации, сама предпринимает шаги. Например, при утечке газа отключает котёл или всё оборудование.
7. Контроль стабильности электрического напряжения — защита от резких скачков энергии.
8. Автономный режим работы контроллера  — его обеспечивает наличие аккумулятора. Если отключится электричество, то модуль будет работать на этом аккумуляторе. Но помните, что при отключении питания работать будет только функция отправки сообщений, так как для работы котла требуется беспрерывный ток.
9. За счёт снижения нагрузки на отопление увеличивается срок службы оборудования.

Пользователи заранее устанавливают минимально и максимально допустимые значения параметров (например, температурного режима). При выходе показателей за пределы заданного диапазона владелец получает об этом SMS-сообщение.

Некоторые современные модификации модулей GSM могут отображать статистику по работе котла в виде создания временных графиков.

Для удобства пользователей модуль может «отчитываться по SMS» не только хозяину, но и другим членам семьи. Вы сможете подключить от 2 до 10 номеров, в зависимости от модели оборудования

Если уезжаете за границу и роуминг дорогой, тогда можно использовать один из других номеров. В некоторых моделях модулей доступен контроль посредством голосовых сообщений.

Функциональность, даже при стандартной комплектации, получается высокая. В результате пользователь сможет полностью контролировать отопительную и другие системы в своё отсутствие.

Дополнительные функции не являются основополагающими при выборе модуля, но существенно упрощают жизнь владельцам:

1. Возможность подключить дополнительное реле для новых датчиков.
2. Запуск дополнительного оборудования и возможность управлять им при помощи сотового на расстоянии.
3. Функция контроля давления в котле на твёрдом топливе.
4. Отслеживание уровня солярки, если котёл на жидком топливе.
5. Подсчёт количества и качества гранул в отсеке пеллетного теплового агрегата.
6. Проверка фидера котла.
7. Включение аварийной сирены.

Если установить дополнительные датчики, то появится возможность осуществления следующих функций:

• охрана помещения при наличии датчиков движения (может быть внутренний – для дома и внешний – для участка);
• противопожарную функцию гарантирует показатель задымлённости — пользователь заранее указывает граничные цифры;
• предупреждение о затоплении — датчик протечек подаст сигнал и перекроет воду.

Именно разнообразные датчики и правильная настройка модуля гарантируют то, что вы будете точно знать, что происходит со всем контролируемым оборудованием.

Режимы использования оборудования

От выбранного режима управления зависит, когда и какую информацию вы будете получать о работе контролируемого оборудования:

• Автоматический, при котором система работает согласно ранее установленным параметрам, с анализом информации по всему дому или же в отдельных прогреваемых помещениях. Вы получаете в заданное время отчёт о работе отопления.
• Ручной (обратная связь от пользователя к системе) предполагает отправку пользователем сообщения с кодовым словом или совершением звонка для изменения тех или иных настроек или режимов. Например, вы хотите узнать температуру в какой-то комнате или увеличить её для прогрева всего дома.
• Тревожный. Если происходит сбой в электросети, задымление, образовалась течь, скачки газа, некорректная работа оборудования (остановка работы котла в связи какой-либо поломкой), то вам оперативно поступает сообщение о поломке.

В последней ситуации модуль может заблокировать повреждённый элемент или выключить всю систему. Кроме того, во время аварии тревожные sms-ки поступают на все указанные ранее номера.

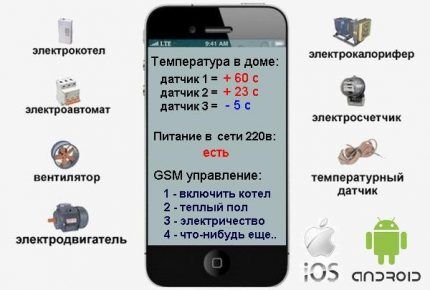

Образец отчёта в программе мобильного телефона о жизнедеятельности котла при активированном стандартном режиме (обозначен у пользователя как «0»)

Все три режима доступны в модулях стандартной комплектации, но важно корректно настроить их работу при монтаже системы.

Популярные модели по оценке пользователей

В список включены ходовые модели на российском рынке с оптимальным сочетанием цены и качества:

• Кситал GSM с модификациями 4Т, 8Т и 12Т — цифры означают количество зон/комнат, которые можно контролировать. Прибор подходит для любого котла, стоимость от 8 до 10 тысяч рублей.
• Sapsan Pro 6 для любого котельного оборудования, можно привязать до 10 номеров. Стоимость от 10 до 16 500 рублей.
• Telcom 2 только для De Dietrich, предполагает подключение до 5 номеров.
• GSM модуль от Teplocom подходит к любой системе отопления и предполагает минимальные настройки. Запрашивают от 6 000 руб.
• Vitocom 100 только для Viessmann, возможно подключить не более двух номеров. Цена варьируется от 26 до 30 тысяч рублей.
• Logomatic PRO GSM только для Buderus (чаще используют для напольных котлов), максимальное количество номеров – 16. Такая модель обойдётся в 30 000 рублей.

При выборе ориентируйтесь на то, сколько оборудования вы хотите контролировать, какой оно мощности, какие дополнительные показатели вы желаете подключить и особенности теплового режима в помещении.

Особенности установки с точки зрения потребителя

Кто бы ни проводил монтаж GSM модуля (вы сами или специалист), обязательно удостоверьтесь, что соблюдены эти условия:

• в месте монтажа сохраняется оптимальная влажность, как и при установке котла;
• если переносная антенна отсутствует, то проверьте, чтобы передаче сигнала ничего не препятствовало, например, бетонное перекрытие;
• обратите внимание на длину кабеля антенны, если потребуется вынести его в другое место;
• подсоединяйте модуль при выключенном котле и через УЗО, дабы защитить оборудование от скачков напряжения;
• заранее проверьте, что между датчиком температуры и контроллером расстояние не больше ста метров — для лучшей связи.

В начале работ необходимо ввести номера телефонов, на которые будет поступать информация. Затем поступит проверочный код в виде SMS.

Когда вы приобретёте новую карту, то сразу пополните счёт минимум на 300 рублей и попросите оператора отключить все сообщения с платной рекламой, чтобы она не занимала пространство и не сбивала контроллер. Обратите внимание, что у сотового оператора в районе установки такого модуля должен быть бесперебойный сигнал.

Для подключения к модулю можно использовать сим-карту любого оператора сотовой связи. Главное — убедиться в бесперебойности и качестве сигнала

После монтажа обязательно протестируйте работу GSM-модуля. Пусть кто-то выйдет с телефоном на улицу, а кто-то останется в доме. Важно проверить, как быстро при определённых изменениях работы котла будут поступать сообщения.

На телефон поступает автоматический sms-отчёт о состоянии работы котла и других ключевых показателях работы системы. Подсказки помогают правильно настроить оборудование

Также необходимо настроить температурный режим, который регулируют уличный и комнатный датчики. Перед этим обратите внимание, что в документации к котлу указаны минимальная и максимальная температура, при которых он будет работать без сбоев.

Комнатный датчик отвечает за тепловой режим внутри помещения. Его в некоторых моделях можно настроить на всю неделю. Например, в рабочие дни актуальны три вида настройки температуры: утром и вечером – высокая, потому что все дома, днём – низкая, ночью – тоже низкая или ближе к средней для комфортного сна.

Пользователь gsm модуля при смене погоды может удалённо менять температуру воздуха во всём доме, используя специальное приложение на планшете (телефоне)

На выходных все дома, поэтому выбирайте наиболее комфортный для всей семьи обогрев. Такой режим называется «общий». Если же вы хотите задавать температурный режим в отдельных комнатах, то включайте «зональный». Он отвечает за нагрев воздуха в отдельных комнатах.

В режиме «отпуск» (у разных производителей названия режимов отличаются) температура стоит на самом минимальном показателе. В этом случае вы сможете удалённо управлять автономкой для смены температуры.

Например, находясь по дороге домой, отправить SMS со специальным кодом или же просто введя нужную цифру для смены температурного режима.

Если планы изменились, то пользователь всегда сможет удалённо настроить комфортный температурный режим и вернуться в тёплый дом

Если к системе подключён и бойлер, то можно изменять не только температуру воды, но и систему нагрева. При переходе на летний режим котёл не отключается, а работает на минимальной мощности.

Обратите внимание, что есть режим «антизамерзания», который время от времени включает котёл для поддержания корректной работы всей отопительной системы.

Уличный датчик реагирует на смену температуры за окном .Специалисты называют этот режим наиболее перспективным. Если градус понижается, то котёл автоматически поднимает температурные показатели.

После монтажа также протестируйте обратную связь с автономным отоплением. Для этого отправьте сообщение с командой-кодом.

Когда пользователь отправляет sms-ку с кодом (функция обратной связи), то ему поступает ответ с показателями работы системы отопления

Технически связь реализуется через реле, которое напрямую связано с газовым котлом.

Преимущества и недостатки GSM устройства

Вот что получит клиент, подключив GSM модуль:

Безопасность. Главная цель GSM модуля – контроль системы отопления и дополнительного оборудования, своевременное информирование об уже случившихся или возможных поломках. Подключив, например, дополнительный датчик бьющегося стекла, сможете оперативно среагировать, если в дом забрались воры.

Комфорт. Управление ключевыми показателями отопления и связанных с ним систем без физического присутствия потребителя рядом с ними. Например, возвращаясь домой, без проблем заранее прогреете воду в бойлере до необходимых показателей или увеличите температуру во всём доме, отправив одно сообщение.

Экономия. Когда никого нет дома, то температура может быть самой минимальной, и вы, таким образом, сократите платёж за тепло на существенную сумму. А отсутствие постоянной нагрузки на систему отопления поможет продлить жизнь котлу, бойлеру и др. оборудованию.

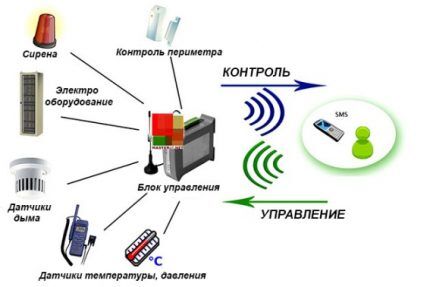

На схеме видны все преимущества модуля, которые получает его владелец. Они реализуются через грамотные настройки прибора и корректное подключение. (+)

Благодаря этим трём преимуществам и формируется товарная привлекательность модуля.

И у GSM оборудования есть и свои недостатки. Основополагающим, конечно, является высокая цена устройства.

Пользователи отмечают необходимость постоянного контроля денежного баланса сотовой связи, зависимость от работы оператора и покрытия. Это особенно неудобно для владельцев домов за городом или в отдалённых от мегаполисов посёлках.

К числу дополнительных недостатков относят: сложность самостоятельного подключения и дополнительные траты на монтаж.

Выводы и полезное видео по теме

Подробное видео о целесообразности подключения GSM модуля. Особенности работы на примере производителей Teplocom и «Кситал». Пример расположения модуля возле котла.

Инструкция по монтажу системы «Кситал». Рассказчик – профессиональный строитель. Он детально останавливается на сложностях в установке и деталях, на которые следует обратить внимание.

Видеокомментарий о работе gsm модуля Teplocom. Показаны особенности установки на примере котельного оборудования Бастион.

Несмотря на минусы покупки, такой модуль существенно упростит вашу жизнь, сэкономит деньги в будущем, продлив работу оборудования и снизив счёта за коммунальные услуги. Кроме того, устройство обезопасит от непредвиденных ситуаций с техникой, защитит пустой дом от чужаков.

Благодаря такому многофункциональному оборудованию вы сможете всегда возвращаться в тёплый и уютный дом, не опасаясь, что котёл сломался.
