Светодиодные лампы Т8: характеристики, сравнение с люминесцентными + лучшие производители

Амир Гумаров
Проверил специалист: Амир Гумаров
Автор: Максим Фомин
Последнее обновление: Май 2019

Если люминесцентные трубки в потолочном светильнике перегорели и хочется сэкономить за счет установки LED, то менять прибор освещения необязательно. Достаточно поставить в него светодиодные лампы Т8, которые специально разработаны под цоколь-патрон типа G13.

Мы расскажем, как найти оптимальный вариант линейной диодной лампочки. Подскажем, как для ее установки немного модифицировать схему питания, убрав из нее лишние элементы. С учетом наших советов вы запросто усовершенствуете прибор освещения без затрат и особых усилий.

Устройство и виды светодиодных трубок Т8

Освещение в офисах и помещениях общественных зданий чаще всего сегодня выполнено из светильников с люминесцентными лампами дневного света. Причем в большинстве своем это компактные “квадраты” на потолке с ртутными трубками под цоколь G13.

Эти осветительные приборы стандартизованы под размеры 600х600 мм потолочных систем типа «Армстронг» и легко в них встраиваются. Люминесцентные трубки в свое время повсеместно внедрялись в рамках экономии электроэнергии. В общественных сооружениях и зданиях свет часто включен круглосуточно.

Обычные лампы накаливания в таких условиях быстро перегорают и потребляют слишком много электричества. Люминесцентные аналоги превосходят их в 7–10 раз по долговечности и в 3–4 раза по экономичности.

Светильники под Т8 на потолке
Потолочные светильники с лампами Т8 – классика в освещении современных офисов, складов, торговых залов, а также учебных, административных и медицинских заведений

Однако технологии продолжают развиваться, постепенно на смену трубкам с вредной ртутью приходят светодиоды. Эта новинка еще более долговечна и потребляет уже на порядок меньше электроэнергии, нежели старые лампочки с вольфрамовой нитью накала.

«LED» (Light-Emitting Diode) по всем характеристикам выигрывает у конкурентов. Единственный недостаток таких светодиодов – это достаточно высокая цена. Но и она постепенно снижается по мере развития рынка светодиодных ламп.

Внешне и по размерам LED-трубка Т8 полностью повторяет электролюминесцентный аналог. Однако у нее принципиально иное внутреннее устройство и другой принцип питания.

Состоит рассматриваемая светодиодная лампа из:

  • двух поворотных цоколей G13;
  • колбы-рассеивателя в виде трубки диаметром 26 мм;
  • драйвера (блока питания с защитой от перенапряжения);
  • платы со светодиодами.

Колба делается из двух половинок. Одна из них является алюминиевой подложкой-корпусом, а вторая тыльная рассеивающим свет плафоном из прозрачной пластмассы. По прочности такая конструкция сильно превосходит обычные стеклянные трубки с ртутью. Плюс алюминий превосходно отводит то небольшое тепло, что образуется при работе LED-элементов.

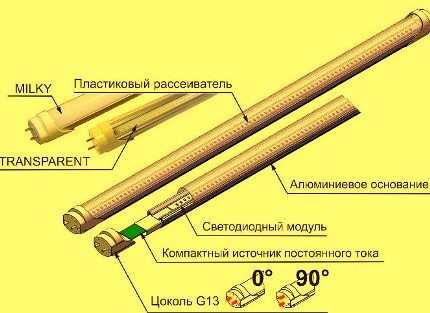

Устройство светодиодной трубки Т8
Плафон-рассеиватель бывает прозрачным (CL) либо матовым (FR) – во втором случае происходит потеря 20–30% светового потока, но зато устраняется слепящий эффект от горящих светодиодов

Для питания LED нужно постоянное напряжение на 12–24 В. Для трансформации переменного электротока, от которого запитаны светильники, в лампе предусмотрен блок питания (драйвер). Он бывает встроенным либо внешним.

Первый вариант предпочтительней, так как упрощает монтаж. Если трубка имеет встроенный драйвер, то ее нужно просто вставить на место старой. А в случае с выносным блоком питания его еще надо будет где-то размещать и закреплять.

Внешний вариант рекомендуется выбирать только при полной замене всего освещения. Тогда подобный БП позволяет немало сэкономить, к нему одному можно подсоединить сразу несколько ламп-трубок.

Количество светодиодов на плате может доходить до нескольких сотен. Чем больше элементов, тем выше светоотдача лампы и мощнее она сама. Но многое зависит и от размеров трубки.

Светодиодные лампы Т8 по длине бывают в:

  1. 300 мм.
  2. 600 мм.
  3. 1200 мм.
  4. 1500 мм.

Каждый вариант предназначен для своего типа светильников. Трубка найдется под любой размер осветительного прибора и на потолок, и для настольных моделей.

Какие лучше: LED vs люминесцентные

При сравнении с иными лампами светодиодные сильно выигрывают в плане экономичности. Однако замена люминесцентных трубок на диодки сопряжена с рядом проблем. Просто так вставлять LED в светильник на место газоразрядной лампочки нельзя.

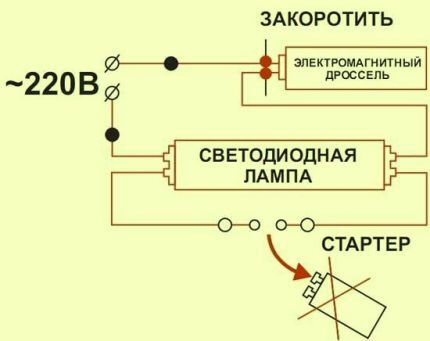

Замена люминесценок на светодиоды
Процесс замены ламп с люминофором на светодиодные аналоги требует перемонтажа проводов в светильнике, который должен выполнять профессиональный электрик – при этом такие модификации не в полной мере соответствуют требованиям безопасности

Перед установкой LED трубок Т8 в светильнике, рассчитанном изначально на подключение люминесценок, необходимо удалить пускатель (стартер). Если светодиодная лампа имеет встроенный драйвер, то ей нужно лишь прямое питание от сети 220 В.

Но в схеме еще и присутствует балласт (дроссель). Часть трубок со светодиодами совместима с ним. Они вполне могут работать без извлечения данного элемента. В этом случае необходимо только выкрутить пускатель.

Однако есть модификации линейных LED-ламп, которым балластная нагрузка совершенно не нужна и даже противопоказана. Ее также нужно удалять, соединяя провода в месте образовавшегося разрыва. Подобные переделки приводят к тому, что после поставить обратно трубку-люминесцент уже становится невозможно.

На корпусе светильника при этом обычно никаких пометок об этих модификациях контура питания не делается. В итоге приходит новый электрик и по той или иной причине вставляет люминесценку. А это прямой путь к проблемам в электросети.

Плюс ко всему замеры показывают, что подключенные через дросель светодиодные лампы Т8 могут терять до 20% КПД по энергии. А это дополнительно потребленное электричества впустую. Причем многое зависит от производителя. Одни снижают эти потери практически до нуля, увеличивая себестоимость изделия, а другие просто не упоминают о них на упаковке.

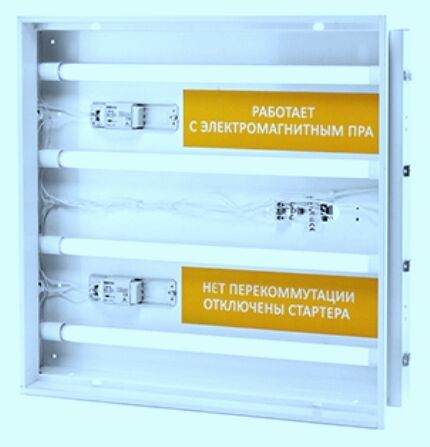

Пометки о произведенных изменениях
Все изменения в цепи питания светильника должны быть отражены в виде наклеек или надписей на его корпусе, иначе проблем в будущем не избежать

Лучше всего изначально выбирать рассчитанную на прямое подключение трубку. Тогда нужно будет лишь удалить все ненужное из светильника и сделать пометки на осветительном приборе о внесенных изменениях. Это более сложное в монтаже решение, но не такое проблемное в дальнейшем.

В общем, замена люминесценок Т8 на аналогичные по размерам светодиодные лампы имеет целый ряд плюсов:

  1. Экономия электроэнергии, потребление снижается на 50-80%.
  2. Более длительный срок службы (производители заявляют о 5–6-ти годах непрерывной работы, но практика говорит о 3–4-х).
  3. Отсутствие эффекта мерцания.
  4. Отсутствие опасных ртутных паров.
  5. Более высокая светоотдача.

Практически все модели светодиодных трубок Т8 имеют узкий световой поток в 180 градусов. Люминесцентный оппонент, наоборот, светит во все стороны, теряя большую часть того света, что направлен вверх непосредственно в корпус потолочного осветительного прибора.

Схемы подключения ламп G13 со светодиодами

Система пуска люминесцентной трубки выстраивается на основе индукционного электромагнитного (ПРА) либо электронного пускорегулирующего аппарата (ЭПРА). Если LED лампа Т8 подключается через них, то она должна быть рассчитана на работу с этими элементами цепи.

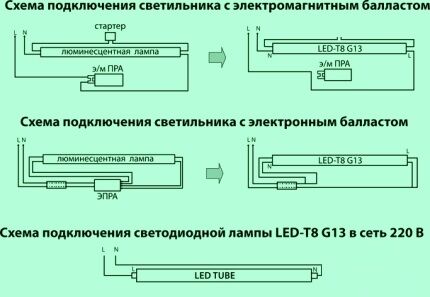

Схемы подключения LED трубок Т8
Перед началом монтажа необходимо тщательно изучить прилагаемую к светодиодной трубке инструкцию, разновидностей этих ламп и схем их подключения существует несколько

Базовых схем подсоединения новых LED-ламп вместо люминесценок две:

  1. Напрямую в сеть 220 В с полным убиранием пускателя и балласта.
  2. Через имеющийся в светильнике электромагнитный ПРА.

Первый вариант еще подразделяется на пару подвидов в зависимости от наличия внутреннего или внешнего блока питания. Если БП встроен в LED-трубку, то ее надо просто вставить в разъемы. А если лампа рассчитана на питание в 12 В, то отдельный БП придется еще смонтировать где-то рядом, а потом проводку подключать уже через него.

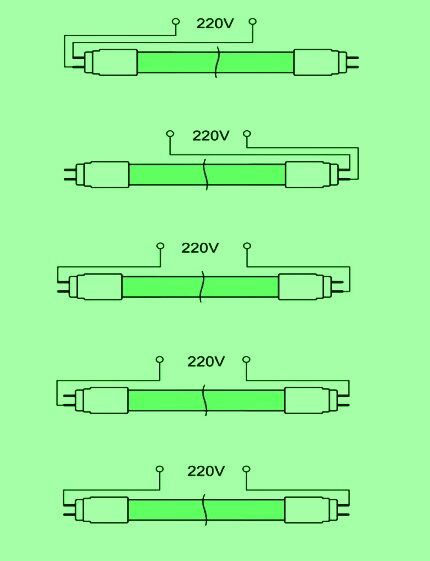

Схемы подсоединения проводов питания
Подключение проводов в зависимости от модели светодиодной лампы бывает только с одной из сторон либо сразу с обеих, точную схему их подсоединения надо уточнять в инструкции или техпаспорте лампочки

Монтаж несложен. В большинстве случаев достаточно просто вставить новую трубку на место старой. Главное выбрать ее правильно.

Если куплена простая линейная модель без возможности подключения через пускатель, то придется повозиться с проводами. Мало убрать балласт и стартер, надо еще закоротить эти места разрывов. А короткие провода в подобных светильниках часто не рассчитаны на стягивание, приходится делать вставки.

Общие критерии выбора светодиодных ламп

Чтобы грамотно выбрать LED-трубку Т8 и потом не пожалеть, необходимо внимательно изучить все надписи в маркировке изделия. Там все подробно расписано, надо лишь разбираться во всех этих цифрах и характеристиках.

Угол рассеивания и температура цвета
Практически все светодиодные трубки Т8 имеют угол рассеивания 180 градусов, чтобы световой поток полностью был направлен строго вниз: с потолка на объекты в освещаемом помещении

По цветности света (цветовой температуре) светодиодные лампы делятся на три группы:

  1. «Теплый белый» Warm White (2700–3300 К).
  2. «Естественный белый» Neutral White (3300–5000 К).
  3. «Холодный белый» Cool White (>5000 К).

Для офисов рекомендуется выбирать третий вариант с бодрящим светом. А для дома больше подойдет первый с «теплым» желтоватым оттенком. Такие лампочки не будут “нагружать” зрение излишне ярким светом.

Второй важный параметр – светоотдача (интенсивность свечения). Чем больше люмен указано в паспорте светодиодной лампы Т8, тем больше на ней стоит чипов LED. Но и тем ярче она будет светить, что не всегда полезно.

При выборе по этому показателю надо ориентироваться на старые люминесцентные лампочки. Слишком превосходить их по интенсивности света новые не должны.

Третья немаловажная цифра – степень цветопередачи (Ra либо CRI). По максимуму она может равняться 100. Это эталонный естественный свет от солнца. Но такие лампы больше предназначены для точечного освещения рабочих столов, где искажение цветов предметов недопустимо. Для обычных светильников достаточно Ra в диапазоне от 80 до 90.

По электропитанию светодиодные лампы могут быть рассчитаны на 12–24 либо 220 В. Для первых требуется дополнительный блок питания, а у вторых он уже встроен в корпус трубки.

По степени защиты корпуса для установки в офисе хватит IP20 или IP21. Особой пыли и влаги в таких помещениях нет. Если хочется взять с запасом, то подойдет IP40. Остальные модели с большим IP будут стоить слишком дорого, а потребностей в повышенной защите в бытовых условиях ноль.

Обзор производителей LED-трубок

В последние годы рынок светодиодной техники переживает бум. Количество брендов и производителей растет в геометрической прогрессии.

Это приводит к постепенному снижению цен на LED в магазинах. Однако рядовому покупателю данные процессы не всегда идут на пользу, так как есть высокий риск нарваться на откровенно некачественное изделие.

Многообразие светодиодных ламп Т8
Большинство LED-трубок произведено в Китае – если это широкой известный бренд, то ничего страшного здесь нет, однако покупать изделия неизвестного производителя из КНР не стоит

Среди многочисленных изготовителей светодиодных ламп Т8 заслуженным доверием пользуются:

  1. Из европейско-мировых — «Gauss», «Osram» и «Philips».
  2. Из российских — «Оптоган», «Navigator» и «SVeto-Led» («Newera»).
  3. Из проверенных китайских — «Selecta» и «Camelion».

Цена на светодиодные трубки для потолочных светильников во многом зависит от региона и конкретного продавца. Плюс немалую роль играют и характеристики модели.

Прежде чем купить тот или иной вариант, надо тщательно изучить надписи на упаковке.

Что делать со старым люминесцентным прибором после его замены, узнаете из следующей статьи, посвященной вопросам утилизации устройств с содержанием ртути.

Выводы и полезное видео по теме

Нюансов в выборе LED-трубки под цоколь G13 немало. Чтобы вам проще было разобраться в их ассортименте, мы сделали подборку с обзорами отдельных моделей и разбором схем подключения.

Видео #1. Переделка люминесцентного светильника под LED:

Видео #2. Обзор линейной лампы на светодиодах с описанием устройства и принципов подключения:

Видео #3. Все особенности установки светодиодной трубки вместо люминесцентной:

Популярность светодиодных ламп растет, они выгодны со всех точек зрения. Чтобы заменить ими стандартные трубки «дневного света», необходимо лишь удалить из цепи питания ряд ненужных элементов. LED-лампа Т8 изначально проектировалась под разъемы цоколя G13. Особых трудностей с ее установкой возникнуть не должно.

Пишите, пожалуйста, комментарии в расположенном ниже блоке. Расскажите о том, как подбирали линейные диодные лампы для устройства подсветки или оформления подвесного потолка. Задавайте вопросы, размещайте фото по теме статьи.
