Как подключить лампочку через выключатель: схемы и правила подключения

Вы решили собственноручно проложить в новой даче электропроводку или модернизировать существующую сеть в квартире? Согласитесь, в этой сфере есть нюансы, с которыми следует досконально разобраться ради собственной безопасности. К тому же созданная своими руками электрика обязана обеспечить безупречную работу приборов.

Мы готовы в тончайших подробностях рассказать вам, как подключить лампочку через выключатель. В реализации подобного решения применяется ряд проверенных на практике методик, с которыми вы ознакомитесь во время чтения статьи.

У нас вы найдете массу полезных сведений. Владение информацией придаст и уверенности, и сил. Досконально разобраться в вопросе помогут графические материалы и видео.

Меры по обеспечению электробезопасности

Предварительно, до начала осуществления действий по установке выключателей, осветительных приборов, их подключению друг к другу и сети, необходимо обесточить питание 220В той части домашней разводки, где предполагается производство электромонтажных работ.

Это делается на входном электрическом щитке отключением общего или соответствующего группового коммутатора.

Во избежание домашнего травматизма производите работы на высоте не со стремянки, а стола или другой просторной устойчивой поверхности

Если в процессе монтажа к щитку возможен доступ посторонних лиц (например, расположенному на лестничной клетке многоквартирного дома), надлежит разместить плакатик с предупреждающей надписью «Не включать!».

Убедиться, что напряжение на оголенных контактах действующих электроприборов и проводки отсутствует, нужно непосредственно перед работой. Проще всего в домашних условиях это реализуется с помощью индикаторной отвертки, исправность которой незадолго до испытаний проверяется от рабочей сети.

Рекомендуется прежде, чем брать контакты и провода голыми руками, еще раз удостовериться в отсутствии напряжения, прикоснувшись тыльной стороной ладони, пальцев правой руки попеременно ко всем из них. Сухая неповрежденная кожа тыльной стороны кисти обладает повышенной сопротивляемостью воздействию электрического тока.

Суть подключения лампы через выключатель можно наглядно представить на демонстрационном стенде:

Инструмент для выполнения работ

В процессе выполняемых электроработ домашнему мастеру понадобится набор следующего монтажного инструмента:

1. Острый нож.
2. Пассатижи (плоскогубцы).
3. Кусачки-бокорезы.
4. Отвертки шлицевые тонкая и средняя, возможно, крестовая средняя.

Для изоляции внутри разветвительной коробки или корпуса светильника соединений проводов может потребоваться изолента. В данных случаях использовать рекомендуется ленту ХБ. Она со временем не расплавляется и не прикипает к изолированным ею постоянно нагревающимся контактам, а только засыхает. При необходимости, хорошо крошится пассатижами.

Прежде, чем приступать к самому несложному монтажу, нарисуйте схему подключения электроприборов так, как будет понятно вам, и продумайте порядок действий

Отлично, если есть специальный инструмент зачистки проводов – стриппер или кусачки с прорезами для снятия изоляции. При отсутствии таких приспособлений и большого объема работ можно обойтись народным средством, доработав бокорезы.

Для этого надфилем в режущих кромках ближе к шарниру делаются противоположные пропилы, которые вместе должны образовать отверстие размером немного большим диаметра оголенной жилы провода.

Рекомендуемые кабели и провода

Для новой прокладки домашних электросетей освещения рекомендуется использовать кабели ВВГнг с однопроволочными медными, 1,5 кв.мм сечением, в негорючей изоляции неодинаковой расцветки жилами:

• синей – нулевой рабочей,
• желтой с зеленой полосой повдоль – нулевой защитной (заземляющей),
• любого другого цвета – фазными.

При монтаже желательно соблюдать сочетание единообразия цветов с их функциональным назначением. Это требование обезопасит, а также упростит дальнейшее обслуживание электрической разводки.

Делая новую разводку, везде, где предусмотрено конструкцией электроприборов, обязательно подсоединяйте нулевую защитную (заземляющую) жилу и не используйте ее для других целей

В домах, где проводка еще алюминиевая, замену отдельных участков осветительных линий, заделываемых под штукатурку, необходимо производить проводом АППВ-1,5, имеющим алюминиевые жилы или аналогичным кабелем при открытом прокладывании. Одинаковый материал используется из-за окисления мест контактов-скруток алюминия и меди внутри разветвительных коробок.

Если возможно скрутки заменить клеммными соединениями, допускается применение медной проводки. Настоятельно НЕ советуется применять никакие кабели, провода с многопроволочными (мягкими) жилами.

Применение разветвительной коробки

Кабели, провода не идут напрямую от щитка к электроприборам, от выключателей к лампочкам. Все отходящие, приходящие линии электрооборудования встречаются в специфических монтажных узлах, называемых разветвительными коробками. Там они связываются определенным образом.

С правилами установки разветвительных коробок, называемых также распаечными, ответвительными, на сленге электриков распаячными, ознакомит следующая статья. Рекомендуем ознакомиться с полезным материалом.

Чаще всего коробки имеют внутри пустое пространство. Провода разных линий между собой тогда соединяются при помощи скруток. Чтобы обеспечить надежность, рекомендуется хвостики соединений обрабатывать особой сваркой. Медные жилы возможно просто пропаивать.

Перед укладыванием вовнутрь открытые контакты изолируются друг от друга ХБ изолентой. Можно на скрутки проводов навинчивать специальные изолирующие зажимы. Здесь лента-изолятор уже не понадобится.

Не применяйте для изоляции скруток изоленту типа ПВХ – со временем она приклеится к контактам так, что при необходимости ее трудно будет убрать

Если коробка снабжена винтовыми клеммами, контакты тогда выполняются с участием них. Такие устройства позволяют соединять алюминиевые проводники и медные. Клеммы могут использоваться зажимные, но это при наличии места, достаточного для укладки соединенных ими концов проводов.

Удаление изоляции с проводки

Для снятия части внешней изоляции кабеля ВВГнг требуется нож. Он должен быть таким острым, что даже неопытный домашний мастер смог бы совершать уверенные надрезы.

Первый разрез делается от конца вдоль оболочки на 3-4 см. После этого одной рукой берутся за пучок высвободившихся оконечностей проводов, а второй – тянут за надрезанную рубашку. Далее она надрывается сама.

Глубина надрыва выполняется таковой, чтобы освобожденные хвостики проводов были максимальной длины, которую позволяют уложить разветвительная коробка, подрозетник или корпус осветительного прибора. Запас сослужит верную службу в дальнейшем при подгорании ослабших контактов.

Надорванная рубашка кабеля выворачивается наизнанку и аккуратно, дабы не повредить изоляцию проводов, обрезается вкруговую.

Жилы легче всего зачищаются, конечно, инструментом для удаления изоляции – стриппером или хотя бы кусачками-бокорезами с прорезями. При отсутствии оных так же, как и ранее используется нож. Допускается применение простых бокорезов. На крайний случай, употребляются кусающие кромки пассатижей.

Снимая с кабеля участок внешней оболочки. важно не порезать изоляцию проводов, а зачищая изоляцию проводов – не повредить металлическую поверхность жил

Легкими движениями инструмента по кругу неглубоко врезаются в изоляцию и стягивают ее. Главное, не прорезать металл проводника, иначе там, где повреждение, он обязательно обломится. Хорошо, ежели сразу, а не после монтажа.

Размер оголяемого участка определяется способом подключения. Когда это винтовые зажимы клемм коробки, выключателя, люстры или бра, может быть достаточно 0,5-1 см. Для скручивания с проводками светильника потребуется 2-3 см.

Если скрутки располагаются в разветвительной коробке, действует правило, чем больше, тем лучше, особенно без пайки или сварки. Обычно 3-5 см.

При использовании навинчивающихся изолирующих зажимов, зажимных клемм к длине зачистки подходят индивидуально.

Нюансы формирования скрутки

При скручивании двух проводов, их обнаженные концы складываются буквой «Х» так, чтобы пересечение находилось у начала изоляции. Затем кончики жил зажимаются пальцами и перекручиваются, сколько возможно. Далее процессу помогают плоскогубцами.

Таким же образом соединяются три провода и более. Если соединение выходит одновременно длинным и гибким, его складывают пополам, поджимая пассатижами. Укороченной скрутке требуется меньше изоленты.

Чем больше длина очищенных хвостиков проводов, тем легче будет делать скрутки, и надежней получится контакт – а лишнее всегда можно подрезать

Изолента начинает накладываться с заводской изоляции проводов скрутки на ширину ленты. После прохода одним слоем до окончания оголенных хвостиков, делается еще пара оборотов, как бы заматывающих воздух. Эта «пустота» загибается обратно на скрутку – получается защищенный торец, и доматывается второй ряд с обязательным заходом на основную изоляцию жил.

Правильная установка выключателя

По исполнению выключатели бывают внутренней и наружной установки. Современные наружные выключатели подходят для крепления на любые поверхности без дополнительных изолирующих подставок. Выключатели внутренние прячутся в круглые гнезда в стене, оборудованные специальными стаканчиками, называемыми подрозетниками.

О том, как установить эту монтажную коробку в бетонную стену или в конструкцию из гипсокартона, подробно написано здесь. Советуем почитать предложенную статью перед началом работ.

Подрозетники – стандартный электромонтажный узел. Они используются также для оборудования розеток, потому так называются. «Подвыключательники» звучало бы не очень.

Правильным считается расположение выключателя, при котором включение происходит нажатием верхней части клавиши, выключение – нижней. Даже невысокорослому человеку это дает возможность отреагировать в экстренной ситуации и оперативно обесточить электроприбор ударом пальцев по клавише сверху вниз.

Располагайте выключатели на стенах так, чтобы их не нужно было «искать, шаря рукой в потемках», и ими легко могли пользоваться все члены семьи

При грамотном подключении на выключатель от разветвительной коробки приходит фазный провод. Прерывать цепь фазного провода, чтобы в отключенном состоянии светильник находился без напряжения – основная задача выключателя.

Следующая фото-подборка представляет процесс подключения наглядно:

Если позволяет конструкция прибора, внутри самого выключателя фазный провод подключается на верхние клеммы, а все отходящие жилы присоединяются к нижним контактам. Это правило применяется для обустройства всякой электроустановки.

Из-за конструктивных особенностей исключение из общих правил составляют проходные и перекрестные выключатели, о которых речь ниже.

Разновидности бытовых выключателей

Применяемых в современном домашнем интерьере выключателей разнообразное множество. Подробно с классификацией устройств управления светом знакомит одна из популярных статей, размещенных на нашем сайте.

При выборе домашнего выключателя уделяйте больше внимания не его дизайну, а функциональности, прочности креплений и надежности электрических контактов

По различию их функциональных возможностей выделяются следующие наиболее распространенные разновидности:

1. Выключатель одноклавишный – его миссия проста: «вкл/выкл».
2. Выключатель двухклавишный позволяет руководить одномоментно двумя независимыми цепями освещения.
3. Выключатель трехклавишный, соответственно, координирует работу в трех направлениях.
4. Выключатель-регулятор (диммер) не только включает-выключает, но и нажатием клавиши или поворотом круглой ручки, ее заменяющей, регулирует плавно яркость света ламп.
5. Выключатель с регулятором – двух-, трехклавишный выключатель, который ступенчато, переключением клавиш, управляет накалом всех лампочек одновременно.
6. Одинарный проходной выключатель. Единственной клавишей перекидывает фазу меж двух проводов. Если на один напряжение подается, то от другого отключается, и наоборот.
7. Перекрестный одинарный выключатель. Изменением положения клавиши синхронно меняет прямое подключение двух линий на перекрестное.
8. Сенсорный выключатель. Не имеет рычажков – он начинает и прекращает подачу электричества прикосновением пальцев к его поверхности.

Выключатель с датчиком движения зажигает светильник автоматически, реагируя на прохождение мимо человека.

Виды ламп для использования дома

Ламповый прогресс не отстает от выключателей. Их многообразие также впечатляет.

Приобретая энергосберегающую лампочку, стоит ориентироваться на известные бренды – ведь она должна быть не только эффективной, но и служить как можно дольше

Но и здесь определяются некоторые более ходовые виды:

1. Лампы накаливания – укоренившиеся домашние источники света в округлой стеклянной колбе с вакуумом и вольфрамовой спиралью внутри.
2. Лампы галогенные – те же лампы накаливания, наполненные специальным газом. Он повышает сроки службы, минимизирует размеры их колб. Недостаток – при установке нельзя трогать стекло колбы руками.
3. Лампы люминесцентные дневного света – распространенные в домашних условиях не очень, но тоже традиционные световые устройства (далее просто «лампы дневного света»).
4. Лампы энергосберегающие светодиодные, исходя из названия, используют свечение групп светодиодов. Могут закрепляться в обычные вкручивающиеся патроны (далее просто «светодиодные лампы»).

Энергосберегающие люминесцентные лампочки все больше подменяют привычные. Принцип работы подобен действию ламп дневного света. Вкручиваются, как лампы накаливания (далее просто «энергосберегающие лампы»).

Способы запитать лампочку через выключатель

Возможно, какая-то рассматриваемая схема взаимного подключения бытового выключателя к настенной или потолочной лампочке будет опускать подробности подвода нулевого защитного (заземляющего) провода. Думается, что его подсоединение не вызовет затруднений.

В стандартном электрическом кабеле – это жила с изоляцией желтого цвета и зеленой полосой вдоль. Место ее присоединения к электроприбору обозначается знаком .

#1: Простейшее подключение светильника

Самым элементарным является подключение «вкл/выкл» осветительного прибора к одноклавишному выключателю двумя проводами. Более всего оно подходит для одиночного однолампового светильника.

Разрабатывая новые выключатели, производители придерживаются стандартов – замена обычного «одноклавишника» электронным прибором пройдет без проблем

Когда у старой проводки всего два выходящих из потолка или стены питающих световой электроприбор провода, а переделка сложна, можно подключить светильник большего количества ламп. Но при таком подсоединении все лампочки осветительного прибора будут включаться одновременно.

Классический одноклавишный выключатель без модернизации проводки легко заменить выключателем-регулятором яркости света (диммером), выполненным единым блоком. Возможно приобрести прибор с регулятором наподобие клавиши, а можно – в виде круглой ручки.

Характеристики диммера должны соответствовать мощности подключаемого светильника. Единственно, его не получится использовать совместно с осветительными приборами, оснащенными энергосберегающими, светодиодными или лампами дневного света.

Для стандартной установки в обычные подрозетники промышленностью освоен выпуск сенсорных выключателей, имеющих функции только «вкл/выкл». Они также подключаются двумя проводами и могут подменять собой простые одноклавишные.

#2: Раздельное включение ламп люстры

Обычно трех- и пятирожковые люстры устроены так, что лампы можно подключать отдельно или совместно группами (1+2/2+1; 2+3/3+2). Это позволяет регулировать освещенность пространства количеством одновременно работающих лампочек.

Если есть возможность, заземляющий провод лучше крепить к люстре напрямую, а не через клеммную колодку – это повысит безопасность светильника

В этом случае понадобится двухклавишный выключатель и электроразводка, как минимум с тремя проводами. Включением одной из двух или сразу обеих клавиш будет регулироваться яркость горения осветительного прибора.

Еще выключатель с двумя клавишами применяется для управления из одной точки освещением двух, чаще всего смежных, помещений независимо, например, туалета и ванной комнаты, прихожей и кладовой.

Если вместо привычного двухклавишного выключателя использовать для люстры двух- или даже трехклавишный со встроенными в клавиши раздельными регуляторами, то все ее лампы будут гореть одномоментно, а управлять их накалом получится ступенчато, переключением клавиш.

#3: Управление пятирожковой люстрой

Там, где необходимо раздельное и одновременное управление тремя независимыми осветительными приборами, устанавливается трехклавишный выключатель.

Подключая выключатель в цепь, убедитесь, что от коробки приходит именно фазный провод – всегда старайтесь посадить его на верхнюю клемму

Чтобы удивить гостей, можно через выключатель с тремя клавишами подключить пятирожковую люстру. Правда, потребуется небольшая переделка на клеммах самого светильника. От группы из трех линейных проводков один нужно отсоединить и использовать самостоятельно.

Тогда различными комбинациями нажатия клавиш трехклавишного выключателя будет возможно включение одномоментно от одной до пяти ламп (1+2+2/2+2+1/2+1+2).

#4: Светильник – один, выключателя – два

Как быть, когда коридор длинный и темный? Такую ситуацию поможет разрешить установка светильника сразу с двумя проходными одинарными выключателями в разных концах перехода. Неудобство этого способа – неопределенное положение клавиш «вкл/выкл».

Еще такой прием управления освещением применим при движении по лестнице, в пристроенном гараже (вход из дома, выход через ворота и наоборот). Дополнительный выключатель около спальной зоны не станет излишеством, если комната достаточно протяженная.

Применяя на практике нестандартные схемы подключения светильников, следует убедиться в их целесообразности, так как это увеличивает длину проводов и сложность монтажа (+)

Можно ли независимо друг от друга освещать пролеты лестницы, поднимаясь или спускаясь по ступенькам? Дополнительно понадобится еще одинарный проходной выключатель на межэтажной площадке. Нажатием всего одной клавиши он одновременно будет включать следующий светильник и выключать предыдущий.

#5: Включение лампочки из разных мест

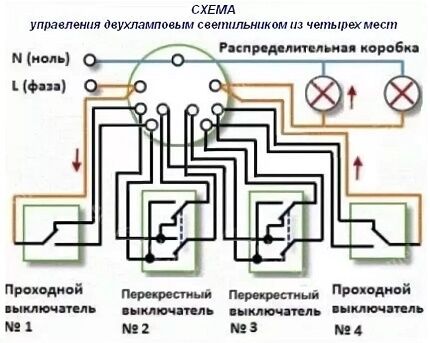

Чтобы управлять светильником более чем из двух центров, дополнительно к проходным потребуются перекрестные одинарные выключатели. Всякой новой точке – по одному.

Множество выключателей удобно, если в домашний обширный холл выходят жилые комнаты. Обитатели любой комнаты смогут независимо ни от кого включать свет у своих дверей, а выключать во всех других оборудованных вспомогательными выключателями местах.

При правильной организации мест установки дополнительных выключателей, кроме удобства пользования освещением может быть достигнута и значительная экономия электроэнергии

Этот способ целесообразен и в помещениях с планировкой гостиничного типа – много дверей, открывающихся в длинный коридор.

#6: Подключение люстры с вентилятором

Дергать за висюльку на люстре, оборудованной вентилятором, чтобы его включить неудобно. Это еще и проблематично, когда потолок высокий.

Проще использовать изученные способы раздельного подсоединения ламп люстры. Подключение вентилятора производится через одну из клавиш двух- или трехклавишного выключателя.

В первом варианте светильник гореть сможет только полностью. Во втором – лампочки будут зажигаться двумя группами.

#7: Встроенные датчики движения

Сам по себе датчик движения уже является прибором-выключателем. Но нам он интересен, именно когда имеет стандартный корпус и может быть вмонтирован в подрозетник.

Оказывается, его подсоединяют в разрыв идущей к светильнику фазной жилы как обычный выключатель. Но проблема, что для внутренней электронной схемы такого прибора требуется полноценное питание 220В, а значит, еще один провод, синий, нулевой.

В соответствии с принципами подсоединения светильника через выключатель подключают датчики движения (1). Если есть потребность в периодической постоянной работе лампы, в схему включают выключатель (2). Если один датчик не может охватить большое помещение, то к лампе подключают несколько штук. При этом именно датчики играют роль выключателя (3)

При желании установить выключатель со встроенным датчиком движения вместо одноклавишного, без замены тянущегося к нему от разветвительной коробки двухжильного провода на трехжильный не обойтись.

Выводы и полезное видео по теме

Видео представят практические приемы работы.

ВИДЕО №1 покажет пример простого подключения выключателя и лампочки:

ВИДЕО №2 поможет освоить навыки соединения и изоляции проводов:

ВИДЕО №3 расскажет, как подключать люстры и не только:

Производители на одном месте не топчутся. Все новые, более хитроумные осветительные приборы придумывают они. Но каким бы космическим ни казался светильник, всегда найдется простой способ его подключить. Основные схемы, правила соединения лампочек с выключателями, условия безопасного проведения электромонтажных работ останутся типовыми долгое время.

Хотите поделиться опытом самостоятельного электромонтажника, интересными и полезными нюансами подключения, нашли недочеты в представленном материале? Ждем ваших комментариев. Пишите, пожалуйста, в расположенном ниже блоке, размещайте фото по теме, задавайте вопросы.
