Как подключить двойную розетку: установка двойной розетки в один подрозетник

Розетка с двойным разъемом предоставит возможность одновременно питать два прибора, подключенных в отдельные электроточки. К тому же для каждой из них не нужно тянуть кабель, да и пользоваться удобнее благодаря сгруппированному расположению.

С установкой без проблем можно справиться самостоятельно, если учесть приведенные нами рекомендации. Мы готовы поделиться тонкостями выполнения электромонтажных работ. В подробностях расскажем и покажем вам, как подключить двойную розетку, как обустроить гнездо для электрической точке и обеспечить безопасность эксплуатации.

Информация, предложенная к ознакомлению, дополнена пошаговыми фото-руководствами, наглядными иллюстрациями и видео, разъясняющими нюансы установки и подключения силовых устройств.

Типы двойных розеток

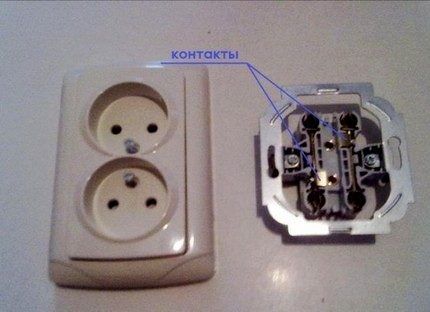

Основными элементами электророзетки выступают внешний защитный корпус и рабочая часть, включающая основание и контакты.

Они соединены между собой винтовыми клеммами – зажимами, необходимыми для подключения кабеля электрооборудования.

Единственным недостатком двойных розеток является то, что через них проблематично подключать одновременно два высокомощных потребителя электроэнергии

Существует ошибочное мнение, что двойные розетки идентичны собранным или сдвоенным моделям и представляют собой несколько расположенных впритык друг к другу независимых устройств, объединенных между собой шлейфами.

Если выполняется подключение двойной розетки к одному питающему контуру, то электромонтажные работы проводятся по схеме, схожей с подсоединением одноместной. Разница лишь в последовательном подключении двух контактных пар в пределах электроустановочного изделия

Технический прогресс не стоит на месте. Современные модели представляют собой более усовершенствованные конструкции. По величинам номинального напряжения и силы тока они разительно отличаются от розеток, которые повсеместно встречались во времена СССР.

Например, если в моделях старого образца допустимая сила тока не превышала 10А, то для современного электроустановочного оборудования этот показатель составляет 16А.

Каждую часть двухместной розетки можно подключать к отдельному контуру питания, если предварительно удалить соединяющую их на терминале латунную перемычку

На самом деле двойная розетка имеет один зажим и несколько распределительных планок. За счет этого электроток подается на обе розетки одинаково, но его уровень будет делиться в зависимости от мощности запитываемых от сети приборов.

А потому, заменяя вышедшее из строя старое устройство на новое, стоит знать его конструктивные особенности, которые предполагают определенные нюансы при монтаже.

Расстояние между выходными контактами, а также диаметр штырьков вилки у современных моделей больше, чем у традиционных аналогов, и составляет 4,8 мм вместо 4 мм

По модификации двойные розетки классифицируют на такие основные типы:

1. Открытого и закрытого исполнения. В моделях закрытого исполнения отверстия спрятаны за шторками, которые сдвигаются в сторону в момент включения прибора. Устройства этого типа незаменимы для жилищ, где маленькие дети. Шторки срабатывают только при одновременном нажатии. Благодаря этому даже при намеренном просовывании инородного предмета ничего опасного не происходит.
2. Без заземления и с заземляющими контактами. В моделях второго типа на корпус розетки выводятся заземляющие контакты, которые защищают электроприборы и пользователя от пробивающих токов, случайно «выходящих» на пластиковый корпус.
3. Для установки в помещениях с повышенной влажностью и монтажа на улице. Модели первого варианта имеют маркировку IP-44. Они оснащены корпусом, защищающим устройство от проникновения влаги. Устройства для установки на улице имеют маркировку IP-55. Их высокопрочные корпусы защищены от загрязнения пылью и проникновения влаги.

Каждый тип имеет соответственную буквенную маркировку. К примеру: «А» указывает, что это американская двойная розетка, «В» сообщает о наличии заземляющего контакта.

В зависимости от типа исполнения и материала изготовления устройства делятся также на стандартные и полярные, накладные и выполненные на заказ

Среди последних разработок особой популярностью пользуются запрограммированные розетки. Оснащенные таймером устройства включаются и отключаются самостоятельно от питания по истечении установленного временного интервала.

Защитный корпус современных розеток выполняют из термостойкой небьющейся пластмассы. Для повышения декоративных качеств его украшают разнообразными вставками.

Благодаря разнообразию вариантов дизайна можно подобрать устройства, которые будут незаметны в интерьере либо же, напротив, выступать его достойным украшением

Планируя устанавливать двойную розетку самостоятельно, специалисты рекомендуют выбирать простые модели без каких-либо модификаций. Либо же отдавать предпочтение двойным розеткам с пружинным выбрасывателем вилки. Такие модели удобны тем, что оснащены пружинками, которые срабатывают при извлечении вилки из прибора.

Чтобы обезопасить себя, сведя к минимуму риск аварийных ситуаций, стоит выбирать продукцию проверенных производителей: «Schneider electric», «ABB», «Legrand».

Особенности монтажа устройства

Двойная розетка имеет один подрозетник с двумя разведенными клеммниками и одну монтажную часть для проводов.

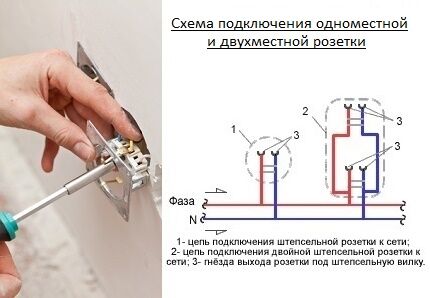

Двойная розетка представляет собой моноблок, состоящий из двух штепсельных разъемов, и потому схема ее подключения в один подрозетник будет несколько сложнее

При желании обустройство электроточки можно выполнить и своими силами, не прибегая к услугам мастера.

Использовать перемычки допускается лишь при условии, что к электроточкам планируется подключать не слишком мощные приборы. При подключении мощного оборудования мастера рекомендуют осуществлять параллельное подключение двух розеток, создавая ответвление проводов на каждую точку.

Но в любом случае для предупреждения аварийных ситуаций суммарная нагрузка на такой тип розеток должна составлять не более 16А.

В случае необходимости монтажа розетки с двумя разными подрозетниками ниши для их установки потребуется предварительно просверлить электродрелью, выдерживая при этом одинаковое расстояние между дырочками.

Материалы для подключения

Провод для подключения электроточки должен быть выполнен из того же металла, что и магистральный кабель. К примеру, при использовании алюминиевого кабеля перемычка также должна быть выполнена из алюминия.

Чтобы обеспечить равномерное распределение поступаемой электроэнергии, кабель, используемый для подключения, должен иметь такое же сечение, что и основная проводка в комнате

Для монтажа двойной розетки требуется также:

• плоская и крестовидная отвертки;
• инструмент для зачистки оплетки;
• пассатижи;
• изолента.

В целях безопасности на случай пожара любые электрические провода рекомендуется укладывать в гофру. Такое решение удобно и тем, что не требует пробивки стены, а также упрощает замену поврежденного провода при последующей эксплуатации.

Технология установки двойной розетки

Установка двойной розетки в один подрозетник требует выполнения определенных подготовительных действий. Первым делом следует определить принадлежность проводов, узнав, где фаза и ноль.

Самый простой способ – изучить кодовую маркировку изоляции:

• фазный провод окрашен в красный или коричневый цвет (реже белый или черный);
• нейтраль имеет бело-синюю или голубую изоляцию;
• заземление всегда окрашено в зелено-желтый цвет.

Подробно с особенностями маркировки жил электрокабеля ознакомит следующая статья, с которой мы советуем ознакомиться. Но для большей надежности лучше перестраховаться, выполнив измерения.

Незаменимым помощником в этом деле станет обычная или электронная отвертка, оснащенная на конце индикатором – лампочкой или светодиодным определителем

Чтобы определить принадлежность проводов, снимают крышку с вышедшего из строя устройства и по очереди прикасаются отверткой с чувствительным индикатором к каждому оголенному проводу: на нейтральном – световой сигнал будет отсутствовать, а на фазе – загорится.

Если провода заземления в доме не предусмотрено, работа по установке немного упрощается.

Прежде чем приступать к обустройству электроточки, необходимо обесточить помещение. Для этого рычаги автоматических выключателей на щитке опускают вниз, переводя в положение «выключено». В месте установки двойной розетки напряжение рекомендуется проверить повторно.

Если на фазе еще присутствует ток, это указывает, что еще не все подводящие линии обесточены. Поэтому так важно перед началом работ отключать все автоматы, а не ограничиваться только теми, что контролируют идущие к розетке провода.

Двойную штепсельную розетку с защитным контактом устанавливают, если устроена система заземления частного дома. В многоэтажных домах нет смысла в приборах с заземлением, т.к. там выполнено зануление

Нанесение разметки на стену

Розетку размещают неподалеку от идущего в стене провода или от распределительной электрической коробки. Место размещения будущего устройства намечают карандашом.

Перед тем как поставить двойную розетку с двумя «стаканами», необходимо определить расстояние между просверленными отверстиями. Для этого отмечают центр первого подрозетника. Это точка пересечения диагоналей. По такому же принципу определяют центр второго устройства.

На отмеченном месте в стене выполняют углубление таких размеров, чтобы в него свободно поместился стакан – внутренний корпус устройства

Для просверливания отверстия в самой стене используют коронку, диаметр которой на пару миллиметров превышает размер приобретенного подрозетника. Если с кирпичной или гипсокартонной стеной проблем возникнуть не должно, то для просверливания отверстия для установки розетки в бетонную стену придется выставить на перфораторе ударный режим.

С правилами и технологией монтажа подрозетников в стены из бетона и гипсокартона ознакомит материал, собранный и систематизированный в предложенной нами статье.

Глубина отверстия должна быть такой, чтобы «стакан» не выступал за поверхность стены. Просверлив нишу, необходимо вычистить ее середину. Для этого используют зубило и молоток. Гипс без особых сложностей можно сбить стамеской или отверткой.

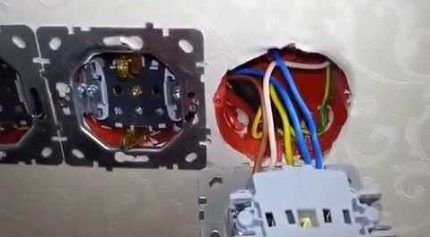

Разводка розеток и скрутка проводов

Этот этап очень ответственный и к его проведению необходимо подходить со всей внимательностью и осторожностью. Задача мастера – присоединить питающий провод к контактам. Для этого от распределительной коробки протягивают провод к двойной розетке.

Саму розетку посредством откручивания крепежных винтов с помощью отвертки разбирают на две составляющие, отделяя лицевую панель от механизма

Установленную ранее корону необходимо заменить сверлом. Диаметр сверла должен быть чуть больше сечения подводимого к розетке провода либо же диаметра гофротрубы, в полости которой подводимый провод будет лежать. Идеальный вариант – когда диаметры сверла и провода совпадают.

Через одно из монтажных отверстий подрозетника заводят главный провод. А вспомогательный – запускают через второе отверстие.

Скрутку проводов выполняют непосредственно в «стакане». Перед выполнением работ крайние полтора сантиметров концов зачищают от оплетки стриппером — инструментом, который не перекусывает провод.

За неимением такового можно воспользоваться острым ножом, сначала подрезав им обмотку вкруговую, а затем аккуратно сняв с провода. Для удобства сборки края жил поднимают вверх.

Чтобы продлить срок службы розетки, оголенные концы проводов нужно запаять, либо же применить латунный контакт. Второй вариант является более удачным, поскольку не только упрощает последующее использование розетки, но и обеспечивает высокую безопасность работы устройства.

При подключении проводов нельзя их концы сильно зажимать в клеммах, поскольку под действием больших усилий можно их повредить

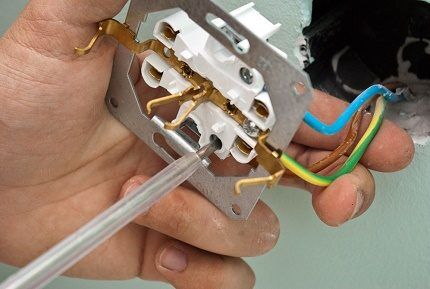

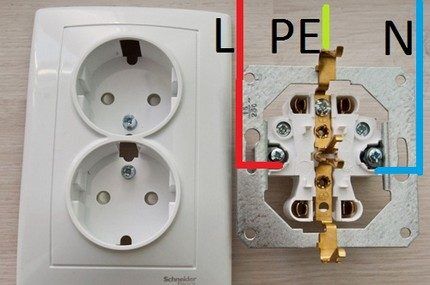

При подключении розетки с заземлением всегда руководствуются правилом разводки: справа – фаза, слева – нейтраль. Заземляющий кабель присоединяют к верхней и центральной клемме устройства, оснащенной выступающими «усиками», которые нередко выступают за пределы корпуса устройства. Заземляющий контакт закрепляют по той же схеме, что и фаза и ноль.

Нельзя крепить к одной пластине фазу и нейтраль, поскольку это спровоцирует короткое замыкание и порчу всей проводки.

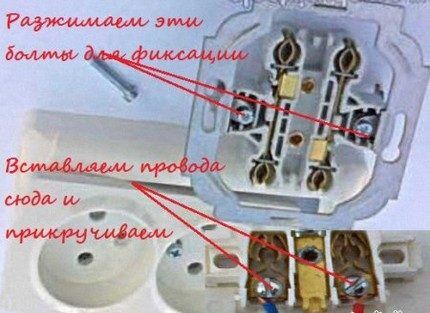

Зафиксировав провода в контактных отверстиях, разжимают «усики», откручивая их по часовой стрелке с помощью специальных болтов

Завершив установку электрических соединений, переходят к монтажу подрозетников.

Тонкости крепления подрозетников

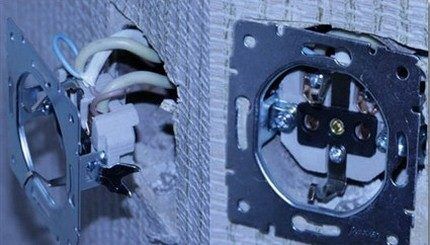

Подрозетники с присоединенными к ним питающими кабелями закрепляют с помощью размещенных по бокам держателей. Они могут идти в комплекте к устройству, либо же их придется приобрести отдельно. Встречаются также модели, не оснащенные фиксирующими лапками, закрепление которых осуществляют посредством прикручивания на шурупы.

По мере закручивания винтов по часовой стрелке фиксирующие «лапки» буду расходиться в стороны, крепко впиваясь в подрозетник

Но поскольку подрозетник с рычагом в центре испытывает двойную нагрузку, в процессе эксплуатации крепления механизма могут расшатываться и ослабевать. При вываливании подрозетников нередко оголяются провода, что чревато возникновением аварийных ситуаций.

Для повышения надежности крепления мастера часто используют алебастр или цементный раствор. Для получения однородной густой массы, по структуре напоминающей сметану, сухой алебастр смешивают с водой. Но учитывайте, что разводить материал следует небольшими порциями и работать с ним нужно быстро и аккуратно.

Смесь алебастра закладывают в то место, где планируется устанавливать подрозетник. Чтобы смесь хорошо прилипла к поверхности, внутренние края отверстия предварительно стоит смочить водой.

Работы с установкой внутренней части устройства следует выполнять через 20-30 минут после укладки смеси с тем, чтобы она успела немного «схватиться». Водрузив «стакан» на подготовленное место и заглубив его в смесь, выравнивают положение с помощью уровня и молотка.

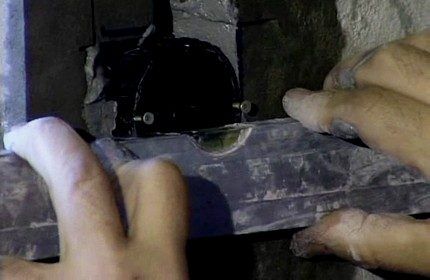

При монтаже подрозетника важно соблюдать вертикальность и горизонтальность его положения, прикладывая для этого уровень в обеих плоскостях

Образовавшиеся щели между стеной и подрозетником заполняют остатками алебастра. Не дожидаясь, пока гипс приобретет желаемую прочность, наплывы убирают ножом.

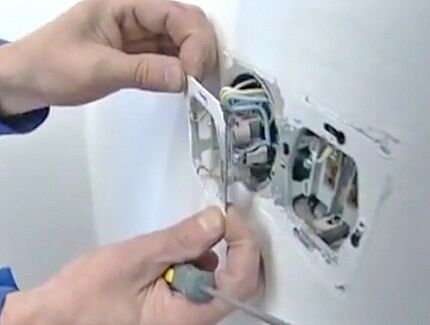

Разместив двойную розетку горизонтально или вертикально и придав устройству заданное положение, закрепляют его с помощью винтов. В случае необходимости корректировки уровня работу выполняют с помощью круглогубцев.

При закручивании крепежных винтов главное – не перетянуть их, иначе при сильном нажиме лицевая панель может просто треснуть или разрушиться

На завершающем этапе сверху прикладывают лицевую панель и зажимают ее шурупами. Облагораживающий элемент закроет неприглядную часть розетки и защитит ее от случайных повреждений.

После завершения подключения розетки остается только включить автоматы и устройство защитного отключения в щитке и протестировать работу электроустановочного оборудования. Работу розетки лучше проверять при включении недорогой бытовой техники, например, настольной лампы. Ведь малейшая ошибка в процессе установки может спровоцировать замыкание и «перегорание» бытовой техники.

Выводы и полезное видео по теме

Видео #1. Процесс подключения встроенной двойной розетки:

Видео #2. Инструкция для желающих самостоятельно подключить розетку:

Если качество установки вызывает сомнения, обратитесь за помощью к профессиональному электрику. Он не только осмотрит работу и в случае необходимости устранит неполадки, но и развеет все ваши сомнения относительно безопасности эксплуатации устройством.

Желающих поделиться собственным опытом в сфере электромонтажа, полезными рекомендациями или задать вопросы приглашаем оставлять комментарии в расположенном под текстом статьи блоке.
