Электромагнитный пускатель 380В: устройство, правила подключения и рекомендации по выбору

Василий Боруцкий
Проверил специалист: Василий Боруцкий
Автор: Виктор Китаев
Последнее обновление: Август 2019

Электромагнитный пускатель – устройство, очень часто являющееся составляющей деталью электрических схем. Как правило, используется трехфазный электромагнитный пускатель 380В в схемах управления электромоторами. Однако кроме коммутации цепей электродвигателя, этот же элемент может успешно применяться для других целей.

Рассмотрим типовое устройство и принцип действия электроприбора. Кроме того, обозначим критерии выбора пускателия, расшифруем его маркировку и опишем нюансы подключения ЭМП к электрической цепи.

Особенности конструкции ЭМП

Конструкция электромагнитного пускателя (ЭМП) не отличается высокой сложностью исполнения. Но этот фактор никак не снижает надежности прибора.

Как устроен данный прибор?

Критерий надежности, по большей части, устанавливается правильным подключением цепей и точным выбором нагрузки.

Если эти критерии соблюдаются, прибор в большинстве случаев действует безупречно длительное время.

Классические электромагнитные пускатели
Классическое исполнение электромагнитных приборов – пускателей, которые нашли широкое применение в области электроснабжения. Существует масса вариантов исполнения таких устройств, отличающихся формами и размерами

Классическое исполнение включает в себя следующие элементы:

  1. Корпус разборный из двух половин.
  2. Катушка индуктивности.
  3. Магнитопровод.
  4. Коммутирующее подвижное шасси.
  5. Группа контактов основных.
  6. Группа контактов вспомогательных.

Элементом магнитного пускателя, отвечающим за организацию коммутации силовой цепи, выступает подвижное шасси, объединенное с одной частью (подвижной) магнитопровода.

Само шасси выполнено из диэлектрического материала, а в качестве замыкающих контактов используются металлические (латунные) пластины. По концам пластин расположены контактные пятачки, выполненные из тугоплавких металлов, обычно это сплав серебра.

Разобранный магнитный пускатель
Разобранное коммутационное электрическое устройство с полным набором деталей, входящих в конструкцию. Это простой классический прибор, тогда как более совершенные современные устройства имеют несколько усложненное исполнение

Неподвижная часть магнитопровода жёстко крепится внутри второй половины корпуса электромагнитного пускателя. На эту часть магнитопровода одевается катушка индуктивности и устанавливается пружина возврата.

Вторая часть корпуса прибора также наделяется контактами силовой и вспомогательной групп. Эти контакты закреплены на корпусе жестко при помощи винтов.

Контактная группа электромагнитного пускателя
Так выглядит контактная силовая группа одной из конструкций пускателя в классическом исполнении. Между тем конструктивное исполнение приборов отличается многообразием конфигурации, что не позволяет указывать конкретно на отдельные детали

Устройство стандартного магнитного пускателя предполагает объединение двух половин корпуса, в результате чего объединяются также в единую конструкцию две половины Ш-образного магнитопровода.

При этом, за счёт пружины возврата, между половинами магнитопровода остается небольшой зазор, основные контактные группы в таком положении остаются разорванными.

Принцип действия ЭМП

Принцип действия прибора основан на эффекте электромагнитной индукции. Если на катушке, расположенной внутри пускателя, нет напряжения, магнитопровод остаётся в положении «с зазором», главные контакты разорваны.

Катушка и пружина пускателя
Катушка индуктивности классического прибора, сила магнитного поля которой притягивает контактное подвижное шасси. И пружина металлическая обыкновенная, за счёт которой подвижное шасси отжимается

Когда же через катушку пропускается электрический ток, под действием магнитного поля вторая (подвижная) часть магнитопровода преодолевает силу пружины и притягивается к первой (неподвижной) части.

Соответственно, главные контактные группы пускателя замыкаются пластинами подвижного шасси.

Обратный процесс очевиден – когда напряжение снимается с терминалов катушки индуктивности, магнитное поле прекращает действие, под силой пружины возврата подвижное шасси и вторая часть магнитопровода отталкиваются. Соответственно, магнитный пускатель возвращается в состояние разрыва контакта.

Вторая верхняя часть пускателя
Вторая – верхняя подвижная часть сборки, благодаря которой выполняется принцип коммутации. Справа также показаны отдельные контакты силовой группы, демонтированные с посадочных мест изолированного корпуса

Следует отметить – исходя из конфигурации электроприбора, схема контактных групп может иметь самое разное строение. Особенно касательно вспомогательных контактов, которые могут находиться в замкнутом или разомкнутом состоянии в противовес состоянию главных контактов прибора.

Особенностью современных конструкций магнитных пускателей является модернизация схемы управления катушкой индуктивности.

Если исполнением прежних «устаревших» приборов предполагалась прямая подача напряжения на катушку, взятого от одной из фаз, теперь всё чаще используются электронные схемы.

Пускатель с электронной платой катушки
Конструктивное исполнение коммутатора электрических линий, где используется дополнительная электронная плата в цепи питания катушки индуктивности. После обработки платой, катушка получает напряжение питания постоянного тока

Так, например, продукты известной компании «ABB» оснащаются электронной схемой стабилизации напряжения, подводимого к терминалу катушки индуктивности магнитного пускателя.

Управлению катушкой через электронную схему характерно то, что переменное напряжение предварительно выпрямляется и затем формируется импульсный сигнал. Такой подход обеспечивает увеличение срока службы и улучшение стабильности действия.

Как правильно подобрать электромагнитный пускатель

Учитывая несколько широкий ассортимент изделий подобного рода, который присутствует на коммерческом рынке, правила подбора становятся более чем актуальными для конечного пользователя.

Технические параметры прибора

Точный и правильный выбор магнитного пускателя на 380 вольт, к примеру, для электродвигателя, обеспечит бесперебойную работу мотора, и главное, — безопасность электрической системы.

Техническая табличка пускателя
Технико-эксплуатационная табличка, присутствующая на каждом фирменном приборе, — это основа подбора устройства, в котором нуждается потенциальный электрик. Но кроме этого критерия, актуальны также другие

Подбирается конкретный прибор, конечно же, исходя из технико-эксплуатационных параметров предполагаемой к подключению нагрузки. Существенное влияние на правильный выбор оказывает и принадлежность изделия к тому или иному бренду.

Следует отметить – на рынке присутствует достаточно высокий процент продукции низкого качества. Поэтому бренд, в этом случае, является важным критерием подбора.

Маркировка и тип крепления изделий

Каждый прибор, во всяком случае, фирменный, имеет соответствующую маркировку непосредственно на корпусе. Опираясь на технические сведения, содержащиеся в маркировке, достаточно просто выбрать коммутационное устройство в точном соответствии с требуемыми параметрами.

Маркировка пускателя ABB
Классическая маркировка, присутствующая на фирменных приборах, выпускаемых под логотипом «ABB». Используя алгоритм расшифровки, совсем несложно подобрать требуемое устройство

Так, коммутационные устройства той же фирмы «ABB» имеют примерно следующую систему маркировки:

А-26-30-10

Расшифровывается строка кодировки следующим образом:

  • «А» — буквенное обозначение указывает на тип прибора;
  • «26» — второй цифровой маркер определяет номинальный ток в амперах;
  • «30» — третье обозначение указывает число силовых контактов;
  • «10» — последнее число характеризует число вспомогательных контактов.

При этом для двух последних позиций списка характерным является разделение цифр. То есть, если указывается цифра «30», это означает наличие трех (3) нормально открытых контактов и отсутствие (0) нормально закрытых контактов.

Аналогичная расшифровка и для цифрового кода (10), указывающего на дополнительные контактные группы.

Пускатель на DIN-рейке
Вариант «посадки» (установки) электроприбора на DIN-рейке широко распространен, но вместе с тем продолжает практиковаться традиционный вариант подключения через винтовое соединение

Подбирая исполнение магнитного пускателя на 380В под соответствующие цели, следует обратить внимание на технику крепления прибора.

Как правило, значительная доля устройств современной конфигурации выполняется с учётом установки на DIN-рейке. Но также существуют конструктивные исполнения приборов под крепление традиционным образом – винтами.

Нюансы подключения ЭМП в составе схемы

Классическая схема подключения ЭМП не выделяется особыми сложностями. Фактически, если не учитывать вспомогательные группы контактов, требуется подключать три основных линии — в схеме 380 вольт присутствует три фазы.

В общей сложности – это 6 контактов – три входных и три выходных, плюс два контакта цепи катушки индуктивности.

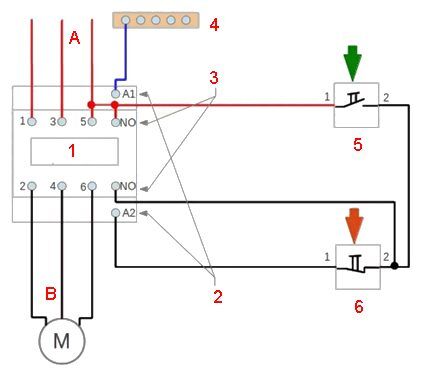

Схема подключения электромагнитного пускателя
Электрическая схема включения пускателя: А – входная цепь (380 вольт); В – выходная цепь (электродвигатель); 1 – пускатель магнитный; 2 – терминал питания катушки индуктивности; 3 – вспомогательные контакты; 4 – шина заземления; 5, 6 – кнопки управления (+)

Однако реальное включение в электрическую цепь зачастую сопровождается довольно сложной схематикой, где участвует большое число вспомогательных контактов.

Как правило, современные схемы включения тех же электромоторов предполагают дополнительный ввод устройств защиты — тепловое реле и другие.

Пускатель в паре с тепловым реле
Сборка коммутационного устройства в паре с тепловым реле. Подобный вариант включения применяется очень часто, так как обеспечивает дополнительную защиту цепей нагрузки и самой нагрузки

Выполняя подключение цепей к ЭМП, рассчитанному на 380В следует придерживаться следующих правил:

  • подключать при полном отсутствии напряжения;
  • входные цепи подключать через автоматический выключатель;
  • использовать сечение провода, оптимально подходящее под контакт;
  • выполнять затяжку винтов до упора, но без применения чрезмерной силы;
  • проверять целостность обмотки катушки (омметром) перед подключением линии питания;
  • проверять сводный ход подвижного шасси после выполнения всех подключений.

Как правило, коммутационные приборы подобного типа устанавливаются внутри шкафа, предназначенного под монтаж электрических линий. Исполнение шкафа — с дверкой для удобства обслуживания и ограничения доступа посторонних лиц.

Выводы и полезное видео по теме

Полноценный информативный расклад по магнитному пускателю через видеоролик, записанный известной торговой компанией электронных компонентов.

Автор ролика подробно и в доступной форме раскрывает сущность коммутационного устройства:

Устройства коммутации, подобные электромагнитному пускателю для трехфазных сетей, находят применение в промышленной, хозяйственной и бытовой сфере довольно часто. Поэтому полезно своевременно изучить информацию относительно таких приборов – как с ними работать, как подключать, как определять под установку и т.д.

Есть, что дополнить, или возникли вопросы по выбору и подключению электромагнитного пускателя? Можете оставлять комментарии к публикации, участвовать в обсуждениях и делиться собственным опытом использования таких устройств. Форма для связи находится в нижнем блоке.
