Электрика в деревянном доме: схемы + монтажные инструкции

Василий Боруцкий
Проверил специалист: Василий Боруцкий
Автор: Татьяна Захарова
Последнее обновление: Ноябрь 2019

Древесина считается экологически чистым материалом для строительства жилых домов, поэтому не удивительно, что спрос на красивые и комфортные дома из бруса или оцилиндрованного бревна не снижается. В первую очередь жилой дом должен быть безопасным с точки зрения электромонтажа.

Важно понимать, как должна быть проведена электрика в деревянном доме. Надо знать, как ввести и организовать электросистему, чтобы не причинить вред здоровью жильцов и обеспечить сохранность имущества. Мы подробно отобразили все аспекты данного вопроса.

Предложенная нами статья ознакомит с общими требованиями по устройству проводки. Мы расскажем о методиках заведения электросети в дом, правилах обустройства электрощита и способах монтажа кабелей. Все электромонтажные работы должны выполняться в строгом соответствии с представленными нами противопожарными нормами.

Общие требования к устройству проводки

Основное отличие деревянных домов от железобетонных и кирпичных сооружений – в высокой степени пожароопасности. Это значит, что к выбору электроустройств, кабелей и к условиям их монтажа применяются повышенные требования.

По статистике, около 1/2 случаев пожаров или возгораний в деревянных домах или в домах с деревянной отделкой происходит из-за грубых ошибок электромонтажников.

Стоит неправильно установить розетку, недостаточно тщательно соединить провода в распаечной коробке, проигнорировать правила заземления, как может возникнуть возгорание, а вслед за ним – и пожар.

Пожар в деревянном доме
Нетребовательные владельцы деревянного дома поручают работы по электромонтажу соседям, знакомым или выполняют самостоятельно, не зная досконально норм ПУЭ. Печальный результат доверчивости и непрофессионализма – на фото

Знать основные правила электромонтажа необходимо по двум причинам: чтобы иметь возможность самостоятельно выполнять часть монтажных или ремонтных работ и чтобы контролировать действия недобросовестных «специалистов».

Следует запомнить следующие требования:

  • Технические характеристики кабелей и электрооборудования должны максимально соответствовать потребляемой мощности приборов каждой отдельной группы.
  • Эксплуатацию розеток, выключателей, приборов аварийного отключения необходимо производить с учетом возложенной на них нагрузки.
  • Использовать кабели, провода, клеммные соединения при их регулярном нагреве запрещено.
  • Необходимо полностью исключить переход огня с кабеля на конструкции из дерева или других легковоспламеняющихся материалов с помощью несгораемой защиты.

Электропроводка должна быть полностью безопасной для владельцев дома, их семей (особенно маленьких детей) и домашних животных.

Открытая проводка на стене
Строгие требования выдвигаются на первый план, при этом порой приходится жертвовать эстетичностью. Например, владельцам деревянного коттеджа необходимо смириться с наружными розетками и усиленной защитой как скрытой, так и открытой электропроводки (НПБ 246—97)

Материал из видеообзоров и инструкций, размещенных в интернете, весьма противоречив, поэтому полностью опираться на мнение людей в рабочих комбинезонах не стоит. Ориентироваться следует на выдержки из нормативной документации – разделы ПУЭ, СНиПов, ГОСТов.

Ввод электролинии в дом

В России и некоторых других странах (в отличие, например, от Европы, где провода спрятаны в грунте) электроэнергия попадает к потребителям через надземные линии электропередач – до конечной опоры.

Далее она передается пользователям тремя способами:

  • по самонесущему изолированному проводу (СИП);
  • под землей;
  • по тросу (применяется крайне редко).

Первый вариант – наиболее востребованный.

Опора для электрокабеля
На придомовой территории рекомендуется установить деревянный или бетонный столб с металлическим щитком для электровыключателя на ввод. Это оптимальный вариант, чтобы отключить подачу электроэнергии на время ремонта или замены сетей

Вместе с автоматом монтируют и приборы учета электроэнергии. Специальные щиты (ЩУЭ) предназначены именно для этого. По правилам, ЩУЭ можно монтировать ящик на фасаде дома, и внутри здания, тогда схема проводки немного изменится.

Провод СИП с зажимом
От центральной магистрали электроснабжения к опоре на частной территории или прямо к дому протягивают СИП (с сечением не менее 16 мм), который крепят анкерами или зажимами. Высота от земли до натянутого провода 2,75 м и более

Для изоляции провода, идущего вдоль деревянной поверхности, используют несгораемые короба или гофру для электропроводки. Переход через стены и перекрытия осуществляют в защитных гильзах из металла, пластиковые аналоги недопустимы.

Но полимерную прокладку рекомендуется использовать на перегибах, чтобы защитить кабель от износа. Пластиковые материалы обрабатывают противопожарными растворами с антипиренами (например, специальной краской).

Внутрь дома СИП не заводят. По нормам, внутри и поверх сгораемых конструкций можно укладывать исключительно медные провода, следовательно, алюминиевые аналоги также придется исключить.

Чтобы выбрать кабель для проводки в деревянном доме, нужно обратить внимание и на тип изоляции. Лучшими вариантами для деревянного дома признаны ВВГнг и NYM.

Ввод провода в стену дома
Переход от СИП к внутридомовому проводу по нормам должен осуществляться с наружной стороны здания – под крышей, на фасаде или внутри металлического щита

Если щит учета закреплен на фасаде, например, по требованию обслуживающей компании, то СИП подключают внутри него на автомат, а дальше, до ГРЩ – распределительного внутридомового щита – тянут ВВГнг.

Что учесть при прокладке кабеля под землей:

Стоит упомянуть, что подземный способ ввода электрического кабеля в здание дороже и сложнее, чем с помощью СИП.

Особенности устройства электрощита

Внешне распределительный щит представляет собой пластиковый или металлический (что предпочтительнее) ящик с дверцей с креплениями под автоматы и прибор учета электроэнергии.

Он не имеет ограничений по размерам, и когда устанавливают новый бокс, всегда оставляют немного свободного места под дальнейшие подключения.

Распределительный электрощит
Внутри расположен счетчик (опломбированный), главное автоматическое устройство отключения (УЗО), которое также пломбируют, и однополюсные автоматы защиты различных групп электропроводки (осветительной, розеточной и т.д.)

Автоматы защиты крепятся на предусмотренные для этого DIN-рейки. Номинальное значение автоматов напрямую зависит от параметров подключенной линии: если допустимый предел розеточной группы 16 А, то и автомат должен соответствовать этому значению.

При наличии автоматов установка УЗО необязательна, но монтажом его пренебрегать не стоит. Дополнительная защита срабатывает в момент появления тока утечки. Вручную УЗО отключают, когда необходимо перекрыть поступление электричества в дом.

Несмотря на дорогую стоимость оборудования, ответственные электрики настаивают на установке защиты по зонам, что увеличивает безопасное пользование электросетью в деревянном доме.

Нюансы подключения УЗО и автоматов в щитке описаны в этой статье.

Правила устройства открытой электропроводки

Способы открытой прокладки проводов не должны противоречить требованиям ПУЭ.

Поэтому для крепления кабелей к деревянной поверхности стен, перегородок или потолка можно применять следующие изделия:

  • керамические или фарфоровые изоляторы;
  • напольные плинтуса со встроенным кабель-каналом;
  • гофрированные и жесткие трубы ПВХ;
  • короба ПВХ;
  • металлические короба и трубы.

Конкретные наименования изделий указывают в проектной документации, и применительно к деревянным сооружениям они обязательно должны сопровождаться сертификатом пожарной безопасности и быть обозначены маркировкой «НГ», как не поддерживающие горение.

Монтаж кабель-каналов
Установку кабель-каналов и остальных монтажных элементов необходимо продумать заранее, так как выступающие детали могут помешать расстановке мебели или решению других интерьерных вопросов

С выбором кабель-каналов вопросов не возникает, так как в строительных магазинах можно подобрать изделия и по цвету, и по ширине, причем с комплектом сопутствующей фурнитуры – заглушек, поворотных элементов, переходников.

Лучше выбирать толстостенные, достаточно широкие изделия с одинарным замком, так как короба с двойным замком сложнее обслуживать.

Требования и рекомендации к монтажу:

  1. Кабель, как и защитная фурнитура, должен не поддерживать горение, то есть быть с маркировкой «нг». Лучший вариант для деревянных домов — ВВГнг-ls (с пониженным дымоотделением).
  2. Наличие металлической площадки для установки – пожаробезопасного основания, увеличивающего безопасность использования электроприборов.
  3. Выключатели и розетки – только накладные, наружные.
  4. Использование металлических гильз для организации перехода кабеля через деревянные стены, перекрытия, перегородки.

Проходные гильзы – это отрезки толстостенной металлической трубы, которые должны выступать с каждой стороны сгораемой конструкции на 1 см. Чтобы кабель не деформировался, края гильз защищают пластиковыми накладками.

Переходная гильза в стене
По правилам открытого участка проводки между гильзой и коробом оставаться не должно. Конец гильзы, выходящий из отверстия, должен обязательно заходить внутрь короба

При выборе сечения электрического кабеля для прокладки в деревянном доме руководствуются общепринятыми нормами:

  • 3*2,5 мм — для розеток;
  • от 6 мм² — для мощного электрооборудования, например, электроплиты;
  • 3*1,5 мм — для осветительной группы и т.д.

Формирование групп производят по принципу «как можно меньше», то есть блок из 4-5 розеток выделяют как отдельную линию и оборудуют отдельным автоматом.

Желающие избавиться от кабелей используют открытую проводку на изоляторах. По нормам ПУЭ, разрешено располагать изолированные провода в открытом виде на расстоянии 10 мм и более от деревянной поверхности.

Способ, которым активно пользовались еще в середине 20 века, снова входит в моду, поэтому уделим внимание и ретро-проводке.

В течение нескольких лет после строительства деревянного дома происходит его усадка, поэтому неизбежно провисание проводов. Чтобы сохранить приятный внешний вид линий без подтяжки, провода закрепляют стяжками над и под изоляторами.

Дополнительная информация о монтаже проводки открытым способом приведена в статье — Монтаж открытой электропроводки: обзор технологии работ + разбор основных ошибок

Способы электромонтажа закрытой проводки

Основное отличие скрытой проводки – ограничение по использованию способов прокладки. По нормам ПУЭ, точнее, согласно пункту 7.1.38, все компоненты проводки, проложенной за подвесными потолочными системами, в фальшь-стенах из гипсокартона и коробах приравнивается к скрытому варианту прокладки электросетей.

Правила пожарной и электробезопасности гласят, что для скрытой проводки можно использовать только два вида изделий – полимерную электротехническую гофру и металлическую трубу или короб из аналогичного материала, специально предназначенные для этих целей.

Рассмотрим один из примеров сооружения электропроводки в загородной даче:

Для установки выключателей и розеток желательно выбрать независимую от сруба неподвижную или малоподвижную стену, к примеру сооруженную из пенобетонных блоков или гипсокартона:

С внутренней стороны металлические элементы должны быть оцинкованы или окрашены, чтобы в процессе эксплуатации не покрылись коррозией.

Для прочного соединения недостаточно раструбного или похожего способа, поэтому применяют пайку, электросварку, муфтовые и резьбовые соединения.

Монтаж кабеля в металлотрубах
Вариант скрытой проводки в металлических трубах – в дальнейшем потолок будет закрыт подвесной конструкцией. Это решение приемлемо для прокладки кабеля в деревянных перекрытиях, внутри стен и перегородок

Использование металлорукавов, гофры и коробов из ПВХнг также допустимо, но при условии оборудования подкладки из материала, не поддающегося горению: бетона, алебастра, штукатурки.

Основные этапы прокладки закрытой электропроводки:

  1. Разметка трассы. Необходимо рассчитать протяжку линий так, чтобы количество поворотов и пересечений было минимальным.
  2. Подготовка стен и перекрытий. Она включает в себя выдалбливание штроб, высверливание отверстий.
  3. Прокладка металлических труб. Размер изделия подбирается так, чтобы кабель занимал не более половины внутреннего пространства.
  4. Монтаж металлических коробок под выключатели и розетки. Медные трубы прикрепляют к коробкам развальцовкой, стальные – с помощью гаек.
  5. Установка распаечных коробок. В идеале они должны соединяться с трубами сварным методом или пайкой, чтобы обеспечить 100%-е заземление.
  6. Электроизмерения. Все металлические элементы установок должны присоединяться к шине РЕ (все без исключения линии должны быть с заземляющим проводником).
  7. Протяжка кабеля в трубы. Чтобы поместить провода внутрь металлических труб, используют специальные протяжные тросы.
  8. Установка розеток и выключателей. При разделке кабеля необходимо делать небольшой запас проводов на случай ремонта или замены оборудования.

После того как электромонтаж скрытой проводки закончен, необходимо связаться с представителями электролаборатории. Многие забывают, что технический отчет о состоянии проводки и качестве монтажа – обязательный документ.

Нормы пожарной безопасности
Правила пожарной безопасности регламентируют параметры стальных труб для скрытой электропроводки. Трубы и короба из стали с толщиной стенки 2 мм (и менее) устанавливать в помещениях с повышенной степенью влажности и с конденсатом на стенах (потолках) запрещено (+)

Стоит понимать, что установка скрытой проводки в стальных, а уж тем более в медных трубах – невыгодное с материальной точки зрения мероприятие.

Кроме дорогостоящего материала необходимо часть средств потратить на хороших специалистов, так как далекому от электромонтажа человеку с проектированием скрытой проводки не справиться, а для монтажа нужен квалифицированный специалист.

Для чего необходим контур заземления

Проектирование электросетей для деревянного дома обязательно включает раздел о монтаже контура заземления, без которого вся система подачи энергии в здание считается небезопасной. Существует несколько способов устройства заземления, и, несмотря на запреты, все их до сих пор применяют.

Следует отказаться от сборки контура из подручных материалов – это опасно. Традиционный способ устройства «треугольника» из металлических уголков и шины требует свободного пространства на придомовой территории, к тому же с 2013 года он запрещен как несоответствующий современным стандартам (ГОСТ Р 50571.5.54-2011).

Модульно-штыревой метод
Длина одного монтажного штыря – 1,5 м. Вертикальные заземлители располагают тремя способами: одной линией в прямой траншее, треугольником, если элемента всего три, четырехугольником по углам дома

Разумно применять на загородном участке модульно-штыревой способ заземления, согласно которому заземлители устанавливаются в линию или по периметру дома.

Он не требует выделения внушительного свободного пространства на участке, т.к. все элементы располагаются вдоль существующих объектов. Необходим лишь перфоратор, чтобы поместить штырь в землю.

Шаги устройства заземляющего контура для частного дома:

Для увеличения токопроводящих способностей выпущенные в заводских условиях электроды покрыты медью, а все соединения, резьбу и муфты в процессе сборки смазывают токопроводящей пастой.

Как правило, в состав пасты входят и антикоррозийные добавки. В качестве защиты от агрессивной внешней среды все соединения также обматывают гидроизоляционным материалом.

Преимущества готовых заземляющих систем штыревого типа —  эффективность, небольшие трудозатраты, экономия места, главный недостаток – высокая стоимость.

Именно по причине дороговизны многие собственники деревянных коттеджей и дачных домиков до сих пор используют отрезки отрезки металлического уголка или арматуры для устройства контура заземления вместо заводских изделий.

Меры противопожарной защиты

Если проанализировать весь процесс электромонтажных работ в деревянном доме с точки зрения безопасности, то можно выделить главные правила:

  • правильный выбор и монтаж УЗО;
  • установка заземляющего контура модульно-штыревым способом (с сопротивлением 4 Ом);
  • устройство системы уравнивания потенциалов;
  • обеспечение неразрывности заземления по всей сети;
  • монтаж только накладных розеток;
  • скрытый монтаж – в металлических коробах и трубах.

По окончании электромонтажных работ должны быть полностью исключены риски случайного возникновения пожара или поражения электротоком, а также поломка бытовых приборов из-за неудовлетворительного состояния проводки.

Выводы и полезное видео по теме

В процессе прокладывания трасс и монтажа электроустановок существует множество нюансов, справиться с которыми помогут только профессиональные инженеры и электрики.

Как установить розетку с помощью деревянной накладки:

Правила устройства скрытой проводки:

Общая информация об электромонтаже в деревянном доме:

Монтаж электросети в деревянных конструкциях, которые считаются сгораемыми, требует особого внимания, опыта, знания технических нюансов и выполнения нормативных требований.

Для составления и согласования проектной документации, ввода электрокабеля в дом, а также монтажа скрытой проводки рекомендуем обращаться к специалистам. Это не мешает поработать и самостоятельно – например, установить розетку.

Если возникли вопросы или есть желание поделиться личным опытом электрификации деревянного дома, пожалуйста, оставляйте комментарии к статьей. Блок для обратной связи расположен ниже.

Статья была полезна?
Спасибо за Ваш отзыв!
Нет (11)
Спасибо за Ваш отзыв!
Да (85)
Комментарии посетителей
  1. Ирина

    У нас дом из бруса, вся проводка выполнена поверху, нет ни одного участка который был бы заглублен или скрыт, за исключением переходов между комнатами. Если использовать кабель каналы и розетки под цвет облицовки, то они не бросаются в глаза, а иногда даже смотрятся интересно.
    Разводку делали из меди ПУНГП 2,5х3, с обязательной установкой контура заземления.
    Электричество никогда не прощает ошибок, особенно в деревянном доме, поэтому если не умеете работать с электрооборудованием, наймите специалиста, чтобы избежать страшных последствий.

    • Дмитрий

      Так почему Вы не наняли специалиста? Он бы смог подсказать, что этот кабель не подходит для стационарной электропроводки.

  2. Герман

    Электрическую проводку в деревянном доме очень проблематично сделать скрытой, разве что вы устанавливаете настенные панели. Поэтому проводка чаще всего наружная. В связи с тем, что ассортимент в наших магазинах достаточно велик, проблем в этом нет. Можно выбрать любой декоративный короб для вашего интерьера. Обязательным условием является наличие заземляющего контура. Никаких занулений в деревянных домах быть не должно.

    • Эксперт
      Василий Боруцкий
      Эксперт

      Добрый день, Герман.

      Ваше заявление, что «Никаких занулений в деревянных домах быть не должно», явно противоречит «Правилам устройства электроустановок» – начните читать раздел «Общие требования» (для ориентира прикрепил скриншот). Любая стиральная машина, посудомоечная, другие кухонные электроустановки должны зануляться – иначе (при замыкании на корпус) гарантировано поражение электротоком.

      Вы можете возразить, что дерево надежный изолятор. Однако, множество поражений электрическим током подготавливалось созданием цепи «одна рука на холодильнике, другая на заземленной по правилам металлической мойке».

      Прикреплённые фотографии:
  3. Алекс

    Не проявлял никакого энтузиазма по замене электропроводки в своём дачном деревянном доме до тех пор, пока огонь под корень не уничтожил подобное жилище на моей улице после короткого замыкания. Предполагал, что даже тридцатилетний срок жизни проводов — ещё не предел как для них самих, так и для дома. На всякий случай попробовал оценить качество своей электропроводки: пришёл к выводу, что мой дом может сгореть в любой момент по той же причине. Для современного уровня потребления электроэнергии старая электропроводка может стать непригодной к использованию. При замене увеличил СИПы, чтобы иметь возможность пользоваться сварочным аппаратом и стиральной машиной, и при этом иметь запас для дополнительного электропотребления. Выключатели распределительного щита при долгосрочной отлучке позволяют надёжно отключать электричество во всём доме, что снижает возможность пожара из-за неисправности электропроводки до минимально возможного уровня. Для внутренних проводов использовал гофрированную трубу из ПНД диаметром 16 и 20 мм, что также должно исключить возможность возникновения пожара.

    • Эксперт
      Василий Боруцкий
      Эксперт

      Добрый день, Алекс.

      Электрические сети многоквартирок, дачных, других домов должны эксплуатироваться по «Правилам технической эксплуатации потребителей». Можете не читать всего, просто откройте раздел «28. Электроустановки, аппараты…электропроводки до 1000 В» (скриншот части таблицы – прикрепил), чтобы увидеть множество периодических тестов, позволяющих оценить работоспособность и старение элементов сети, самих проводов.

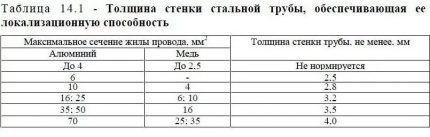

      Таблица разработана на статистических данных, обобщенных другим документом: Правилами оценки физизноса жилых зданий – ВСН 53-86(р). В «Общих положениях» увидите графики износа коммуникаций – электрика тоже есть. Вот интересный для вас факт: внутриквартирные сети полностью изнашиваются за 40 лет, срок службы электроприборов – 15 лет.
