Зарядное устройство на солнечных батареях: устройство и принцип работы зарядки от солнца
Все больше ценителей активного отдыха предпочитают проводить отпуск и уик-энды поближе к первозданной природе. Но современному человеку сложно отказаться от благ цивилизации – кто из нас не берет в путешествие мобильный телефон, ноутбук или камеру?
Но если в вашем багаже окажется зарядное устройство на солнечных батареях, проблема с питанием девайсов будет решена. Осталось только разобраться, как правильно выбрать прибор. Представленная нами статья окажет действенную помощь в прояснении всех вопросов.
Содержание статьи:
Что такое зарядка на солнечных батареях?
Эти зарядные устройства способны преобразовывать солнечную энергию в постоянный электрический ток. Они могут работать с различными моделями навигаторов, плееров, ноутбуков, телефонов, камер и других портативных приборов.
Но время зарядки напрямую зависит от мощности самого устройства и вида разряженного девайса, поэтому, чтобы подобрать действительно практичный и универсальный прибор, стоит разобраться с его характеристиками.
Конструктивные особенности прибора
Само устройство состоит из кристаллической панели, контроллера уровня заряда/разряда и преобразователя солнечной энергии в электрическую.
Некоторые модели оснащены еще и буферным аккумулятором из нескольких литиевых элементов, который позволяет прибору не только преобразовывать, а и накапливать энергию, чтобы отдавать заряд даже в темное время суток.
Преимущества солнечных зарядок:
- Универсальны — адаптированы под различные устройства (на корпусе предусмотрены USB-разъемы, а большинство моделей дополнительно укомплектованы специальными переходниками под различные виды электротехники).
- Занимают мало места в дорожном багаже.
- Есть широкий выбор форм, цветов, размеров и мощности под различные нужды и эстетический вкус.
Ну а самый значимый недостаток для всех солнечных зарядок – долгое время, которое требуется им для накопления «силы». Кроме того, следует понимать, что если с питанием мобильного телефона или фотоаппарата справиться практически любая модель, то активный «поглотитель» энергии типа ноутбука уже потребует внушительной мощности солнечной батареи и емкостного аккумулятора.
Принцип работы устройства
Портативные зарядки на солнечных батареях – автономные системы, которые могут перерабатывать энергию как от лучей, так и от электросети, ламп дневного света или компьютера. Причем многим моделям необязательно наличие интенсивного солнца — они накапливают заряд даже в пасмурные дни, хотя КПД, разумеется, падает (от 20 до 70%).
Работает прибор так: кристаллы на панели поглощают солнечную энергию, преобразователь ее «перерабатывает» в электрический ток, который поступает к источнику питания. Когда к этому источнику с помощью шнура присоединяется мобильный телефон или другой прибор, накопленная энергия постепенно перетекает в разряженное устройство.
Виды солнечных зарядок
Что касается внешнего вида – здесь уже производители постарались не только разнообразить цветовую гамму и форму устройств, а и сделать девайс максимально удобным для применения в различных ситуациях. Рассмотрим самые популярные варианты.
Моноблок – компактное устройство из панели и накопителя, заключенных в твердом корпусе из металла или пластика. Такой прибор «спасет» разряженный телефон на пляже или пикнике и не займет много места в обычной сумке.
Гибкая панель – тонкая складывающаяся или разворачиваемая панель с фотоэлементами. Она занимает мало места в багаже, да и весит намного меньше своего твердого конкурента, заключенного в корпус. Но, несмотря на приличную площадь «охвата», гибкие пластины накапливают солнечный заряд почти в два раза медленней, чем моноблоки.
Кроме того, большинство панелей работает только от прямых лучей солнца, не накапливая энергию впрок – у них отсутствует встроенный аккумулятор. Впрочем, всегда можно доукомплектовать свою зарядку внешним накопителем требуемой мощности.
Так что гибкие панели — это хороший вариант для решения вопроса с подзарядкой маломощных приборов при «стационарном» отдыхе — на даче, рыбалке, с палаткой. А вот для пешего путешествия лучше присмотреть другой вариант.
Встроенная зарядка – устройство состоит из солнечных батарей, которые крепятся к внешней стороне сумок или туристических рюкзаков. Они позволяют подзаряжать приборы прямо во время пути или накапливать заряд во встроенном аккумуляторе.
А еще такой аксессуар можно использовать по прямому назначению — для переноса любых предметов или той же электроники, что очень удобно для тех, кто увлекается пешим туризмом или работает под открытым небом.

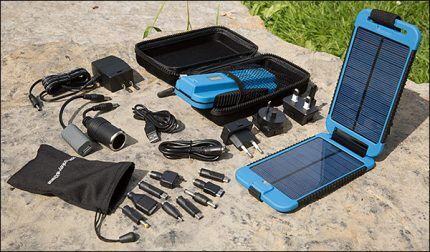

Раскладушки – это могут быть как несколько гибких панелей, компактно сложенных «стопкой», так и вариация из двух моноблоков, заключенных в жесткий корпус в форме раскрывающейся книжки.
Главная цель такого устройства – минимизировать «захват» полезной площади в объеме вашего багажа и увеличить КПД за счет большего количества фотоэлементов. Приятный бонус – большинство моделей комплектуются креплениями на рюкзак или автомобильное стекло.
Но вне зависимости от дизайна, все солнечные зарядки работают по одинаковому принципу, поэтому рассмотрим важные технические нюансы, которые помогут при покупке прибора.
Как выбрать подходящий вариант?
Для начала стоит определиться с количеством и видами приборов, которые вы планируете заряжать от солнечной зарядки. От этих параметров зависит мощность устройства и тип выходного порта.
Характеристики различных девайсов можно уточнить, заглянув в инструкцию по их эксплуатации, а в некоторых приборах рабочее напряжение указано и на ЗУ, которое входит в комплект, поэтому сориентироваться будет несложно. В крайнем случае, нужный переходник всегда можно докупить.
Основные параметры и приятные дополнения
От характеристики зарядного тока зависит время, которое понадобится устройству для подпитки различных девайсов. Этот показатель измеряется в амперах и указан на портах прибора.
Значения:
- 1 ампер – предназначен для мобильных телефонов, электронных сигарет, часов, плееров.
- 2 ампера – подходит для планшетов, смартфонов, цифровых фотоаппаратов и видео-камер.
- 2,5-3 ампера – справится с зарядкой нетбуков и ноутбуков.
Также важно знать и напряжение на выходе, ведь заряжаемые приборы могут по мощности превосходить возможности солнечной зарядки. Так, для большинства телефонов и простых планшетов потребуется выход в 5 вольт, для цифровых камер и игровых гаджетов – 9, а для ноутбуков и автомобильных холодильников – 12-24.
Но все же главная характеристика зарядного устройства – мощность солнечной панели. От этого показателя напрямую зависит время зарядки батареи. А здесь все упирается в характеристики светоулавливающих панелей.
К примеру, у элементов с мощностью 5 W (стандартный бюджетный вариант) будет ток 900 ma часов, а у 10 W – 1500 ma. То есть, чтобы зарядить телефон от солнечной зарядки в 5 W, понадобится 2-3 часа, а вот панель мощностью 10 W справится и за полтора.
Кроме того, устройства с панелями, мощность которых не превышает 2 W, используются только для накопления заряда встроенного аккумулятора. А чтобы напрямую заряжать приборы от солнечных лучей, нужны панели с мощностью 3 W и больше.
Другие важные параметры:
- Наличие аккумулятора – если в устройстве не предусмотрен накопитель, работать оно сможет только во время нахождения на освещенном месте. Приборы же с аккумуляторами способны отдавать заряд в любое время суток, а также заряжаться от других источников — USB-порта ноутбука или розетки с подключением к 220V.
- Тип фотоэлементов – считается, что эффективней поглощают солнечные лучи монокристаллы (их КПД на уровне 13-18%). У поликристаллов этот показатель ниже — около 10-12%. Различить их можно даже невооруженным взглядом – поликристаллические панели имеют темно-синий оттенок, а их конкуренты – черный.
- Интерфейс – универсальные зарядки от солнца оснащены информативными USB, где можно выбрать нужный вариант в зависимости от типа разряженного устройства. Некоторые приборы оснащены и индикатором интенсивности солнечных лучей, которые помогут определить оптимальное местоположение для быстрого заряда.
- Защита – априори на всех устройствах предусмотрена система безопасности, позволяющая их эксплуатацию на природе. Но для любителей экстремальных приключений стоит поискать прибор с усиленной защитой от дождя, пыли, грязи, ударов и других форс-мажоров.
Дополнительные возможности чаще всего представлены функцией «фонарь» или «светильник». Это может быть актуально не только для любителей отдыха на природе, а и для автомобилистов – при замене колеса или ремонте на ночной дороге яркий свет станет незаменимым помощником.
Из других бонусов производители могут предложить USB-хаб или точку Wi-Fi. Но, разумеется, любые дополнения значительно увеличивают конечную стоимость продукта. А так ли они нужны – решать вам.
По интенсивности совершения покупок у нас лидируют следующие модели:
Общие рекомендации по эксплуатации ЗУ
Устройства с встроенным аккумулятором перед первой эксплуатацией нужно полностью зарядить, причем не на солнце, а от электросети. Затем подключите к ЗУ какой-либо прибор, чтобы он принял энергию и разрядил накопитель.
После этого панель можно подставлять под лучи и компенсировать потерянный заряд. Для моделей, работающих напрямую от солнца, это правило не работает – их можно сразу устанавливать на освещенные участки и подключать приборы.
Чтобы максимально повысить КПД солнечной зарядки, рекомендуем следующее:
- Располагайте прибор так, чтобы лучи падали на панель под прямым углом. Даже если солнце не стоит в зените, можно придать зарядке правильное положение, приподняв под углом в 40 градусов с помощью какой-нибудь подпорки. Так вы сможете собрать заряда на 20-30 % больше, чем если горизонтально положите панель на освещенное место.
- Используйте устройство вместе с накопителем, причем не только на привалах, а и во время поездки на авто или в походе. Такой тандем сможет собрать энергию для 2-3 зарядок телефона даже в пасмурную погоду без прямых солнечных лучей.
- Учитывайте, что в большинстве раскладных приборов панели подключены последовательно, поэтому важно, чтобы все элементы были равномерно освещены. Например, даже если тень закроет всего лишь половину первой из четырех панелей, мощность батареи упадет в два раза.
- Чтобы аккумуляторы большой емкости вышли на заявленные параметры, их рекомендуют «разогнать» — полностью разрядить, затем зарядить до 100%. И так 3-4 раза.
- На время длительного перерыва в работе (месяц и больше) храните ЗУ при комнатной температуре. Если это прибор со встроенным аккумулятором, его предварительно нужно зарядить до 50-70 %.
И последний совет – даже если зарядка стала хуже работать или совсем вышла из строя, не разбирайте ее самостоятельно, чтобы не повредить элементы системы и сам корпус. Разобранное устройство автоматически снимается с гарантии, поэтому лучше обратиться в авторизированный сервисный центр или к поставщику.
Как сделать зарядное устройство своими руками?
Хотя современные зарядки уже перестали быть приборами премиум-класса и вполне доступны по цене рядовому потребителю, если хочется сэкономить, всегда есть возможность изготовить такой девайс самому.
Чтобы сделать простое солнечное ЗУ нужно приобрести несколько основных элементов:
- поли- или монокристаллическую панель;
- держатель для аккумуляторов;
- блокирующий диод Шоттки;
- гнездо для разъема;
- контроллер заряда (впрочем, если зарядка будет вырабатывать 0,5-5В можно использовать вместо контроллера более дешевый повышающий преобразователь на 5В).
Что касается самой панели, здесь нужно сделать небольшой расчет количества элементов, исходя из мощностей прибора, который планируется заряжать.
Например, если ток заряда для аккумулятора составит около 10% его емкости, то для зарядки в 20 000 мА нужен ток 2А, и для питания прибора понадобится около 14 часов. Если же увеличить ток вдвое до 4А, время на подзарядку сократится до 7 часов.
В зависимости от параметров тока для будущей зарядки (2 или 4А) выбираются и кристаллические элементы. Обычно, 1 деталь вырабатывает около 0,5В, то есть чтобы получить хотя бы 5В понадобится 10-12 элементов.
Затем их нужно последовательно спаять между собой. Если же используется панель от фонарика, то даже стандартная 70*70 см может выдавать от 2,5 до 4,5В, поэтому лучше проверить вольтметром.
Завершающий этап — заключить самодельную зарядку в любой подходящий каркас (подойдет даже банка из-под конфет) и оснастить USB-разъемом. Затем к разъему нужно припаять блокирующий диод, а также провода от солнечной панели к преобразователю и держателю согласно нижеприведенной схеме.
Осталось проверить работу устройства на солнце с любым разряженным девайсом. Если все в порядке, можно использовать соответствующие переходники и заряжать различные приборы.
Фото-инструкция для самостоятельных мастеров
Собрать компактное зарядное устройство с USB-портом для питания телефона запросто можно собственными руками. Все компоненты есть в свободной продаже, в крайнем случае их можно выписать. Обойдется самоделка в десятки раз дешевле, чем продукт заводского изготовления, особенно, если он широко разрекламирован.
Во время приобретения комплектующих для сборки устройства нужно учесть, что солнечную батарею нужно купить с напряжением на 5В или более. Про напряжение аккумулятора мы уже говорили, оно 3,7 В. Однако не упомянули важную тонкость — в маркировке или техдокументах аккумулятора должно значится «PCB protection». Это значит, что он защищен от глубокого разряда и перезаряда.
Еще потребуются два разъема на 2,5 мм: один с фиксатором на панель, второй с проводом. Также нужна будет повышающая схема на USB для поставки постоянного тока.
Запаслись всем необходимым? Приступим к сборке:
Кроме того, нужно припаять диод. Он соединяется с одной стороны проводом с аккумулятором, с другой — со средней ножкой разъема. Паяные соединения желательно сделать как можно ближе к диоду, все узлы надо защитить термоусадочными трубками или хотя бы клеевыми каплями.
С правилами подбора солнечных батарей для обустройства частного дома или дачи ознакомит следующая статья, посвященная этому интересному вопросу.
Выводы и полезное видео по теме
Чтобы получить визуальное представление о солнечных зарядных устройствах и принципах их работы, предлагаем посмотреть нашу подборку видеоматериалов:
Практические советы и подсказки, как выбрать зарядку для различных устройств. Заглянуть внутрь и изучить схему моноблока можно вместе с автором этого видеоролика:
Как собрать зарядное устройство, работающее от солнечных лучей своими руками:
Спасибо техническому прогрессу и светлым головам изобретателей, которые сделали доступной энергию солнца для рядовых пользователей. Благодаря таким зарядным устройствам можно не беспокоиться о том, что на отдыхе в нужный момент вы останетесь без связи с цивилизацией.
Ну, а если с подбором девайса возникли сложности, всегда можно обратиться за консультацией к профессионалам, разбирающимся в электрике.
Расскажите о том, как использовали солнечную зарядку в походных условиях, на пикнике или в дороге. Пишите, пожалуйста, комментарии в расположенном ниже блоке. Задавайте вопросы, делитесь впечатлениями и полезными сведениями по теме, публикуйте фотоснимки.
