Как сделать солнечную батарею своими руками: способы сборки и монтажа солнечной панели

Василий Боруцкий
Проверил специалист: Василий Боруцкий
Автор: Ирина Якущенко
Последнее обновление: Апрель 2019

Углеводороды были и остаются основным источником энергии, однако все чаще человечество обращается к восполнимым и экологически безопасным ресурсам. Это стало причиной повышенного интереса к солнечным батареям и генераторам.

Однако многие не решаются на установку гелиосистемы из-за дороговизны обустройства комплекса. Удешевить продукцию можно, если взяться за ее создание самостоятельно. Сомневаетесь в собственных силах?

Мы расскажем вам, как сделать солнечную батарею своими руками, используя доступные комплектующие. В статье вы найдете всю необходимую информацию для того, чтобы выполнить расчет гелиосистемы, подобрать составляющие комплекса, осуществить сборку и установку фотопанели.

Плюсы и минусы применения гелиосистем

По статистике, взрослый человек ежедневно использует около десятка различных приборов, работающих от сети. Хотя электричество считается относительно экологичным источником энергии, это иллюзия, ведь при его получении используются ресурсы, загрязняющие окружающую среду.

С этой точки зрения, солнечная энергия гораздо выигрышнее.

Комплектующие для сборки солнечных батарей и генераторов давно есть в свободной продаже, и при желании собрать систему может любой желающий. Для этого потребуются некоторые финансовые вложения и время. Процесс сборки кропотлив, требует внимания и точности, зато сама работа не отличается особой трудоемкостью.

Солнечная батарея для дачи
В силу климатических особенностей многих регионов не приходится рассчитывать, что солнечной энергии хватит для полного обеспечения частного дома. Она способна покрыть лишь 20-30% всех энергопотребностей. Зато это хорошее решение для дачи

Преимущества применения солнечной энергии:

  1. Огромный потенциал. Солнце способно дать достаточно энергии для удовлетворения всех человеческих потребностей. Она возобновляема и неисчерпаема, чем выгодно отличается от угля, нефтепродуктов, природного газа.
  2. Доступность. Солнце есть везде – и в жарких странах, и в самых холодных. Его вполне достаточно для всех нужд.
  3. Экологичность. Из-за тотального энергетического кризиса «зеленая» энергетика – самая перспективная сфера для научных исследований и высокотехнологичных разработок. Солнечные батареи прекрасно справляются со своей задачей без вреда для окружающей среды.
  4. Отсутствие шума. Гелиосистемы работают бесшумно, что выгодно отличает их от многих других источников энергии.
  5. Экономичность. Эксплуатация и обслуживание солнечных батарей не требуют никаких особых затрат. Вложив деньги один раз, владелец может использовать систему в течение 20-25 лет. Главное – своевременно чистить элементы.
  6. Широкая сфера применения. Солнечные батареи могут вырабатывать достаточно энергии для обеспечения дома электричеством и теплом. Однако это не единственная область их применения. Гелиосистемы используют для опреснения воды и даже для обеспечения энергией орбитальных станций.

Пока еще солнечные батареи дороги, хотя уже сейчас появляются способы существенно сэкономить при их самостоятельном изготовлении. Каждый год внедряются новые разработки, которые позволяют упростить и удешевить процесс получения солнечной энергии.

Солнечные батареи на крыше
Гелиосистемы плохо подходят в качестве основного источника энергии, а вот в качестве дополнительного или альтернативного – отличный вариант. По сравнению с ветрогенераторами, они более стабильны и выгодны

Интересная разработка — гибкие солнечные батареи. Благодаря эластичности, фотополотно значительно проще устанавливать — панель «подстраивается» под форму крыши или другой опоры.

Одна из современных технологий – тонкопленочные модули, которые внедряют в стройматериалы. Также появились прозрачные накопительные элементы, предназначенные для использования в оконных конструкциях.

Это разработка японской компании Sharp. Специалисты считают, что уже в ближайшее время такие солнечные батареи станут в разы мощнее и выгоднее.

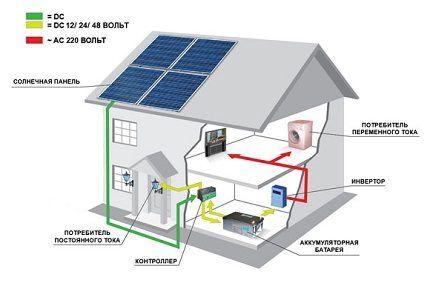

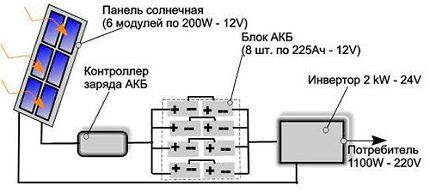

Схема гелиостанции для частного дома
С накоплением солнечной энергии нередко возникают проблемы, т.к. аккумуляторные батареи дороги. Единственное, что в какой-то мере компенсирует этот недостаток: большая часть мощных электроприборов включается в светлое время суток (+)

По объективным причинам гелиосистемы пока еще не могут полностью заменить углеводороды, т.к. получение и накопление солнечной энергии связано с большими расходами, однако они могут стать неплохим источником альтернативного энергоснабжения дома или отдельных электроприборов.

Полноценная самодельная солнечная станция
Некоторые владельцы решаются на оборудование своих домов солнечными станциями, полностью обеспечивающими потребности в электроэнергии. Такие вложения окупаются за 10-40 лет в зависимости от типа моделей – готовых или самодельных

Технологии быстро развиваются, а солнечные батареи можно модернизировать и наращивать, поэтому стоит начать собирать подходящие системы уже сейчас.

Подробный обзор видов солнечных батарей приведен в этой статье.

Какие комплектующие нужны и где их купить

Основная деталь – солнечная фотопанель. Обычно кремниевые пластины покупают через интернет с доставкой из Китая или США. Это связано с высокой ценой на комплектующие отечественного производства.

Себестоимость отечественных пластин получается настолько высокой, что выгоднее заказать на Еbay. Что касается брака, то на 100 пластин лишь 2-4 непригодны к использованию. Если заказывать китайские пластины, то риски выше, т.к. качество оставляет желать лучшего. Преимущество – только в цене.

Самодельная солнечная панель на даче
Готовая панель гораздо удобнее в использовании, но и втрое дороже, поэтому лучше все-таки озадачиться поиском комплектующих и собрать устройство своими руками

Остальные комплектующие можно купить в любом магазине электротоваров. Также потребуются оловянный припой, рама, стекло, пленка, лента и карандаш для разметки.

При покупке комплектующих стоит обращать внимание на гарантию производителя. Обычно она составляет 10 лет, в некоторых случаях – до 20. Важно также правильно подобрать аккумулятор. Экономия на нем нередко оборачивается неприятностями: во время зарядки прибора может выделяться водород, что чревато взрывом.

Особенности расчета мощности систем

Перед тем как закупить комплектующие и сделать солнечную панель, рассчитывают необходимую мощность прибора и емкость аккумулятора.

Самый простой способ – воспользоваться онлайн-калькуляторами, размещенными на некоторых сайтах в интернете.

Схема расчета солнечных панелей
Количество энергии, заявленное в техническом паспорте изделия, рассчитано для идеальных условий. На них невозможно ориентироваться, ведь устройства работают по-разному в зависимости от времени года и суток. Потери энергии происходят постоянно, в т.ч. в аккумуляторах, инверторе (+)

Важнейший показатель, который придется учитывать, — среднемесячное количество потребляемой энергии. Его можно определить по счетчику.

Также следует сделать скидку на особенности работы самих солнечных батарей. Они способны выдавать предельную мощность лишь при условии чистого неба, причем угол падения солнечных лучей должен быть прямым.

Если погода пасмурная или угол падения лучей слишком острый, мощность батарей может упасть в 20 раз. Даже малейших облаков достаточно, чтобы вдвое снизить показатели. Поэтому при расчетах ориентируются на то, что 70% энергии будет вырабатываться с 9 до 16 часов, а в остальное время – до 30%.

Комбинация солнечных панелей и ветрогенераторов
Зимой от гелиосистем мало пользы: из-за пасмурной погоды они вырабатывают минимальное количество энергии. Зато ветрогенераторы работают на полную мощность и способны компенсировать эти потери. Комбинация двух таких устройств очень эффективна

В условиях, приближенных к идеальным, в «рабочее время» панели мощностью 1кВт вырабатывают 7 кВт/ч, а ранним утром и вечером – около 3 кВт/ч. Второй показатель лучше вообще не брать в расчет и оставить «про запас» с учетом возможной облачности и изменения угла падения лучей.

Получается, что следует ориентироваться на 210 кВт/ч в течение 1 календарного месяца. Это идеальный показатель, который требует корректировки.

Solar Cells – набор на 36 или 72 модуля
На Еbay можно найти неплохой набор для изготовления солнечной батареи своими руками. Иногда это устройства, которые отбраковали на производстве (т.н. модули В-типа). Они дешевы, но вполне пригодны для сборки домашней системы, поскольку эксплуатационные характеристики близки к заявленным

Чтобы определиться с реальным количеством энергии, следует найти данные о том, сколько солнечных дней в году бывает в конкретном регионе. В эти периоды мощность батарей не будет составлять даже половины от паспортного показателя. Если устройства будут работать осенью и зимой, то нужно сделать поправку в 30-50% на пасмурную погоду.

Пошаговая инструкция по сборке солнечной панели

Работа по сборке начинается со схемы и проекта. Нужно четко представлять, как будет устроена и закреплена солнечная панель. Так, если КПД системы напрямую зависит от угла наклона относительно солнечных лучей, следует позаботиться, чтобы этот угол можно было менять.

Во многих готовых моделях предусмотрены механизмы, автоматически поворачивающие панели, а в самодельных придется продумать их самому.

Элемент солнечной панели
Модули солнечной панели должны быть одинаковыми, ведь эквивалентность тока равна показателю наименьшего элемента. Также подбор одинаковых деталей значительно упростит процесс сборки всей системы в целом, т.к. не придется подгонять размеры каркасов и рассчитывать мощность каждой конструкции отдельно

Технология сборки зависит от общей площади панелей, их количества, особенностей дополнительных материалов. Обширная площадь системы гарантирует ее более высокую мощность, но одновременно увеличивается и вес конструкции, что тоже приходится учитывать, ведь кровля должна его выдерживать.

Этап 1: изготовление корпуса конструкции

Когда все комплектующие подготовлены, можно приступать к сборке корпуса, на котором будет держаться вся конструкция.

Понадобятся следующие материалы:

  • листы фанеры, вырезанные по размеру панелей;
  • плиты ДВП;
  • деревянные рейки, из которых будут изготовлены бортики;
  • материалы для крепежа: саморезы, уголки, подходящий клеевой состав;
  • оргстекло;
  • краска и пропитки, чтобы облагородить внешний вид готовой конструкции и защитить ее от гниения.

В первую очередь готовят основание – к фанере приклеивают невысокие бортики. Они не должны закрывать панели, поэтому стоит выбрать рейки около 2 см. Чтобы бортики не отклеились, их дополнительно закрепляют саморезами и уголками.

Верхняя крышка конструкции

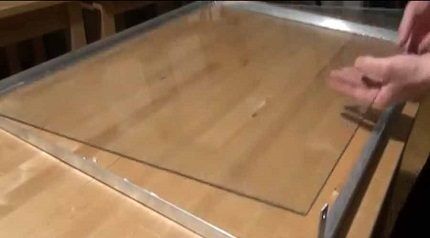

Верхнюю крышку изготавливают из оргстекла, а деревянные детали конструкции покрывают антисептическими пропитками для защиты от гниения и красят. Оттенок краски должен гармонировать с цветом крыши

Низ основания и бортики сверлят в нескольких местах, чтобы обеспечить вентиляцию. Крышку нельзя сверлить, т.к. элементы конструкции могут подмокнуть. Для крепления панелей лучше выбрать плиты ДВП, поскольку они не проводят ток. При желании ДВП можно заменить другим материалом.

Этап 2: установка и крепление элементов

Солнечные элементы следует равномерно разложить на подложке «изнаночной» стороной и припаять проводники. Для этого нужно будет разметить места пайки. Чтобы не испортить все модули, лучше сначала последовательно соединить только два элемента.

Если все в порядке, так же припаивают остальные модули. В результате на подложке должна появиться аккуратная цепочка соединенных элементов.

Солнечная батарея на каркасе
После сборки конструкции ее следует проверить на работоспособность. Если она функциональна, то ее можно уже крепить шурупами к каркасу. На готовую панель ставят блокировочный диод. Его задача – предотвратить разрядку аккумулятора

Когда все модули будут соединены, их можно перевернуть для закрепления на панели. В качестве клеевого состава можно использовать эпоксидную смолу или силиконовый герметик. Желательно не намазывать края модулей, чтобы конструкции не сломались в случае деформации каркаса. Достаточно прочно приклеить элементы по центру.

Этап 3: особенности крепления крышки

После сборки батареи на каркасе ее закрывают крышкой из оргстекла, еще раз проверяют и фиксируют. Важно, чтобы клеевой состав полностью просох до установки крышки, иначе он продолжит испаряться и оставит мутные следы на оргстекле.

На выходной кабель устанавливают двухконтактный разъем. Он нужен для подсоединения контроллера. Остается еще раз проверить работу системы и исправить недочеты, если они будут обнаружены.

Этап 4: установка готовой системы

Батареи устанавливают на земле, на стенах или крыше. Это зависит от пожеланий самого владельца здания. Главное, чтобы система была расположена с южной стороны здания и ее работе ничто не мешало.

Если конструкцию планируется крепить на скате кровли, нужно убедиться, что поверхность выдержит дополнительную нагрузку. Систему устанавливают так, чтобы она располагалась под углом 30-40° к крыше, и намертво закрепляют.

Сборка и монтаж солнечной панели
Солнечные панели, особенно тонкопленочные, подвержены деформациям под воздействием ветра или давлением снега. Нужно позаботиться о надежной ветрозащите и установить приспособления, задерживающие или рассекающие снег, который сползает с крыши

Отличное решение – крепление системы к металлической рамной конструкции из толстого профиля. Минимальное сечение – 25*25 мм, а при большой площади конструкции лучше выбрать более прочный профиль. Перед каждой такой рамой устанавливают снегозадержатель или оборудуют кронштейны снегорассекателями.

На нашем сайте есть блок статей, посвященных сборке, монтажу и подключению солнечных батарей, советуем ознакомиться:

  1. Схемы и способы подключения солнечных батарей: как правильно провести монтаж солнечной панели
  2. Схема подключения солнечных батарей: к контроллеру, к аккумулятору и обслуживаемым системам

Выводы и полезное видео по теме

Описаний бывает недостаточно, чтобы полностью разобраться в особенностях сборки и монтажа солнечных панелей. К тому же существуют различные способы крепления, а «народные умельцы» совершенствуют навыки и постоянно изобретают новые пути решения старых задач.

Мы предлагаем видеоинструкции и советы опытных мастеров, чтобы вам было проще понять процесс сборки гелиосистем. Выберите те рекомендации, которые лучше всего соответствуют вашим планам и пожеланиям.

Где купить комплектующие и как собрать систему, описано в видеоролике ниже:

Полное пошаговое описание процесса сборки:

Оригинальный подход к сборке солнечных батарей, советы специалиста:

Инструкция по сборке солнечной электростанции для дома:

Альтернативная энергетика – это действительно актуально. Если вы решили разобраться в способах получения энергии без углеводородов, можете гордиться тем, что заботитесь не только о себе, но и о планете в целом.

Простая солнечная батарея поможет вам обеспечить себя «зеленым» электричеством и сбережет наш общий дом. Собрать систему несложно, главное – захотеть и сделать.

Имеете опыт в изготовлении солнечной батареи? Пожалуйста, поделитесь информацией с нашими читателями, предложите свой метод сборки гелиосистемы. Оставлять комментарии и добавлять фотографии самоделок можно в форме, расположенной ниже.
