Горелка для биокамина своими руками: инструкция и советы по изготовлению

Экологическая разновидность камина в отличии от газового и дровяного оборудования этой категории может эксплуатироваться в многоэтажных домах. Для его организации не нужно получать разрешение в администрации. Не надо сооружать дымоотвод и склад для хранения топлива. А если очаг интересно оформлен, сделана горелка для биокамина своими руками, еще и расходы на обустройство существенно сократятся. Ведь правда?

Все о том, как сделать эффектный экокамин с безотказно действующим топливным элементом, вы найдете в представленной нами статье. Используя предложенную информацию и ценные советы, вы сможете собственноручно изготовить потрясающий предмет интерьера, не создающий малейших угроз в период горения.

В нашей статье подробно описан процесс самостоятельного изготовления трех видов горелок для устройства биокаминов. Приведены интересные варианты декорирования, даны рекомендации по безопасному использованию эффектной самоделки. Представленный материал дополнен фото-иллюстрациями и видео-руководством.

Принцип действия и устройство биокамина

Биокамин (экокамин) – вариант очага, который отапливается жидким биологическим горючим. При сжигании подобных веществ не выделяется дым и сажа, поэтому для функционирования подобного устройства не нужен дымоход.

В то же время комнату, где располагается биокамин, необходимо периодически проветривать, поскольку при любом горении расходуется кислород.

Популярность биокаминов обоснована универсальностью, возможностью установки без получения разрешений в отличие от газовых агрегатов, простотой устройства и обслуживания

Для отопления биоочагов обычно применяется биоэтанол или смеси горючего на его основе. Возможно также применение других видов топлива, например, спирта

Более подробно принцип работы камина на биотопливе мы рассмотрели в следующей статье.

Классификация по способу установки

Подобные отопительные устройства различаются не столько своей конструкцией, сколько габаритами и местом размещения в квартире. Согласно названным критериям, можно выделить три разновидности экокаминов.

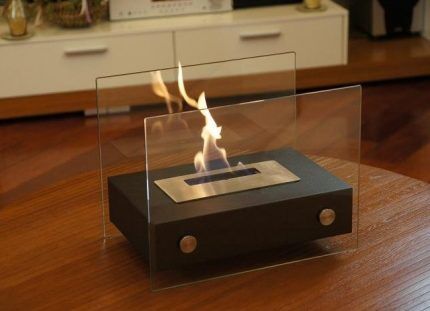

Разновидность #1 — настольные

Настольные представляют собой небольшие изделия, имеющие разнообразную форму и дизайн. Для пожарной безопасности в таких конструкциях предусматривается плотный экран из огнеупорного стекла, скрывающий пламя.

Настольные биокамины имеют чисто декоративную функцию и практически не влияют на температуру в помещении. Подобные предметы интерьера можно установить на журнальный стол, подоконник, тумбочку

Разновидность #2 — настенные

Настенные устройства, размеры которых могут достигать до 1 метра в длину, обычно выполняются из металла и стекла. Подобные модели не только декоративны, но и функциональны. Они обогревают помещение, особенно, если в очаге установлено несколько горелок.

Настенные камины — это стационарные конструкции. Они предусматривают использование специальных крепежей, благодаря которым отопительные устройства надежно подсоединяются к стене

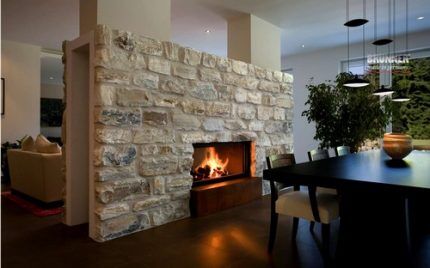

Разновидность #3 — напольные

Экокамины, имеющие крупные габариты, устанавливаются на полу, часто в нишах или углах помещения. Существуют напольные модели, дополненные опорными ножками, допускающими регулировку высоты конструкции, или колесиками, благодаря которым устройство можно передвигать по дому.

Напольный биокамин можно отделать кирпичом или камнем. В этом случае его дизайн практически не отличается от традиционных очагов, отапливаемых дровами или хворостом

Как и настенные биокамины, напольные варианты совмещают декоративную роль с функциональной, наполняя комнату теплом.

Преимущества и недостатки биокаминов

Как любые устройства, такие очаги обладают сильными и слабыми сторонами.

Вне зависимости от модели, все экокамины обладают следующими достоинствами:

• Простота устройства. Для оборудования очага не требуется прокладки вентиляционных каналов, устройства дымохода, согласования с соседями.
• Мобильность. Биокамины, как правило, достаточно легкие приспособления. Многие варианты специально рассчитаны для их передвижения внутри помещения.
• Легкость в эксплуатации. Пользоваться подобными устройствами чрезвычайно просто. Важно лишь вовремя закупать биотопливо и заправлять камин.
• Безопасность. При горении не выделяется сажа, угарный газ, дым и иные вредные вещества, к тому же во многих моделях предусмотрен плотный экран, препятствующий открытому огню.
• Увлажнение воздуха. При горении биоэтанола образуются углекислый газ и водяные пары, которые улучшают микроклимат в помещении.

В то же время следует отметить и ряд проблем, связанных с работой экокаминов.

К числу отрицательных факторов относятся:

• Низкая теплоотдача. При горении биотоплива выделяется небольшое количество тепла.
• Высокая стоимость биоэтанола. Жидкое биогорючее стоит дороже традиционных вариантов топлива.
• Необходимость вентиляции. Поскольку при горении огня снижается уровень кислорода в комнате, где находится экокамин, желательно устроить в ней дополнительную вентиляцию или позаботиться о частом проветривании помещения.

Негативными сторонами биоочагов можно пренебречь, особенно, если речь идет о декоративных устройствах.

Биокамин — интересный элемент декора, нередко превращающийся в центральный акцент интерьера. Учитывая это, рядом недостатков его можно пренебречь

Основные элементы конструкции

При всем разнообразии моделей экокаминов, их конструкция состоит из сходных элементов, а именно:

• Отопительного блока. Основной компонент биоочага, где находится топливо. Существует два варианта подобного устройства: горелка и бак, о которых мы подобно поговорим ниже.
• Корпуса. Эта деталь определяет дизайн изделия. В зависимости от проекта корпус может быть открытым или закрытым, иметь форму различных геометрических фигур, стилизоваться под полку, канделябр, журнальный столик.
• Декоративных компонентов. Для украшения экокаминов часто используется декор, выполненный из жаропрочных материалов: камней, металла, огнеупорной керамики.

Все эти части можно сделать самостоятельно, соорудив биокамин своими руками.

В биокаминах могут применяться два типа устройств для отопления: топливный бак и горелка.

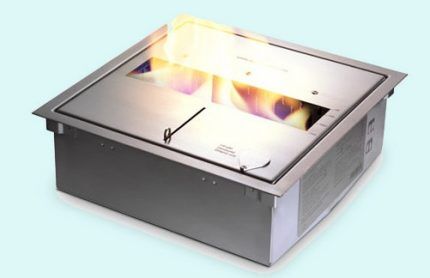

Топливный бак, объем которого составляет от 60 мл до 5 литров, обычно используется в фабричных моделях биокаминов.

Топливный бак обладает множеством достоинств, однако его вряд ли можно сделать самостоятельно, поскольку при его изготовлении используются заводские технологии

Как правило, баки делают из прочного металла, чаще всего нержавеющей стали. Очень важно, чтобы стенки и дно устройства имели достаточную толщину: это гарантирует безопасность и долгий срок эксплуатации.

Топливные баки обладают значительными достоинствами:

• Их конструкция гарантирует абсолютную герметичность емкости, благодаря чему внутрь не попадает пыль и инородные тела.
• При использовании подобных моделей в помещении полностью отсутствует запах биоэтанола, поскольку жидкое топливо и его пары задерживаются в резервуаре.
• Конструкция топливных баков предусматривает специальное приспособления для регулирования интенсивности огня. Это особенно важно, если камин встроен в стену или его поверхность украшена аксессуарами, выполненных из материалов, не обладающих особой огнеупорностью.
• У подобных устройств предусмотрена также возможность быстрого и легкого гашения огня. Для этого достаточно повернуть рычаг, с помощью которого перекрывается поступление биотоплива.

Недостатком подобных моделей является достаточно высокая цена.

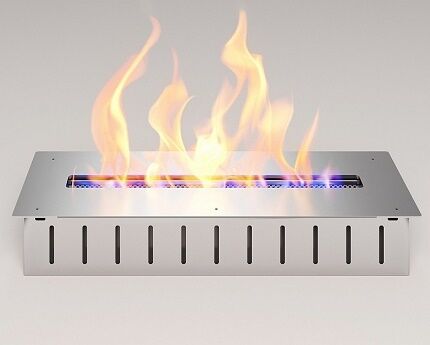

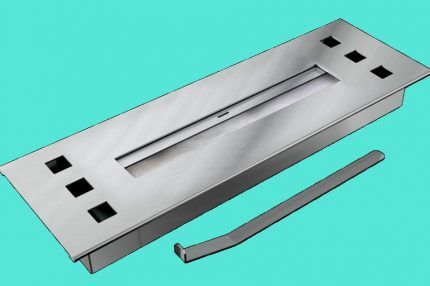

Более простым вариантом отопительного блока является горелка для экокамина. Внешне подобное устройство выглядит чрезвычайно просто: это предназначенный для наливания биоэтанола резервуар, который может иметь разную форму.

Пользование подобными приспособлениями не так удобно, как топливным котлом. У горелок не предусмотрен также механизм регулирования интенсивности огня, а также возможность быстро потушить разгоревшееся пламя

Для тушения существуют специальные приспособления, которые нужно покупать дополнительно, кроме того, при их использовании в комнате чувствуется резкий запах.

В биокамине, который планируется использовать для обогрева помещения, можно установить 2-3 обычных горелки, однако при этом следует соблюдать определенные нормативы

В то же время у горелок для биокамина есть и свои преимущества. Подобные устройства отличаются низкой ценой, а простая конструкция позволяет сделать их самостоятельно. Кроме того, в одном очаге можно установить сразу несколько таких приспособлений, что значительно повысит теплоотдачу.

Особенности изготовления горелки

Перед началом работы по созданию экокамина важно определиться с моделью очага: будет ли это большое устройство, установленное на полу, подвесной вариант у стены либо компактный прибор, который можно поставить на стол. От этого напрямую зависит размер горелки.

Определившись, попробуйте набросать проект биокамина, чтобы на его основе подготовить чертежи конструкции, а также отопительного элемента. Поскольку принцип работы различных моделей обычно совпадает, на первый план выходят дизайн и функционал.

Важно уделить большое внимание качеству используемых материалов, поскольку от этого зависит безопасность работы очага, а также срок его использования. Выполненный из прочных заготовок отопительный блок будет работать исправно и без сбоев.

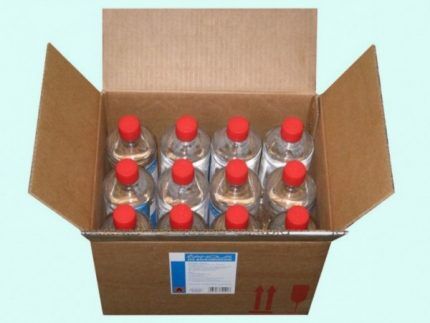

Хотя биотопливо для каминов часто фасуется в пластиковые бутыли, это не означает, что горелку можно сделать из пластика: подобное устройство должно быть полностью выполнено из металла.

Правила безопасности требуют, чтобы внутренняя поверхность емкости, используемой для изготовления горелки, не имела дополнительного покрытия (эмалированного, тефлонового или другого)

Наиболее долговечные и надежные приспособления изготовляются из стали-нержавейки, поскольку подобный материал совмещает высокую химическую и термическую устойчивость. Возможно также применение обычной конструкционной стали, хотя ее показатели качества несколько ниже.

Для изготовления топливного блока важно применять заготовки с толстыми стенками. Тонкие детали при нагреве будут деформироваться, что может привести к разгерметизации швов и утечке топлива, вследствие чего может начаться возгорание.

Величина и параметры емкости для горючего зависят не только от габаритов модели, но и от конструктивных особенностей. Если резервуар для топлива не предполагает использования абсорбента, емкость можно сделать невысокой. При этом желательно сделать так, чтобы в горение была вовлечена только небольшая поверхностная часть горючего материала

Горелки для биокамина можно также оборудовать защитным экраном из стекла. Для этой цели лучше взять огнеупорный материал. Если его нет под рукой можно применить обычное стекло, например, взяв его из рамочек для фотографий формата А4. В этом случае следует предусмотреть большее расстояние от горелки, чтобы материал не лопнул от перегрева.

Для того чтобы пламя равномерно распределялось во все стороны, топливный бак рекомендуется накрыть сверху металлической сеткой. Подобная деталь также послужит основой для укрепления декоративных элементов.

В качестве металлической сетки для биокамина можно использовать обычную строительную сеть или даже приспособление для духовки (барбекю), которое обрезается до нужных размеров

Для розжига самодельной горелки используется фитиль, который можно изготовить из обувного шнурка. Один его конец укладывается в наполненный биотопливом резервуар, второй выводится наружу и поджигается. Особенно эффектный вид имеет экокамин, внешний фитиль которого спрятан между декоративными элементами.

Расстояние от горелки до стеклянного экрана должно составлять примерно 15 см, такую же дистанцию следует соблюдать между несколькими отопительными элементами, если они установлены в одном биокамине.

Одна горелка рассчитана на площадь в 16 квадратных метров: этот норматив следует принимать во внимание при планировании устройства очага с несколькими отопительными устройствами.

Как только горелка биокамина будет собрана, необходимо визуально оценить конструкцию, сверить ее с чертежом, а также убедиться в отсутствии деформации. При выявлении дефектов следует разобрать устройство и вновь тщательно подогнать детали.

Варианты горелок для биокаминов

Существует множество схем по изготовлению топливных блоков самостоятельно, предлагаем несколько несложных вариантов.

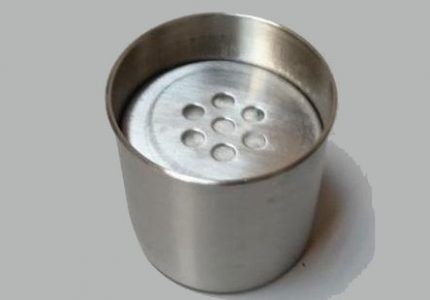

#1: Наиболее простая модель топливного элемента

Для простейшего варианта горелки для биокамина применяется обычная емкость из нержавеющей стали со стенками не менее 2 мм толщиной.

Чертеж напольного биокамина, длина которого составляет 1,1 метр, с отдельно вынесенной схемой горелки очага на биологическом топливе

Глубина подобного резервуара должна составлять примерно 3-5 см, а его длина и ширина – зависеть от параметров биокамина. Внешний вид бака не имеет значения, поскольку эта деталь находится не на виду, однако следует брать лишь крепкую прочную конструкцию.

В бак наливается качественное биотопливо и опускается фитиль, который выводится на наружную поверхность, например, через сетку, накинутую на огонь. Пропитавшись горючим, при розжиге шнур будет гореть, давая яркий огонек.

#2: Двухкамерная горелка с перфорацией (разрезами)

Подобный вариант конструкции обычно используется в моделях, выполняемых на фабриках. Он позволяет уменьшить площадь поверхности горения, а, следовательно, сократить расходы топлива.

Прежде всего, нужно взять ванночку или другую емкость, выполненную из нержавеющей стали, размеры и требования которой совпадают с предыдущим вариантом.

Затем нужно вырезать пластину той же толщины, что и стенки бака, с длиной, равной длине его внутреннего пространства.

Ширина этого элемента высчитывается по формуле:

W = Wв – 1.5 + 2xHв

Где: Wв – ширина внутреннего резервуара ванночки в см, а Hв – ее глубина (тоже в см).

Пластины сгибаются под углом в 90^о со стороны длинных краев, так чтобы сделать ножки, высота которых равна глубине ванночки (Hв). Подобным образом мы получаем П-образный элемент, длина которого соответствует длине ванночки, а ширина – на 1,5 сантиметра меньше.

В одной из ножек П-образной детали просверливаем отверстия или надрезаем ее так, чтобы она напоминала расческу. Элемент устанавливается на ножки в ванночку так, чтобы между поверхностью с отверстиями (надрезами) и стенкой резервуара оставался зазор величиной в 1,5 см.

Самый удобный и функциональный вариант отопительного блока для биокамина состоит из двух камер и позволяет обеспечить ровный огонь при экономном расходовании горючего

После этого бак можно наполнить топливом и зажечь его. При этом пламя будет образовываться лишь на узкой открытой полоске шириной 1,5 сантиметра, тогда как топливо в большей части резервуара, накрытой П-образным элементом, не будет гореть из-за отсутствия доступа воздуха.

В то же время топливо будет постоянно поступать в «рабочий» отсек благодаря прорезям или отверстиям, предусмотренным в пластине.

Для незамедлительного гашения огня рекомендуется также дополнительно вырезать стальную пластину, которой будет прикрываться зона горения.

Как сделать наклонный уровень резервуара? Чтобы топливо сгорало без остатка, желательно придать дну описанной выше модели небольшой наклон, направленный в сторону «рабочего» объема.

Сделать это достаточно легко. Для этого нужно налить в резервуар некоторое количество гипсовой смеси, после чего наклонить в нужную сторону и подождать затвердения раствора.

В этом случае «ножку» П-образной детали, на которой не имеется перфорации, желательно немного укоротить, чтобы конструкция оставалась строго горизонтальной, несмотря на имеющийся наклон дна.

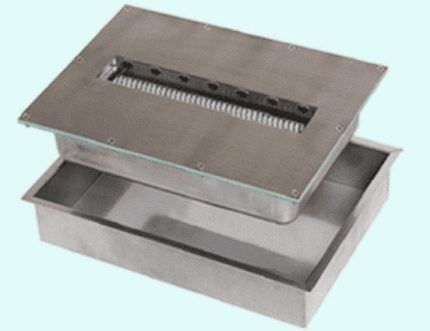

Топливный бак с двойным дном дает дополнительную гарантию безопасности и надежности, а также имеет больший срок эксплуатации

Возможно также изготовить топливный бак, имеющий двойное дно. Для этого уже изготовленная горелка помещается в бак большего размера, при этом края верхнего элемента должны перекрывать стенки нижнего.

#3: Простейшее устройство с наполнителем

Резервуар рабочего отсека (П-образную часть) можно также наполнить абсорбентом (наполнителем), в качестве которого чаще всего применяется минеральная вата.

Вместо базальтовых волокон лучше отдать предпочтение материалу на акриловой основе по следующим причинам:

• Подобный вид стекловаты отличается наибольшим показателем гигроскопичности, а значит, лучше всего впитывает жидкость.
• Волокнистый наполнитель имеет отличную паропроницаемость, следовательно, спиртовые пары будут беспрепятственно циркулировать между волокнами.
• Мягкая белая вата горит долгое время, давая яркое ровное пламя.
• При изготовлении данного вида минеральной ваты не применяется формальдегид, что гарантирует экологическую чистоту абсорбента.

Если же вам не удалось отыскать вату, сделанную на основе акрила, годятся другие виды аналогичной продукции, предпочтительно более мягкие материалы.

На качество наполнителя оказывает влияние даже направление волокон минеральной ваты. Для биокамина лучше подходит материал, имеющий хаотичные, а не вертикальные волокна

Пропитавшись биоэтанолом, абсорбент будет постепенно отдавать топливо, продлевая время горения биокамина.

Наиболее легкий вариант горелки с наполнителем из стекловаты доступен каждому. В этом случае требуется небольшая металлическая емкость, например, кружка или консервная банка. В резервуар помещается абсорбент, так чтобы он заполнил весь объем (уплотнять его не требуется), после чего наполнитель хорошо пропитывается биоэтанолом или другим жидким топливом.

Всего за несколько минут можно своими руками изготовить элементарную горелку для биокамина, используя подручную металлическую емкость и крышку с отверстиями

Сверху емкость прикрывается подходящей по размеру металлической сеткой или крышкой с перфорированными отверстиями, после чего горючее поджигается.

Декорирование топливного устройства

Горелку для камина можно украсить дополнительными элементами. Это не только облагородит конструкцию, но и поможет замаскировать фитиль.

Эффектно украсить биокамин можно с помощью различных материалов. На данном рисунке декор выполнен при помощи металлических стержней

Среди наиболее популярных украшений можно назвать:

• Керамические поленья, размер которых должен совпадать с габаритами очага. Такие элементы будут имитировать костер.
• Различные виды натуральных и искусственных камней, которые могут быть одного или разного размеров, прозрачными либо цветными, гладкими или с фактурной поверхностью. Гальку можно разложить не только на решетке, но и за ее пределами.
• Стилизованные антуражные предметы: кочерга, щипцы, инструменты для зажигания и тушения. Здесь же можно поставить топливо в декоративной упаковке.

Также хороша декоративная облицовка, выполненная из жаропрочной керамики, и глиняные, фаянсовые фигурки, которые можно поставить на крышку камина либо рядом с ним.

Желательно применять съемные компоненты декора, что позволит периодически изменять внешний вид устройства.

Выводы и полезное видео по теме

Предлагаем вам инструкцию по самостоятельному изготовлению горелки для биокамина:

Собственноручное изготовление биокамина, составной частью которого является отопительный элемент:

Как вы видите, конструкция горелки достаточно легка, и сделать ее доступно каждому. Разместив ее в подходящем корпусе, вы получите чудесный биокамин, который внесет в интерьер помещения уют и оригинальность.
