ТЭН для стиральной машины: советы по выбору + инструктаж по замене своими руками

Греющий ТЭН для стиральной машины имеет ключевое значение. Он нагревает холодную воду в процессе работы, обеспечивая условия для качественной стирки и устранения следов грязи, пятен и потеков любой сложности.

При продолжительной эксплуатации физические свойства этого изделия ухудшаются и могут возникать неполадки. В этом случае избавляться от машинки не стоит. Достаточно просто заменить старый элемент новым и продолжить пользование в обычном режиме.

Подробное описание и принцип работы ТЭНа

ТЭН представляет собой электрический нагреватель, отвечающий за подогрев холодной воды, поступающей из центральной водопроводной системы в стиральную машину.

Конструкционно состоит из трубчатой детали W-образной или V-подобной формы, внутри которой располагается проводниковый элемент с высоким уровнем сопротивления, способный выдержать нагрев до рекордно высоких рабочих температур.

Мультиметр для прозвонки ТЭНа
Провести корректную проверку ТЭНа поможет мультиметр. Используя этот измерительный прибор, можно в домашних условиях «прозвонить» (протестировать) греющий элемент и определить, рабочий он или уже нет

Окружает нагревательную спираль специальный изолятор-диэлектрик, обладающий высоким показателем теплопроводности. Он корректно впитывает тепло, исходящее от греющего элемента, и передает на стальную внешнюю оболочку.

Сама рабочая спираль отходящими концами припаяна к контактам, на которые в процессе работы поступает питающее напряжение. Рядом располагается термоузел, измеряющий уровень нагрева воды в стиральном баке.

При активации через управляющий блок любого из режимов обработки на ТЭН поступает командный сигнал.

Элемент начинает интенсивно прогреваться и, отдавая образованное тепло, доводит температуру воды в стиральном барабане до необходимой температуры, заданной пользователем.

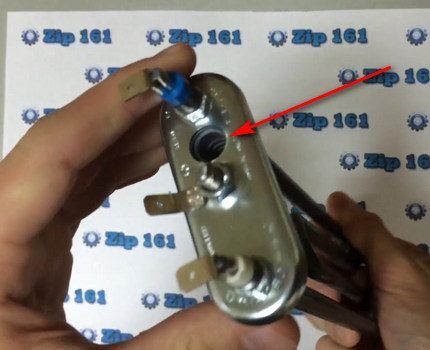

ТЭН с отверстием для термодатчика
Прогрессивные модели имеют в конструкции специальное отверстие для термодатчика (на рисунке стрелочка на него указывает). Он бдительно отслеживает уровень прогрева воды в барабане и своевременно отключает рабочий элемент, позволяя рационально и экономно расходовать электрическую энергию

Как только вода достигает нужных температурных показателей, датчик это фиксирует и перебрасывает данные в блок управления. Система реагирует на полученную информацию и в автоматическом режиме отключает прибор, прекращая подогрев воды.

Важные параметры, влияющие на выбор

Прежде, чем отправиться за покупкой нового ТЕНа в ближайший магазин, предстоит ознакомиться с его конструктивными особенностями.

Конструкционные особенности и отличия

Все ТЭНы стиральных машинок имеют одинаковое внутреннее устройство, но немного отличаются друг от друга по внешней конструкции. Сегодня общепринятыми считается прямая и выгнутая форма.

Прямые распространены наиболее широко и применяются в основной массе моделей различных популярных брендов.

Изогнутый ТЭН для стиральной машинки
Если машинка для стирки в базовой заводской комплектации оснащена изогнутым ТЭНом, в случае замены необходимо выбирать новое изделие такой же формы. Прямой элемент просто не поместится в отсек

Выгнутые детали производят под конструкционные требования определенных видов стиральных машинок таких фирм, как Ardo, некоторые модели Ariston, Indesit и прочие.

Они выглядят точно также, как и прямые, но примерно на расстоянии 50 миллиметров от внешней скобки имеют изгиб в 30 градусов.

Принцип работы этих элементов ничем не отличается от аналогов прямой формы, а базовое сопротивление находится в пределах 20-70 Ом.

Виды внешнего покрытия

В основном ТЕНы имеют металлическую поверхность с защитным анодированным слоем. Он обладает высокой термовыносливостью, демонстрирует хорошую водостойкость и предохраняет греющую деталь от коррозийных проявлений.

ТЭН с керамическим покрытием
Нагреватель, оснащенный практичным покрытием из термостойкой высокопрочной керамики, более надежен и вынослив даже при интенсивной ежедневной эксплуатации

Однако, некоторые бренды, например, Samsung, дополнительно наносят на свои изделия керамический слой. Считается, что он более долговечный и значительно уменьшает возможность образования накипи в результате использования жесткой воды.

Основные параметры греющего элемента

Главная отличительная черта ТЭНов – это рабочая мощность. В разных моделях она может доходить до 2,2 кВт. Чем выше базовый показатель, тем быстрее нагревается вода в барабане стиральной машины до необходимой температуры.

Замена ТЭНа в стиральной машине
Заменяя ТЭН в стиралке, желательно покупать изделие такой же мощности, как было базовое, установленное заводом. Это нужно для того, чтобы все элементы конструкции продолжили работу в корректном режиме, не испытывая дополнительного напряжения

Нормальная сопротивляемость прибора колеблется от 20 до 40 Ом. Однако, деталь практически не ощущает никаких кратковременных перепадов напряжения, случающихся в сети.

Это происходит благодаря наличию инерционности и довольно высокой сопротивляемости греющего элемента.

Важные рекомендации по подбору ТЕНа

Подбирая ТЭН для машины нужно проявить максимум внимания. Это поможет приобрести элемент нужных параметров и быстро реанимировать стиралку для дальнейшей полноценной и продуктивной работы.

Бывший в употреблении прибор покупать не стоит. Нет гарантии, что он будет качественно служить длительное время. Лучше остановиться на новом изделии и приобрести его не на базаре, а в фирменном магазине или сервисном центре.

В первую очередь стоит обратить пристальное внимание на длину ТЭНа. Измеряют ее от края металлического фланца до самой конечной точки греющего элемента.

Новый ТЭН стиральной машины
Чтобы покупка нового ТЭНа была правильной, с собой в магазин нужно взять старый, вышедший из строя. Это позволит точно подобрать форму изделия и не ошибиться с длиной. Слишком короткий прибор не дотянется до фиксационной скобки на дне бака, а излишне длинный просто не поместится в агрегат

Допустимо, чтобы новая деталь была чуть больше или немного меньше, чем испортившаяся «родная». Однако, разница в размере не должна превышать 1,5 миллиметра.

Показатель мощности тоже должен быть учтен. Обычно его указывают на фланцевой части ТЭНа. Разница между испорченной деталью и новой не должна быть выше 150 Вт.

Если этот показатель значительно превышен, увеличится эксплуатационная нагрузка на всю машинку, если существенно занижен – вода станет нагреваться слишком долго и потребление электрики возрастет.

Наличие термодатчика – еще один принципиальный параметр. Отдельные модели греющих элементов не комплектуются этой деталью, а имеют только отверстие под нее.

Это объясняется тем, что очень часто при сгорании старого ТЕНа датчик остается в нормальном, работоспособном состоянии и может полноценно использоваться дальше.

Нагреватели, имеющие только отверстие под датчик, стоят дешевле, поэтому хозяева могут немного сэкономить, используя новый греющий элемент с уже имеющимся термодатчиком.

Прямой ТЭН стиральной машины
В старых стиральных агрегатах стоят ТЭНы с глухой фланцевой поверхностью. Если сгорела эта деталь, нужно постараться купить точно такую же или обратиться в сервисный центр и посоветоваться со специалистом относительно корректной замены

Форма нового нагревателя должна в точности повторять старую. Если из строя вышел гнутый ТЭН, допускается его замена на аналогичный. Эти правила актуальны и для прямых греющих элементов.

Желательно попытаться найти новую «родную» модель. Если с поиском возникают проблемы, допустимо купить универсальный вариант, подходящий под параметры имеющейся бытовой техники.

По материалу, из которого изготовлен стирающий бак, необходимо абсолютное совпадение. Детали, установленные под бак из пластика, оснащаются прочной резиновой прокладкой.

По базовой ширине она может быть длинной или короткой, в зависимости то формата самого нагревателя.

На уплотнителях для ТЭНов под бак из металла предусмотрен специальный буртик в зоне фланца. Он обеспечивает более четкое крепление детали в отсеке.

Клеммы и крепеж нового изделия должны быть такими же, как и у перегоревшего. Если они расположены несколько иначе, возникнут трудности с подключением к проводам и обязательно потребуется дополнительная герметизация места установки.

Только тогда машинка вновь заработает корректно и будет правильно выполнять запрограммированные пользователем задачи.

ТЭН стиральной машины
Если в машинку, где стоял нагреватель с буртом, вмонтировать элемент без бурта, во время стирки он может просто вылететь из бака и повредить корпус и соседствующие детали

Материал греющего элемента может быть любым, как и внешнее покрытие. К этим параметрам жестких требований нет и любые отступления от базовых показателей допустимы, так как на работу стиралки никак не влияют.

Что нужно знать перед ремонтом?

Чтобы проведение ремонтных работ по замене нагревающего элемента прошло максимально просто, а в процессе не возникло непредвиденных ситуаций, желательно подробнее ознакомиться с его расположением и причинами выхода из строя.

Нюанс #1 — место нахождения устройства

У многих стиральных машинок разных брендов и производителей ТЭН располагается внизу. Для проведения ремонтных мероприятий или замены детали на новую придется снимать корпусную крышку машинки.

От конструкции каждой отдельной стиралки зависит, откуда удобнее добираться до греющей детали — с фронтальной части или с задней. Этот вопрос домашний мастер решает самостоятельно исходя из личных удобств и предпочтений.

Извлечение ТЭНа из стиральной машины
Посадочный отсек для ТЭНа практически у всех современных стиралок одинаковый. Если машинка имеет солидный возраст, от 12 лет и старше, это место может отличаться по размеру и форме. Поэтому нужно заранее определить его габариты и подобрать четко соответствующую этим показателям деталь

В отдельных моделях греющий элемент располагается сбоку и для проверки или устранения неполадок требуется демонтировать боковую стенку.

Нюанс #2 — причины выхода ТЭНа из строя

Главные причины, по которым деталь выходит из строя и теряет работоспособность, сводятся к трем позициям. Первая – это заводской брак. Он встречается нечасто, однако, застраховаться от неприятности такого плана невозможно.

Даже приобретая технику класса люкс последнего поколения можно наткнуться на бракованную модель. Если машинка находится на гарантии, вопрос решается очень просто — производитель бесплатно меняет нерабочий ТЭН на аналогичный, но полностью исправный.

Мастер меняет ТЭН стиральной машины
Отдельные модели греющих элементов подлежат ремонту, но большинство придется менять сразу на новые, так как производитель не предусмотрел возможности их восстановления

Вторая среди главных причин – это накипь. Именно она оседает на металлическом корпусе, негативно воздействует на греющий элемент и в итоге лишает его работоспособности.

Низкая теплопроводность накипи мешает прибору передавать выработанное тепло воде, а он сам при этом начинает перегреваться, испытывает повышенную нагрузку. В конце концов, просто сгорает, не выдержав такого объема тепловой энергии.

ТЭНы с накипью и без
В домашних условиях очистить ТЭН от накипи можно разными способами. Однако, если гарантийный срок еще не истек, разбирать машинку самостоятельно не желательно. Если потом вдруг случится серьезная поломка, чинить по гарантии ее не будут ввиду нарушения заводской целостности корпуса

Помимо этих негативных явлений, накипь создает на поверхности модуля условия для образования коррозии. Со временем это приводит к нарушению целостности его металлической оболочки.

Прибор, потерявший герметичность, становится уязвимым для внешнего воздействия и риск возникновения короткого замыкания, возгорания и прочих пожароопасных ситуаций существенно увеличивается.

Вывести греющий элемент из строя может использование неправильных моющих средств, например, порошков для ручной стирки, или постоянное превышение объема порошка на одну процедуру.

В результате неразумных действий пользователя на поверхности детали образуется плотная непроницаемая пленка из мыльного концентрата. Она создает преграду для нормального теплообмена, провоцирует перегрев ТЭНа и ведет к его последующему прогоранию.

Калгон смягчает жесткую воду
Регулярное использование Калгона в процессе стирки предохраняет нагреватель от образования накипи и улучшает общую работоспособность стиральной машины

Нюанс #3 — как диагностировать неисправность?

Для распознавания неисправности необязательно разбирать стиральную машинку и тестировать нагревательный элемент мультиметром.

О проблемах скажут следующие сбои, появившиеся в работе:

  • вода при стирке не нагревается до запрограммированной температуры;
  • машинка набирает воду, но быстро прекращает стирку или полностью выключается спустя 5-6 минут;
  • почти сразу после активации агрегата в доме или квартире выбивает электрические пробки;
  • в помещении во время работы чувствует неприятный, горелый запах;
  • качество стирки заметно ухудшается;
  • корпус при прикосновении бьет током.

Если хоть одна из перечисленных проблем выявлена, менять или ремонтировать ТЭН нужно как можно быстрее.

Инструктаж по замене своими руками

Снять сломанный ТЕН и поставить вместо него новый можно и без привлечения мастера из сервисной организации. Для этого понадобится минимальный набор инструментов, новый греющий элемент и пару часов свободного времени.

Отсутствие опыта подобных работ не должно пугать, в этом деле важна аккуратность и последовательность выполнения всех этапов.

Этап #1 — подготовка к проведению ремонта

Планируя заменить ТЭН в стиральной машинке, необходимо хорошо подготовиться и соблюсти базовые правила техники безопасности, актуальные для работы с бытовой техникой.

Среди них такие:

  1. Отключить агрегат от электропитания, вынув вилку из розетки.
  2. Отсоединить машинку от водоснабжения, снять сливную трубу. Этот пункт актуален для моделей, где ТЭН расположен в задней части.
  3. Использовать качественный рабочий инструмент с рукоятками, имеющими защитное прорезиненое покрытие.
  4. Подготовить пластиковую емкость, например, ведро или таз. Туда будет удобно сливать воду, оставшуюся во внутренних коммуникациях.

После всех выше перечисленных действий можно приступить непосредственно к разборке машины, а потом к извлечению испортившегося ТЭНа.

Этап #2 — подбор необходимых инструментов

Для замены ТЭНа не понадобится какое-то специфическое и дорогостоящее оборудование. Все, что нужно, найдется в арсенале каждого домашнего мастера, даже не имеющего большого опыта в проведении ремонтных работ такого плана.

В перечень таких вещей входят отвертки разных конфигураций. Вместо них можно использовать шуруповерт с базовым набором бит, включая шестигранники и звездочки, необходимые для выкручивания «хитрых» винтов.

Съемка процесса разборки на телефон
Чтобы верно подключить провода к греющему элементу, на этапе разборки стоит сфотографировать весь процесс на телефон. В будущем это поможет собрать машинку быстро и правильно

Дополнительно пригодится ключ на десять либо простые плоскогубцы. Этими инструментами удастся корректно снять крепления с нагревательного элемента.

Чтобы прозвонить ТЕН и понять его состояние, потребуется мультиметр для прозвонки.

Перед началом работы лучше разложить эти предметы рядом, чтобы они были под рукой и мастеру не требовалось все бросать и терять время на поиски нужного инструмента.

Этап #3 — получение доступа к ТЭНу

Замена греющего элемента через фронтальную панель – трудоемкий и кропотливый процесс. Сначала необходимо убрать верхнюю внешнюю крышку.

Чтобы это сделать, придется выкрутить саморезы, расположенные в задней части стиралки, аккуратно потянуть крышку сначала чуть к себе, а потом вверх.

Действовать нужно очень деликатно, чтобы не выдернуть и не повредить фиксаторы из пластика, без которых вернуть крышку на прежнее место будет физически невозможно.

Далее медленно вытянуть контейнер для порошка немного вперед, нажать на имеющуюся внутри кнопку-фиксатор и осторожно вытащить емкость полностью.

Для моделей, не имеющих кнопки фиксации, контейнер нужно приподнять и потянуть на себя. Когда станут хорошо видны скрепляющие винты, воспользоваться отверткой и выкрутить их, а после извлечь контейнер.

Емкость для порошка
Вынув лоток для порошка из стиральной машинки, хорошо вымыть его, удалив возможный осадок и следы отложений, очень хорошо просушить и вернуть на прежнее место по окончании работ по замене ТЕНа

Затем выкрутить винты, удерживающие управляющую панель, снять ее и, не прибегая к отсоединению проводов, положить на стиральную машину сверху.

Открыть дверцу загрузочного люка, расположенного во фронтальной части агрегата. При помощи отвертки поддеть пружину хомутного типа, удерживающую уплотнительную манжету, и осторожно снять ее, медленно вытягивая по кругу. После этого просто убрать резину с корпуса и отложить в сторону.

Найти на люке винты блокировочного замка, выкрутить их отверткой подходящей конфигурации. Освобожденный от крепления замок протолкнуть внутрь.

Затем выкрутить внешние винты, снизу и сверху фиксирующие фронтальную панель. Иногда они располагаются под декоративной планкой внизу либо по бокам или поблизости с дренажным фильтром.

В конце аккуратно снять панель и сложить рядом. Открыв доступ к ТЭНу, спокойно приступить к замене.

Этап #4 — установка греющего элемента

Независимо от того, где располагается ТЕН, спереди или сзади, его замена производится только одним способом.

Шаг 1 — отсоединение проводов. Сначала от контактов старого, вышедшего из строя прибора, отсоединяются все провода. Обычно, они посажены очень крепко и для снятия потребуется помочь себе отверткой.

Все действия нужно совершать медленно и аккуратно, чтобы не повредить хрупкую область соединения клемм.

Задняя часть стиральной машины
Если на прогоревшем ТЭНе располагается термистор, нужно сначала аккуратно открепить жгут, нажав рукой на фиксатор, и потом осторожно вынуть его из гнезда. Только после этих действий можно извлекать сам нагреватель

Шаг 2 — удаление фиксатора. На следующем этапе понадобится выкрутить шуруп, удерживающий нагреватель на своем месте, а потом потихоньку извлечь ТЭН.

Шаг 3 — установка нового ТЕНа. Очистить месторасположения от осевших там продуктов эксплуатации и вставить новый полностью рабочий элемент.

Шаг 4 — проверка работоспособности стиралки. Затем собрать машинку в обратной последовательности и протестировать на работоспособность. Если стирка проходит в стандартном режиме, значит все сделано правильно.

Полезное видео по теме

Как правильно заменить ТЕН в стиралке через заднюю крышку. Доступный для понимания инструктаж на видео:

Как проверить ТЭН на работоспособность и выявить возможные проблемы. Подробная инструкция по диагностике и некоторые интересные советы из личного опыта домашнего мастера:

Пошаговый процесс замены сломавшегося ТЕНа в стиральной машине. Информацией делится сотрудник организации, осуществляющей ремонт бытовой техники разных брендов:

Как быстро и качественно удалить накипь, образовавшуюся на ТЭНе. Полный разбор процесса на видео с подсказками и описанием всех нюансов:

При правильном уходе и четком соблюдении всех требований по эксплуатации ТЭН будет работать долго и бесперебойно, не доставляя хозяевам никаких хлопот.

Если же нагревающий элемент выйдет из строя по каким-нибудь объективным причинам, его можно будет легко и быстро заменить. Ответственность и скрупулезность поможет спокойно справиться с задачей самостоятельно. Людям, не имеющим подобной практики, проще обратиться в сервисный центр и оплатить услугу по замене.
