Установка посудомоечной машины Bosch: как правильно установить и подключить посудомойку

Желание поставить на кухне электрическую посудомойку объяснимо: она экономит время, тратит минимум воды, качественно отмывает посуду с жирными разводами и присохшими кусочками пищи.

Самостоятельная установка посудомоечной машины Bosch принципиально не отличается от подключения аналогичных технических устройств, к тому же руководство по монтажу снабжено подробными схемами.

Определение места для ПММ

Перед покупкой помощницы на кухню следует оценить возможности помещения и найти место для размещения нового бытового прибора. Существуют настольные и напольные модели, встраиваемые, подвстраиваемые и отдельностоящие виды машинок, соответственно, можно подобрать наиболее подходящий вариант.

Полностью отказаться от покупки нужно лишь в том случае, если кухня малогабаритная, и каждый сантиметр полезной площади уже занят.

Обычно посудомойку размещают в нижнем ярусе мебели, недалеко от мойки. Место подключения диктуется расположением канализационных и водоподающих коммуникаций. Чем ближе машинка к трубам, тем меньше проблем с установкой и подключением посудомоечной машины Bosch, вне зависимости от ее технических характеристик.

Не стоит забывать, что любая экономия – это уступка. Предположим, узкие встроенные посудомойки легко обрабатывают сервировочные комплекты – тарелки, столовые приборы, чашки, но некоторые модели не подходят для мойки кастрюль, противней, форм для выпечки, сковородок. А хозяйки в больших семьях хорошо знают, как много времени и сил уходит на очистку как раз крупноразмерной посуды.

Общие рекомендации и правила

Чтобы машинка в процессе использования не вызывала нареканий, не требовала ремонта и частого обслуживания, необходимо продумать порядок ее установки. На все виды посудомоек распространяется следующий порядок подключения:

  • Проверка комплектации и целостности оборудования после транспортировки ее в дом.
  • Установка на заранее определенное место на столе, полу или в мебельном модуле.
  • Подключение к канализации с помощью сливного шланга, который вводится в раковину или подключается к сифону с применением переходника.
  • Подключение к водопроводу с использованием шланга подачи воды.
  • Установка отдельной силовой розетки или применение заранее вмонтированной.

Если возникают сложности с соединением шлангов или устройством розетки, то порядок подключения можно изменить, тем не менее потребуется выполнить каждый пункт из списка.

Опасность ожога от задней стенки
Доступ к боковым стенкам встроенных посудомоек невозможен, но у настольных, пристроенных и отдельно стоящих моделей он есть. Обеспечьте защиту от ожогов – боковые поверхности сильно нагреваются в процессе мойки. Для этого нужно установить боковые крышки, реализуемые сервисными центрами

Существует ряд правил, выполнение которых поможет избежать проблемных и аварийных ситуаций. Обычно они перечислены в инструкции, поэтому самое важное требование – внимательное изучение документации.

Не рекомендуется ставить посудомойку возле радиатора: излучаемое батареей тепло негативно влияет на ее «самочувствие». Если машинку встроить по соседству с холодильником, напротив, «пострадает» он. Проследите, чтобы электрошнур также не подвергался нагреванию, иначе изоляция расплавится и может произойти короткое замыкание или утечка тока – то и другое опасно.

Помощь в установке специалиста из сервисного центра
Если вы ранее не устанавливали или не ремонтировали домашнюю технику, при возникновении большого количества вопросов лучше объединить собственные усилия с услугами сервисного центра. Самостоятельное вмешательство только навредит

После установки обязательно проверьте, хорошо ли открывается дверца, исправно ли работает загрузочный модуль (модули). Если мало места, то открытая дверца будет создавать дефицит пространства – не забывайте об этом при дальнейшем использовании и постарайтесь расставить мебель так, чтобы было легко обслуживать машинку.

Инструкция по установке машинки Бош

Организации, реализующие бытовое оборудование, обычно предлагают услуги по установке. Не стоит ими пренебрегать, если вы хотите сохранить гарантию на новую посудомойку. Если вызов специалиста по каким-то причинам невозможен, внимательно изучите инструкцию. В ней есть схемы и рекомендации, как правильно установить конкретную модель посудомоечной машины Bosch своими силами.

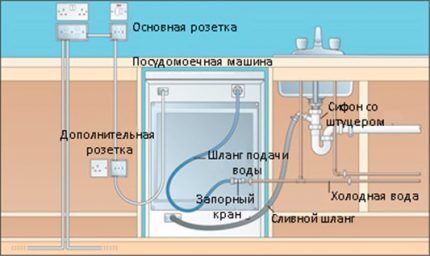

Составление схемы подключения
Перед установкой посудомоечной машинки следует досконально продумать схему установки и выбрать оптимальный вариант подключения с наиболее краткими из возможных трассами подключения коммуникационных веток (+)

Этап #1 – подключение к канализации

Для соединения моечной секции машинки с канализационной трубой используют сливной шланг. Он может быть элементом поставочного комплекта, а может приобретаться отдельно. Дренажный шланг бывает гладким и гофрированным. Первый меньше засоряется, второй лучше гнется.

Видимые коммуникации для посудомойки Бош
Обычно сливные коммуникации спрятаны за мебелью. Но если по каким-то причинам они выведены наружу, необходимо отодвинуть нагревательные приборы и предметы с острыми углами, например, табуретки

Предлагаем не останавливаться на простой вставке дренажного шланга в канализационный отвод, а выполнить ряд мероприятий, которые в дальнейшем уберегут машинку и подключенный шланг от дополнительного ремонта и очистки:

  • обязательно используйте сифон – так вы навсегда избавитесь от дискомфорта, вызванного неприятным запахом;
  • изгиб в виде петли на расстоянии 45-55 см от пола поможет избежать обратного тока воды;
  • обеспечьте герметичность соединения слива с канализационной трубой, чтобы устранить риск протечек и затопления.

Нецелесообразно заливать соединения герметиком – при замене элементов придется удалять все оборудование. Не менее надежны хомуты, которые равномерно стягивают шланг по всей окружности. Существуют устройства с пластиковыми накидными гайками – они не такие надежные, но при постоянном контроле могут длительное время обеспечивать герметичность.

Способ устройства слива
Комплект из косого тройника, гофры и полимерной изогнутой вставки, который решает сразу несколько задач: обеспечивает слив, защищает от запаха, предупреждает обратный ток

Для подключения слива посудомоек для кухонных раковин выпускают сифоны с патрубком, предназначенным для соединения со шлангом. Они привлекают компактными размерами, оптимальной формой и удобной схемой сборки системы.

Итак, для подключения к канализации необходимо:

  • зафиксировать сливной шланг на выходящем патрубке машинки;
  • подключить шланг к гидрозатвору;
  • обеспечить герметичный вход в канализационную трубу с помощью переходника.

Если машинка заняла место по соседству от мойки, подключение будет происходить намного проще, так как можно организовать общий сливной узел.

Преимущества расположения рядом с канализационным узлом
Дополнительный плюс расположения посудомойки рядом с раковиной – простота обслуживания: даже если произойдет засор, разобрать сливные шланги внутри моечной тумбы гораздо легче, чем демонтировать часть мебели, чтобы добраться до отдельного слива за машинкой

Этап #2 – подсоединение водопровода

Чтобы правильно подключить воду, обязательно загляните в инструкцию. Производители указывают желательную температуру подаваемой воды, и часто она не должна превышать +25ºС. Это значит, что машинка сама нагревает воду до необходимой температуры и подключать можно только к холодной ветке. Этот принцип применим и к ряду моделей стиральных машин.

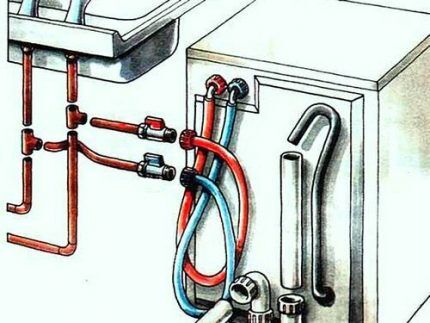

Подключение посудомойки к горячей и холодной воде
Некоторые модели оборудованы двойным подключением – к магистралям с холодной и горячей водой. Это указано в паспорте изделия и обосновано техническими характеристиками устройства

Мастера по ремонту посудомоек настоятельно рекомендуют не рисковать, а все-таки обойтись только «холодным» подключением, и вот почему:

  • В отличие от систем с нагретой водой в частных домах, которые регулируются самостоятельно, централизованные не могут обеспечивать рекомендуемую температуру, и она часто превышает заявленные производителем параметры.
  • Магистрали с горячей водой иногда не оборудуют фильтрами, и она отличается плохим качеством.
  • В летний период горячую воду нередко отключают на месяц, чтобы произвести профилактику и ремонт сетей.
  • Возможно, что использование горячей воды обойдется дороже, нежели электричество на нагрев холодной – современные режимы экономии и разработки компании Bosch минимизировали энергозатраты.

Если посудомойка «встанет» рядом с мойкой, легче всего произвести врезку в канал, идущий к смесителю. Для этого используют тройник с возможностью перекрытия одной линии. Он имеет размеры выходов «мама»-«папа» ½ дюйма и отвод для посудомоечной машины с резьбой ¾ дюйма, расположенной с наружной стороны.

На боковой выход установлен запорный кран. Изделие с запорной арматурой немного дороже, зато позволяет перекрывать воду, по шлангу поступающую в машинку. Это удобно, когда требуется срочно произвести ремонт или поменять детали в посудомойке.

Необходимо расположить тройник так, чтобы к нему был свободный доступ, если потребуется отключить воду для посудомойки. Перед установкой переходника с краном следует проверить его работоспособность, чтобы не пришлось производить монтаж заново. Для этого в выпускной боковой патрубок заливают воду и поворачивают кран в разные положения.

Электромагнитный клапан на трубе слива
Если машинка оснащена электромагнитным клапаном, осуществляющим аварийное перекрывание подачи воды (функция «Аква-стоп»), то для его размещения также нужно выделить место в зоне доступа

Часто разводка холодной воды не ограничивается тройниковым устройством: под мойкой уже установлены фильтры, шланг стиральной машинки или выход к бойлеру. Тогда удобнее использовать коллектор, имеющий несколько выходных патрубков. Пропиленовое или металлическое изделие врезают в трубу подачи холодной воды, а уже к нему присоединяют шланги, ведущие к бытовым приборам.

На практике можно столкнуться с различными проблемами при подключении посудомойки к водопроводу, главное – найти оптимальное решение.

Например, замечено, что при установке машинки на значительном расстоянии от мойки целесообразнее продлить водопровод, чем удлинить гибкие шланги. Именно поэтому перед заказом нового кухонного гарнитура первоначально нужно решить все вопросы, связанные с установкой техники.

Этап #3 – обеспечение электропитанием

Чтобы самостоятельно обеспечить подключение посудомойки Бош к электросети, необходимо обладать навыками электромонтажных работ, в ином случае рекомендуем обратиться к квалифицированному специалисту.

Потребуются следующие материалы:

  • кабель ВВГ (ил ВВГнг) 3*2,5;
  • розетка с заземлением на 16А;
  • автоматический выключатель.

Кабель закладывается в подготовленную штробу и подключается через монтажную коробку. Обязательно следует оставить небольшой запас проводов внутри коробки для возможного переподключения.

Место установки розетки
Заранее нужно выбрать место установки розетки. Рекомендуется – над/под столешницей, на расстоянии 0,7-0,9 м от пола, слева/справа/над оборудованием, но часто устанавливают внизу. Под сливным шлангом посудомойки установка запрещена

Затем монтируют в электрощитке отдельный дифавтомат: синяя жила – нулевая (N), белая – клемма 2, желто-зеленый провод отправляется на заземляющую жилу.

Подключение жил в розетке
В розетке провода подключают в следующем порядке: фаза и ноль идут на боковые клеммы, а земля — на центральную, предназначенную для заземления

В паспорте посудомоечной машинки Бош указаны технические данные, обязательные к соблюдению. Например, напряжение 220-240 В, 50-60 Гц, потребляемая мощность 2200-2400 Вт, рекомендуемые данные защитного устройства – 16 А.

После подключения к электросети проводится тестовый запуск посудомойки. В процессе тестирования можно убедиться в исполнении основных функций, проверить уровень шума. После работы следует осмотреть шланги на предмет протечек и, если он имеются, то заново произвести соединение и более тщательно герметизировать места соединений.

Полезное видео по теме

Установка машинок выполняется строго по инструкции, а как это происходит в реальной жизни, можете увидеть в представленных ниже видеосюжетах.

Установка модели BOSCH SPV58M50 – все строго по инструкции:

Секреты подключения встроенной машинки Bosch SMV45IX00R:

Тестирование модели Bosch SPV40X80:

Пользуясь инструкцией и следуя правилам техники безопасности, можно установить даже самую дорогостоящую посудомойку Bosch. Однако при любом затруднении, связанном с подключением канализации, водопровода или электропитания, обязательно обращайтесь в сервисный центр. Там же можно заказать услуги по дальнейшему обслуживанию и ремонту бытовой техники.
