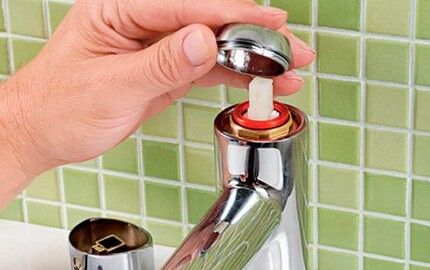

Замена картриджа в смесителе: подробная инструкция по установке новой детали

При оборудовании кухонных раковин и душевых кабин наибольшее распространение получили однорычажные смесители. Они просты в монтаже и удобны в применении. Главным функциональным механизмом таких моделей является картридж, ресурс которого ограничен.

Какие этапы включает замена картриджа в смесителе и какие нюансы учитывать при ремонте кранового оборудования, рассмотрим подробнее.

Виды картриджей для смесителей

Главное предназначение картриджа – смешивать горячие и холодные потоки воды, а также регулировать интенсивность их подачи, обеспечивая бесперебойную работу сантехнического оборудования.

При оборудовании однорычажных смесителей применяют два типа устройств: шаровые и дисковые. По срокам эксплуатации они приблизительно равны. Но все же основная масса смесителей для бытового применения оборудована механизмами дискового исполнения.

Выбор «сердцевины» для замены
В случае поломки главного функционального механизма сантехнического прибора следует как можно быстрее произвести в смесителе замену картриджа

Это обусловлено тем, что в правовой плоскости с производством керамических дисковых механизмов дело обстоит гораздо проще. Лицензию на изготовление шаровых типов устройств имеют далеко не все производители. Чтобы не платить за право выпуска, компаниям проще штамповать востребованные на рынке дисковые устройства.

Стальные устройства шарового исполнения

Конструкция шарового джойстика представляет собой запорный элемент в виде полого стального шара, оснащенного тремя сообщающимися между собой отверстиями: двумя входными и одним выходным.

«Сердцевина» в виде стального шара
Полый элемент, посаженный в картриджную гильзу, выполненную из высокопрочной резины, с передаточным механизмом соединяется с помощью рычага

Температура и напор потока задается в зависимости от положения отверстий входных патрубков и полостей шара. Чем больше площадь совмещения, тем сильнее поток. При повороте или наклоне рычага стенки шара перекрывают одно или оба отверстия, давая возможность потокам из патрубков с горячей или холодной водой попадать и перемешиваться внутри полостей запорного элемента.

Главный недостаток шаровых устройств – уязвимость к отложениям, которые образуются и скапливаюся внутри них в процессе эксплуатации. Они ухудшают плавность нажима механизма, провоцируя выведение из строя джойстика.

Вариант исполнения шарового механизма
В конструкции большинства моделей шар и седло помещены в единый корпус картриджа, но встречаются и варианты, где основание прикреплено непосредственно к внутренним стенкам крана

Исходя из диаметра, высоты и посадочной части эти типы устройств на рынке представлены в большом ассортименте. Поэтому при смене картриджа на смесителе важно подбирать и устанавливать полностью идентичную запчасть.

Чтобы уберечь себя от ошибок при выборе, приводящих к незапланированным растратам, покупая новую «сердцевину», желательно для образца взять с собой отработанную старую.

Дисковые «сердцевины» из металлокерамических пластин

Дисковые картриджи оснащены двумя гладкими и плотно прилегающими друг к другу пластинами, выполненными из металлокерамики. Нижняя пластина надежно зафиксирована в «сердцевине», а подвижная верхняя соединена с управляющим стержнем, за счет чего свободно вращается вокруг своей оси.

Принцип действия дискового механизма
В устройствах цилиндрического типа потоки воды перемешиваются за счет смещения дисков относительно друг друга, в результате чего отверстия полностью либо же частично перекрываются

В полости для смешивания располагается металлическая сетка, основное предназначение которой – подавлять шум. В некоторых моделях роль шумогасителя выполняют фигурные выступы.

Основой для фиксации самой ручки однорычажного устройства выступает шток. Он прикрепляется на верхнем керамическом диске, при необходимости может сниматься.

Регулировка напора воды в цилиндрических «сердцевинах» осуществляется за счет перемещения верхней пластины. Она оснащена выступами и впадинами, которые закрывают отверстия нижнего диска. Чем больше закрыты отверстия, тем слабее напор.

Совмещение выступов пластин
При заданном положении рычага впадины и выступы «сердцевины» плотно совмещаются, в результате чего полностью блокируется подача воды из крана

Чтобы повысить герметичность конструкции у большинства моделей в нижней части механизма установлены резиновые прокладки. Для продления срока «жизни» керамических элементов предусмотрено наличие металлической сеточки. Она выполняет роль фильтра грубой очистки.

Популярные размеры картриджей

При покупке сменного элемента важно уделять внимание не только его форме, но и расположению отверстий под шток. Типоразмеры сменных картриджей стандартизованы для каждой модели смесителей.

Однорукий кран торговой марки «Hansgrohe»
У сантехнического оборудования торговых марок «Hansgrohe» и «Blanco» запорные устройства могут существенно отличаться даже в зависимости от типа установленного крана

Большинство производителей при оборудовании смесителей используют картриджи размерами 28 мм, 32 мм и 35 мм. В изделиях торговых марок «Kaiser» и «Grohe» часто можно встретить функциональные механизмы размерами 40 мм и 46 мм.

К числу наиболее часто покупаемых относят изделия диаметром в 40 мм. Они обозначаются маркировкой d40. Помимо стандартных размеров во многих оригинальных моделях нередко установлены комплектующие размерами 18 мм, 20 мм и 22 мм.

Варианты габаритов сантехнического оборудования
Диаметр изделия серьезное влияние на эксплуатационные параметры смесителя не оказывает, все дело в габаритах и форме сантехнического оборудования

Приобретая картридж, уточните, предусмотрен ли возврат продукции и есть ли гарантия на него. Учитывайте, что в случае, если устройство не подойдет, его возврат или замену в магазине можно осуществить не позднее двух недель с момента покупки.

Распространенные причины поломок

Проблемы, возникающие в процессе эксплуатации устройств обоих типов, как правило, связаны с износом подвижных элементов. Причинами этому могут служить некачественные материалы, используемые при изготовлении, механические повреждения оборудования и воздействие гидроударов, создающих чрезмерные нагрузки на элементы «сердцевины».

Грязная вода – основная причина поломки
Ключевой причиной выхода из строя рабочей части как дискового, так и шарового механизма является низкое качество водопроводной воды, подаваемой центральной системой

В условиях износившихся и устаревших водопроводных систем среднестатистический картридж способен прослужить не более 4-6 лет. О том, что его необходимо заменить, укажут такие признаки:

  • ход рычага стал менее плавным (с заеданиями либо же рывками);
  • затруднительно регулировать напор водного потока;
  • потоки воды не перемешиваются, независимо от положения ручки крана;
  • вода даже при закрытом положении крана продолжает сбегать струйкой.

О выходе из строя механизма может указывать и обратная ситуация, когда при статическом положении рычага потоки воды самопроизвольно меняют температуру.

Протечка сантехнического оборудования
Протечка оборудования, при которой прокладки остаются неповрежденными, скорее всего, свидетельствует о том, что лопнул пластиковый корпус механизма

Стоимость картриджа для смесителя является незначительной величиной в сравнении с ценой самого сантехнического оборудования. Периодическая замена этого элемента является экономически выгодным мероприятием, реализовать которое можно собственными силами, без привлечения сантехнических работников.

Технология замены дискового картриджа

Практически все однорычажные краны картриджного типа схожи по своему строению. Как правило, они представляют собой единую конструкцию, помещенную в металлический либо же пластиковый корпус. Описанная ниже технология замены устройства подойдет для каждого из них.

Замена «сердцевины» крана
При ремонте оборудования заменять «сердцевину» лучше целиком, а не разбирать ее на составные части, поскольку отдельные элементы для практически одноразовых устройств найти в продаже довольно проблематично

Как поменять самому картридж в смесителе кухонного крана или душевой кабины, разберем поэтапно. Весь процесс даже у новичка занимает от силы 30 минут.

Выбор необходимых инструментов

Помимо приобретения нового картриджа следует заранее подготовить инструменты с тем, чтобы не отвлекаться на их поиски в процессе работы. Для проведения ремонтных работ потребуются:

  • газовый и разводной ключ;
  • отвертка с прямым шлицем;
  • пассатижи;
  • плоскогубцы с узкой рабочей частью.

При разборке некоторых видов смесителей может потребоваться шестигранник. Для удаления застарелых известковых отложений пригодится специальная очищающая жидкость типа WD-40.

Автомобильная жидкость WD-40
Автомобильная жидкость WD-40 способна растворять и вытеснять грязь, ржавчину и известковый налет, значительно упрощая разборку «сросшихся» частей механизма

Для удаления загрязнений с посадочного места смесителя заранее подготовьте чистую ветошь или отрез хлопчатобумажной ткани.

Последовательность разборки устройства

Перед тем как заменить дисковый картридж в смесителе, чтобы предупредить затопление, перекрывают входные вентили с горячей и холодной водой. Чтобы убедиться в отсутствии воды в системе, поворачивают рычаг смесителя.

Разборку устройства выполняют в такой последовательности:

  1. С помощью шлицевой отвертки на передней части крана снимают заглушку, на которой расположен маркер горячей и холодной воды.
  2. Посредством шестигранника или тонкой отвертки откручивают стопорный винт, расположенный под заглушкой. Он соединяет ручку с управляющим стержнем.
  3. Демонтируют со штока поворотный рычаг. Обычно этот этап не вызывает сложностей, но иногда приходится прилагать небольшие усилия.
  4. Удаляют хромированное декоративное кольцо, выполняющее роль защитного чехла.
  5. С помощью гаечного ключа или плоскогубцев с узкой рабочей частью откручивают прижимную латунную гайку, удерживающую керамический картридж.
  6. Извлекают неисправный картридж, слегка потянув его на себя, либо же аккуратно покачивая из стороны в сторону.

Если гайка, удерживающая керамический картридж, «срослась» с устройством, обработайте ее жидкостью WD-40. Смочив заржавевшую гайку «вэдешкой», уже через несколько минут вы сможете ее без особого труда открутить и извлечь из гнезда.

Этапы замены «сердцевины»
При откручивании хромированного декоративного колпачка и в процессе демонтажа фиксирующей картридж гайки не стоит прилагать чрезмерных усилий, дабы не повредить оборудование

Некоторые специалисты рекомендуют при разборке «накипевшего» смесителя задействовать метод прогрева устройства. Для этого резьбу прогревают баллончиком, дающим открытый источник огня, или газовой горелкой.

Но стоит учитывать, что такой способ способен повредить эксцентрик, а потому представляет опасность для оборудования.

Тонкости установки картриджа

Извлеченный картридж внимательно осматривают на предмет обнаружения трещин и других неисправностей. Если таковые обнаружены, отправляются в магазин, не забыв прихватить с собой вышедший из строя элемент.

Купив новый картридж взамен извлеченной дефектной части, приступают его установке. Перед монтажом нового узла необходимо тщательно прочистить посадочное место от скопившейся в нем ржавчины и грязи заранее подготовленными отрезами ткани. Если пренебречь этим этапом, то скопившиеся на дне отложения не дадут герметично установить новое устройство.

При монтаже картриджа на посадочное место важно следить, чтобы выступы устройства и углубления в корпусе смесителя полностью совпадали. При несоблюдении этого условия велика вероятность, что в момент включения смесителя оборудование станет подтекать.

Совмещение выступов механизма
О том, что выступы картриджа попали в пазы корпуса смесителя, укажет характерный щелчок, если же такового не последовало – необходимо приложить чуть больше усилий

После того, как неисправный элемент заменен на новый, конструкцию собирают в обратной последовательности.

  1. Сначала наживляют, а затем закручивают плоскогубцами крепежную гайку.
  2. Монтируют на прежнее место защитный чехол.
  3. Устанавливают ручку и привинчивают ее.
  4. Затягивают стопорящий винт.
  5. Помещают декоративную заглушку на прежнее место.

После завершения сборки остается только проверить работоспособность смесителя. Для этого необходимо возобновить подачу воды и включить смеситель, постепенно отводя ручку и наблюдая, возникает ли течь. Если таковая обнаружена, придется повторно перекрыть воду и исправить все недочеты.

Бывают ситуации когда замена «сердцевины» не дает желаемого результата. Кран продолжает прокапывать. В этом случае причина может скрываться в уплотнительной прокладке. Ее основное предназначение – герметизировать стык между механизмом и дном смесителя.

Коррозия на дне смесителя
Поскольку прокладка очень тонкая, то даже незначительное проявление коррозии на корпусе не позволит ей максимально плотно прилегать к поверхности

Единственный выход из этой ситуации – разобрать устройство и заменить прокладку.

Как заменить шаровый механизм

Большинство этапов по смене шарового картриджа в смесителе аналогично тем, что описаны при ремонте дисковых устройств.

Основные этапы замены шарового механизма:

  1. На рычаге крана снимают, поддев отверткой, декоративную пластиковую накладку.
  2. Расположенный под накладкой стопорный винт в зависимости от конфигурации головки откручивают шестигранником или крестовой отверткой.
  3. Снимают рычаг смесителя.
  4. Расположенную под рычагом накладку, зафиксированную на корпусе крана посредством резьбового соединения, откручивают разводным ключом.
  5. С помощью плоскогубцев, имеющих узкую рабочую часть, за шток извлекают шаровый клапан.
  6. Осматривают резиновое седло картриджа и в случае обнаружения дефектов заменяют его на новое.
  7. Извлекают шар и осматривают на предмет обнаружения дефектов поверхности. Никаких наплывов быть не должно. Полости в шарике прочищают ветошью от скопившегося мусора.
  8. Заменяют резиновые прокладки и собирают конструкцию в обратной последовательности.

В дальнейшем, чтобы защитить сантехническое оборудование от преждевременного выхода из строя, на вводе холодной и горячей воды стоит установить фильтры грубой очистки.

Хоть во многих современных смесителях зачастую уже встроена система фильтрации, монтаж дополнительного барьера для присутствующих в воде крупных элементов никогда не помешает.

Полезное видео по теме

Несколько полезных советов по ремонту смесителей своими руками.

Как правильно разобрать смеситель и ликвидировать течь:

Устранение поломки смесителя с шаровым картриджем:

Смена картриджей в смесителях, установленных на кухонных мойках и в душевых кабинах, практически ничем не отличается. Но если ваш смеситель имеет более сложную конструкцию и оснащен сенсорами и терморегуляторами, работу по замене функциональных элементов стоит поручить профессионалам.
