Как отремонтировать шаровый смеситель: обзор популярных поломок

Большинство хозяев привыкли решать нюансы бытового ремонта своими руками, не прибегая к помощи различных «мастеров на час». И дело не только в экономии, устранять мелкие неполадки современной сантехники – задача интересная и вполне посильная даже для новичка. Но чтобы достичь успеха, нужно знать принцип работы устройства и его слабые места. Попробуем разобрать детально одну из проблем — как отремонтировать шаровый смеситель в ванной или на кухне.

Принцип работы и устройство крана

Кран с шаровым смесителем имеет лаконичный и современный вид, который позволяет ему органично дополнить любой интерьер кухни или ванной комнаты.

Но главное его преимущество – комфортное использование. Ведь в отличие от вентильной конструкции, чтобы отрегулировать напор и температуру потока воды не нужно крутить ручки в поисках «золотой середины», а достаточно просто установить переключатель в оптимальном положении и запустить в работу одним движением руки.

Шаровый смеситель
Шаровый смеситель очень прост в эксплуатации: температура воды регулируется движением рычага вправо/влево, а напор — вниз/вверх

Конструкция типичного шарового крана состоит из следующих обязательных элементов:

  • Рычаг управления – поворотная рукоятка, задающая силу потока и температуру воды. Она крепится к корпусу с помощью винта, закрытого декоративной заглушкой, на которой цветом или буквами указаны обозначения холодной и горячей воды.
  • Металлический колпачок, фиксирующий на корпусе клапанный механизм.
  • «Кулачок» – пластиковая деталь с фигурной шайбой, которая обеспечивает движение «шарика» в определенном диапазоне. Сама шайба имеет куполообразную форму и укомплектована резиновыми уплотнителями.
  • Смесительная камера — стальной полый «шарик», зафиксированный с помощью системы седельных клапанов и пружин. Он имеет несколько отверстий: два для поступления горячей и холодной воды и одно – для вывода смешанного потока через излив крана. В некоторых конструкциях «шарик» заключают в специальную защитную капсулу – картридж.
  • Металлический корпус с изливом.
  • Круговая гайка, фиксирующая корпус на мойке.

Систему приводит в работу рычаг. При его подъеме «шарик» внутри крана начинает вращение, и когда отверстия совмещаются с аналогичными выемками в седлах, в излив подается вода. В зависимости от того насколько полным было это совпадение, регулируется напор и температура потока.

Конструкция шарового смесителя
Шаровый смеситель несложен в починке – все расходные элементы можно найти в продаже, но чтобы не ошибиться с размером, не выкидывайте вышедшую из строя запчасть, а прихватите ее с собой в магазин.

Более подробно — о неприятностях, которые случаются с сантехническим прибором, и способах их устранения.

Проблемы с шаровым смесителем

Хотя шаровые краны считаются одними из самых простых и надежных конструкций, время от времени и они выходят из строя из-за естественного износа деталей или под влиянием внешних факторов. Рассмотрим же самые распространенные поломки, которые могут возникнуть при эксплуатации такого смесителя.

Невозможно отрегулировать температуру струи

Если смешение горячего и холодного потока проходит в хаотичном режиме, проблема кроется в выходе из строя шарового картриджа или резиновых «седел». Причиной поломки чаще всего становится засор пространства между «седлами» и отверстиями «шарика».

Кран придется разбирать, чтобы осмотреть детали на наличие повреждений. Если такие обнаружатся, прокладки или весь «шарик» придется заменить – никакие замазки герметиком и прочие ухищрения долговременного эффекта не дадут.

Подобные поломки чаще всего случаются из-за низкого качества очистки воды в системе водоснабжения дома. И речь идет не только о механических включениях – частичках ржавчины и другого мелкого сора. Проблема может быть и в повышенной жесткости воды.

Если в ваш регион подается вода с избытком минеральных примесей, перед покупкой нелишним будет изучить паспорт смесителя – многие производители специально указывают приемлемую жесткость для бесперебойной работы своих изделий.

Фильтры для воды
Если вы не желаете регулярно заниматься ремонтом и заменой сантехники, установите систему фильтрации, которая будет очищать воду. Механические фильтры продлят срок эксплуатации сантехники во всем доме

Для ванной комнаты, где вода используется преимущественно на технические цели, вполне достаточно и самого простого механического фильтра, который просто защитит сантехнику от посторонних примесей. А вот для кухни можно установить и систему, улучшающую не только качество, а и состав воды, обогатив ее дефицитными микроэлементами. Вариантов здесь множество – от простых картриджных фильтров до систем обратного осмоса.

Слабый напор воды даже при максимальном открытии

Причина может крыться не в самом смесителе, а и в низком давлении в системе водоснабжения дома или квартиры. Поэтому прежде чем разбирать конструкцию, удостоверьтесь, что из других кранов вода идет с хорошим напором. Если все-таки подтвердилось, что «виноват» только один смеситель, проверьте, не засорился ли аэратор на изливе.

В воде иногда попадается песок, частички ржавчины от изношенных труб или известковый налет, который скапливается на сеточке и мешает свободному протоку. Чтобы удостовериться, что причина именно в аэраторе – снимите его и снова включите воду. Если поток усилился до требуемой величины, нужно всего лишь хорошенько промыть сетку и установить ее на прежнее место. Конечно, если деталь прорвалась или проржавела, лучше заменить ее новой.

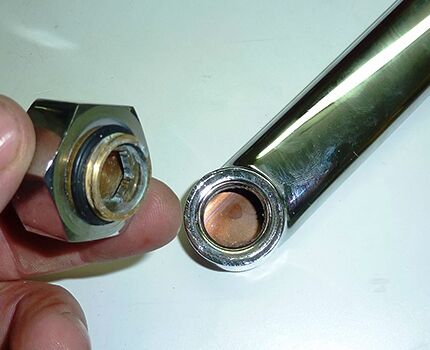

Проверка аэратора
Чтобы проверить состояние аэратора, достаточно раскрутить наконечник излива руками или при помощи сантехнического ключа, заранее обмотанного изолентой

Но если прочистка аэратора ничего не дала, и напор воды не восстановился, скорее всего, причина кроется во внутреннем засоре в каналах смесителя, труб, гибких шлангов или сильно пережатых прокладках на подводке. Словом, без разборки крана не обойтись.

Шум во время работы

Еще один часто встречающийся эксплуатационный нюанс шаровых смесителей — раздражающие звуковые эффекты, сопровождающие поток воды. Причина этого явления – вибрация резиновых прокладок из-за взаимодействия воздушных и водных потоков. У этой проблемы есть несколько решений: установить специальный фильтр, уменьшить напор воды или подобрать более плотно прилегающие прокладки.

Протечка воды: варианты ремонта

Прежде чем приняться за ремонт, важно определить источник протечки, а заодно обратить внимание, в каком положении при этом находится управляющая ручка.

Если вода просачивается из-под рычага при открытии крана, причиной поломки может быть износ уплотнительной прокладки. Выйти из строя она может с течением времени либо из-за некачественной накатки крышки крана – острые края легко повреждают резину. Чтобы устранить дефект, нужно разобрать смеситель и установить новую прокладку.

Уплотнительные кольца из резины
Уплотнительные кольца из резины – самые уязвимые места конструкции смесителя, но их легко заменить с помощью стандартного ремкомплекта

Если же вода прокапывает из крана, когда ручка находится в блокирующем положении, вариантов здесь несколько:

  • Самый простой – когда вода появляется из-под колпачка поворотного рычага. Чтобы устранить такую неполадку достаточно хорошо затянуть соединение ключом. Течь прекратилась? Отлично, значит, причина таилась именно в неплотном креплении.
  • Если же течет из-под корпуса крана, но на самом металле трещин не обнаружено, проблема, скорее всего, кроется в износе уплотнительной прокладки под гайкой. Чтобы ее заменить, нужно отвинтить фиксирующую гайку корпуса и отсоединить смеситель от подводов (разумеется, предварительно перекрыв подачу воды). После этого отслуживший расходник заменяется новым, причем, если диаметр прокладки подобран правильно, она будет устанавливаться в паз с усилием. Затем кран собирается и проверяется на работоспособность.
  • Если же на самом корпусе обнаружилась трещина, пропускающая воду, то кран придется полностью менять. Конечно, можно замазать дефект каким-нибудь водостойким герметиком и даже «холодной сваркой», но такой ремонт может быть только временным – течь этим способом не устранить.
  • Трещина на управляющем рычаге — эту проблему вполне можно решить заменой ручки, что обойдется куда дешевле покупки нового смесителя.

Обратите внимание, что внешние повреждения корпуса могут быть неразличимы невооруженным глазом, но даже микроскопические трещинки дают протечку и становятся причиной появления луж у основания крана. Поэтому обследуйте металл с помощью лупы – при увеличении дефекты выявить гораздо проще.

Уплотнительные кольца на изливе
Уплотнительные кольца на изливе также могут быть причиной протечки. Неприятность устраняется легкой и быстрой заменой резинового кольца

Далее — о тонкостях разборки и диагностики.

Как правильно разобрать шаровый смеситель

Если же ни подтягивание гайки, ни прочистка аэратора не помогли устранить неисправность, значит, придется менять прокладки или сам «шарик». Как уже упоминалось, смесительная камера не подлежит частичному ремонту – она неразборная. И для ее замены придется разбирать весь смеситель, а заодно и проверить сохранность других внутренних элементов.

Внутренняя часть смесителя
Внутренняя часть смесителя со снятым шаром: видны отверстия, которые пропускают воду, а в закрытом состоянии препятствуют ее перемещению

Для работы потребуются обычные инструменты из набора домашнего мастера: разводной ключ, плоскогубцы, отвертка (прямая, крестообразная или шестигранная – зависит от винта, которым укомплектован кран).

Разборка крана
Чтобы достать «седла» и пружины, удобно использовать тонкую отвертку. Мелкие детали нанизывают на ее конец и аккуратно извлекают наружу

Пошаговая инструкция по разборке шарового смесителя:

  1. Перекрыть подачу воды, после чего открыть кран, чтобы слить остаток жидкости из труб.
  2. Отверткой или обычным ножом поддеть декоративную заглушку на корпусе смесителя и снять ее.
  3. Выкрутить винт, расположенный под заглушкой.
  4. Снять ручку рычага (если кран давно не раскручивался, может потребоваться значительное усилие). Чтобы не повредить хромированное внешнее покрытие корпуса, работы с ключом или пассатижами желательно производить через тонкую ткань или салфетку.
  5. Теперь нужно снять колпак. Для этого можно использовать разводной ключ или установить под углом заостренный конец отвертки, чтобы с легким нажатием выкрутить деталь против часовой стрелки. Если кран старый, колпачок может «прикипеть» и не поддаваться легкому нажатию. В этом случае можно несильно постучать молотком по рукоятке отвертки, чтобы деталь «отошла».
  6. После того как кольцо откручено и снято, внутри смесителя вы увидите деталь в виде купола — кулачок и шайбу. Их нужно подцепить плоскогубцами, вытащить наружу и промыть, чтобы удалить все загрязнения и известковые отложения.
  7. Теперь из смесителя можно извлечь сам «шарик», также промыть его от загрязнений и внимательно осмотреть при помощи той же лупы. Если обнаружены микротрещинки, борозды, сколы или другие повреждения — деталь следует заменить на новую. Чтобы не ошибиться с диаметром, возьмите испорченный «шарик» с собой – будет проще подобрать в магазине подходящий аналог.
  8. После этого нужно достать резиновые уплотнители клапанов – так называемые «седла». Они также могут быть повреждены или просто потерять эластичность со временем, а неплотное прилегание «седел» к шаровой камере может быть причиной протечки воды внутри крана. Такие детали несложно найти в продаже, да и стоят они недорого, поэтому даже если при визуальном осмотре вы не выявили дефектов на резине, но кран проработал уже достаточно долго, заменить уплотнители нужно просто в профилактических целях. А продлить срок службы уплотнителей поможет нанесение сантехнической смазки после их установки.
  9. Затем осмотрите и поджимные пружины, расположенные внутри «седел». Если они повреждены, ослабли или просели – подберите новые.
  10. Всю внутреннюю полость смесителя нужно промыть и очистить, после чего можно начинать обратную сборку.
  11. В «седла» вставляются пружины, затем каждый элемент укладывается до упора в выемку. На шар тонким слоем наносится силиконовая смазка, затем деталь устанавливается внутри корпуса таким образом, чтобы ограничительный выступ совпал с проточкой.
  12. Теперь нужно вернуть на место пластиковые детали – «кулачок» и купольную шайбу. Затруднений на этом этапе возникнуть не должно, ведь на корпусе есть паз, который легко совмещается с выступом на «кулачке».

Затем осталось собрать верхнюю часть крана: накрутить металлический колпак, установить ручку, зафиксировать винтом и закрыть декоративной заглушкой.

Другие проблемы с работой крана

В процессе эксплуатации шарового смесителя могут случиться и другие неполадки. Например, в ванной нередко наблюдается протечка у переключателя с крана на душ. В этом случае придется заменить износившийся внутренний сальник.

Чтобы устранить этот нюанс, необходимо перекрыть воду, закрыть рычаг и снять гибкий душевой шланг. Затем вооружиться плоскогубцами и отверткой, извлечь кнопку, а после и переходник, переключающий с крана на душ. Теперь осталось заменить отслужившее свое кольцо сальника и собрать конструкцию в обратном порядке.

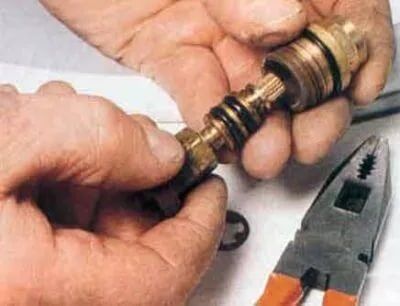

Прокладки золотника
Если же поток вообще не реагирует на переключатель, и вода течет одновременно и из душа, и из излива крана, причиной поломки могут быть износившиеся кольцевые прокладки золотника

Заменить прокладки несложно, гораздо труднее отыскать подходящий ремкомплект в продаже. Именно поэтому запасные прокладки добросовестные производители предусмотрительно вкладывают в комплект со смесителем. Если же «запаска» уже использована или потерялась, можно попытаться сделать этот расходник самостоятельно, вырезав деталь из подходящего листа резины толщиной в 3-4 мм.

Замена прокладок золотника выполняется так:

  • Если из строя вышла только верхняя прокладка, отладить работу крана можно и не разбирая смеситель полностью. Достаточно после отключения воды отсоединить гибкий шланг душа, демонтировать декоративный колпачок, извлечь износившуюся резинку и заменить ее новой. Но если эта манипуляция проблему не решила, придется действовать дальше.
  • Нужно открутить винт крепления, и аккуратно достать золотник из корпуса крана.
  • Снять старые резинки и установить новые.
  • Обработать прокладки смазкой – эта манипуляция увеличит и их срок службы, и работу узла в целом.
  • Собрать конструкцию и установить переключатель на место.

Если же не работает сама кнопка переключения с крана на душ, скорее всего, деформировалась или сломалась внутренняя пружина.

Замена пружины
При замене пружины у новой детали диаметр должен быть немного меньше предыдущей – это обеспечит более плотное прилегание к штоку

Обновить эту деталь достаточно просто – нужно только снять переключатель, чтобы с помощью плоскогубцев накрутить на шток новую спираль.

Видео-инструкция по ремонту шарового смесителя

Более наглядно процесс разборки и ремонта прибора можно изучить на видео:

И последний совет: не экономьте при покупке смесителя, так как на срок его эксплуатации влияет не только качество воды и прочие внешние факторы, но и материалы, из которых изготовлена сама конструкция крана.

Если выбрать дешевую модель, скорее всего, она будет выполнена из силумина (недорогого сплава из алюминия и кремния). Хотя такие краны выглядят очень привлекательно как по цене, так и внешнему виду, но быстро теряют свой первоначальный лоск и выходят из строя. Поэтому для долгой службы без аварий и регулярных ремонтов стоит присмотреться к проверенной времени латуни.
