Термостат для котла отопления: принцип работы, виды, схемы подключения

Автоматика в системе отопления позволяет более точно контролировать температурный режим в обогреваемых помещениях и экономить на топливе. Установив термостат для котла отопления в доме, хозяин коттеджа повышает на 20–30% эффективность работы котельного оборудования и сильно себе упрощает его обслуживание.

Терморегуляторов существует несколько видов, причем у каждого из них свое место установки. Выбирать прибор нужно грамотно.

Как работает термостат отопления

Обычная отопительная система с водой в качестве теплоносителя состоит из нагревательного оборудования или узла подключения к централизованной сети, труб внутренней разводки и радиаторов. Чтобы регулировать объемы поступающего от нее в комнаты тепла, приходится либо постоянно следить за котлом, либо регулярно прикрывать/открывать вентиля на батареях.

При этом инертность такой системы не позволяет поддерживать нужную температуру в течение всего дня на установленном уровне. Если больше в печь наложить дров или в котел подать газа, то теплоноситель в трубах нагреется сильнее, при этом тепла через радиаторы он также отдаст больше.

При низкой температуре за окном это хорошо. А вот при резком потеплении на улице в доме жара становится невыносимой. Топливо уже в топке, и вода уже нагрелась, избавиться от тепла никак. Плюс котел еще и продолжает работать. Без термостата в системе отключать его приходится вручную. Можно, конечно, открыть окна на проветривание и выпустить тепло, но тогда счета за горючее для домашней котельной точно разорят.

Вывод напрашивается сам собой: термостат для отопления упрощает проживание, делает его максимально комфортным.

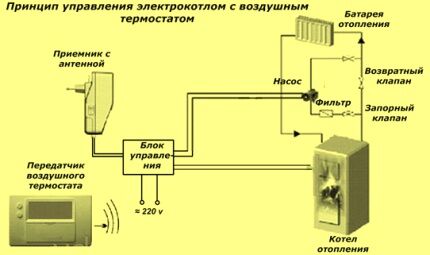

Термостат для системы отопления
Термостат (терморегулятор) – это устройство для отслеживания температуры в отапливаемом помещении и увеличения/уменьшения подачи в него тепла

Состоит термостат для отопительной системы из:

  • термочувствительного датчика (элемента);
  • блока настройки;
  • модуля управления;
  • электромагнитного реле или механического клапана.

В самых простых моделях управляющий блок отсутствует. Все происходит за счет чистой механики и изменения физических свойств термочувствительного элемента. Таким термостатам электропитание не нужно. По эффективности и точности регулировки системы они уступают электронным приборам, но зато энергонезависимы. При проблемах с напряжением в сети они точно не перестанут работать.

Принцип работы терморегулятора выглядит следующим образом:

  1. С помощью блока управления выставляется нужная температура.
  2. При достижении требуемых параметров срабатывает датчик, что приводит к отключению котла либо перекрытию запорного клапана в трубах отопления.
  3. После падения температуры воздуха в комнате происходит обратное включение котельного оборудования или обогревателей.

Модуль электронного управления позволяет задавать не один показатель температуры, а сразу несколько для каждого времени суток отдельно. Плюс при наличии такого блока есть возможность установки дополнительного температурного датчика на улице и привязки функционирования термостата к данным с него.

Термостат на батарее
В зависимости от вида устройства терморегулятор подключается непосредственно к котлу для регулировки его работы либо на входе в радиатор для контроля объемов подачи теплоносителя

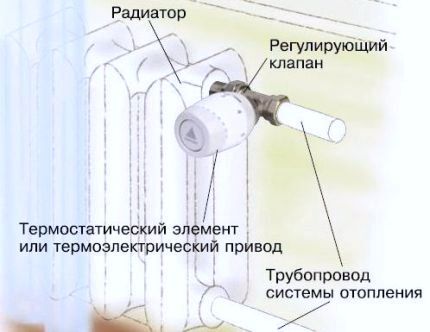

Простейший термостат – это запорная арматура с термодатчиком, стоящая на трубе у батареи. При достижении нужной температуры клапан закрывается и уменьшает ток теплоносителя. А при охлаждении комнатного воздуха он вновь открывается, в результате чего объемы поступающего тепла увеличиваются.

Более сложные и продвинутые модели предполагают наличие беспроводных датчиков и блоков управления. Вся связь между отдельными элементами происходит через радиоканал. Провода в этом случае не прокладываются, что положительно сказывается на эстетической стороне размещения подобных терморегуляторов в помещении.

Виды терморегуляторов для котлов

Главное различие между термостатами – это разнотипные термочувствительные датчики. Одни устанавливаются на трубу отопления, другие внутрь нее, а третьи монтируются на стене. Одни рассчитаны на измерение температуры воздуха, а вторые – теплоносителя.

Выбор модели терморегулятора зависит от:

  • типа котла;
  • схемы разводки отопительной системы;
  • наличия свободного места;
  • требуемого функционала.

Многие современные котлы заранее рассчитаны на подключение к ним термостатов. Причем производитель котельного оборудования сразу в техпаспорте прописывает все нюансы данного монтажа.

Электронный терморегулятор
Если подбирается электронная модель терморегулятора, то лучше всего отдавать предпочтение максимально эффективной — той, что рекомендована разработчиком котла

В идеале термостат должен регулировать работу непосредственно нагревательного прибора, то есть подачу в него топлива. Этот наиболее эффективная в плане экономии горючего схема подключения. Энергоносителя в этом случае будет сожжено ровно столько, сколько требуется тепла.

Но такой термостат получится установить только на газовый или электрический нагревательный агрегат. Если котел твердотопливный, то отрегулировать комнатную температуру поможет термостат с механическим клапаном, который монтируется уже на трубу.

Устанавливаемые на батареи регуляторы предназначены для перекрывания подачи воды при слишком высокой температуре в комнате или у теплоносителя. Котел в этом случае перестает работать несколько позже, когда у него внутри срабатывает собственный температурный датчик, предотвращающий перегрев оборудования.

Группа #1: механические

В основу работы механического термодатчика положено изменение характеристик материала при изменении его температуры. Это простой в исполнении, бюджетный, достаточно эффективный и полностью независимый от электропитания вариант. Он предназначен для установки на трубах водяной системы отопления для регулировки потока теплоносителя.

Простейший механический термостат

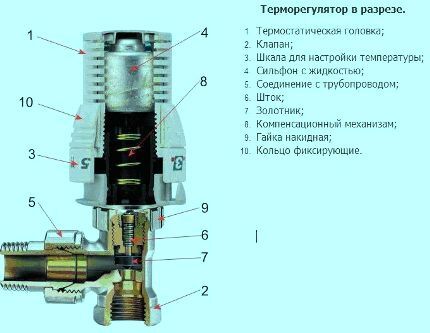

Классический пример механического терморегулятора – устройство с игольчатым клапаном (запором) и термоголовкой-сильфоном

В качестве реагирующего на изменения температуры вещества в механических термостатах используются:

  • газ;
  • жидкость.

При нагреве жидкости газы расширяются, что приводит к их давлению на шток запорного клапана. При снижении температуры они сжимаются, запор возвращается пружиной обратно, и нагретая вода вновь течет по трубам в радиаторы отопления.

Для подобных термостатов характерны слабая чувствительность и большая погрешность регулировки. Срабатывают они только при повышении температуры на 2 и более градусов. Плюс со временем наполнитель сильфона теряет свои характеристики, цифры на ручке установки требуемых температурных параметров и реальные градусы начинают расходиться.

У таких терморегуляторов достаточно большие размеры. Подавляющее большинство из них рассчитано на измерение температуры воды в батареях, а не воздуха в помещении. Зачастую точно отрегулировать их так, как хочется хозяину дома, сложно.

Группа #2: электромеханические

Данные термостаты работают на схожих с сугубо механическими аналогами принципах. Только в качестве термочувствительного элемента здесь применяется металлическая пластина. При нагреве она изгибается и замыкает контакт, а при охлаждении возвращается в исходное положение и размыкает цепь. А уже через этот контур происходит подача сигнала на блок управления горелками.

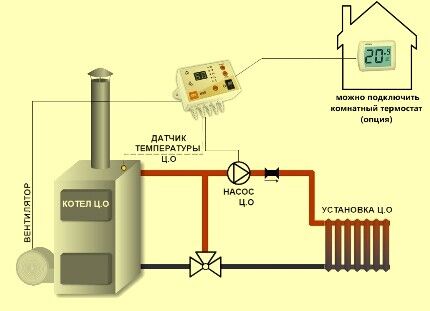

Схема установки электромеханического регулятора
Электромеханическому терморегулятору требуется электропитание, он регулирующими поток теплоносителя клапанами или горелками в котле управляет посредством электрических сигналов

Еще один вариант электромеханического термостата – это устройство с датчиком в виде двух пластин из разных металлов. В этом случае термочувствительный элемент устанавливается непосредственно в топку твердотопливного котла.

При высокой температуре между пластинами возникает разность потенциалов, воздействующая на электромагнитное реле. Контакты в последнем то размыкаются, то смыкаются. В результате происходит включение/выключение наддува воздуха в камеру горения.

Группа #3: электронные

Этот вид термостатов для водогрейных котлов относится к энергозависимой категории. Подобные приборы имеют выносной термодатчик, отслеживающий температуру в помещении, и полноценный блок управления с дисплеем. Для электрокотлов такие терморегуляторы являются обязательным дополнением. Без них электрические нагреватели будут работать без остановки, нагревая воздух или теплоноситель слишком сильно.

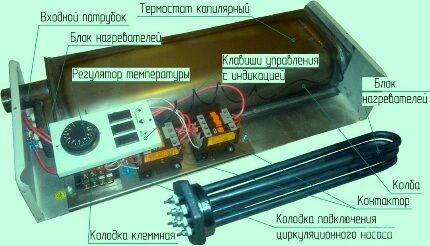

Электрокотел с встроенным терморегулятором
Работающие на электричестве котлы и бойлеры в подавляющем большинстве случаев термостатами оснащаются еще на заводе

В электронном терморегуляторе есть два главных элемента:

  1. Температурный датчик.
  2. Микроконтроллер.

Первый измеряет температуру, а второй контролирует ее и выдает сигналы на увеличение/уменьшение подачи тепловой энергии в помещение. Сенсор может посылать на контроллер аналоговый либо цифровой сигнал. В первом случае термостат по возможностям схож с механическим аналогом, только сильно превосходить его в точности замеров температурных показателей.

Цифровые терморегуляторы – это вершина развития данных приборов. Они позволяют регулировать теплоподачу по заранее заложенному алгоритму. Плюс к ним можно подключить гораздо больше датчиков расположенных как в комнатах, так и на улице.

Многие электронные термостаты имеют возможность дистанционного управления через ИК-порт или сотовую связь. Это позволяет регулировать комнатную температуру не только с помощью пульта в помещении, но и из любой точки вне него. Например, еще выходя с работы, можно отправить сигнал на нагрев комнатного воздуха до комфортных параметров, и к вашему приходу дом порадует уютом и теплом.

Принципиальные схемы подсоединения

Все способы включения термостата в систему отопления делятся на три варианта подсоединения:

  1. Непосредственно к котлу.
  2. К циркуляционному насосу.
  3. На трубу, подающую теплоноситель в радиатор.

Первые две схемы исключают ухудшение пропускной способности трубопровода отопления. В него никаких дополнительных запоров не помещается, гидравлическое сопротивление всей системы не изменяется. Термостат здесь управляет работой только насоса или котла, с водой он “не соприкасается”.

При установке терморегулятора на батарею или общую трубу с несколькими радиаторами гидравлическое сопротивление, наоборот, повышается. Даже в полностью открытом состоянии клапан термостата немного замедляет движение теплоносителя. В идеале проект обвязки котла необходимо производить сразу с учетом всех терморегулирующих и иных устройств.

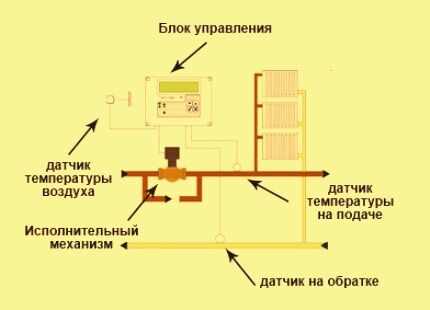

Схема подключения
Врезать термостаты в существующие отопительные трубопроводы следует только в крайнем случае, максимальной эффективности от их применения можно добиться лишь при включении их в систему еще на стадии проектирования

Если система водяного отопления в доме сделана однотрубной, то от третьего варианта лучше сразу отказаться. При срабатывании термодатчика клапан перекроет сразу всю ветку радиаторов в нескольких комнатах, и тогда о комфорте в дальних от котла помещениях можно сразу забыть.

Подключать термостат на вход радиатора следует через байпас. Так он при срабатывании перенаправит поток теплоносителя в обход батареи. При этом вода будет возвращаться неостывшей обратно в котел. Последний перестанет ее нагревать, снижая тем самым потребление газового топлива или электроэнергии.

Правила монтажа термостата

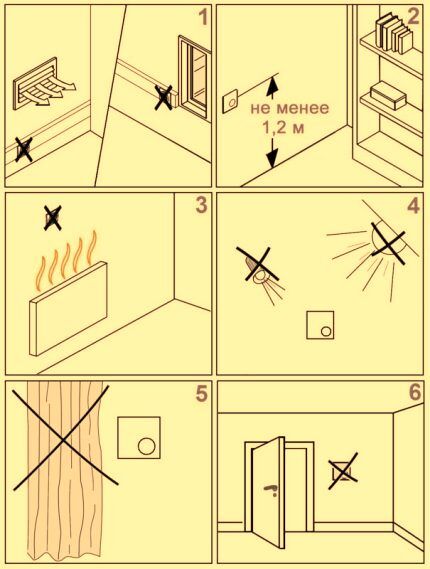

При установке термостатного датчика температуры воздуха следует придерживаться определенных правил, иначе под воздействием соседних приборов или предметов он будет ложно срабатывать

Термодатчик необходимо монтировать:

  • в месте, куда не попадают прямые солнечные лучи;
  • подальше от мостиков холода, сквозняков и поднимающихся потоков тепла от радиаторов;
  • так, чтобы он не оказался закрытым декоративными экранами или шторами;
  • на высоте от пола в пределах 1,2–1,5 метра.

При неправильной установке сенсора термостат станет выдавать ложные сигналы. Это может привести к перегреву не только воздуха в комнате, но и теплоносителя в системе. А во втором случае недолго и до проблем с котлом.

Выводы и полезное видео по теме

Особых сложностей с монтажом терморегулятора возникнуть не должно. Его надо лишь правильно выбрать для конкретной отопительной системы. И подобранные видеоматериалы вам в этом обязательно помогут.

Подключение комнатного термостата к котлу на газу во всех нюансах:

Обзор настенного терморегулятора:

Технология включения контактного термостата в систему с циркуляционным насосом:

Дополнение к отопительному котлу в виде термостата – это отличный способ сэкономить на обогреве жилья, повысить комфортность проживания и снизить износ нагревающего теплоноситель оборудования. Потраченные на терморегуляторы деньги окупаются за один зимний сезон. При этом можно выбрать как простой механический вариант с ручным управлением, так и более продвинутый прибор с программатором.
