Термостатический клапан для радиатора отопления: назначение, виды, принцип работы + монтаж

Стандартную систему отопления гибкой не назовешь. Чтобы отрегулировать параметры работы батарей, придуманы различные приспособления.

Одним из таких устройств является термостатический клапан для радиаторов отопления. Его используют, чтобы регулировать теплоотдачу системы в зависимости от погодных условий.

Зачем нужен термостатический клапан?

Клапан решает две задачи: поддерживает температуру в помещении на комфортном уровне плюс экономит энергию.

Но чтобы он действительно справлялся с такими функциями, нужно понимать, в каких случаях прибор уместен и как его правильно устанавливать.

Если посреди зимы есть необходимость открывать окна, чтобы температура в комнате снизилась до приемлемого уровня, термостат однозначно нужен. Но он не поможет, когда батареи еле теплые, — с ним, возможно, станет еще холоднее.

Во втором случае лучше попробовать иначе отрегулировать температуру в помещении: изменить объем теплоносителя в каждом радиаторе, откорректировать работу котла (для большой площади) или циркуляционного насоса.

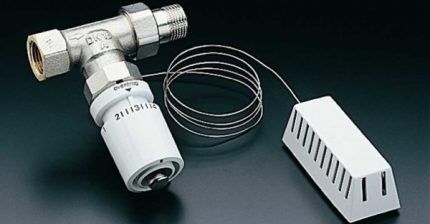

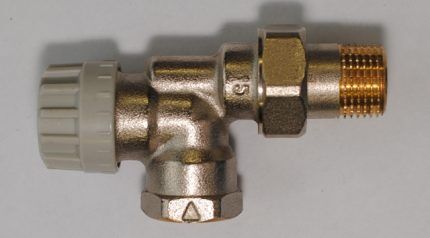

Обычный термостатический клапан
Цена термостата колеблется в диапазоне нескольких сотен рублей (200-600), поэтому переоборудование отопительной системы обойдется недорого. Но есть и дорогие модели

Как временную меру можно использовать регулировочную арматуру. А вот шаровые краны использовать для этих целей не рекомендуется.

Устройство термостатического клапана

Прибор состоит из двух основных рабочих элементов — клапана и термостатической головки. Первый чаще всего изготовлен из латуни, иногда никелированной, его нижняя часть блокирует трубу, а верх продолжает нажимной шток и пружину.

Клапаны бывают и бронзовыми (никелированными или хромированными), а также из нержавейки. Последние встречаются редко и стоят дорого.

Что происходит внутри клапана? В устройстве головки присутствует чувствительный элемент. Он располагается в полости с газом или жидкостью (сильфоне).

Нагревание провоцирует расширение в этой среде, элемент выталкивается вперед, давит на шток, пружину, а позже на клапан. Сила нажима определяет степень перекрытия.

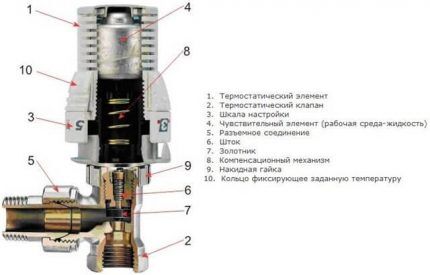

Устройство термостатического клапана
На рисунке представлено устройство с жидкостью в сильфоне. Газовые термостаты быстрее реагируют на температурные изменения (5-10 мин), но и стоят дороже. Особой разницы от этого при эксплуатации нет

Дополнительная часть термостата — заглушка или рукоятка со шкалой. На некоторых приборах есть электронные регуляторы.

Как работает прибор?

Давайте подробно разберемся с принципом работы термостатических клапанов для батарей. Механика их действия схематично выглядит так: когда меняется температура теплоносителя или окружающей среды, на эти колебания реагирует газ или жидкость в головке.

Чувствительный элемент воздействует на нажимной шток, и тот уходит вверх или опускается вниз. При движении штока вниз клапан блокирует поток теплоносителя, что останавливает приток тепла, замедляет скорость циркуляции.

В батарею не поступает тепло, поэтому температура в помещении не растет.

Как работает термостатический клапан
При повороте регулятора или вводе цифрового значения на панели, пользователем устанавливается исходное значение давления в термоголовке, под которое она и «подстраивается» в процессе работы

И здесь важно отличать термостатический клапан от регулировочного. Последним можно снижать пропускную способность клапана и так регулировать температуру батарей.

Регулировочный вентиль для радиатора
Регулировочный вентиль не имеет термоголовки. Термостат же открыт или закрыт, им управляет термоголовка, он не меняет объем теплоносителя, а только включает и выключает его подачу

Разберем принцип работы термоклапана на примере. Так, устанавливаем прибор на рекомендуемую температуру в 20 градусов. Обычно это тройка или самая большая точка на шкале регулятора.

Что происходит внутри устройства? Если окружающий воздух нагревает головку до 21 градуса, т. е. повышает установленную температуру на 1 градус, она нажимает на шток, подача теплоносителя в батарею полностью блокируется клапаном.

Радиатор не нагревается, температура в помещении начинает снижаться. Когда температура окружения снизится до 19 градусов, термоклапан откроется, батарея начнет нагреваться.

Разбираемся с разновидностями приборов

По способу регулировки клапаны делятся на механические и автоматические. Первые требуют ручного поворота механизма сужения протока в трубах.

Автоматический и ручной термостат
Оба устройства выполняют одинаковую функцию — корректируют подачу теплоносителя в радиатор в соответствии с установленными пользователем параметрами, но использование автоматики менее хлопотное

Автоматическим моделям не нужна ручная регулировка. Когда температура вокруг термостата снижается, они самостоятельно это фиксируют и корректируют поток теплоносителя.

Производители предлагают и разные конструкции термостатов:

  • Обычные для двухтрубных систем — простейшее устройство. Если нужна гидравлическая увязка радиаторов по одной ветке, рекомендуется добавить в схему запорно-регулирующий вентиль на подаче (обратка).
  • Со скрытой и открытой гидравлической надстройкой — в таких приборах есть муфта с внутренним штоком, поэтому возможна гидравлическая регулировка.
  • Для однотрубных, гравитационных систем — за счет увеличенного прохода пропускная способность у этих устройств повышена до 5,1 м3/час, поэтому они могут устанавливаться в безнапорные системы.
  • 3-х-ходовые для схем с байпасом — умеют регулировать и распределять теплоноситель в связке с байпасом. Когда заданная температура достигает клапана, теплоноситель отправляется в байпас, когда она падает — байпас частично перекрывается.

В процентном соотношении термоклапанов для двухтрубок гораздо больше, чем для однотрубок, а последних в нашей стране около 80%.

Это связано с тем, что прибор и придуман изначально для первых, где теплоноситель распределяется по приборам принудительно под большим давлением. Преднастройка клапанами и предназначена для равномерного распределения давления по системе.

Клапаны для однотрубок есть лишь у некоторых производителей – Heiz, Danfoss, Heimeier, Oventrop.

В схемах с одной трубой нельзя использовать обычные «двухтрубные» термостаты: у них меньшая пропускная способность, они способны работать только при большой разнице давлений на подаче и обратке, поэтому будет риск перенаправления теплоносителя в байпас.

Внешне «однотрубные» клапаны больше по размерам.

Трехходовой термостатический клапан
Трехходовые клапаны уместны в схемах с твердотопливным котлом, а также для разделения потоков, байпасной обвязки радиаторов. Прибор может применяться и в однотрубной разводке

Также термостатические клапаны отличаются по форме. Бывают прямыми, угловыми или входят в гарнитуры с перемычками для труб. Прямые уместны на обычных батареях. Угловые нужны в схемах с нижней подводкой труб, когда СО частично замаскирована под полом.

Отдельная разновидность термоклапанов — электронные. Они имеют более широкий функционал, чем обычные. С их помощью можно выставлять разную температуру в помещении на каждый день недели и даже почасово.

Электронный термостатический клапан
Электронные термоголовки дороже и больше обычных: внутри корпуса есть отделение для двух батареек. Есть модели со съемными и встроенными блоками управления

Электронные термостаты обеспечивают существенную экономию расхода теплоносителя. Если с 8 утра до 6 вечера в квартире или доме никого нет, прибор будет исправно поддерживать минимальную температуру. А к приходу хозяев нагреет помещения до комфортного уровня.

В продаже есть и клапаны с антивандальным кожухом. Они надежно защищены от неквалифицированного вмешательства и подходят для установки как в доме с маленькими детьми, так и в садиках, школах.

Установка и подключение клапана

Прибор сам по себе простой, но установке и калибровке термостатического клапана на радиаторы нужно уделить особое внимание. Правильный монтаж обеспечит точность работы устройства.

Какие факторы учитываются при установке? Разновидность термоклапана — для однотрубки или двухтрубки. Плюс направление движения теплоносителя — поступает он снизу или сверху.

Направление движения теплоносителя на клапане
На самом клапане направление движения теплоносителя обозначается стрелкой. Согласно этому маркеру и нужно производить установку термостатов на радиаторы, иначе устройство не будет корректно работать

Трубы подачи горячей воды к батарее подводятся по-разному. Это зависит от схемы отопления. Места размещения заглушек и термостатов также различны. Общая рекомендация для большинства моделей термостатов — размещение в пределах 40-60 см от уровня пола.

Алгоритм монтажа приблизительно следующий:

  1. Отключаем радиатор от системы отопления и спускаем воду.
  2. Удаляем участок горизонтальной трубы и кран тоже.
  3. Термостат можно смонтировать и в пробку радиатора, если перед ним установить запирающий кран. Или сделать врезку в горизонтальную часть трубы перед батареей.
  4. Важное значение имеет герметичность стыков. Ее обеспечиваем стандартной намоткой ФУМ-ленты на участок с резьбой.

Традиционная схема подключения такая: байпас — шаровой кран — терморегулятор.

Еще один момент: есть такие системы, где в разных комнатах теплоноситель движется в разных направлениях. Это особенно актуально для П-образных стояков.

Особенности однотрубной и двухтрубной систем

В однотрубке горячая вода циркулирует по одной трубе с последовательно подключенными радиаторами. Труба с теплоносителем заходит в верхнюю часть батарей. Последний курсирует через установку, выходит снизу с этой же стороны и отправляется в основную магистраль.

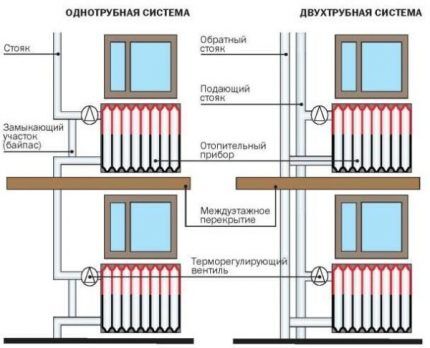

Однотрубная и двухтрубная система отопления
Однотрубная СО считается идеальной для частной постройки и многоквартирного дома до 5 этажей. В остальных случаях рекомендуется обустраивать двухтрубную СО

В однотрубной системе термостат ставится на нерегулируемый байпас. Эта перемычка объединяет прямую трубу и обратку, поэтому горячая вода свободно перемещается после блокировки напора клапаном.

Подобную перемычку можно приварить к трубе самостоятельно, для чего подойдет отрезок трубы диаметром не более 8 см. При этом нужно подготовить отверстия в соответствующих местах.

Схемы установки термостата
Стандартные и рекомендуемые схемы установки термостата для однотрубных и двухтрубных СО. На рисунке показано, как подключать клапан с перемычкой (байпасом) и нижним вентилем

В двухтрубке теплоноситель поступает по одной трубе, а выводится через другую. Байпас не нужен, термостатический клапан нужно устанавливать на трубу подачи воды.

Регулировка работы устройства

После установки нужно отрегулировать работу прибора. Для этого сначала закрываем окна и двери — изолируем помещение, чтобы исключить утечки тепла.

Дальше действуем так:

  1. Включаем отопление.
  2. Выставляем клапан на положение максимальной теплоотдачи, замеряем температуру.
  3. Ждем, когда температура в помещении поднимется на 5 градусов и станет постоянной.
  4. Закрываем клапан и дожидаемся комфортной температуры.
  5. Дальше по чуть-чуть открываем термостат, пока не услышим шум проходящей воды. Корпус самого устройства должен потеплеть.
  6. Последнее положение нужно запомнить.

В частном доме перед регулировкой обязательно спускается воздух с батарей. При этом нужно соблюдать максимальную аккуратность, чтобы не было выброса горячего пара.

Регулировка температуры в помещениях
Когда к котлу присоединяется больше трех батарей, каждый термостат нужно открывать на разный уровень, чтобы тепло по помещениям распределялось равномерно

Регулировка начинается с самой холодной комнаты. Ее нужно хорошо прогреть, чтобы перейти к другим помещениям.

Частые ошибки монтажа и возможные проблемы

Первая ошибка — расположение термоголовки вертикально. Проблема в горячем металлическом клапане под головкой: от него распространяется вверх горячий воздушный поток.

Этот воздух нагревает головку, она и отключает ошибочно радиатор. В результате батарея практически всегда отключена, помещение не прогревается. Прибор нужно устанавливать горизонтально («головой» в комнату).

Неправильная установка термоста
В инструкции к термостату на схемах показывается, как и где его устанавливать в разных случаях, но нет ни одной схемы с вертикальным расположением. Если не получается вертикально, нужно использовать приборы с выносными датчиками

Вторая ошибка — расположение термостата там, где температура отличается от реальной в помещении. Пример: в нише с батареей. В этом варианте головке всегда будет «жарко».

Существенный сбой в ее работе будет присутствовать и при размещении за плотной тканью штор, под подоконниками, на краях оконных проемов.

Если иначе расположить термостат не получается, снова выручит модель с выносным датчиком. От обычных приборов они отличаются наличием капиллярной трубки около 2 метров с датчиком температуры на конце. Прикрепить подобное устройство можно на стене вдали от окна и батареи.

Термостатический клапан с выносным датчиком
Модели с выносным элементом точнее, чем обычные приборы, определяют температуру за счет своего расположения на расстоянии от радиатора, но и стоят они намного дороже

В продаже имеются и головки с выносными регуляторами, установка которых возможна в любом месте на расстоянии до 15 м от батареи и клапана. Есть и электронные головки, которые управляются термо-компьютерами.

Термостатический клапан полностью перекрывает поток теплоносителя. Если в лучевой системе отопления все приборы одновременно это сделают, будут проблемы с котлом. Возможный вариант решения — перепускные клапаны на контурах.

Если в комнате 2-3 радиатора, имеет ли смысл ставить термостаты на каждую батарею? Не будет ли конфликта между ними? В этом случае нужно делать балансировку настроечными вентилями (шаровыми кранами).

Выводы и полезное видео по теме

Что такое термоголовка, для чего она нужна и как работает.

Разбор готовой системы с термостатическим клапаном.

Эксперимент на скорость срабатывания термоголовок от 4 производителей.

Использование термоклапанов для радиаторов позволяет сделать систему отопления максимально гибкой. С их помощью можно регулировать температуру отдельных батарей так, чтобы постоянно поддерживать комфортный микроклимат в помещении. Но при этом важно учитывать уместность установки таких приборов, правильно осуществлять их монтаж и настройку.
