Канализация на даче своими руками: как грамотно сделать локальную канализацию

Благоустройство частного дома сопровождается прокладкой коммуникаций, составляющих основу комфорта и благополучия владельцев. Даже временное жилище – летняя дача – не обходится без простейшей канализационной системы, предназначенной для сбора стоков. Попробуем выяснить, как обустраивается канализация на даче своими руками и какие нормы являются основополагающими.

Нюансы обустройства дачной канализации

Как известно, дачные сообщества и загородные поселки располагаются далеко от крупных населенных пунктов, поэтому владельцам садовых домиков на централизованное обслуживание рассчитывать не приходится. Выходом из положения является организация обособленной локальной системы для каждого дачного участка в отдельности.

В элитных поселках нередко устанавливают мощные ЛОС, способные одновременно обслуживать несколько больших коттеджей, но это скорее исключение из общего правила. Чаще хозяева садовых участков площадью от 6 до 15 соток обходятся более скромными бюджетными устройствами – выгребными ямами или простейшими септиками.

Схема простейшей канализационной системы
Схема простейшей канализационной системы на даче: несложная внутренняя разводка (раковина + унитаз), прямая труба для хозяйственно-бытовых стоков, выгребная яма с подъездным путем для спецтехники

Те и другие можно соорудить из недорогих строительных или альтернативных материалов, таких как:

  • заводские бетонные заготовки;
  • красный или белый кирпич;
  • цементный раствор (для создания герметичной монолитной емкости);
  • автопокрышки.

Существует еще один путь, более затратный, но достаточно эффективный — установка готовой заводской емкости из модифицированного пластика, оснащенная патрубком для присоединения к трубе, вентиляцией и техническим люком.

Выкапывать сливную яму без создания герметичного резервуара запрещено, так как это противоречит санитарным нормам. Канализационные стоки, кишащие болезнетворными бактериями и химическими агрессивными веществами, попадают прямиком в грунт и грунтовые воды, загрязняя их.

Вариант устройства дачного уличного туалета
Вариант устройства дачного уличного туалета. Выгребная яма частично выходит за пределы «домика», а технический люк для опорожнения накопительной емкости расположен возле строения – это дает возможность обходиться без трубопровода

Устанавливать дорогостоящие станции биологической очистки также нет смысла, так как объем стоков, скорее всего, будет минимальным, и очистное сооружение будет больше напоминать все ту же накопительную емкость. Вот и получается, что оптимальный вариант – это объемная выгребная яма или сооружение по типу септика. На большом участке выгребов может быть несколько, например, торфяная яма для уличного туалета и два накопителя – у бани и дома.

Возможные канализационные схемы

В зависимости от числа жильцов, пусть и временных, количества сантехнических устройств, общего количества стоков, объектов, подключенных к системе канализации, схемы могут быт абсолютно разными.

Отличительными чертами обладают все части системы:

  • внутренняя разводка;
  • простой или разветвленный трубопровод;
  • тип ямы или септика.

Рассмотрим несколько наиболее востребованных схем.

Современная дача мало напоминает подсобку или сарай. Владельцы даже скромных загородных участков стараются возводить добротное, надежное, вместительное жилье, поэтому двухэтажное здание давно уже перестало быть редкостью. Оптимальный вариант разводки для двух этажей показан на схеме:

Схема разводки в двухэтажном доме
Туалет и ванная расположены на втором этаже (порой это просто модернизированное чердачное помещение), а кухня – внизу. Трубы от сантехники ведут к стояку, размещенному у ближайшей к септику стены

В небольших одноэтажных домиках обычно устанавливают комплект унитаз + раковина. Душ, если и присутствует, находится на улице, невдалеке от садово-огородной зоны. Стоки из туалета поступают во внутреннюю трубу, затем выходят наружу и самотеком перемещаются в септик.

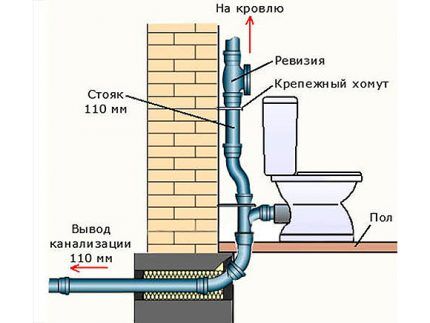

Схема устройства стояка и гильзы
Схема устройства стояка и гильзы для оформления перехода трубы наружу. Сечение магистрали, как и стояка, должно быт не менее 100 мм, а фрагмент трубы в стене необходимо обернуть листом металла и теплоизоляцией

Выгреб чаще всего размещают недалеко от здания, на расстоянии 5-10 м. Меньше 5 м не рекомендуется по санитарным нормам, более 10- могут возникнуть сложности при укладке трубопровода. Как известно, для обеспечения движения стоков самотеком необходим уклон – примерно 2 см на 1 м магистрали. Выходит, чем дальше расположение ямы, тем глубже придется рыть. Слишком глубоко зарытая емкость неудобна для обслуживания.

Схема расположения сливной ямы
Схема расположения сливной ямы. Это наиболее популярный среди дачников вариант, который выбирают из-за дешевизны, простоты конструкции и способа монтажа

Все чаще вместо выгребной ямы сооружают двухкамерный септик или выгреб с переливом в фильтрующий колодец. Ассенизаторов вызывать также придется, но гораздо реже.

Схема устройства двухкамерного септика
Схема устройства двухкамерного септика, сделанного своими руками. Фильтрующий колодец принимает частично осветленные стоки и продолжает очищать их, переправляя сквозь песчано-гравийный фильтр в грунт

Распространенные схемы дачной канализации могут быть дополнены разветвленной внутренней или внешней разводкой, подключением большего количества точек сброса отходов, более эффективным септиком, полем фильтрации.

Инструкция по строительству локальной системы

Единого плана по монтажу автономной канализационной сети не существует, однако практически любая система состоит из трех главных этапов – прокладки труб внутри дома с подключением сантехприборов, проводки наружной трубы и устройства выгреба (септика). Бывают и исключения – например, полное отсутствие внутренней разводки, когда все гигиенические сооружения находятся на улице (душ, туалет, рукомойник). Рассмотрим полный вариант.

Составление проекта с учетом норм

Половину успеха составляет правильное проектирование, которое может выполняться двумя способами: самостоятельно и с привлечением специалистов.

Первый способ хорош, когда на участке не запланировано возведение серьезных сооружений – септика, бассейна, поля фильтрации, фильтрационного колодца. Предположим, вы задумали постройку уличного туалета-«скворечника», который одновременно выполняет функцию помойки для хозяйственных отходов, а вместо полноценных раковин для мытья рук и посуды решили установить обычный умывальник.

Чтобы соорудить туалет на улице, достаточно вырыть яму, оборудовать ее герметичным резервуаром, подобрать оптимальную схему строения и заключить договор о регулярном вывозе отходов.

Дачный умывальник на улице
Умывальник, как и летний душ, можно подключить к установленной на возвышении пластиковой накопительной емкости, вода в которой нагревается за счет солнечной энергии

Если же в планах сделать сложную внутридомовую разводку, смонтировать септик, проложить трубы от дома, бани и летней кухни, лучше обратиться к инженерам, которые составят обоснованный проект, исходя из планировки дома и особенностей ландшафта.

В любом случае, при устройстве сливной ямы или септика необходимо руководствоваться нормами СанПиН, по которым расстояния от резервуара для сбора отходов до ближайших объектов должны быть следующими:

Расстояние от септика до объектов
Интервал от септика до скважины (колодца) полностью зависит от состава грунта: для глинистых грунтов – 25-30 м, для песчаных и супесчаных – не менее 50 м

При выборе сантехнического и канализационного оборудования также рекомендуем опираться на технические условия и нормы ГОСТ, которые регламентируют применение тех или иных материалов. Например, для прокладки внешней магистрали необходимо использовать только специальные трубы наружного типа (гладкие и гофрированные изделия из ПВХ, ПП или ПНД оранжевого цвета). Фитинги должны соответствовать трубам по материалу и диаметру.

Как сделать внутридомовую разводку

Схема внутренней разводки включает в себя сеть горизонтально расположенных труб, которые с одной стороны подключены к сантехническим приборам, с другой – к стояку. Стояк, в свою очередь, соединен с магистралью, ведущей к накопительному сооружению. Целесообразно прокладывать внутренние коммуникации в процессе строительства дома – так легче обустраивать отверстия в стенах и маскировать некоторые части внутреннего трубопровода.

Прокладка труб внутренней канализации
Выбрав качественные изделия из полипропилена и создав герметичную развязку, вы можете часть труб «зашить» в пол, оставив лишь технические люки для обслуживания

При монтаже труб очень важно учитывать уклон, так как в дачных домиках обычно не используют специальное оборудование, и движение сливных вод происходит самотеком. Величину наклона выбирают исходя из диаметра труб: для крупных (диаметром 150 мм) труб – около 8 мм/пог.м, для средних (от 100 до 110 мм) – 20 мм/пог.м, для изделий с минимальным сечением (50 мм) – 30 мм/пог.м.

При установке сантехники рекомендуют оборудовать гидрозатворы, которые служат ловушкой для неприятного запаха. Душ или раковины лучше располагать более высоко, а унитаз – в самой низкой точке, как можно ближе к стояку.

Схема подключения раковины к трубе
Схема подключения раковины к трубе. Оптимальный диаметр труб, ведущих до стояка – 50 мм, диаметр самого стояка – 100 мм или 110 мм

Порядок подключения и сборки труб может отличаться, но обычно сначала монтируют стояк, затем подводят трубы, а уже в самом конце производят подключение сантехнических приборов.

Если на даче установлен газовый или твердотопливный котел и функционирует система горячего водоснабжения, минимальный комплект унитаз + раковина дополняют душевой кабинкой или ванной. Соответственно, внутреннее ответвление локальной канализации для дачи в этом случае будет сложнее.

Санузел в деревянном дачном домике
Полностью обустроенный санузел в деревянном дачном домике. При выборе душевой кабины ориентируйтесь на более простые модели, не требующие сильного напора и высокого давления в трубах

Завершающий момент в прокладке внутридомовой разводки – устройство переходника в стене дома, который представляет собой металлическую защитную гильзу. Идеальным решением является вывод трубы в фундаменте дома в отверстие, расположенное ниже уровня промерзания грунта.

Правила прокладки наружных труб

Выбор труб надлежащего качества – не единственное условие грамотной прокладки магистрали, соединяющей внутридомовую сеть с выгребной ямой (септиком). Существуют правила и нормы, которых необходимо придерживаться при заглублении коммуникаций в грунт.

Первое правило касается глубины траншеи: трубы необходимо укладывать ниже уровня промерзания, чтобы жидкая канализационная среда с наступлением холодов не замерзла и не разорвала трубопровод. С другой стороны, глубина не должна быть слишком большой, так как необходимо выдерживать уклон – как минимум 2 см/1 м траншей. Получается, что разница между глубинами начала и конца 10-метровой канавки будет равна 20 см.

Ревизионный колодец
Если участок трубопровода имеет длину более 10 м, соединения или повороты, в местах стыков труб и на изгибах необходимо устанавливать ревизионные колодцы – для контроля и устранения засоров

Чтобы не делать траншеи слишком глубокими даже в северных регионах, трубы прокладывают на глубине 50-70 см, тщательно утепляя все участки. В качестве теплоизолирующего материала используют:

  • пенополистирольную скорлупу;
  • короба из пенопласта;
  •  базальтовое волокно;
  • минеральную вату;
  • пеноизол;
  • вспененный полиэтилен;
  • пенофол;
  • засыпку из керамзита.

В северных районах для увеличения эффективности материалы комбинируют, например, покрывают трубы пеноизолом и присыпают со всех сторон керамзитом.

Существует еще один способ обогрева – с помощью электрического кабеля. Однако энергозависимое утепление оптимально для домов постоянного проживания. Для дач, куда в холодное время года наведываются крайне редко, достаточно обычного утепления. Если трубы все же промерзают и образуется ледяная пробка, рекомендуют попытаться пробить ее кипяченой водой.

Монтаж выгребной ямы

Порядок и сроки обустройства сливной ямы зависят от ее вида. Например, монтаж фабричной пластиковой емкости производят за 1 день, а строительство бетонного монолитного резервуара, предполагающее полное затвердевание раствора, длится не менее месяца.

Рытье котлована можно совместит с устройством траншеи и укладкой труб. Яму вырывают по размерам накопителя, но так, чтобы с каждой стороны осталось примерно по 0,3 м на обработку и засыпку. Объем выбирают, исходя из потребностей проживающих.

Выгребная яма из бетонных колец
Один из вариантов выгребной ямы из бетонных колец. Обычно для дачного использования достаточно резервуара из 2-3 заготовок при условии заполнения его на 1/2 или 1/3 объема (уровень сточных вод не должен подниматься выше входного отверстия)

Для выемки грунта используют строительную технику или лопаты с ведрами. После расчистки нижней части котлована усиливают дно дренажным песчано-гравийным слоем (от 20 до 40 см толщиной).

Если резервуар легкий, целесообразно положить на дно бетонную плиту (или сделать бетонную стяжку) и закрепить емкость анкерами, придав ей стабильность. С этой же целью во время засыпки в грунт добавляют сухой цемент, чтобы вокруг емкости образовалось надежное водонепроницаемое кольцо.

Сборные конструкции – из кирпичей, колец, шлакоблоков – обязательно покрывают двумя слоями гидроизоляции с наружной и внутренней стороны, чтобы содержимое резервуара не попадало в грунт и не смешивалось с грунтовыми водами. Еще одно важное условие – установка вентиляционного стояка, выводящего газы наружу.

После монтажа и подключения ямы к трубопроводу производят засыпку и оформляют горловину. Верхнее отверстие, которое выполняет технические функции, закрывают прочной крышкой.

Чем септик отличается от выгребной ямы

Многих интересует, как на даче сделать эффективную канализацию, чтобы сливные воды не только накапливались в выгребной яме, но и частично очищались. Единственный способ сделать посещения ассенизаторов более редкими – вместо выгреба установить септик, заводской или собственного изготовления.

Стоит различать два вида септиков. Одни из них действительно очищают воду до 68 — 97%, потому что процесс очистки происходит под действием анаэробных и аэробных бактерий. Наименьшую степень очистки представляют системы, переработка стоков в которых осуществляется путем отстаивания и действия анаэробов. Их дополняют фильтрующими колодцами, полями фильтрации, инфильтраторами, выполняющими грунтовую доочистку стоков.

Если в работе септической системы задействованы аэробы, то второй отсек оснащается компрессором для подачи воздуха и специальной загрузкой, необходимой для их плодотворной жизнедеятельности.

Питательной средой для них является взвесь осветленных канализационных стоков, переместившаяся во второй отсек по переливу. Из систем с аэробной очисткой выходит максимально очищенная вода, которую можно сбрасывать на рельеф или в грунт без дополнительной обработки.

Схема септика с отводом в канаву
После «очистительных процедур» в камере жидкость попадает в фильтрующий колодец, на поле фильтрации или принудительно, с помощью насоса, перекачивается в канаву

Второй вид представляет собой двухкамерный накопитель, в котором первая камера также служит для разделения фракций, а вторая – для фильтрования осветленной воды. Очистка первой емкости происходит с той же регулярностью, что и удаление сточных масс из выгребной ямы, из второго резервуара грязь удаляют реже. Обычно это замена гравийного фильтра, который заменяет дно.

Следует помнить, что в септиках со временем накапливается активный ил, который в дальнейшем можно использовать в качестве удобрений. Содержимое выгребной ямы также можно применять, но при одном условии: если будет соблюдена торфяная технология переработки отходов.

Максимально эффективна станция биологической очистки, но дорогую установку, как уже отмечалось выше, для временного жилья использовать нецелесообразно. Поэтому в качестве образца рассмотрим инструкцию по монтажу септика из готовых бетонных заготовок фабричного изготовления.

Этапы строительства септика из бетонных колец

Монтаж очистного сооружения их цилиндрических заготовок проходит по стандартной схеме. Процесс упрощается за счет большого размера деталей, однако по этой же причине возникает сложность – обязательная аренда строительной техники и участие бригады рабочих.

Для возведения септика потребуется 2 комплекта деталей, так как он будет состоять из двух резервуаров. Функция первого – накопительная, второго – фильтрующая.

Подготовка котлована по размерам сооружения

В месте, указанном в проекте, с помощью подручного инструмента (лопаты), лебедки или мини-экскаватора вырывают яму глубиной в 2-3 кольца + горловина. К высоте конструкции в сборе прибавляют 30-40 см на устройство основания: 15-20 см песка + 15-20 см гравия (щебня, речной гальки). Дренажный слой служит надежной основой и фильтрующей «подушкой».

Длина ямы должна быть такой, чтобы в нее помещались два резервуара, соединенные коротким переливом.

Осыпание стенок котлована
Песчаный грунт на участке строительства котлована может вызвать проблемы в виде осыпания стенок. Если возможности укрепить стенки не существует, лучше вырыть широкую яму, а после монтажа и гидроизоляции септика заполнить ее более тяжелым грунтом с содержанием глины

Грунт не стоит вывозить с участка – он пригодится для обратной засыпки. Остатки можно будет использовать для формирования ландшафтных объектов, например, клумб.

Установка бетонных заготовок

Кольца из бетона монтируют одно на другое, закрепляя на стыках скобами и герметизируя специальными прокладками. Производители упростили установку нижнего кольца накопительной емкости – придумали деталь с глухим дном, которая не требует дополнительного утяжеления. На нее ставят еще одну-две детали, закрывают перекрытием с отверстием, сверху водружают горловину и оборудуют технический люк с крышкой.

Монтаж бетонных резервуаров
Точно так же оборудуют и вторую камеру, но вместо глухой нижней детали используют обычное кольцо. Для фильтрующего колодца дренажного слоя мало – необходимо сделать плотный фильтр толщиной не менее 50 см

Сейчас нет необходимости в каких-то индивидуальных расчетах. Размеры заготовок стандартны, и у производителя всегда можно узнать, на какой объем стоков рассчитана выбранная комбинация элементов.

Мероприятия по устройству гидроизоляции

Бетонный септик из отдельных деталей обязательно нужно покрыть гидроизоляцией. На практике применяют два способа: нанесение защитного материала с обеих сторон или нанесение гидроизоляции с наружной стороны, а с внутренней – лишь отделка швов.

Гидроизоляция септика битумной мастикой
Один из вариантов защиты, которая подходит для объектов, зарытых в землю. На пористый бетон наносят слой битумной гидроизоляции, после чего стенки деталей становятся более прочными и водонепроницаемыми

Есть современные глубоко проникающие материалы, превосходящие слой битума по техническим характеристикам (например, Пенетрон), но они обходятся дороже.

Подключение к трубам и тестирование

Полностью смонтированное сооружение соединяют в единое целое и подключают к трубе, ведущей из дома. Для этого в бетонных заготовках проделывают отверстия для перелива – короткого отрезка трубы, затем такое же отверстие – для входа канализационной магистрали. Все элементы герметично соединяют и покрывают гидроизоляцией. Выводят вентиляционный стояк.

Для проверки работоспособности и герметичности конструкции первую емкость заполняют водой. Затем, когда в накопитель попадут первые стоки, можно использовать биоактиватор, чтобы процесс переработки отходов сделать более эффективным.

Видео-инструкция: этапы устройства канализации

Чтобы лучше представить процесс организации канализационной системы, предлагаем просмотреть полезные видеоролики.

Секреты укладки наружных труб:

Обзор внутренней разводки, проведенной своими руками:

Важные моменты при строительстве выгребной ямы:

Как видите, для устройства автономной канализации на своей даче необходимы определенные инженерные знания и умения. Если возникают сомнения, лучше обратиться за помощью к специалистам: существует множество компаний, успешно занимающихся проектированием и монтажом локальных канализационных систем.
