Фекальный насос с измельчителем: виды, устройство, как выбрать (+ обзор лучших марок)

Фекальный насос – технологическое оборудование, используемое для перекачки сточных и других жидкостей. Конструктивно аппараты выполнены с расчётом оптимальной производительности при работе с вязкими и содержащими взвешенные частицы жидкими средами. Часто на практике применяется фекальный насос с измельчителем, способным  дополнительно к перекачке резать крупный мусор, попадающий в сточные воды.

Информация о фекальных насосах

Промышленным производством разработаны и выпускаются на потребительский рынок несколько видов подобного технологического оборудования.

В частности, будущим пользователям предлагаются:

  • аппараты погружаемые;
  • аппараты полупогружаемые;
  • аппараты внешнего действия.

Каждая из фекальных конструкций имеет свои особенности, отличается техническими возможностями, предназначается под конкретные условия откачки. Для того чтобы подобрать оборудование по существу, рекомендуется получить сведения относительно степени загрязнения рабочей среды, а также информацию об условиях, в которых будет эксплуатироваться насос.

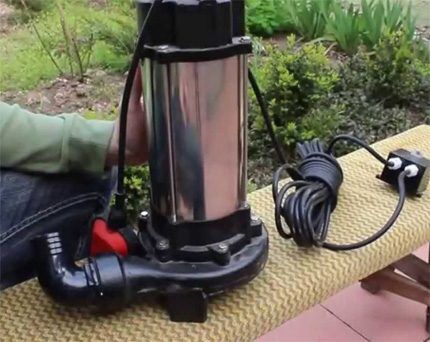

Насос фекальный с измельчителем
Фекальные погружаемые насосы нашли широкое применение в самых разных сферах народного хозяйства. Эти же аппараты активно используются владельцами частной загородной недвижимости

Погружаемое оборудование устроено в виде герметично закрытой конструкции, которую вместе с электромотором допустимо погружать в толщу жидкой среды.

Полупогружаемые фекальные аппараты представляют собой изделия, у которых лишь насосная часть помещается в жидкость.

Наконец, внешние фекальные насосы, наделённые измельчителем,  совсем не контактируют с жидкой средой непосредственно. Контакт осуществляется через мягкий рукав или жёсткий трубопровод.

Погружаемые модели с поплавком

Аппараты погружаемого типа предназначены для эксплуатации в жидкой среде разной степени загрязнённости. Конструкция таких устройств сделана с тем расчётом, чтобы технику можно было опускать на некоторую глубину (обычно не глубже 10 м) и непосредственно с глубины производить откачку жидкой среды.

Погружаемый фекальный насос
Насосное оборудование, предназначенное для перекачки фекалий, с не меньшим успехом применяют для других целей. Например, для осушения места строительства после дождей или подвалов зданий, подтопленных ливнями

Погружаемый фекальный насос работает с жидкой средой определённого температурного диапазона (от + 1 до + 40 °С). Этот вид оборудования создан для транспортировки жидкостной среды разного характера. Но всегда необходимо соблюдать соответствие технических условий эксплуатационным параметрам насоса. Например, погружаемые модификации с измельчителями успешно перекачивают:

  • жидкие среды с высокой степенью вязкости;
  • жидкости с высоким содержанием крупных и твердых частиц;
  • стоки канализации и содержимое выгребных ям;
  • содержимое септиков и бытовых очистителей,
  • воду из подвалов, ливневок, различных водоёмов.

Каждая модель погружаемого фекального насоса снабжается контрольным поплавковым механизмом. Назначение этого механизма – защита оборудования от непреднамеренного сухого хода. То есть, техника не включится в работу, если рабочая область не будет заполнена перекачиваемой средой. По мере заполнения рабочей камеры жидкостью контрольный поплавок перемещается в положение, разрешающее включение, и аппарат запускается.

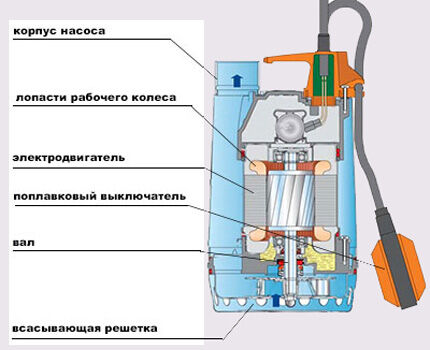

Схема фекального насоса
Так выглядит конструкция фекального насоса погружаемого типа на чертеже. В области всасывания на валу обычно содержится измельчитель, благодаря которому насос режет и выкачивает вместе с водой сопутствующий мусор

Помимо автоматики контроля включения/отключения в зависимости от наличия/отсутствия перекачиваемой среды погружаемые модели имеют дополнительную защиту, поэтому в надёжности фекальных насосов можно не сомневаться. Это наиболее оптимальное оборудование, которое рекомендуется применять в частном хозяйстве.

Наружные фекальные устройства

Оборудование под наружную инсталляцию (поверхностные насосы для откачки фекалий) используется чаще всего в промышленно-производственных хозяйствах. Для частных владений такой вид фекальной техники с измельчителем видится не совсем подходящим выбором. Между тем, есть разработки специально для домашнего хозяйства.

Аппараты внешнего действия качают сточные воды с глубины канализационной ямы или колодца, находясь при этом выше уровня септика. Для того, чтобы поднять вязкую жидкость с глубины в несколько метров, аппарат должен обладать мощным электродвигателем и эффективной конструкцией в целом, поэтому наружные системы, как правило, громоздкие, наделённые крупногабаритным электродвигателем.

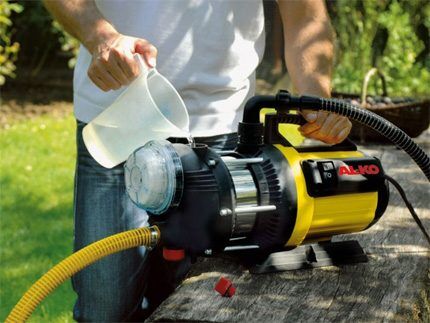

Наружный фекальный насос для дома
Одна из конструкций фекального насоса наружного типа, специально сделанная под эксплуатацию в условиях домашнего хозяйства. Всасывающую камеру таких устройств перед работой обычно заполняют жидкостью

Фекальным насосам наружного действия традиционно присуща стационарная установка. При этом размещать оборудование необходимо в таких условиях, чтобы при дальнейшей эксплуатации обеспечивалась нормальная температура окружающей среды и защита от атмосферных осадков.

Техника в таком исполнении при работе издаёт повышенный уровень шума. Прежде чем начинать откачку стоков или фекалий, улитку насоса придётся заполнить «стартовой» жидкостью. Без предварительной заправки улитки водой редкие модели наружных фекальных насосов с измельчителем способны самостоятельно захватывать жидкость с нижнего уровня.

Системы для внутренней канализации частного дома

Некое отношение к наружной фекальной технике имеют бытовые насосы для измельчения и перекачки фекалий, которые устанавливаются непосредственно внутри частного дома. Этот вид техники используется в качестве организации принудительной канализации, когда при помощи насоса фекалии обрабатываются (измельчаются) и выбрасываются в септик.

Насос для бытовой канализации
Конструкция фекального насоса, предназначенного для установки в систему внутренней канализации частного дома. Посредством такого оборудования создаётся система принудительного выброса фекалий в сборник отходов

Конструкция подобного оборудования предназначена для монтажа на линии выхода фекалий непосредственно из унитаза. Прибор представляет собой изделие прямоугольной формы с входным и выходным патрубками. Внутри располагается миниатюрный насос, питаемый от сети 220 вольт. Также устройство комплектуется фильтрующим элементом и механикой измельчителя.

Существуют различные модели домашних фекальных насосов. Разница между моделями заключается в производительности, величине напора, а также в том, под какие температурные условия предназначен аппарат (до + 40 ºС или до + 90 ºС). В качестве примера такого оборудования можно отметить модель Sanitop Silence известной фирмы SFA.

Полупогружаемое насосное оборудование

Наряду с первыми и вторыми типами фекальных насосов существует промежуточная версия – полупогружаемые аппараты. Этот вид техники также относится к стационарно монтируемым устройствам, причём монтаж полупогружаемых систем требует специального подхода.

Такие конструкции условно состоят из двух модулей – драйвера и насоса. Драйвер (электродвигатель), обычно устанавливается как внешний модуль, по уровню выше перекачиваемых отходов. Насосный же модуль опускается на нижний уровень и погружается в жидкую среду. Соединение электродвигателя с насосом осуществляется через гибкий вал.

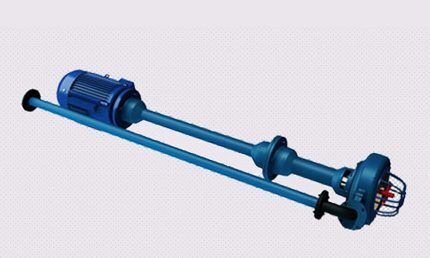

Полупогружаемые фекальные насосы
Ещё одна разновидность фекального насосного оборудования – полупогружаемая система. Относится к аппаратам стационарного типа и применяется в основном для нужд промышленно-хозяйственного сектора

Полупогружаемые системы стационарного типа нашли успешное применение в составе фермерских хозяйств, на станциях централизованной канализации, где требуется постоянная откачка отходов и стоков. Однако для использования в частном секторе подобное оборудование вряд ли подойдёт.

Измельчители фекальных насосов

Механические рабочие элементы – измельчители – являются неотъемлемым атрибутом фекального насоса. Предназначение этих элементов очевидно: резка, крошение, разделение на мелкие части крупного и плотного содержимого, которое поступает в насос вместе с перекачиваемой жидкой средой.

Разные модели насосов оснащаются различными формами измельчителей. Каждый производитель старается достичь максимального эффекта. Однако практика показывает, что изменение конфигурации измельчителя не оказывает существенного влияния на процесс. Все измельчители справляются с поставленной задачей вполне успешно – обеспечивают свободный проход перекачиваемой среды.

Обычно в насосах стоят измельчители, сделанные по типу:

  • крыльчатки с лопастями-ножами;
  • цилиндрических ножниц-ножей;
  • крестовидного секача;
  • резака по типу «мясорубки»;
  • пластинчатых резцов.

Каждая разновидность резака по эффективности действия практически не отличается от всех остальных. Другое дело – долговечность элемента. Здесь уже прямая зависимость от марки стали.

Измельчитель фекального насоса
Так выглядит один из конструкторских вариантов измельчителя фекального насоса. Так называемый нож «мясорубки» режет крупный мусор на мелкие фракции размером до 15 мм

Из последних разработок привлекает внимание немецкая конструкция погружаемого фекального насоса HOMA A-серии, где применяется инновационное решение по измельчителю.

Эксплуатационные параметры оборудования

Источником питания насосного оборудования, как правило, выступает стационарная электрическая сеть. На бытовом уровне традиционно под напряжение 220 В, а в промышленности и сельском хозяйстве может использоваться оборудование с напряжением 380 В. Также для будущего владельца важны параметры:

  • мощность (для бытового применения 0,5 – 1,5 кВт);
  • производительность (150 – 600 л/мин);
  • высота жидкостного столба – напор (10-20 м);
  • рабочая температура жидкости (+1… +40 ºС);
  • температура рабочей среды (+1…+40 ºС);
  • степень плотности перекачиваемой среды (до 1200 кг/м3);
  • уровень кислотности рабочей среды (Ph — не выше 10).

Работа с насосным оборудованием должна учитывать указанные параметры, к тому же для каждой отдельной модели отмеченные показатели могут выражаться конкретными значениями, которые нельзя превышать.

Обзор лучших марок

Современный рынок открывает широкие горизонты для выбора фекальных насосов, оснащенных измельчителями. Итальянское, немецкое, испанское и прочее оборудование предлагается покупателям, и каждый производитель выставляет для продажи впечатляющий модельный ряд.

Ассортимент фекальных насосов
Продукция импортного производства, в большом количестве присутствующая на современном рынке. Основными поставщиками фекальных насосов значатся немецкие, итальянские, испанские фирмы

Grundfos. Среди лучших производителей первым местом рейтинга выделяется компания Grundfos. Немцы преуспели в разработке и производстве насосов разного назначения. Не обошлось без немецких идей и в производстве фекального оборудования с измельчителем. Их модель Grundfos Seg, сделанная для профессионального применения, удачно подходит для обычного частного хозяйства.

Несмотря на чугунный корпус аппарата, его несложно транспортировать из одного места в другое. Электродвигатель устройства наделён чувствительной системой защиты от перегрева и коротких замыканий. Есть регулятор скорости вращения ротора электродвигателя. При максимальной рабочей мощности 0,9 кВт даёт напор не меньше 15 метров. Погружается на глубину до 10 метров.

Джилекс. Немецкое оборудование привлекает покупателя технологиями, но отдаляет высокой ценой. Именно доступная стоимость в сочетании с хорошим качеством вывели на второе место «Джилекс Фекальник». Разработка российских инженеров также относится к разряду профессиональной техники. Эффективность действия и качественные показатели в работе оценили многие пользователи этого оборудования.

«Джилекс Фекальник» сделан из нержавеющей стали. Его допускается погружать на глубину до 8 метров. Мощность аппарата составляет 0,4 кВт, а производительность 160 л/мин. Надёжный герметически закрытый корпус, оснащение системой термозащиты, также привлекает простое техобслуживание.

Herz. Следующий лучший представитель аппаратов, откачивающих жидкость, — очередное немецкое изобретение, на этот раз от фирмы Herz. Модель WRS25/11 пользуется высоким спросом по причине надёжности, долговечности, износостойкости. Особенность модели – исполнение под применение в экстремальных условиях.

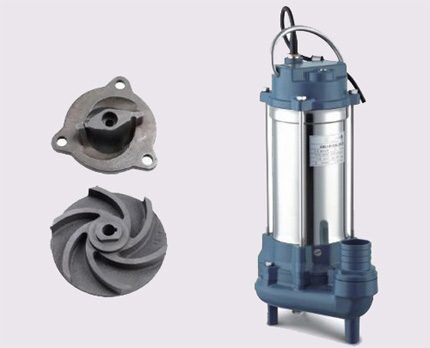

Фекальный насос фирмы Herz
Одна из моделей фекального насоса с измельчителем, которую выпускает немецкая компания Herz. Слева показаны конструкторские варианты измельчителей, которые используются в аппаратах Herz

Разработка от фирмы Herz обеспечивает производительность до 260 л/мин., создаёт напор до 14 метров и может погружаться на глубину 8 метров. Вес насоса 31 кг по причине чугунного корпуса и стальных рабочих деталей. Обмотка электродвигателя имеет класс изоляции «В».

Вихрь. Заслуженную четвёртую позицию в рейтинге лучших занимает фекальный насос «Вихрь». Модель ФН-1500Л показала хорошие результаты в эксплуатации. Производительная перекачка и эффективное измельчение крупного мусора. Полностью автоматический контроль уровня воды в рабочей камере – включение и отключение по достижении заданных параметров.

Фекальный насос Вихрь
Устройство для перекачки фекалий марки «Вихрь». Насос, оснащённый измельчителем, производит российская компания. Техника получила явное признание пользователей. Спрос на «Вихри» превышает предложение

Насос способен поднять столб жидкости до 18 метров. Производительность аппарата достигает значения 24 м.куб/час. Пропускная способность по измельчённым частицам – 15 мм. Максимальная мощность – 1,5 кВт. Материал – стальное лезвие ножа измельчителя и чугунный корпус самого насоса.

Calpeda. Пятое место рейтинга занял итальянский продукт Calpeda GMG, который по цене перещеголял даже немцев. Тем не менее, дороговизна этого оборудования компенсируется его высокой надёжностью и долговечностью. Этой модели присуща одна важная деталь – наличие самозатачивающихся ножей измельчителя.

Фекальный насос с самозатачивающимся измельчителем от итальянских производителей рассчитан на эксплуатацию в экстремальных условиях. Конструкция допускает погружение на глубину до 20 метров. При работе создаётся напор до 40 метров. Показатель производительности – 16 м.куб/час.

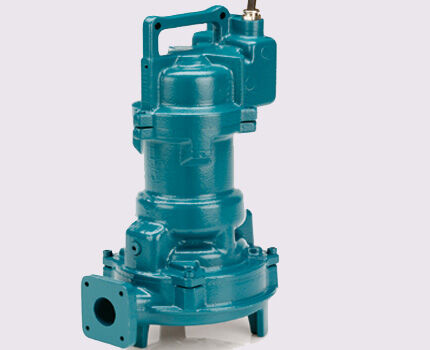

Итальянский фекальный насос
Мощный аппарат итальянского производителя — фекальный насос Calpeda GMG с измельчителем, который наделён механизмом самозатачивания. Техника, срок службы которой зависит только от естественного износа деталей

Так выглядит рейтинг лучшего насосного оборудования из группы фекальных систем. Конечно же, этот список следует воспринимать исключительно условно. Ассортимент насосного оборудования очень велик, и только лишь пять моделей не в состоянии показать ситуацию полностью. Но в случае выбора насоса для быта ориентироваться на обозначенный список вполне логично.

Видеообзор фекального насоса

Обзор технических характеристик насоса от польского производителя:

Фекальные насосы, содержащие в конструкциях измельчитель, следует рассматривать техническим оборудованием, призванным служить не только на благо промышленно-производственных хозяйств. Эта техника необходима любому частному хозяйству, так как она обладает широкими функциональными возможностями по откачке загрязненных жидкостей.
