Бытовые канализационные насосные станции: виды, конструкция, примеры монтажа

Тема канализационных стоков может показаться малоприятной только неопытному домовладельцу и только на первый взгляд. Как только с канализацией возникают проблемы, их устранение становится самой главной задачей.

Если же неприятности со стоками носят регулярный характер, имеет смысл пересмотреть изначальный проект на предмет ошибок. Для их устранения может понадобиться насосная канализационная станция.

Что такое КНС?

КНС или канализационная станция, это устройство для принудительного удаления твердых и жидких стоков. Такие устройства чаще всего используются в промышленных целях.

Но существует целый ряд КНС, специально разработанных для эксплуатации в бытовых условиях. Их устанавливают обычно в частных домовладениях с автономной канализацией или там, где необходимо обеспечить транспортировку отходов к стояку централизованной канализационной системы.

Модели бытовых КНС могут заметно различаться по внешнему виду, но их устройство и принцип работы довольно похожи. Такие конструкции представляют собой герметичную емкость, предназначенную для сбора отходов. Высокая степень герметичности накопителя — важное требование, позволяющее защитить грунтовые воды от загрязнения стоками. Здесь предусмотрена система патрубков, а также специальный насос, разработанный для перекачивания фекальных масс.

Работает канализационная насосная станция следующим образом. Стоки поступают в емкость-накопитель. С помощью канализационного насоса сточные воды, включающие твердые накопления, по трубам перемещаются для дальнейшей утилизации, например, в стояк центральной канализации, в бак машины-ассенизатора и т.п.

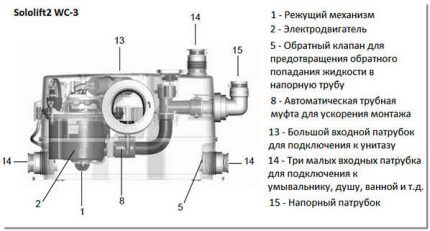

Схема мини-КНС
На этой схеме наглядно представлено устройство небольшой бытовой канализационной насосной станции, которую можно подключить непосредственно к унитазу

КНС комплектуются насосами различного типа, в числе которых есть и погружные, и поверхностные консольные или самовсасывающие.

Погружные, как понятно из названия, опускают внутрь емкости с нечистотами. Обычно это очень прочные агрегаты, способные длительное время работать в агрессивной среде. Для таких насосов не нужно обустраивать место на поверхности, как не нужны и дополнительные трубы для их подключения к системе.

Но техническое обслуживание погружного насоса может быть несколько затруднено. Агрегат охлаждается жидкостью, в которой он находится, в ремонте и в ТО такие устройства нуждаются не часто. Более того, погружные модели канализационных насосов могут работать даже в очень холодной среде. Для них считается допустимой так называемая сухая установка.

Канализационный насос с измельчителем
Насосы с измельчителем используют в канализационных станциях, чтобы облегчить продвижение стоков по системе, сделав их состав более однородным

Самовсасывающие насосы имеют широкий просвет для прохождения перекачиваемой среды, они рекомендованы к использованию с существенно загрязненными стоками. Электродвигатель с фланцевым креплением заметно облегчает эксплуатацию и обслуживание устройств этого типа. Некоторые виды самовсасывающих насосов снабжены специальным нагревательным элементом, что позволяет использовать их даже при температуре ниже нуля.

Консольные насосы используют в основном для промышленных очистных установок. Для монтажа такого устройства необходим отдельностоящий фундамент. Консольные канализационные насосы считаются исключительно надежными и удобными, но их монтаж и подключение лучше доверить опытному специалисту.

В бытовых КНС может использоваться один или два насоса, все зависит от конкретной ситуации. Если необходимо измельчить твердые фракции отходов, используют насосы с режущим механизмом. При этом следует понимать, что такой механизм не является всеядной мясорубкой. Случайно оброненный в слив кусок ветоши может привести к серьезному засору и даже к поломке насоса.

Отдельного внимания заслуживают так называемые мини КНС — это насосные станции относительно небольшого размера, предназначенные для подключения только к одному объекту, обычно к унитазу. Они представляют собой комплекс из небольшого бака-накопителя и насоса с режущим механизмом. Такие канализационные станции устанавливают обычно непосредственно под унитазом.

Когда необходимо принудительное удаление стоков

Обычно удаление отходов человеческой жизнедеятельности из канализационной системы происходит естественным образом под действием сил гравитации. К сожалению, практически организовать этот процесс на достаточно эффективном уровне удается далеко не всегда. Вот несколько причин, по которым домовладельцу стоит рассмотреть (или предусмотреть) установку системы принудительного удаления стоков:

  • ситуация сложилась так, что уровень основного канализационного стока расположен выше, чем точка слива отходов;
  • точка слива отходов расположена слишком далеко от стока основной канализации;
  • стоки передвигаются по канализационным трубам слишком медленно;
  • канализация часто засоряется из-за ошибок, допущенных при ее монтаже.

Часть этих проблем может быть вызвана огрехами при проектировании канализационной системы или ее неправильной перепланировке. Но бывает и так, что из-за особенностей конфигурации здания или рельефа участка КНС становится единственным выбором для нормальной работы канализационной системы. Иногда установить КНС просто дешевле, чем полностью переделывать канализацию, устраняя допущенные ранее ошибки.

Дополнительные элементы для монтажа КНС

КНС, как и промышленные канализационные станции, комплектуются специальными поплавковыми датчиками, помещенными в резервуаре-накопителе. Они передают к блоку управления информацию об уровне нечистот в накопителе. Насос включается и выключается в автоматическом режиме, что облегчает его эксплуатацию и продлевает срок службы.

В промышленных моделях такие датчики устанавливают на четырех разных уровнях. Они отражают безопасное состояние, когда резервуар-накопитель практически пуст, уровни, при которых насос должен быть включен или выключен, а также уровень переполнения. Если включается последний набор поплавковых датчиков, это свидетельствует о серьезных поломках в системе и требует немедленного вмешательства специалистов.

Емкость КНС
Накопительные емкости для канализационных насосных станций обычно делают цилиндрической формы или кубической конфигурации, но со скругленными углами, чтобы в них не задерживались твердые частички отходов

Помимо таких датчиков, рекомендуется также обеспечить КНС источником резервного электропитания и манометром. Могут понадобиться специальные датчики давления. Не помешает дополнительный комплект запорной арматуры. Наземную часть КНС обычно скрывают под металлическим павильоном, но можно организовать и другое укрытие. Оно должно защищать устройство от непогоды и нежелательного постороннего вмешательства в работу комплекса механизмов.

Периодически и сам насос, и подключенные к КНС трубы следует очищать для профилактики поломок и засоров. Лучше всего заранее приобрести комплект специального оборудования, который облегчит выполнение этой задачи. Еще один важный момент — ручной механизм управления канализационной насосной станцией.

В штатном режиме работы он не нужен, поскольку все устройства включаются и выключаются автоматически. Но ручное управление очень пригодится, если КНС сломается или засорится. При запуске новой канализационной станции в работу также используется ручное управление.

Особенности установки канализационной станции

Установка насосной станции — задача трудоемкая и довольно сложная. Емкость КНС следует установить на правильной глубине. Затем грунт засыпают вокруг емкости и трамбуют таким образом, чтобы его плотность была максимально приближена к естественной плотности окружающего грунта.

Варианты монтажа КНС
На схеме представлены два варианта установки больших канализационных насосных станций. В любом случае устройство следует защитить от непогоды и влияния других внешних факторов (+)

В целом, монтаж большой канализационной насосной станции можно представить в виде следующих шагов:

  1. Выкапывание котлована.
  2. Укладка песчаной подушки.
  3. Трамбовка грунта.
  4. Установка емкости-накопителя в котловане.
  5. Присоединение всех необходимых для работы КНС трубопроводов.
  6. Установка канализационного насоса.
  7. Настройка работы поплавковых датчиков.
  8. Подведение электрокабелей, обустройство заземления.
  9. Засыпка и трамбовка грунта.
  10. Установка защитного укрытия.

Глубина котлована должна быть примерно на полметра больше, чем высота емкости-накопителя вместе с крышкой. Дело в том, что крышка КНС должна выступать над поверхностью примерно на один метр, но на дно котлована следует уложить песчаную подушку толщиной в полтора метра. При определении глубины котлована следует учитывать эти параметры.

Монтаж канализационной станции
Большие канализационные насосные станции устанавливают в подземном котловане таким образом, чтобы крышка устройства выступала над поверхностью земли примерно на один метр (+)

Ширина котлована для КНС должна быть такой, чтобы там не только свободно поместился резервуар, но и оставалось место для проведения необходимых монтажных работ. Разумеется, выкапывать слишком просторный котлован не имеет смысла, это просто ненужная работа. Котлован обычно засыпают слоями песка и каждый слой уплотняют таким образом, чтобы его плотность соответствовала плотности окружающего грунта не менее, чем на 90%.

Трамбовка котлована КНС
По окончании монтажа КНС ее засыпают песком, который следует послойно утрамбовать, создавая плотность, близкую к состоянию окружающего грунта

Поплавковые датчики, как уже упоминалось ранее, устанавливают на четырех уровнях:

  • нормальная степень наполнения — 0,15-0,3 м от дна емкости;
  • уровень выключения насосного оборудования — 1,65-1,80 м;
  • уровень, при достижении которого канализационный насос включается — примерно 3,0-3,5 м;
  • уровень переполнения емкости — 4,5-5,0 м.

После того, как все элементы установлены, необходимо провести проверку работы системы.

Для этого понадобится некоторый объем обычной чистой воды. Жидкость можно взять из водопровода или источника автономного водоснабжения. Если же по каким-то причинам такой возможности нет, воду просто привозят в цистерне.

Котлован для КНС
При установке канализационной насосной станции следует вырыть достаточно глубокий и просторный котлован, на дно котлована сначала кладут песчаную подушку

Для проверки воду подают в емкость-накопитель до тех пор, пока она не наполнится, затем воду сливают в канализацию. При этом наблюдают за работой поплавковых датчиков и функционированием насосного оборудования, которое должно включаться и выключаться в автоматическом режиме. Одновременно проверяют все соединения на герметичность. При выявлении течи следует провести повторную герметизацию соединений.

Подключение КС к электропитанию
Если нет достаточного опыта проведения электромонтажных работ, следует поручить их выполнение специалисту. В обязательном порядке КНС следует заземлить

Порядок обслуживания КНС

Работа любого устройства зависит от своевременного технического обслуживания, и канализационные станции не исключение. Не стоит дожидаться, когда поломка станет явной, лучше своевременно проводить профилактические осмотры. Такая предусмотрительность впоследствии может обернуться значительной экономией, поскольку мелкий и крупный ремонт заметно различаются по цене.

Обслуживание КНС
Во время визуального осмотра и обслуживания канализационных насосных станций следует пользоваться специальными средствами индивидуальной защиты. Не рекомендуется использовать при очисте накопителя бытовую химию

Перед началом профилактических ремонтных работ канализационную станцию следует остановить и отключить от электропитания. Затем нужно полностью сбросить давление внутри системы, а также дождаться пока устройство полностью остынет. При выполнении работ может понадобиться специальная рабочая одежда, а также другие защитные средства: респиратор, очки, перчатки и т.п.

При обслуживании бытовых канализационных насосных станций сначала рекомендуется визуально осмотреть устройство, проверить работу запорной арматуры. Затем оценивают состояние насосов. О проблемах может свидетельствовать слишком высокий уровень шума при работе насосного оборудования. Еще одно настораживающее явление — слишком сильная вибрация насоса во время работы.

Если такие опасные признаки присутствуют, насос можно вынуть, промыть, прочистить, проверить его работу и, при отсутствии поломок, снова установить в КНС. Оцениваются также показатели на панели управления. Поскольку твердые частички отходов могут накапливаться внутри емкости в виде осадка, выполняют периодическую промывку не только насоса, но и накопителя.

Насос для КНС
Насос — важная часть фекальной и любой другой канализационной линии. Если насос стал работать слишком шумно или чрезмерно вибрирует во время работы, его следует осмотреть и промыть

Для этого используют обычную воду. Ее можно подать с помощью шланга. Для удаления загрязнений с внутренней части накопителя можно использовать обычные хозяйственные щетки. А вот применение бытовой химии в таких ситуациях не рекомендуется. Во время промывки следует проявлять осторожность, чтобы вода под напором не попала на манометр или панель управления.

Канализационные насосы в таких установках обычно крепятся на специальной трубной муфте. При проведении профилактической очистки и промывки важно правильно демонтировать насос с такой муфты, а затем проследить, чтобы устройство было вновь правильно установлено. Еще один важный узел — уловитель крупного мусора. Его следует осмотреть и очистить. По ходу проверки все соединения проверяются на герметичность. Все крепежные элементы следует подтянуть при помощи гаечного ключа.

Особенности эксплуатации канализационных станций

Выбирая подходящую для своего дома канализационную станцию, следует помнить, что разные модели рассчитаны на разные условия функционирования. Например, мини-КНС, предназначенная для подключения к унитазу, не должна использоваться для удаления стоков с кухонной мойки или из ванной комнаты.

Кроме того, если мини-КНС предназначена для подключения к стандартному унитазу, скорее всего, ее нельзя будет использовать вместе с подвесной моделью унитаза. Внимательного отношения заслуживает правильная эксплуатация канализационного насоса, снабженного измельчителем для твердых отходов.

Некоторые владельцы считают, что если в КНС имеется такая функция, то в канализацию можно отправлять любой твердый мусор. Это опасное заблуждение. Конечно, если какой-то мусор, например, средства личной гигиены, попадут в унитаз, измельчитель их без особого труда переработает.

Однако он не рассчитан, чтобы переносить такого рода нагрузки постоянно. Измельчитель должен перерабатывать в основном фекальные отходы, имеющие совершенно другую плотность, его нельзя использовать в качестве утилизатора мусора. Большое количество загрязнений, не предназначенных для этой техники, может быстро вывести ее из строя.

Перед приобретением конкретной модели КНС необходимо внимательно ознакомиться с ее паспортом и техническими характеристики. Особое внимание следует обратить на условия эксплуатации устройства, например, на какую температуру стоков рассчитана система. Сточные воды из кухонной мойки, ванной комнаты, душевой кабины, а также из автоматической стиральной или посудомоечной машины могут быть довольно горячими.

КНС для кухни
Существуют компактные модели канализационных насосных станций, которые можно устанавливать под кухонной мойкой. Но подключать к такому устройству стиральную или посудомоечную машину нельзя

Необходимо учитывать допустимую температуру стоков, установленную производителем для каждой конкретной модели. Так, канализационные насосные станции, в которые можно сливать теплые, но не слишком горячие сточные воды, подходят для подключения к душевой кабине, ванне, унитазу, биде, кухонной мойке и т.п.

Однако, если имеется автоматическая стиральная машина, следует выбрать модель канализационной насосной станции для дома, в которую можно сливать сточные воды с температурой 90 градусов или выше. Следует учитывать, что режим работы такой техники обычно предусматривает кипячение.

Все это относится также и к посудомоечной машине, из которой в слив может поступать почти кипящая жидкость. Помимо текущих потребностей дома следует оценить свои планы, чтобы не пришлось покупать и устанавливать новую канализационную станцию. Если предполагается приобрести посудомоечную машину в будущем, лучше сразу же выбрать КНС, предназначенную для стоков с повышенной температурой.

Обращать внимание стоит и на количество и расположение патрубков. Для каждого нового бытового устройства, нуждающегося в подключении к канализации, которое может появиться в будущем, должен существовать соответствующий патрубок. В противном случае его просто некуда будет подключать.

Полезное видео по теме

Обзор компактной канализационной станции для унитаза представлен здесь:

На этом видео схематически изображен процесс монтажа большой КНС:

Канализационная станция может заметно улучшить жизнь в доме. Важно подобрать правильную модель КНС и грамотно ее установить. Правильная эксплуатация и регулярное ТО обеспечат отсутствие проблем с этим полезным устройством на многие годы.
