Как правильно монтируется фановая труба: пошаговый инструктаж и разбор типичных ошибок

Обустройство вентиляции независимой или централизованной системы отведения стоков невозможно произвести без установки специального фанового отвода, блокирующего возвратный поток газов в санузлы. Он выступает в качестве связующего компонента между септиком и атмосферой. По какому принципу работает фановая труба и что брать в расчет при возведении вентиляционного стояка канализации, изучим подробнее.

Принцип работы фановой трубы

Фановая труба являет собой конструкционный элемент, который соединяет трубопровод со специально возведенным вентканалом. Ключевое ее предназначение – отводить газы и запахи, распространяемые из канализации.

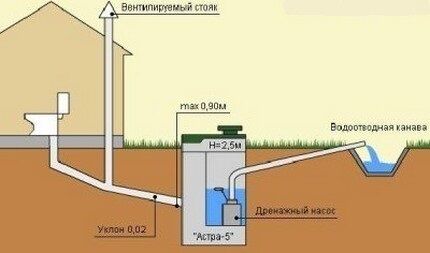

Схема конструктивных элементов системы
Наличие в системе вентиляционного стояка гарантирует отсутствие в жилых помещениях неприятных громких звуков, возникающих в момент спуска воды, и «благоуханий» канализационных нечистот

Длина и форма этого элемента может быть произвольной. Встречаются модели вертикального и горизонтального исполнения, скошенные под прямым или острым углом.

Принцип функционирования фановой трубы прост. Сточные воды, попадая в вертикальный стояк, создают в полости трубопровода разрежение. Оно может частично компенсироваться водой, выполняющей роль гидрозаслонки в сифонах установленной сантехники.

Но если вертикально установленный стояк имеет большую протяженность и при этом в какой-то момент происходит единовременный мощный сброс отработанной жидкости, то в канализационной трубе возникает вакуум. Сформированный поршень из жидкости со всей своей силой и характерным «чмокающим» звуком в один момент срывает и пробивает гидрозаслонки сантехники, опустошая при этом сифоны.

Как результат: вода полностью высасывается из всех гидрозатворов. А потому препятствий для канализационных «ароматов» не остается. За счет этого они быстро распространяются по всему зданию.

Откачивает ассенизатор содержимое ямы
Проявляется такой эффект и при быстром откачивании фекальным насосом содержимого выгребной ямы или септика в цистерну ассенизаторской машины

Беда в том, что появлением неприятного «благоухания» в жилых комнатах дело не ограничивается. Природный процесс разложения фекалий сопровождается выделением вредных для домочадцев газов: метана и сероводорода.

Если же система оборудована фановым стояком, в момент «вброса» не бывает таких последствий, поскольку создающееся в коллекторе разряжение просто не успевает пробить гидрозаслонки в сифонах. Этому препятствуют потоки атмосферного воздуха, которые одновременно с возникновением разряжения затягиваются в систему, блокируя проникновение газов в помещение при сливе и откачивании септика.

Условия для установки фанового стояка

Согласно действующим строительным нормам 2.04.01-85*, и в частности разделу «Внутренний водопровод и канализация зданий», такой элемент, как фановая труба, в обязательном порядке монтируют в следующих случаях:

  1. В одноэтажных постройках, если в них предусмотрены бассейны и другие сооружения, которые способны выдавать разовые порции стоков больших объемов.
  2. При обустройстве канализационных стояков, собранных из труб диаметром в 50 мм.
  3. В малоэтажных домах при условии, что каждый из этажей оборудован системой водоснабжения и отведения стоков.

Определить, требуется ли монтаж фанового стояка под конкретные условия, проще всего, ориентируясь на максимальный объем разовой порции стоков.

Условие для монтажа конструкции
Монтаж фанового стояка необходим, если поток стоков способен даже на короткий временной период полностью перекрыть проходимость вертикально установленного стояка

В многоэтажных домах, где на каждый этаж и в каждую квартиру подведены коммуникации, монтаж фанового стояка является неукоснительным условием. Стояк в этом случае выводится на крышу здания.

Особенности проведения монтажных мероприятий

Технология устройства фанового стояка довольно проста. Работы по его установке может выполнить даже начинающий мастер.

Выбор необходимых материалов

Тремя ключевыми элементами вентиляционной системы выступают фановая труба, клапан и гидрозатвор. Равенство давлений в системе обеспечивает каждый из них.

Сифоны с гидрозатвором устанавливаются еще на этапе монтажа внутридомовых сантехнических приборов.

Принцип образования гидрозатвора
Сифоны функционируют по принципу сообщающихся сосудов, при котором в момент слива жидкости в полость одного сосуда второй переполняется и отводит воду в канализационную трубу

Фановый стояк выступает продолжением канализационного трубопровода. И для его обустройства можно задействовать трубы, используемые при сборке основной системы. Для монтажа вентиляционного канала лучше всего выбирать пластиковые трубы. Они не промерзают, не подвергаются разрушительным воздействиям влаги и устойчивы к проявлению коррозии.

Полимерные изделия при обустройстве канализационной системы выгодны и тем, что за счет гладкости стенок не производят шума при прохождении стоков по трубопроводу.

Определяясь с размером фановой трубы, стоит руководствоваться правилом, что пропускная способность 50-й трубы почти в 16 раз меньше, чем 110-й. Используя трубы D 50 мм, вы получите не эффективную вентиляционную систему, а бесполезный набор соединительных трубок.

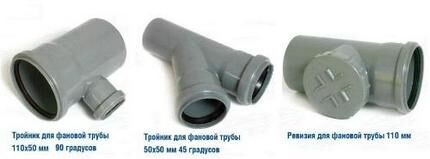

Конструктивные элементы канализации
Для подключения фановой трубы чаще всего выбирают полимерные изделия диаметром в 110 мм с тем, чтобы сечение элементов совпадало с диаметром возводимого канализационного стояка

Независимо от исполнения и расположения каждая фановая труба оборудуется обратным клапаном. Ведь даже если трубопровод изначально проложен правильно, то вследствие недостаточно надежной фиксации труб на стенах и под действием естественного процесса усадки здания его уклон может измениться.

При неисправной работе вентиляции воздух в канализационный сток будет поступать из ближайшего сантехнического прибора. Чаще всего им становится тот элемент санфаянса, в котором наименьший водяной затвор.

Каждый клапан оснащен приемным и выпускным патрубками. В полости устройства расположен наполненный воздухом шар. В момент создания разряжения он давит на мембрану, которая полностью перекрывает камеру. За счет этого газы просто не могут попасть в полость трубы.

Один из вариантов обратного клапана
Основное предназначение обратного клапана – корректировать ситуацию, блокируя поступление газов в случае, когда укладку коллектора выполнили под неправильным уклоном

Помимо основной функции обратный клапан помогает решать две ключевых задачи:

  • препятствует возврату стоков к сантехническим приборам;
  • предохраняет систему от попадания крупных механических примесей и проникновения через систему грызунов.

Но чтобы воздушный клапан справлялся с возложенной на него задачей, его необходимо размещать только в тех помещениях, где постоянно наблюдается температура свыше нуля.

Общие рекомендации по установке

Главное правило при обустройстве системы – начальную точку размещают в отапливаемой части здания, где в любое время года плюсовая температура, а конечную – в холодном. Такое решение позволяет обеспечивать необходимый температурный перепад, создающий условия для бесперебойного отведения «ароматов» за пределы здания.

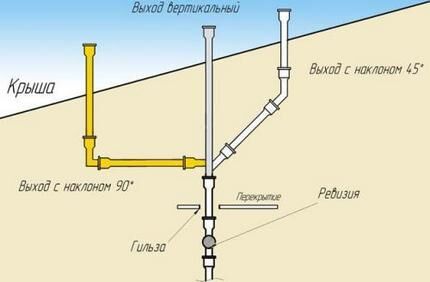

Схема размещения отводящего участка
Наружный участок отводящей трубы необходимо располагать в месте, где выделяемые канализационные запахи смогут беспрепятственно рассеиваться в воздухе

Вертикальный стояк следует выводить непосредственно на крышу постройки. Чердачное помещение для этих целей не подходит, поскольку и тяга будет слабенькая, и чердак «провоняется».

При установке фановой трубы важно придерживаться ряда основных принципов:

  1. Вывод стояка, оборудованного фановой трубой, необходимо размещать отдельно. Согласно пункту 17.19 строительных норм, его нельзя организовывать совместно с печным дымоходом или вентиляционной системой.
  2. При выводе конструктивного элемента на скатную крышу его размещают на высоте в 500 мм, располагая его как можно ближе к коньку. Если крыша плоская и к тому же неэксплуатируемая, то высота вытяжной части должна составлять 300 мм.
  3. Удаленность установленной над крышей фановой трубы по горизонтальной плоскости относительно балконов и открывающихся окон в доме должна составлять порядка 4 метров.
  4. Не стоит размещать вытяжную трубу под карнизом. При таком расположении уменьшается тяга.

В ситуации, если крыша активно эксплуатируется и на ней размещены другие объекты, то высота вывода стояка должна составлять не менее 3 метров. При условии, что канал оборудован в сборной вентиляционной шахте, его размещают, выдержав расстояние в 100 мм от обреза.

Необходимость вакуумного клапана
Если вентиляционный стояк расположен далеко от унитаза, то на сам сантехнический прибор рекомендуется дополнительно поставить вакуумный клапан

В пределах одной фановой трубы могут объединяться одновременно несколько стояков. Но, в любом случае, поскольку при таком обустройстве вентиляция получается не принудительная, а самотечная, желательно избегать поворотов и разного рода сужений трубопровода. Их наличие может создавать нежелательное сопротивление воздушным потокам.

Если вытяжная часть незначительно смещена относительно стояка, соединить конструктивные элементы можно гофрированным пластиковым рукавом.

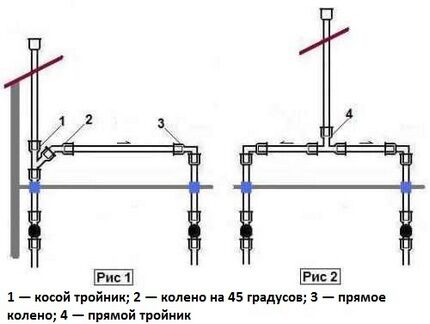

Схема способов соединения стояков
Два варианта применяемых способов соединения нескольких стояков в общую фановую трубу: последовательный в виде шлейфа и параллельный в виде двух самостоятельных систем отвода

При обустройстве на крыше оснащенного фановой трубой стояка нет необходимости возводить вспомогательные вытяжные устройства в виде той же флюгарки или дефлектора, а также защитные «грибочки». Этот момент четко прописан в пункте 18.18 действующего СНиПа.

Задействование этих приспособлений может, напротив, дать обратный эффект: образующийся при понижении температуры окружающей среды конденсат будет замерзать и перекрывать собой выводные отверстия. Дефлектор эффективен будет только в той ситуации, если постройка располагается в местности с теплым климатом.

Как подключить обратный клапан

Подключение фановой трубы осуществляют в заранее оборудованный вентканал. В случае, если вентиляционная схема предполагает наличие слишком малого количества отводящих стояков, то фановую трубу можно отдельно вывести и через ближайшую стену, расположив отводящий элемент горизонтально в верхней ее части. Для этого ее заводят через стеновой проем, выводя за пределы здания на расстояние в 30-40 см.

Вентиляционный клапан монтируют в свободный конец трубы или раструб. Главное, чтобы участок трубы, на котором будет установлен клапан, располагался выше самой высокой точки водоотвода от сантехнического оборудования.

Размещение клапана в трубе
Обратный клапан допускается монтировать двумя способами, размещая его внутри фановой трубы и устанавливая снаружи, располагая как в горизонтальной, так и в вертикальной плоскостях

При внутреннем размещении элемента необходимо очистить участок трубы, где будет устанавливаться клапан, и обработать его обезжиривающим составом.

Внутрь трубы заглубляют специальную вставку, приобрести которую можно в любом строительном магазине. Клапан заглубляют во вставку, размещая его во встречном направлении движения стоков. Его располагают таким образом, чтобы лепестки устройства отгибались в сторону сантехники.

При монтаже фановой трубы, имеющей сечение 110 мм, подключение обратного клапана выполняют с помощью адаптера.

Один из способов установки обратного клапана
Один из способов установки обратного клапана в полости фановой трубы с последующим соединением ее с канализационными отводами системы

Важный момент: все операции по монтажу фановой трубы следует производить на сухих поверхностях. На этапе фиксации обратного клапана не стоит задействовать силиконовые герметики и любого рода смазки.

Типичные ошибки монтажа

Чаще всего ситуация с образованием вакуума в системе возникает, когда при ее обустройстве используются трубы разного диаметра. К примеру: унитаз подключен к трубе D 110 мм, ванна к трубопроводу D 50 мм, а отверстие сливного бачка – D 70 мм.

Малоприятные зловония в санузлах нередко появляются, когда сантехнические сифоны оборудованы сифонами, имеющими недостаточный объем. Это возникает вследствие того, что при нерегулярном пользовании приборами в сифонах пересыхают остатки воды, убирая гидрозаслонку и открывая свободный доступ к распространению «ароматов».

При выборе места под размещение вентиляционной фановой трубы многие допускают ошибку, располагая ее под свес крыши. Это приводит к тому, что в зимний период сползающий и падающий с кровли снег повреждает отводящую конструкцию. Чтобы образующийся внутри вентиляционного канала не замерзал при минусовых температурах, конструкцию необходимо утеплить.

Видеосоветы по проектированию и монтажу системы:

Как спроектировать и устроить фановую трубу:

Как правильно вывести стояк через кровлю:

Правильно рассчитав размеры фановой трубы и выполнив ее установку с соблюдением всех правил монтажа, можно практически полностью устранить возможность накопления и вероятность проникновения в дом канализационных газов. И тогда проблем с эксплуатацией канализационной системы точно возникать не будет.
