Гофра для вытяжки: как выбрать и установить гофрированную трубу для вентиляции

Многие виды ремонтных работ можно осуществить своими силами. Один из таких случаев – подключение вытяжки к системе вентиляции. С этим ответственным этапом способен справиться даже неопытный домашний мастер. Особенно, когда в качестве воздуховода используется алюминиевая гофра для вытяжки. Такой тип строительного материала при монтаже не требует многолетнего опыта и специальных знаний.

Гофрированная труба: виды, типы, использование

Гофрированная труба представлена на рынке стройматериалов в самых различных вариантах – это цветные модели маленького диаметра из пластика и серьезная водопропускная гофра из нержавейки. Материал, размер, цвет, цена – все это на любого покупателя.

Начинающему домашнему мастеру сложно выбрать именно то, что идеально подойдет для решения возникших задач.

Любой цвет или материал гофры
По неопытности можно подобрать для вентиляции совершенно не тот тип трубы, выбирая цвет или материал, который гармонично впишется в интерьер

Какой может быть гофра

Одним из удобных и простых решений для кухни является использование гофрированной трубы для подключения вытяжки к системе вентиляции. Чтобы купить именно то, что требуется, не потеряться среди большого количества предложений и не переплатить за воздуховод, нужно немного разобраться с основными типами и предназначением гофры.

Гофрированные трубы большого диаметра
Гофрированные трубы большого диаметра 3,0-3,6 м часто можно увидеть под автомобильными дорогами и железнодорожными путями. Они установлены для выполнения водопропускной функции

Гофра активно используется строителями и домашними умельцами в качестве важного элемента при обустройстве коммуникаций. Ее популярность обусловлена высокой прочностью, разнообразием размеров и материалов, длительным сроком службы.

По внешнему виду гофра бывает прямоугольной и круглой. Для кухонной вытяжки покупают круглый воздуховод.

Прямоугольные варианты гофры
Прямоугольные варианты гофры чаще используют в производственных помещениях

Часто можно встретить гофрированные трубы, изготовленные из таких материалов:

  • оцинкованная сталь;
  • нержавеющая сталь;
  • алюминий;
  • текстиль;
  • полиэтилен высокого и низкого давления;
  • поливинилхлорид.

От типа материала и диаметра готового изделия зависит сфера применения. Для обустройства бытовой вентиляции чаще покупают гофру из алюминия и нержавеющей стали.

Пластиковая гофра
Пластиковая гофра, соединяющая вытяжку с вентиляционным каналом, создает больше шума, чем алюминиевый аналог

По способу изготовления гофрированные трубы бывают:

  • каркасные;
  • спирально-навивные.

Первый тип изделий представляет из себя металлический каркас, обтянутый алюминиевой фольгой или полимерной пленкой. Это гибкие воздуховоды. Они обладают способностью возвращать первоначальный вид без деформаций после растяжения гофры во всю длину.

Спирально-навивная гофра
Спирально-навивная гофра производится из нержавеющей и оцинкованной стали, из алюминия. Она стоит значительно дороже каркасных аналогов

Второй тип воздуховодов производится из металлических лент. Готовое изделие является наполовину гибким – оно может растянуться в 2-3 раза, но вернуться в первоначальное состояние не сможет. Придется приложить усилие, чтобы придать такой трубе нужную форму, да и следы деформации будут четко прослеживаться.

Многие производители предлагают гибкую гофру с теплоизоляцией и без. Первый вариант позволяет расширить сферу использования изделий. Так, с помощью четырехслойных гибких труб можно прокладывать вентиляционные каналы как внутри, так и снаружи помещений. Да и расстояние не будет иметь принципиального значения.

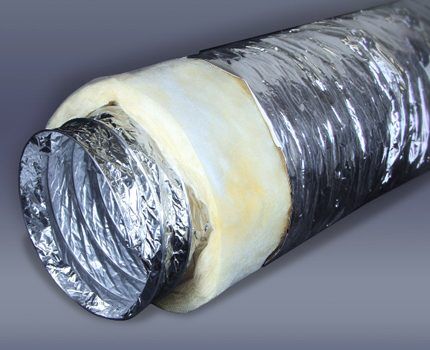

Теплоизолированная гофра
При изготовлении теплоизолированных изделий применяют минеральную вату или стекловату

Сфера применения стройматериала

Большое разнообразие гофрированных труб, существенно отличающихся своими размерами и типом материала, красноречиво свидетельствует о различных сферах использования этого стройматериала.

Наполовину гибкие трубы небольшого диаметра, изготовленные из пластика и полимеров, активно применяются при прокладывании электрического кабеля. Это может быть канал для телефонных, компьютерных, силовых и других проводов. Чаще всего электрики используют гофру диаметром от 1,6 до 4 см.

Наполовину гибкая гофра из оцинкованной или нержавеющей стали стала одним из актуальных вариантов при обустройстве системы отопления. На практике такой тип труб легче монтировать. Возможность при необходимости согнуть любой отрезок без нарушения внутреннего диаметра изделия помогает без проблем огибать углы и другие сложные участки при монтаже.

Гофра из нержавеющей стали
Гофра из оцинкованной и нержавеющей стали значительно дороже, чем алюминиевые аналоги. Но трубы из добротного материала выглядит эстетично

Для систем вентиляции используются гибкие типы гофрированных труб. Диаметр, чаще всего применяемый для бытовой вентиляции, – от 10 до 15 см. Бывают случаи, когда требуется труба с диаметром в 20, 30 и более см. Хотя это и не ходовые размеры, но найти требуемый вариант также не составит труда.

Что касается материала изделий, то гофра, покупаемая мастерами для обустройства вентиляции на кухне, гибкая и изготовлена из алюминиевой фольги. Варианты с пластиковым материалом и нержавеющей сталью в быту применяются реже.

Гибкая конструкция трубы
Такая популярность гибкой конструкции обусловлена удобством ее установки. Цена же вполне разумна и соответствует требованиям, выдвигаемым к этому товару покупателями

Вентиляционные каналы из текстиля применяются для обустройства коммуникаций в производственных помещениях. Они не мешают очень быстрой передаче воздуха в помещении. Именно эта особенность способствует их использованию на мясоперерабатывающих предприятиях, в сферах общественного питания и в других типах помещений.

Тканевые вентиляционные каналы
Тканевые вентиляционные каналы поддаются быстрому и легкому демонтажу. Их не сложно почистить и обеззаразить

Пластиковая и полиэтиленовая гофра используется для подключения сантехники, подводу воды к стиральной, посудомоечной машинам и другой технике. При обустройстве канализации без гофрированной трубы также не обойтись. Особенно на сложных участках, где использование жесткой конструкции может быть затруднено.

Гофра: как выбрать правильно

Большой выбор гофрированных труб, предлагаемых продавцами, может создать определенные трудности при выборе подходящего варианта при обустройстве вентиляции. Поэтому, чтобы купить нужное изделие, следует руководствоваться такими параметрами:

  • диаметр и длина;
  • материал изделия;
  • качество;
  • цена.

Диаметр должен соответствовать рекомендациям, приведенным в инструкции к приобретенной модели вытяжки. Если остановиться на большем или меньшем варианте, то дорогостоящее оборудование может в лучшем случае не справляться со своими функциями по удалению запахов из кухни, а в худшем – сгореть от перенапряжения.

Измерение гофры
Собравшись в магазин покупать гофру, надо внимательно изучить технические характеристики вытяжки, а перед покупкой не стоит стесняться измерить изделие

Поэтому не нужно игнорировать рекомендации, приведенные производителем. Иногда вместе с вытяжкой в комплекте поставляется воздуховод. Здорово, если он подойдет в конкретном случае – длина будет достаточной и материал устроит. В противном случае придется самостоятельно посетить рынок стройматериалов и приобрести более подходящий вариант.

Еще одна ситуация, когда вместе с вытяжкой предлагают сразу купить и гофру. Здесь нужно быть предельно внимательным, ведь не всегда продавец заботится о комфорте клиента. Он может предложить залежалый или слишком дорогой товар. Длину в этом случае нужно замерить заранее, чтобы не купить лишние метры, доверившись опыту продавца.

 Гибкая труба для вентиляции
Гибкая труба для вентиляции в первоначальном виде имеет длину 60-70 см. Но растягивается на 3 метра. Это стоит учитывать при покупке

Длина гофры, необходимой для соединения вытяжки с вентиляционным каналом, замеряется рулеткой. Замер нужно делать от входа в патрубок вытяжки и до входа в стену. Путь следует выбирать именно тот, который предстоит повторить трубе. Следует учитывать, что гофра может гнуться, в зависимости от технических параметров, указанных производителем. Например, на 180 градусов.

Возможность гнуться под нужным углом позволяет проложить наиболее оптимальный путь. Монтироваться труба будет в растянутом состоянии. Этот момент следует учесть.

Второй параметр, оказывающий влияние на выбор – материал изделия. Иногда по цвету подходит пластиковый вариант. В этом случае нужно помнить о большем шуме, создаваемом воздуховодом. Если этот вопрос не принципиален, то диапазон моделей можно расширить.

Полиэтиленовая прозрачная гофра
Полиэтиленовая гофра не используется для вентиляции. Эти изделия, в зависимости от диаметра, подходят для транспортировки и перекачки сыпучих и жидких веществ

Чтобы покупка не разочаровала, не стоит забывать о документах, подтверждающих качество покупаемого товара. Не надо стесняться спросить у продавца сертификат качества и гарантии завода изготовителя.

Помимо документа следует внимательно осмотреть гофру – не должно быть вмятин и подозрительных царапин. Не надо бояться растянуть гибкую трубу во всю длину и проверить ее на наличие просветов или дыр – их не должно быть. Если гофра сомнительного качества, то от ее покупки лучше отказаться.

Гибкая труба растянутом виде
Гибкая труба будет устанавливаться в систему вентиляции в растянутом виде. Поэтому нужно ее хорошенько осмотреть в этом состоянии перед приобретением

Цена также имеет значение. Хорошо перед покупкой изучить аналогичные предложения других производителей, чтобы не переплачивать. Также, значительно поможет сэкономить знание нужной длины воздуховода.

При выборе следует учитывать, где именно будет использоваться гофра. Если планируется ее установка на улице или в системах приточной вентиляции, где будет подогрев/охлаждение, то следует обратить внимание на модели с теплоизоляцией. Удобнее купить готовое изделие, чем потом своими силами утеплять гибкую трубу.

Тонкости установки гофрированной трубы

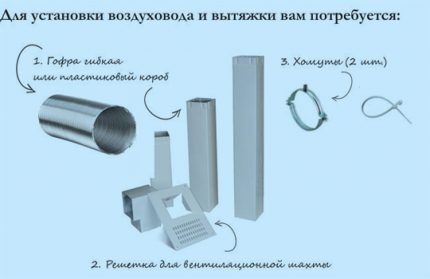

Подключение гофры к вытяжке и системе вентиляции будет по силам домашнему мастеру. Чтобы выполнить эту работу, предстоит взять:

  • гибкую трубу;
  • хомуты;
  • алюминиевую ленту;
  • решетку с обратным клапаном;
  • силиконовый герметик;
  • переходники с круглого на квадратный.

Последний пункт пригодится в случае, когда у вытяжки квадратный или прямоугольный патрубок, а гофра приобретена круглая.

Переходники на меньший и больший диаметр
Есть в продаже переходники на меньший и больший диаметр. Их использовать стоит лишь при необходимости, чтобы не уменьшить производительность вытяжного оборудования

Все необходимые детали хорошо покупать вместе с гофрированной трубой. Это позволит не ошибиться с количеством нужных запчастей.

Комплектующие для монтажа воздуховода
Все комплектующие для будущего монтажа воздуховода стоит подбирать, предварительно сняв мерки на месте предстоящей установки (+)

Если нужно соединить между собой 2 или более гибкие трубы, можно воспользоваться алюминиевым скотчем. Он хорошо соединяет материал металлических воздуховодов, при условии аккуратного наклеивания на поверхность.

Алюминиевая лента
Алюминиевая лента может не только соединить между собой 2 гофры, но и заклеить случайно прорванную дыру

Гофрированную трубу предстоит растянуть во всю длину. В таком состоянии один конец надо прикрепить к выходному патрубку вытяжки. Для крепления предстоит использовать металлический патрубок и герметик.

Монта гофры
Герметик стоит наносить только на сухую и чистую поверхность. В противном случае он не сможет надежно закрыть стыки

Затем через каждые 1,0 метр по вертикали или 1,5 метра по горизонтали прокладывания гофры нужно ставить дополнительные хомуты. Эти приспособления обеспечат правильное крепление воздуховода. Если до вентиляционного отверстия всего 0,5-0,8 метра, то никакие хомуты дополнительно ставить не придется.

Не делать острые углы
При большой протяженности вентиляционного канала следует не делать острые углы – каждый из них будет на 10% снижать производительность вытяжки

Если до входа в вентиляцию более 3-х метров, то нужно подобрать более мощную модель вытяжки или протянуть гофрированную трубу по прямой под потолком, чтобы сократить путь. Ведь, чем длиннее канал, тем мощнее должно быть оборудование.

Поставив дополнительные хомуты, останется соединить гофру с вентиляционным отверстием, вставив второй ее конец в соответствующее отверстие настенной решетки.

Настенные решетки для вентиляции
Настенные решетки для вентиляции бывают со встроенным обратным клапаном или без него

Стыки решетки с трубой также следует хорошенько обработать, используя герметик. Теперь предстоит проверить качество установки. Для этого нужно включить вытяжку и приложить лист бумаги – если он притягивается, то все смонтировано отлично. Значит можно приступать к декору.

В качестве декора может использоваться декоративный кожух самой вытяжки. Иногда этого явно недостаточно. Тогда владельцы подключают фантазию, подбирая наиболее оптимальный вариант, например, спрятать трубу в навесных шкафчиках.

Вентиляционный канал спрятан в пластиковый короб
Иногда вентиляционный канал прячут в пластиковый короб. Если вмонтировать в него еще и подсветку, то о металлической гофре внутри никто не догадается.

В зависимости от стиля интерьера кухни гофрированную трубу можно спрятать под навесным потолком. Если же мебель в помещении в стиле хай-тек, то металлическая гофра органично впишется в общую картину.

Воздуховод вписывается в интерьер
Бывает, что воздуховод замечательно вписывается в интерьер кухни, являясь логическим продолжением и не выбиваясь из общей композиции

Когда нужна замена трубы

Гофра является недорогим и весьма достойным решением проблемы обустройства вентиляции дома. Если она установлена правильно, то проблем с использованием не возникнет. Главное придерживаться рекомендаций, указанных производителем изделия.

Ухаживать за гофрированным воздуховодом особо не придется. Одно неприятно – пыль из стенок доставать очень неудобно. Со временем, лет через 8-10, внутри трубы образуется довольно толстый налет из частичек жира, гари, пыли. Почистить его не удастся. Единственный выход – поставить новую гофру.

Если соизмерить срок службы длительностью в 10 лет со стоимостью нового вентиляционного канала, то замена совсем не выглядит как проблема.

Замена старой гофры
При замене предстоит сначала демонтировать старую трубу, а затем проводить установку новой

При демонтаже надо совершить все действия, что при монтаже, только в обратном порядке. Сняв трубу, нужно тщательно очистить стыки, прочистить вентиляционную решетку или и вовсе ее заменить. Затем выполнить все действия по монтажу новой гофры.

Видео о выборе и установке гофры

Видео ролик о том, как подключить воздуховод на кухне – особенности использования гофрированной трубы:

Металлизированная гофра, используемая в качестве воздуховода в кухонной вытяжке, может быть спрятанная за декоративным кожухом. Эта видео инструкция поможет правильно выполнить ее подсоединение к вытяжке:

Наглядное видео о дополнительных деталях, используемых при подключении трубы из гофры к вытяжке:

Видео обзор гибкой гофрированной трубы из алюминия:

Интересный видео ролик о том, как производят воздуховоды из алюминиевой фольги:

Разобравшись с особенностями выбора и установки гофры, можно сэкономить, выполнив все своими руками. Эти работы не требуют особых навыков и профессиональных инструментов, что позволяет обойтись без вызова специалистов. Качественная гофрированная труба, правильно присоединенная к вытяжке, способна обеспечить вентиляцию кухни не менее, чем на ближайшие 10 лет.
