Как найти обрыв провода в стене: обзор способов обнаружения и устранения обрыва

Из-за нарушения целостности проводки, замурованной под слоем отделочных материалов, жильцы квартиры могут остаться без привычных удобств. Чтобы восстановить подачу тока, надо знать, как найти обрыв в стене и исправить обнаруженное повреждение.

Признаки обрыва кабеля

Заподозрить повреждение электросетей можно в случае частичного исчезновения подачи электрического тока. На обрыв провода может указывать отсутствие напряжения в розетках, расположенных в определенной зоне, или не работающее в отдельной комнате освещение.

Иногда неполадки в проводке могут также сопровождаться задымлением или искрением кабеля.

Обрыв проводки
К дефектам проводов относятся обрывы и изломы жил в шнуре, а также нарушения в изоляционной оболочке кабеля

Повреждения случаются на различных отрезках сети: электроподача может быть нарушена в месте соединения кабеля с розеткой или с выключателем; на участке между этими устройствами и коробкой либо осветительным прибором.

Причины возникновения неисправностей

При соблюдении правил эксплуатации электрокоммуникаций, они могут исправно служить в течение десятков лет. Но на практике довольно часто встречаются повреждения электросетей, которые могут быть вызваны разными причинами. К таким факторам относятся:

  • Долговременная эксплуатация кабеля. Проводка может безукоризненно функционировать в течение многих лет, однако после определенного временного лимита она начинает разрушаться. В этом случае в сети рассыпаются скрутки и проявляются утечки, которые регулярно выбивают УЗО (его отсутствие сказывается на усилении утечек). Рано или поздно такие нарушения приводят к перебоям, а затем и к полному прекращению подачи электротока.
  • Механическое повреждение. Не зная схемы прокладки электросетей, при высверливании отверстий и забивании гвоздей в стене легко можно задеть провод, вызвав его обрыв, а иногда и короткое замыкание. Порой незначительное механическое повреждение дает отложенный эффект: в этом случае целостность жилы может нарушиться не мгновенно, а спустя несколько месяцев или даже год.
  • Бракованный провод или некачественно выполненный электромонтаж. Поврежденные кабели имеют тенденцию к постоянному нагреву, что может привести к фатальным последствиям. После внезапного скачка напряжения такие жилы могут оборваться.
  • Некорректное использование переходников. Сбои в работе электропроводки могут быть вызваны неправильной эксплуатацией удлинителей или тройников. Это может случиться, если к устройству подключается несколько высокомощных бытовых агрегатов, например, стиральная и посудомоечная машины. В такой ситуации кабели, которые идут от переходника, подвергаются перегреванию и повышенной нагрузке, что может привести к расплавлению изоляции.

Во всех случаях необходимо выявить место повреждения кабеля, чтобы незамедлительно устранить повреждения.

Общая инструкция по поиску места обрыва

При выявлении неисправности необходимо сразу же принять меры по выяснению причины повреждения и поиску примерного места дефекта электросетей.

Прежде всего, нужно проверить, в каких комнатах имеются проблемы с подачей электрического тока.

Поврежденная розетка
Расплавленные выключатели или розетки говорят о том, что повреждение проводки случилось на примыкающих к ним участках электросети

Затем следует выяснить, затронул ли обрыв кабеля осветительные приборы или розетки, проверив их тестером. В зависимости от ответов на последний вопрос, следует действовать по инструкциям, которые приводятся ниже.

Выявление места поломки при проблемах с розетками

В этом случае неисправность может быть вызвана неисправностью фазового или нулевого кабеля.

Обрыв фазового провода

Прежде всего, необходимо определить, к какому автомату подключена поврежденная розетка. Выяснив источник питания, к которому подключен неисправный кабель, необходимо отключить электричество и отсоединить от щита все жилы: «ноль», «фазу», «землю» (если имеется).

Проверка автомата
Для того чтобы найти источник питания розетки, необходимо переключать автомат, одновременно проверяя индикатором наличие либо отсутствие фазы

Затем необходимо вооружиться мультиметром, с помощью которого следует последовательно проверить все соединения, прилегающие к поврежденному объекту, начиная от кабеля в щите. Таким способом можно выявить зону поражения: обычно между двумя розетками присутствует два, а при наличии «земли» и три провода. Если на этом участке удается выявить лишь одну жилу (например, нулевую), можно смело предположить, что обрыв находится именно здесь.

Клеммные коробки часто бывают недоступны, поскольку скрываются под слоем отделочных материалов. При наличии доступа к подобным устройствам желательно вскрыть их, поскольку часто в них происходит повреждение жил. Если при этом не будет обнаружено неисправностей, следует проверить индикатором неработающие провода, начиная со скруток, а также обследовать клеммник и разобранные скрутки.

Возможен вариант разводки, не предусматривающий установки коробки. В этом случае кабели беспрепятственно идут от одной розетки к другой, при этом в каждый подрозетник заходит два провода, составляющих 4 жилы. В этом случае для выявления дефекта требуется снять устройства, размещенные в начале и конце неисправного участка, после чего исследовать все провода мультиметром.

Обрыв нулевого провода

Поиск обрыва нулевого провода практически не отличается от работ по обнаружению обрыва «фазы», однако имеет определенные особенности.

О разрыве нулевой жилы на контактах розетки можно узнать, поднеся к этому месту индикаторную отвертку: она будет светиться на «фазе», однако покажет отсутствие «нуля». В данном случае бесполезно использовать для проверки напряжения мультиметр, поскольку этот прибор будет показывать произвольное значение от 0 до 220 В.

Важно соблюдать строгие меры предосторожности: из-за имеющейся фазы сохраняется опасность удара током даже при нерабочей розетке.

Электропроводка в квартире
В хитросплетении проводов, помещенных внутри стены, достаточно сложно разобраться. Чтобы выявить неисправный кабель, часто необходимо проверить целостность каждого элемента сети

Если для разводки электричества использован трехжильный кабель, в качестве крайней меры для передачи «ноля» можно применить жилу «заземления». Однако в этом случае функция «земля» будет отсутствовать в розетке: это нежелательно вообще и недопустимо, если речь идет о высокомощной бытовой технике, например, стиральной машине.

Поиск неисправностей в проводке освещения

Если повреждение произошло между коробкой и выключателем либо источником искусственного света следует воспользоваться индикатором (однополюсным указателем напряжения), чтобы с его помощью выявить присутствие или отсутствие «фазы».

Отсутствие света в люстре
При отсутствии света в одном из помещений необходимо первоначально проверить состояние ламп и патронов. Если их состояние не вызывает опасений, скорее всего, речь идет об обрыве кабеля

Для этого вскрывается выключатель от осветительного прибора; в выключенном положении проверяется наличие «фазы» на контактах. При ее отсутствии место обрыва находится между коробкой и выключателем. Если имеется «фаза», ее наличие проверяется также на светильнике (в этом случае включается выключатель). При отсутствии «фазы» на всех жилах место повреждения следует искать между светильником и коробкой.

Встречается вариант, когда при неработающем освещении и отсутствии «фазы» на выключателе индикатор показывает ее наличие на светильнике. Такой расклад означает, что нулевой и фазовый провода поменялись местами.

Для решения проблемы требуется проследить прохождение провода «фазы» по всему расстоянию проложенного кабеля, начиная от коробки до светильника и далее до выключателя. Необходимо отыскать пункт, где произошла смена проводов, отсоединить их и выполнить новый крепеж, правильно расположив проводку.

При выполнении поиска повреждений следует отключить электропитание кабеля, которое может осуществляться с любых источников. В отдельных случаях может понадобиться прожиг изоляции проводки, позволяющий снизить уровень сопротивления.

Установив приблизительную зону поражения, следует приступить к углубленному поиску места повреждения, осуществить которое можно при помощи разных методов.

Обнаружение точного места

Существуют разнообразные способы, позволяющие найти поврежденный провод.

Вскрытие стены при капитальном ремонте

Наиболее простым средством обнаружения поражения кабеля является полная очистка стен от отделочных материалов. В этом случае легко осмотреть штробы, проделанные для размещения скрытых кабелей. Они отличаются по цвету от остальной поверхности, к тому же на них дополнительно наносится шпаклевка.

Поиск обрыва провода специалистом
Поиск обрыва проводов – достаточно сложный процесс, поэтому в некоторых случаях целесообразно вызвать специалистов электросети, имеющих специальное оборудование

Однако поскольку в этом случае требуется полное обнажение стен и демонтаж декоративных покрытий (краски, обоев), поэтому его целесообразно применять при капитальном ремонте помещения, который предусматривает новое оформление вертикальных поверхностей.

Логический метод поиска

Если у жильцов не имеется плана электросети, его можно попробовать воссоздать при помощи логики.

Профессиональным электрикам хорошо известны основные принципы прокладки электрокоммуникаций, а именно:

  • Монтаж проводки всегда осуществляется строго по вертикальным и горизонтальным линиям, то есть кабели всегда проходят параллельно и перпендикулярно полу.
  • Линии электропередач, размещенные над розетками и выключателями, всегда проходят строго вверх, из-за чего на этом участке категорически запрещается сверление, забивание гвоздей.
  • Проводку обычно протягивают на расстоянии 15 см от пола либо, что чаще, потолка, поэтому здесь также не стоит проводить ремонтные работы.

Зная расположение розеток и выключателей, можно создать схему коммуникаций в квартире.

Логический метод поиска обрыва
Зная основные принципы расположения электрических сетей, можно сократить время поиска неисправной проводки, сосредоточившись на наиболее вероятных участках повреждения

Тем не менее, для проверки предполагаемого плана расположения электрических сетей желательно  воспользоваться специальными приборами (профессиональными или самодельными), о которых будет сказано ниже.

Подручные средства: радиоприемник и микрофон

При необходимости установить участок поражения кабеля позволит обычный транзисторный приемник. Его необходимо настроить на волны 100 кГц и подвести к предполагаемой зоне поражения. Над местом, где проходит электросеть, шум приемника усилится, а над местом разрыва треск утихнет.

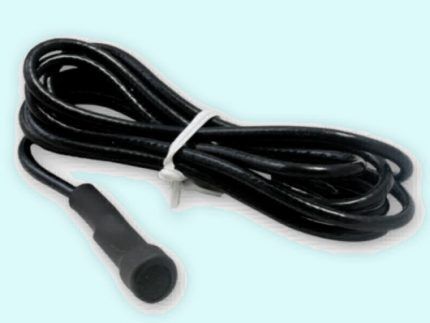

Микрофон для поиска обрыва провода
Не спешите выбрасывать микрофон от старой магнитолы. Этот элементарный прибор поможет вам выявить место повреждения электрического провода

Вместо радиоприемника можно также воспользоваться микрофоном от портативного магнитофона. Его следует включить в сеть и проводить над поверхностью стены, где, как предполагается, находится неисправный кабель. Как и в предыдущем варианте, над электротрассой будет слышаться треск, который умолкнет при выявлении обрыва.

Важно учесть, что подручные устройства дают погрешность, составляющую 10-15 сантиметров. Для того чтобы избежать поражения электротоком при выполнении ремонтных работ, лучше подстраховаться, приняв добавочные меры предосторожности.

Поиск с помощью профессионального оборудования

Специальные приборы позволяют не только обнаружить кабель, но и найти участок, где находится перегоревший или пробитый провод.

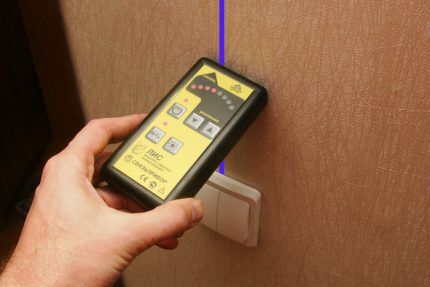

Бюджетный тестер
В продаже имеются недорогие бытовые тестеры, с помощью которых можно легко обследовать проводку и найти поврежденный провод

Среди разнообразных устройств используемых для поиска повреждений можно отметить:

  • Сигнализатор Е-121 («Дятел»). С его помощью можно проводить работы на глубине до 7 сантиметров, что позволяет обнаружить электропроводку и оборванную жилу даже в стене, отделанной гипсокартоном.
  • Детектор MS. Еще один популярный детектор, который легок в работе и позволяет получить достаточно точный результат.

Эти и аналогичные приборы дают быстрый и надежный результат, однако имеют определенные недостатки. Прежде всего, их помощью невозможно найти кабель, защищенный фольгированным экраном. Такие устройства реагируют не только на электропроводку, но и на другие металлические предметы, например, на находящиеся в стене гвозди и шурупы. Наконец, хотя эти детекторы легки в применении, работа с ними требует внимания и определенных навыков.

Исследовать провод в стене можно также при помощи индикаторной отвертки, однако подобный метод подходит лишь для случая, когда жилы под напряжением находятся на небольшой глубине в бетоне.

Использование тепловизора
Тепловизор позволяет не только определить место повреждения, но и проверить качество электрокоммуникаций в здании, обнаружив неполадки сетей (короткое замыкание, утечку)

Для обнаружения скрытой проводки и точки повреждения проводника под штукатуркой подходят также приборы Bosch DMF 10 zoom, VP-440, ПОСП-1, GVT-92, GVD-504A и другие. Возможно использования трассоискателя или другого профессионального оборудования.

Проверка проводки самодельным устройством

Альтернативой дорогостоящему профессиональному оборудованию может стать бюджетный металлоискатель, сделанный из подручного материала. Одним из наиболее популярных вариантов является прибор, для изготовления которого используются старые компакт-диски. Несмотря на кажущуюся простоту этого устройства, оно позволяет найти проводку под напряжением, находящуюся под декоративной отделкой на глубине до 10 см.

Изготовление металлоискателя своими руками

Для прибора понадобятся:

  • ненужные СD и DVD диски (двусторонние позволяют сделать устройство более чувствительным);
  • батарейка «Крона»;
  • калькулятор (простая модель);
  • клей;
  • изолента.

Пошаговая инструкция:

  • Прежде всего, необходимо срезать штекер наушников. Зачистить изоляцию на двух проводах, оголив жилы на 0,5-1 сантиметр.
  • Обнаженные провода следует разделить на 2 части, так чтобы получилось 4 жилки.
  • К каждому из дисков крепится по одному из контактов, взятых из разных групп. На двустороннем носителе они присоединяются произвольно, на одностороннем – к пишущей стороне.
  • Установленные провода фиксируются клеем, а затем дополнительно закрепляются на дисках с помощью изоленты.
  • Оставшиеся две жилы соединяются стандартным образом с плюсом/минусом батареи, после чего оголенные контакты тщательно изолируются лентой.
  • Включенный калькулятор также крепится на диск CD с помощью изоляционного материала.
  • Сверху на калькулятор накладывается DVD-диск, затем конструкция закрепляется изолентой для целостности.
  • К поверхности видеодиска при помощи изоленты прикрепляется батарейка.

После этого можно производить тестирование прибора, который будет издавать звук над металлическими предметами.

Металлоискатель, сделанный из приемника
Самодельный металлоискатель можно также изготовить из радиоприемника, работающего в диапазоне АМ, и калькулятора. Включенные элементы достаточно уложить в коробочку от дисков и закрепить изолентой

Современные технологии строительства часто предполагают использование маячков или маркеров в местах прохождения элетросетей. Это значительно облегчает процесс поиска поврежденной жилы при помощи как профессиональных, так и любительских средств.

Поиск электропроводки в профилактических целях

Обычно электрики или жильцы начинают искать проходящие по квартире кабели, когда имеются нарушения со светом. Между тем, об этом стоит позаботиться и в других ситуациях:

  • Перед задуманной перепланировкой квартиры. При любых манипуляциях, затрагивающих даже не несущие конструкции (например, при разборе перегородки или при переносе дверного проема), важно учитывать расположение электрокоммуникаций.
  • Перед установкой бра, навешиванием картины или другого настенного аксессуара. Для проведения подобных работ важно знать, где находится кабель, чтобы не наткнуться на него при сверлении отверстий или забивании гвоздей.
  • При приобретении жилья. Сразу же после покупки квартиры желательно составить план электросетей, расположенных по стенам и потолку. На схеме также стоит отметить места нахождения розеток, выключателей, распределительной коробки. Подобная разметка поможет при выполнении капитального/косметического ремонта квартиры, а также при расстановке мебели.

Для поиска электротрассы можно воспользоваться самодельными либо профессиональными приборами, которые были описаны выше.

Устранение обрыва фазного и нулевого проводов

Выяснив точное место обрыва кабеля и определив его особенность (повреждение «фазы», «ноля»), можно приступить к его ремонту.

Для устранения поврежденного фазового провода, следует выполнить такие шаги:

  • Прежде всего нужно отключить фазный провод.
  • При помощи молотка или иного инструмента убрать штукатурку или иную отделку с поверхности стены. Необходимо освободить участок вдоль трассы примерно на 10-15 см, захватывая зону справа и слева от предполагаемого центра повреждения.
  • От сети требуется отделить поврежденную жилу, стараясь не задеть изоляцию на прочих кабелях.
  • Медную проводку лучше соединять пайкой. Для этого требуется взять дополнительный кусок подобного изделия, из которого выполняется ремонтная перемычка.
  • Желательно также предварительно надеть на жилу поврежденного кабеля поливинилхлоридную либо термоусадочную трубку. Концы перемычки скручиваются с концами перебитого провода, после чего соединения спаиваются.
  • На отремонтированное место плотно (в несколько слоев) накладывается изоляционная лента, после чего на нее осторожно задвигается трубка, одетая на провод. Это обеспечивает герметичность крепежа.

Алюминиевые провода хуже поддаются пайке, для которой к тому же требуется специальный припой и флюс. В этом случае самым надежным способом соединения будет клемма WAGO, при этом место ее крепления требуется обмотать изолентой и дополнительно покрыть герметиком.

Провода можно также соединить при помощи ответвительной коробки. Для этого с оборванного провода снимается изоляция, после чего его концы разводятся в разные стороны. При помощи перфоратора, оснащенного специальной коронкой в стене пробивается отверстие, размеры которого совпадают с параметрами ответвительной коробки.

Устройство вставляется в проем, после чего оно закрепляется алебастром. В коробку помещаются провода, при этом поврежденные жилы соединяются по цвету и обматываются изоляционной лентой.  В заключении коробка с восстановленными проводами закрывается крышкой.

Если кабели помещаются в специальных трубках, поврежденные жилы следует осторожно вытянуть наружу, а вместо них при помощи протяжного приспособления вставить новые провода.

При повреждении нулевого кабеля в начале работы его требуется отсоединить от шины, прикрепив фазную жилу. Весь остальной процесс совпадает с описанным выше регламентом.

После любого вида ремонта штробы покрываются штукатуркой. Давать напряжение в отремонтированную проводку можно лишь после полного высыхания покрытия.

Прокладка открытых электросетей

Ремонтные работы, связанные с обрывом провода скрытой проводки, обычно требуют сложных строительно-ремонтных работ: демонтажа отделки, штробления стен с последующей заделкой и покрытием участка стены декоративными материалами.

Ремонт проводки
Устранение обрыва скрытого провода часто требует демонтажа отделки, поэтому такие работы целесообразно совмещать с капитальным ремонтом помещения

Поскольку немедленное проведения подобных манипуляций не всегда доступно, в отдельных случаях можно порекомендовать проложить новый провод по поверхности стены, укрыв его в специальный короб или трубку.

Видеосоветы по определению места обрыва провода

На представленных ниже роликах представлены подробные видеоинструкции по поиску поврежденного кабеля.

Поиск обрыва кабеля прибором-металлоискателем:

Если под рукой есть радиоприемник, он также может помочь:

Поиск обрыва провода – достаточно сложный и ответственный процесс. Он требует внимания, аккуратности и строгого соблюдения инструкций. Применяя изложенные выше методы, можно отыскать место повреждения провода и устранить найденный дефект.
