Антенна для дачи своими руками: варианты и схемы самоделок + инструкции по изготовлению

Благоустройство загородного участка предполагает повышение комфортности проживания дачников. Одним из неизменных атрибутов пассивного развлечения является телевизор.

Вдали от города нередко возникают проблемы с сигналом и качеством трансляции. Простая антенна для дачи своими руками позволяет решить этот вопрос, затратив минимум средств и времени. Вариантов самодельных устройств очень много, их выбор определяется отдаленностью от телевышки и типом сигнала.

Нюансы изготовления улавливателей сигнала

Приступая к изготовлению самодельного устройства, необходимо иметь представление о возможных вариантах конструкций и правилах их сборки.

Все многообразие телевизионных антенн принято подразделять на несколько видов:

  1. Всеволновые. Частотнонезависимая антенна самая дешевая, легкая в изготовлении. Основа – металлическая рама, а в качестве приемников – жестяные емкости или пивные банки. Конструкция не обладает высокими рабочими параметрами, но вполне подойдет для дачи, если вещательная вышка расположена неподалеку.
  2. Логопериодические. Принцип работы сравним с рыболовецкой сетью, сортирующей добычу при отлове. Устройство несложно в изготовлении, а его параметры превышают характеристики всеволновых моделей. Антенны отличаются согласованностью с фидером по любым диапазонам.
  3. Дециметровые. Конструкции, хорошо функционирующие вне зависимости от условий приема. Возможны различные формы исполнения: зигзаг, ромбы, круг и т.д.

Детали антенны, по которым курсируют токи полезного сигнала, стыкуют сваркой или пайкой. Однако при размещении устройства на крыше домика такие контакты со временем разъест коррозия.

Дачная антенна
Одно из условий достаточной чистоты и стойкости приема – минимальное количество стыков в конструкции уловителя сигнала

Помимо этой нормы, при собственноручном создании антенны для дачи желательно придерживаться следующих правил:

  1. Центральную жилу, оплетку делают из недорогих сплавов, стойких к коррозийным процессам. Однако они плохо поддаются пайке – работы проводят с особой осторожностью, чтобы не пережечь провод.
  2. Для соединения элементов надо применять паяльник на 40 Вт, флюс-пасту, легкоплавкий припой.
  3. Задействовать алюминиевую проволоку для создания деталей конструкции нежелательно. Материал быстро окисляется, утрачивая способность проводить сигнал. Оптимальный вариант – медь, доступная альтернатива – латунь.

Приемная площадь уловителя должна быть большой. С целью ее увеличения к раме, отсеивающей эфирный шум, можно симметрично прикрепить металлические прутья.

Усилитель сигнала
Подключение к антенне самого простого усилителя сигнала значительно улучшит качество эфирной передачи. Заводские изделия уже оснащены этим элементом

Тандем самодельной антенны и усилителя обеспечит необходимую мощность приема. Достаточно вынести конструкцию на крышу и установить в направлении близстоящей телевизионной вышки.

Создание простой телевизионной антенны

Если ретранслятор расположен от дачи в пределах 30 км, то подойдет самая обычная конструкция, собранная из двух трубок и кабеля. Провод подключается к соответствующему гнезду-входу телевизора.

Схема и выбор материалов

Типовое устройство примитивной дачной антенны приведено на рисунке ниже. Видно, что две трубки одной длины стыкуются на пластине, которую в свою очередь фиксируют к мачте.

Схема антенны
Трубный уловитель сигнала получится изготовить за пару часов. Работы не требуют какой-либо квалификации исполнителя и наличия дорогого инструмента

Первым делом необходимо узнать частоту вещания местной телевышки – от параметра зависит длина труб.

Диапазон полосы вещания – 50-230 МГц. Для каждого канала необходима своя длина антенных «усов».

Выбор параметров антенны
В таблице отображены параметры конструкции уловителя сигнала исходя из частоты транслируемых эфиров. Полоса вещания поделена на 12 каналов

Для изготовления антенны подойдут трубы из дюралюминия, стали, латуни. Их диаметр может колебаться в пределах – 8-24 мм, чаще всего берут 16 мм. Основное условие – отрезки должны быть равнозначными, подготовленными из труб с одинаковыми свойствами.

Необходимые материалы:

  • металлическая труба – отрез на 6 см короче длины, определенной по табличным значениям;
  • провод сопротивлением 75 Ом, требуемая длина – расстояние от телевизора до антенны плюс 2 м на провисание и петлю согласования;
  • толстый электроизоляционный гетинакс – толщина от 4 мм;
  • металлические полосы, хомуты для фиксации труб на пластине;
  • мачта для антенны – это может быть уголок, при незначительной высоте допустимо использование деревянного бруска.

Для работ желательно запастись паяльником, припоем, флюсом. Соединения центральных проводников рекомендовано пропаивать – это продлит срок службы устройства, повысит качество изображения.

Для защиты от окисления участки стыков надо залить силиконом, эпоксидной смолой. Доступный, но не надежный способ – обмотка изолентой.

Сборка и настройка изобретения

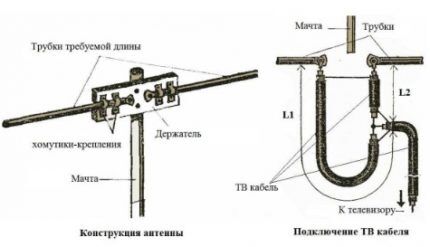

Сначала отрезают нужный размер трубы и распиливают ее на две равные части. Можно воспользоваться кусачками по металлу.

Расплющивание трубок
Следующий шаг – расплющивание трубок с одной стороны для удобного крепления к держателю. Отрезки прикладывают к гетинаксу, намечают точки фиксации

Расстояние между внутренними концами трубок – 6 см, между дальними – дистанция, указанная в таблице.

Последующий ход работ:

  1. Закрепить антенные усы к держателю хомутами, а саму пластину гетинакса зафиксировать на мачте.
  2. Соединить трубы через согласующее устройство – кабельная петля типа РК-1,3,4. Параметры элемента отображены в правой колонке таблицы, принцип изготовления – на схеме устройства антенны.
  3. Центральные жилы припаять к концам трубок, оплетку соединить куском аналогичного проводника.
  4. Состыковать центральные проводники концов согласующей петли с телевизионным кабелем. Оплетку соединить медным проводом.
  5. На штанге зафиксировать петлю и идущий вниз провод.
  6. Мачту поднять на крышу дачного домика, настроить антенну.

Для определения оптимального положения устройства нужны два человека. Первый проворачивает антенну на улице, а второй – следит за изменением изображения по телевизору.

Настройка антенны
Для быстрой настройки можно подсмотреть у соседей, с какой стороны дома расположен приемник и куда направлены вибраторы

Уловив хорошее качество сигнала, конструкцию закрепляют в выбранном положении.

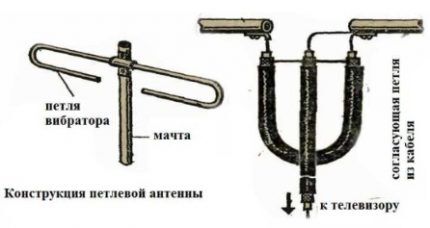

Петлевая антенна из трубы

Модуль немного сложнее в создании, но расширяет радиус приема до 40 км. Основная сложность заключается в необходимости гибки трубы.

Дуговая антенна
Радиус изгиба особой роли не имеет. Главные требования по устройству: расстояние между внутренними концами – 65-70 мм, ровность и симметричность расположения крыльев

Длину кабеля и трубы высчитывают исходя из частоты вещания телеканалов. Под нужный параметр делают заготовки – отмеряют и отрезают вибратор, провод для согласующего устройства. Рекомендованный диаметр трубы – 12-18 мм.

Параметры антенны
Табличные значения соответствия частоты канала и параметров уловителя сигнала. Например, при показателе эфира в 93,25 МГц длина трубы должна составлять 151 см, а протяженность согласующего кабеля – 104 см

Сборку начинают с изгибания трубы. Край вибратора расплющивают и запаивают. Трубу наполняют песком, и заделывают второй торец по аналогии с первым. Края можно заглушить, посадив пробки на силикон.

Фигурную трубу крепят на мачту. К концам вибратора прикручивают и пропаивают петли согласования, фиксируют телевизионный кабель. Закрепляют медным проводом оплетку и приступают к настройке.

Улавливатель сигнала Харченко

Телеантенна «восьмерка» или «зигзагообразная» подходит для цифрового телевидения DVB-T2, трансляция эфира в диапазоне ДМВ. Модуль прост в изготовлении. Для реализации проекта понадобится токопроводящий металл.

Расчет и разработка чертежа

Устройство телеантенны весьма примитивно – два квадрата/ромба, скрепленных между собой. В оригинальном исполнении модуль Харченко предусматривает расположение за фигурными элементами отражателя.

Антенна Харченко
Поле из металлических полос необходимо для аналоговых сигналов. Прием цифрового телевидения возможен и без отражателя. Поле можно обустроить потом, если прием будет слабым

Для изготовления зигзагообразной антенны высчитывать длину волны необязательно. Желательно соорудить конструкцию более широкополосной – это увеличит ее возможности.

При желании, можно рассчитать параметры устройства. Значение волны транслируемого сигнала поделить на 4 – полученная величина является стороной квадрата.

Чертеж антенны
Между двумя частями телеантенны должно быть небольшое расстояние. Для соблюдения зазора достаточно сделать наружные стороны подлиннее, а внутренние – короче

На приведенном примере отображен чертеж антенны с параметрами сторон: В1 – 14 см, В2 – 13 см. Разница длин в один сантиметр дает необходимую дистанцию между квадратами.

Нижние участки удлиняют на 1 см. Этот зазор необходим под петлю для припаивания антенного кабеля.

Изготовление рамки и подготовка кабеля

Последующие расчеты будут приведены относительно данных чертежа, отображенного выше. Суммарный периметр квадратов составляет 112 см. Следует отрезать проволоку нужной длины и сформировать деталь по схеме.

Порядок работ:

  1. Согнуть проволоку посередине под прямым углом.
  2. Далее идут два участка по 14 см, а за ними стороны по 13 см. После каждого сгиба проверяем ровность углов, должно быть строго по 90 градусов.
  3. Когда сформирован первый квадрат, приступают к созданию второй фигуры. Опять идут разносторонние элементы по 14 см, а за ними – две части по 13 см + 1 см.

Незначительные расхождения в длине сторон допустимы. Главное, соблюдать прямые углы.

Сборка антенны
Если формовка конструкции сделана правильно, то между двумя частями телеантенны должно получиться расстояние в 1,5-2 см

Следующий шаг – подготовка кабеля. Производят его зачистку с двух сторон. По окружности кабеля делают надрез, отступив от края 2-2,5 см. Работу выполняют аккуратно, чтобы не повредить внутреннюю оплетку. По линии разреза кабель немного переламывают и удаляют изоляцию.

Расчистка кабеля
Оплетку и фольгу надо скрутить в жгут. Должно получиться два проводника: центральная моножила и скрутка. Оба элемента надо залудить. Провод должен торчать на 2 см, излишки срезать

Со второй стороны кабеля подпаять штекер. Провод надо очистить на 1 см, сформировать проводники и залудить.

На участках выполнения пайки штекер зачистить наждаком, протереть спиртом. К центральному выходу припаять моножилу, к боковому – скрутку. Захват вокруг изоляции обжать, накрутить пластиковый наконечник, альтернатива – залить  токонепроводящим герметиком. До высыхания состава собрать штекер.

Порядок соединения элементов

Финишный этап сборки – стыковка рамы и кабеля. Если привязки к конкретному каналу нет, то спайку лучше делать в средней точке для расширения захвата сигнала.

Разделанный конец кабеля соединяют с двумя сторонами квадрата по центру. До окончательной фиксации можно проверить работоспособность антенны. Если все в норме, то выполняют герметизацию места пайки.

Герметизация припоя
Самый надежный метод – залить силиконом или клеем. Для корпуса подойдет пластиковая крышка из-под пятилитровой баклажки

В мини-таре делают отверстия под элементы квадратов, укладывают рамку с проводом и заливают герметизирующим составом.

Сооружение антенны «двойной квадрат»

Узкополосная конструкция позволит решить проблему слабого сигнала или забивания трансляции более сильным эфиром. Антенна подойдет и для приема цифрового телевидения. Главное условие работы – четкая ориентация на распределитель сигнала.

Схема устройства и размеры

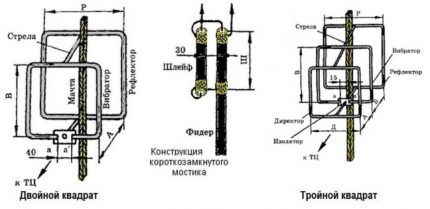

Конструктивно телеантенна представлена в виде двух рамок, соединенных вверху и внизу стрелами. Большой квадрат – рефлектор, меньший – вибратор.

Двухрамная антенна
Возможна вариация с тремя рамками, обеспечивающая высокий коэффициент усиления сигнала. Наименьший квадрат – директор

Верхнюю стрелу делают из металла, а нижнюю из гетинакса, текстолита или другого изоляционного материала.

Требования к устройству телеантенны:

  • центры квадратов должны находиться на одной линии, эта прямая смотрит в сторону передатчика;
  • меньшая рамка имеет разомкнутый контур, концы фиксируют к текстолитовой пластине;
  • верхнюю часть мачты под антенны делают из дерева.

Параметры для изготовления двухэлементных рамочных телеантенн берут из таблицы. Размеры рабочих элементов зависят от типа волн: дециметровых или метровых.

Определение параметров антенны
Пояснения к таблице: В – длина стороны меньшего квадрата, Р – значение большей рамки, А – расстояние между двумя элементами, Ш – шлейф в короткозамкнутом мостике

В трехрамочной конструкции дистанцию между концами средней рамки увеличивают до 5 см.

Сборка и подключение

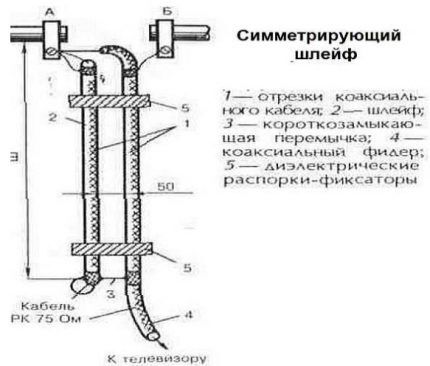

Для соединения рамки с антенным кабелем потребуется симметрирующий короткозамкнутый шлейф. Устройство сооружают из участков антенного провода.

Правый элемент – шлейф, укороченный левый – фидер. К месту их стыковки крепят телевизионный кабель. Протяженность отрезков определяют по таблице с учетом длины волн сигнала.

Симметрирующий шлейф
Перед компоновкой элементов производят их зачистку. У шлейфа снимают алюминиевый слой, скручивают в жгут оплетку. Центральный проводник срезают

С фидером выполняют те же действия, оставляя сердцевину кабеля.

Дальнейшая последовательность работ:

  1. К левому концу вибратора припаять центральную жилу фидера, оплетку шлейфа.
  2. К правому торцу активной рамки прикрепить скрутку фидера.
  3. Низ шлейфа состыковать с оплеткой фидера металлической перемычкой. Жгуты спаять легкоплавким припоем.
  4. Отрезы кабеля должны идти параллельно, дистанция – 5 см. Чтобы зафиксировать расстояние используют диэлектрический материал. Согласующее устройство монтируют на текстолитовую пластину.
  5. Телевизионный кабель припаять к низу фидера, состыковав соответствующие элементы – оплетку с оплеткой, стержень со стержнем.

Использование согласующего устройства снижает вероятность помех, избавляет от эффекта двойного изображения. Без него не обойтись при значительном отдалении от передатчика.

Телеантенна из жестяных банок

Оригинальное исполнение антенны из подручных средств заметно улучшает качество сигнала. Такой вариант подойдет для дачи в пригороде, неподалеку от телевышки.

Для создания примитивного устройства потребуются: 2 пивные банки по 0,5 или 0,75 л, саморезы, телевизионный кабель 3-5 м, шуруповерт, паяльник, олово, деревянный штифт или плечики, изолента.

Последующие действия можно разбить на несколько этапов.

Подготовка кабеля и подвод контактов

При подготовке кабеля очистить изоляцию, отступив 10 см. Разделывают кабель на два проводника – центральную жилу и скрутку из оплетки. На втором конце кабеля надо установить обычный штекер.

Выполняя подвод контактов скрученный экран кабеля скрепляют с одной банкой, медную жилу – с другой. Для фиксации подойдут саморезы.

Скрепление элементов антенны
Для получения более качественного изображения лучше усилить крепления с помощью пайки. Стыковочные места необходимо загерметизировать

Сборка конструкции самоделки

При сборке предстоит под приемник сигнала изготовить несущую конструкцию. В самом простом исполнении можно использовать обычные плечики для одежды. Подойдет и деревянная палка.

Антенна из банок
В работе надо использовать тару с гладкой поверхностью, ребристые материалы не подойдут. Банки предварительно вымывают, высушивают

Банки фиксируют к мачте скотчем или изолентой, поднимают конструкцию на крышу и приступают к настройке, подбирая оптимальное месторасположение импровизированной антенны.

Выводы и полезное видео по теме

Пошаговый инструктаж по изготовлению телеантенны из алюминиевых банок:

Расчет, сборка антенны цифрового вещания по Харченко:

Самодельная конструкция позволит сэкономить бюджет, ведь примитивный уловитель сигнала можно соорудить из подручных средств. Работы по изготовлению не занимают много времени. При соблюдении ряда норм, технологии сборки и подключения, получится сделать эффективное устройство для замены штатной телеантенны.
