Как устроен безлопастной вентилятор: устройство и принцип работы прибора

Евгения Кравченко
Проверил специалист: Евгения Кравченко
Автор: Антонина Турьева
Последнее обновление: Март 2019

Одна из новинок рынка климатического оборудования – безлопастной вентилятор. Прибор одновременно вызывает интерес и сомнение среди потенциальных покупателей. Необычный безлопастный вентилятор удивляет внешним видом и функциональными возможностями.

Кто-то решается на его приобретение, а кто-то переживает, что деньги будут потрачены впустую. Чтобы развеять сомнения в работоспособности оборудования, нужно поближе познакомиться с его устройством, принципом работы и особенностями эксплуатации.

Пару слов о создании безлопастного вентилятора

Модель, кардинально отличающаяся своим внешним видом от других видов вентиляторов, привычных многим с детства, была изобретена в 2009 году. Ее создатель – Джеймс Дайсон.

Он около 30 лет работал над вариантами совершенствования пылесоса и другого бытового и промышленного оборудования. Этот английский разработчик придумал много интересных и полезных изобретений, патенты на которые были проданы в разные страны мира.

Безлопастные модели позволяют спокойно отдыхать
Безлопастные модели позволяют спокойно отдыхать, наслаждаясь прохладой и не беспокоясь, что кто-то из домашних любимцев или детей пострадает, попав в лопасти вентилятора

Все его разработки отличаются изысканным дизайном и улучшенными функциональными возможностями. Мистер Дайсон, работая над совершенствованием гигиенической сушки для рук, взял за основу принцип ее работы для своего нового изобретения. Так, в 2009 году появился особый вентилятор, не имеющий лопастей.

Около 4-х лет ведущие инженеры компании Дж. Дайсона потратили на то, чтобы смоделировать кольцо вентилятора, которое сможет наиболее эффективно пропускать сквозь себя воздух, многократно его умножая.

Безлопастной прибор от Дайсона уже в 2010 году продавался на родине изобретателя за 199 английских фунтов. Такую цену сложно назвать народной, но желающих обзавестись инновационным вентилятором было много.

Поэтому, сейчас на рынке можно обнаружить аналогичное оборудование от различных производителей, в том числе и бюджетные китайские модели.

Потолочный вариант безлопастного вентилятоа
В скором будущем пользователи смогут испробовать новинку – потолочный вариант безлопастного вентилятора. Это оборудование фирмы Exhale Fans, разработанное Ником Хайнером

Устройство и работа безлопастного прибора

Вентилятор без лопастей часто называют в честь его создателя вентилятором Дайсона или, как он сам называл прибор – умножителем воздуха «Air Multiplier». Это оригинальное изобретение пользуется спросом благодаря умению создавать равномерный поток воздуха и отлично вписываться в любой интерьер.

Умножитель выглядит стильно, а наличие на рынке аналогов делает его доступным широкому кругу потребителей.

Конструктивные составляющие умножителя воздуха

Умножитель воздуха от Дайсона способен многократно увеличивать воздушный поток на выходе. Причем, инженеры, дизайнеры и технологи компании создают более совершенные модели, умеющие не только обдувать предметы, мебель и людей в помещении, но и выполнять функции по очистке и увлажнению воздуха.

Однако цена таких новинок превосходит 300 долларов.

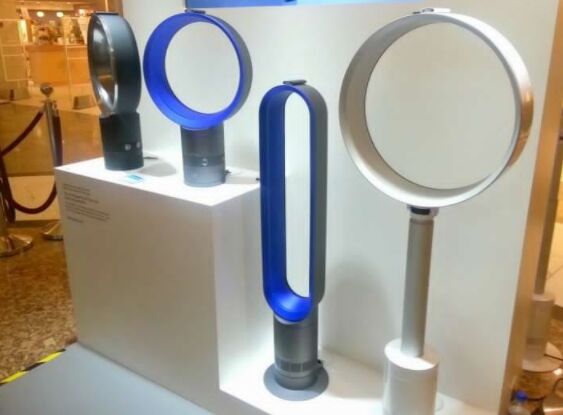

Модели безлопастных вентиляторов
Разные производители предлагают свои вентиляторы без лопастей, отличающиеся качеством сборки, шумностью, функциями и стоимостью

В зависимости от модели будет отличаться и само устройство прибора. Ведь чем больше функций он может выполнять, тем больше кнопок будет на панели управления.

Вентилятор без лопастей состоит из следующих частей:

  • корпус;
  • панель управления;
  • обдуватель.

В корпусе находится двигатель, отвечающий за работу прибора. Также на этой части имеются специальные отверстия, сквозь которые будет втягиваться воздух при включении умножителя.

Внешний вид безлопастного вентилятора
Внешний вид прибора у всех производителей может существенно отличаться, а также, размер, функциональность и стоимость

Управлять вентилятором можно механическим или электронным способом, используя панель. В большинстве случаев предусмотрено дистанционное управление. Многие модели от различных производителей комплектуются пультом, работающим, в среднем, на расстоянии 3-х метров.

На панели управления предусмотрены:

  • кнопка включения и выключения;
  • реостат для регулировки скорости работы;
  • другие кнопки в зависимости от модели умножителя и функций, предусмотренных производителем.

Обдуватель имеет круглую или овальную форму. Его размер полностью зависит от модели изделия. Эта часть вентилятора может иметь четкую геометрическую форму или быть в форме сердца, яблока и др.

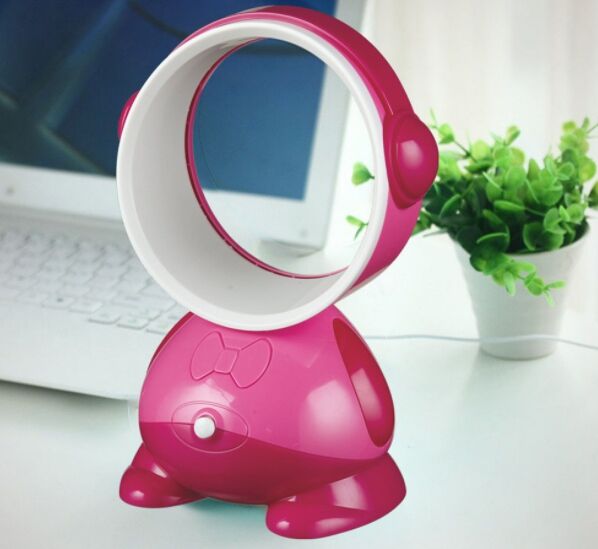

Причудливая форма безлопастного вентилятора
Причудливая форма безлопастного вентилятора позволит ему быть не только полезным прибором в комнате, но и стать оригинальным элементом декора

Умножители воздуха по способу установки можно условно разделить на 3 типа:

  • напольные;
  • настольные;
  • настенные.

Первые 2 типа относятся к переносным приборам, а последний – к стационарным. Часто производители предусматривают для одной модели 2 варианта: крепление на стену и установку на стол. В таком случае вентилятор обязательно комплектуется кронштейнами с дюбелями.

Комплектация безлопастного вентилятора
Важно при подвешивании прибора на стену пользоваться комплектующими, предложенными производителем. В противном случае можно лишиться гарантии

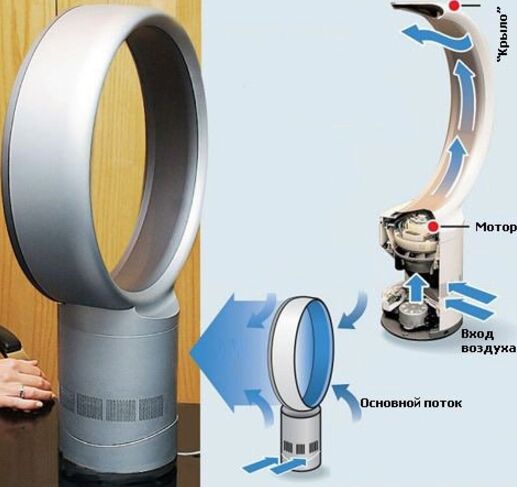

Вентилятор Дайсона: принцип работы

Безлопастные вентиляторы способны пропускать сквозь себя до 500 л воздуха за 1 секунду. Поток на выходе равномерно распределяется, мягко окутывая все пространство. При визуальном осмотре двигающиеся детали снаружи работающего прибора не наблюдаются. Именно так, на первый взгляд, выглядит умножитель воздуха.

Принципом такой эффективной работы безлопастного вентилятора является многократное умножение втянутого воздуха на выходе. Это происходит благодаря особой форме обдувателя и наличию полого канала особой формы внутри него.

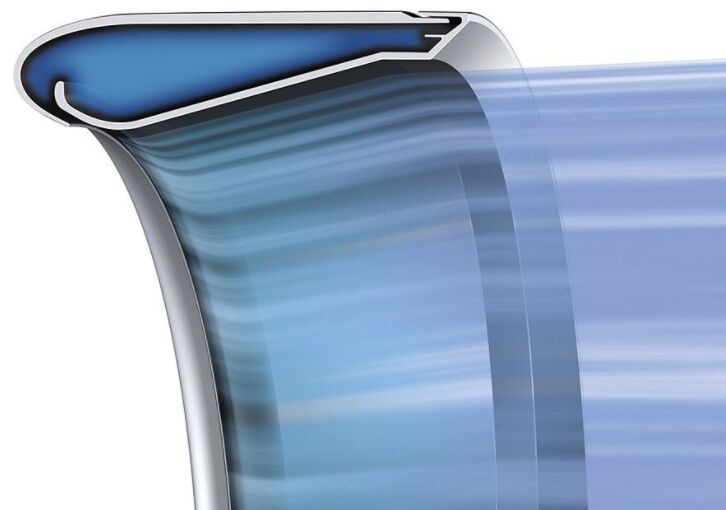

Форма воздушного канала вентилятора
Форма воздушного канала вентилятора с одной стороны вполовину шире, чем с другой. Это позволяет воздуху значительно увеличить скорость при движении по нему

Сначала высокоскоростной двигатель затягивает воздух сквозь маленькие отверстия у основания прибора. Затем этот воздух перемещается в канал обдувателя. Форма канала сконструирована по тому же принципу, что и крыло самолета. Поэтому, когда воздух перемещается внутри канала, его скорость увеличивается.

Особая форма воздушного канала
Особая форма воздушного канала и сама конструкция прибора позволяют многократно увеличить объем воздуха, проходящего сквозь него (+)

Из канала воздух выходит с более узкой стороны, а с обратной образуется область низкого давления. Это обеспечивает активное затягивание воздуха внутрь, объем которого в 15-20 раз превышает первоначальный, втянутый двигателем.

В результате людей, находящихся в зоне действия прибора, обдувает значительно сильнее, чем при использовании обычного лопастного вентилятора.

Особенности использования умножителя

Сфера использования вентилятора без лопастей весьма широка – это дом, офис, дача, детский сад, больница или другое муниципальное учреждение. Исключение составляют ванные комнаты, помещения с бассейном, сауны, бани. Там важно обеспечить эффективный отвод влажных паров.

Дело в том, что прибор безопасен, если им будут пользоваться дееспособные члены общества. В противном случае использование разрешается под присмотром взрослых граждан.

Прибор достойно справляется с функциями
Прибор достойно справляется с функциями вентилятора, а более совершенные модели могут выполнять роль настоящих кондиционеров

Помимо мягкого распределения многократно увеличенного воздушного потока вентилятор без лопастей может увлажнять воздух и охлаждать/подогревать. Процент влажности пользователь задает в настройках. Диапазон регулировки зависит от модели прибора и колеблется, в среднем, от 30 до 70 %.

Что касается функции подогрева или охлаждения, то она доступна в более дорогостоящих моделях. Желаемые параметры указываются пользователем. Еще можно подобрать модель, умеющую очищать воздух от вредных примесей, например, от дыма или чада.

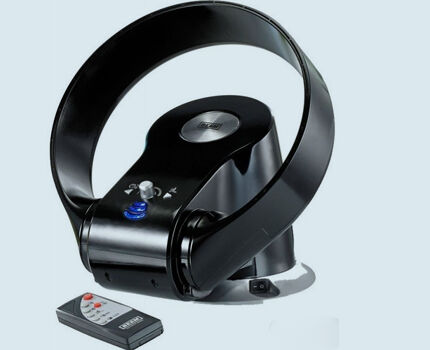

Безлопастный вентилятор с пультом
Производители даже самых дешевых моделей предпочитают комплектовать свои приборы пультами дистанционного управления

Рынок климатического оборудования изобилует предложениями различных моделей безлопастных вентиляторов от многих производителей. Среди них как доступные модели стоимостью до 100 долларов, так и дорогостоящие варианты известных брендов с функциями настоящего кондиционера или сплит-системы.

Среди производителей, предлагающих свое безлопастное оборудование, можно отметить следующие компании: Flextron, SUPRA (Супра), UNISVET, Clever and Clean, Roward, Dyson, Coolguy, Aaron, RENOVA, Orion, Bladeless, БиЛюкс, MAGNIT.

Ценовой диапазон безлопастных приборов этих компаний от 2 000 до 35 000 рублей и более.

Важная характеристика, влияющая на уровень комфорта при использовании вентилятора, это уровень шума. Он может быть 40 дБ, 55 дБ, 60 дБ и более. Это важнейший параметр, который следует брать во внимание перед покупкой.

шумность вентилятора менее 60 дБ
Когда шумность вентилятора составляет 60 дБ и выше, у человека уже через час работы появится усталость и может разболеться голова

Уровень шума конкретной модели производители указывают в технических характеристиках. Причем, это предельный уровень, который достигается при работе оборудования на максимальной скорости. У дешевых приборов заявленный уровень шума может не соответствовать действительности.

Плюсы и минусы безлопастных вентиляторов

Умножитель воздуха имеет свои преимущества и отрицательные стороны, выявленные пользователями.

Среди положительных сторон можно отметить:

  • безопасность;
  • равномерный воздушный поток;
  • минимальное потребление электричества;
  • удобное управление;
  • простота ухода;
  • стильный дизайн.

Безопасность обеспечивается отсутствием лопастей и других движущихся деталей снаружи изделия. Также, благодаря мотору, расположенному снизу, и отсутствии вибрации от вращения лопастей вся конструкция получилась устойчивой.

Особая форма кольца-обдувателя
Особая форма кольца-обдувателя позволяет вентилятору мягко и равномерно распределять воздушные потоки по территории всей комнаты

Потребление электроэнергии чаще всего составляет 25 Вт и 40 Вт. Модели с другими характеристиками встречаются реже.

Управление прибором простое и понятное. Все тонкости регулировки приобретенной модели детально описываются в инструкции. Мощность воздушного потока у безлопастного вентилятора также регулируется.

Регулировка безлопастного вентилятора
Производители не рекомендуют постоянно ставить максимальные настройки при использовании вентилятора без лопастей, чтобы не перегружать его

Кроме плюсов у безлопастного прибора есть свои недостатки:

  • Шумовой эффект — уровень звука от 40 дБ. Чем больше и мощнее прибор, тем громче он будет гудеть на максимальной скорости.
  • Высокая цена. Оборудование проигрывает по этому показателю привычным лопастным вентиляторам.
  • Хрупкость конструкции. Этот недостаток характерен для недорогих аналогов китайского производства.

Производители стремятся учитывать все недостатки и пожелания клиентов, улучшая новые вариации вентилятора. Так, сначала потребителям предложили различные цвета и размеры, затем – самую форму замысловатую. Позже настал черед максимально снизить уровень шума, производимый прибором.

Следующей задачей стало снижение энергопотребления и добавление дополнительных функций по увлажнению и подогреву/охлаждению воздуха, проходящего сквозь безлопастной вентилятор.

Ароматизация и ионизация воздушных потоков
Ароматизация и ионизация воздушных потоков пока существует лишь в дорогостоящих моделях последнего поколения

Безлопастной прибор своими руками

Вопрос о создании своими руками вентилятора без лопастей посещал многих умельцев. В ходе экспериментов домашними мастерами было получено множество работающих самоделок.

Вариант #1: изделие из пластиковых ведер

Для изготовления прибора используют пластиковую тару, простой вентилятор и клеевой пистолет.

Материалы для самоделки
Из простых и доступных материалов за пару часов можно соорудить самодельный вентилятор без лопастей

Например, можно взять:

  • 2 пластиковых ведра объемом 5 и 10 литров;
  • ПВХ труба 110;
  • распределительный тройник;
  • заглушка.

Сначала нужно отрезать от трубы кусок длиной 15 см. Затем в 10-литровом ведре проделать сбоку отверстие строго такого же размера, как внешний диаметр трубы.

Соединение двух деталей
Используя клеевой пистолет следует тщательно и аккуратно соединить между собой эти 2 детали

Следующий шаг – взять 5-литровое ведро и срезать 3 см от верхнего края. Еще предстоит вырезать отверстие в днище, диаметр которого на 2 см меньше, чем само дно ведра. В днище большего ведра также нужно сделать отверстие такого же размера и соединить их между собой клеевым пистолетом. Это самодельный обдуватель.

Теперь предстоит собрать корпус с двигателем, роль которого будет выполнять осевой вентилятор. Для этого надеть заглушку на боковой патрубок тройника, нанеся туда предварительно клеевой слой.

Лучше оставить небольшой зазор в 1,5-2 см, чтобы был доступ воздуха. Затем нужно ПВХ трубу надеть на один из патрубков тройника и отметить границу – это будет отрезок около 10 см, который предстоит отрезать.

Сквозное отверстие
В этот патрубок поместить отрезанную деталь и проделать сквозное отверстие длиной 5 см от края

Именно сюда предстоит поставить осевой электрический вентилятор нужного диаметра, а в отверстие – выводить провод для включения в электрическую сеть.

Для придания готовой самоделке эстетического вида все детали можно окрасить в один цвет аэрозольной эмалью. Например, в белый, бежевый или голубой. Корпус готов к подключению в сеть.

Самодельный безлопастный вентилятор
Осталось поместить сверху самодельный обдуватель из 2-х ведер и включать в сеть вентилятор

Если внутрь корпуса поставить емкость со льдом, то самоделка будет выполнять роль кондиционера. А при размещении кусочка ваты с 5-7 каплями эфирного масла можно наполнить всю комнату приятным ароматом.

Вариант #2: вентилятор из пластиковых труб

Прототипом второго варианта стал безлопастной прибор марки Dyson. Корпус и техническая часть собрана домашним умельцем по схеме готового изделия заводского производства.

Сооружение полезной в быту самоделки начнем с корпуса:



Корпус готов, теперь его следует оснастить технической начинкой:

Сборка устройства практически завершена. Осталось только вырезать и приклеить донышко к основанию стойки. А уже к донышку лучше приклеить четыре круглые плоски ножки, вырезанные из куска резины толщиной 4- 5 мм.

Оригинальные идеи по созданию бытового вентилятора представлены в этой статье.

Уход и обслуживание прибора

Вентилятор без лопастей способен прослужить срок, заявленный производителем в инструкции только при соблюдении правил его эксплуатации. Он прост в использовании и уходе. Важно использовать прибор по назначению и не переносить с места на место во время работы.

Если нужно переставить оборудование, то брать его следует за корпус, а не за обдуватель.

Для обслуживания умножителя воздуха достаточно периодически выполнять такие действия:

  • чистить щеточкой отверстия обдувателя, чтобы предотвратить их засорение;
  • вытирать обдуватель и корпус прибора влажной ветошью, удаляя пыль и прочие загрязнения.

Обслуживание следует проводить по мере надобности. Использовать специальные чистящие или моющие средства не требуется – поверхность безлопастных вентиляторов хорошо очищается влажной или сухой мягкой тканью.

Меры безопасности при эксплуатации
При эксплуатации прибора не нужно забывать о мерах безопасности и ни в коем случае им не пользоваться в случае поломки

Если же была обнаружена неисправность, то следует обратиться к специалистам, уполномоченным на ремонт климатического оборудования конкретного производителя.

Попытка самостоятельного устранения поломки может привести к потере гарантии на вентилятор. В случае отсутствия опыта выполнения ремонта подобных приборов можно нанести еще больший вред оборудованию.

Безлопастные вентиляторы удобно чистить
Безлопастные вентиляторы удобно чистить от пыли, сторонних частиц и шерстинок домашних любимцев благодаря оригинальному дизайну

Выводы и полезное видео по теме

Об устройстве и принципе работы усовершенствованной модели безлопастного вентилятора от компании Dyson в видео обзоре:

Преимущества безлопастных вентиляторов рассмотрены в видео ролике:

О том, как из подручных материалов собрать вентилятор без лопастей, можно посмотреть в следующем видео:

Вентилятор без лопастей можно сделать «с нуля», потратив на это минимум усилий и материалов. Пошаговая инструкция по сборке в видео ролике:

Рассмотрев особенности устройства и работы безлопастного вентилятора, ознакомившись с модельным рядом различных производителей, можно составить свое мнение о приборе. Изделия от известных компаний стоит недешево, но вполне способны заменить собой кондиционер.

Более дешевые аналоги громко шумят, скрипят и могут не давать той производительности, которая указана в инструкции.

У вас есть опыт использования безлопастного вентилятора? А может вам удалось собрать агрегат собственноручно? Пожалуйста, поделитесь информацией с нашими читателями. Оставляйте комментарии и задавайте вопросы по теме в форме ниже.
