Картриджи для душевых кабин: характеристики, виды, правила выбора + инструктаж по замене

Николай Федоренко
Проверил специалист: Николай Федоренко
Автор: Алена Слепакова
Последнее обновление: Май 2019

Обладатели небольшой ванной комнаты или те, кто предпочитает максимальное пространство при обустройстве санузла, останавливают свой выбор на душевых кабинах. Широкий модельный ряд, многофункциональность и интересные дизайнерские решения – все это воплощено в вертикальном боксе.

Тем не менее есть и слабые стороны, выход из строя которых повлечет сбой всей водонапорной системы – картриджи для душевых кабин.

В этом материале мы расскажем о разновидностях картриджей для душевых кабин, обозначим основные критерии их правильного выбора, а также приведем рейтинг самых популярных производителей аксессуаров для душевых кабин.

Разновидности сменных картриджей

Основной конструктивный элемент смесителя в душевой кабине — дивертор, осуществляющий микширование потоков воды разной температуры и переключение на требующийся пользователю режим. Его поломка выводит из строя всю систему подачи и регулировки.

Классификация основного элемента крана осуществляется в зависимости от опционального устройства и принципа функционирования.

Разборные и неразборные модификации

Различают разборные и неразборные модели картриджей для душевых смесителей. В первом варианте, деталь подлежит частичному ремонту, а именно, смазке и прочистке составляющих элементов. Именно из-за практичности лучше остановить свой выбор на этом виде.

Во втором варианте отсутствует возможность вскрытия и определения причины поломки, соответственно продлить эксплуатационный срок не удастся.

Однако и выходят из строя такие модели гораздо реже, нежели предыдущие. Но они относятся к более высокой ценовой категории.

Устройство смесителя
Вся работа смесителя основана на сменном картридже, регулирующем напор и температуру подачи водной струи. В зависимости от разновидности последних, они отличаются конфигурацией, производственным материалом и параметрами

Керамические и шаровые модели

Любые виды смесителей оснащаются шаровыми или керамическими (дисковые) сменными картриджами. Все они имеют свои сильные и слабые стороны. Разберем каждый из видов подробнее.

Шаровой образец представлен круглой регулирующей головкой, выполненной из нержавеющей стали. Цельный элемент шаровидной формы имеет три отверстия: в два нижних из водопроводных коммуникаций поступает холодная и горячая вода, через третье проходит смешанный поток, подающийся в излив крана.

На шток одевается регулировочная рукоятка смесителя. При вращении шара канальные проходы смещаются, тем самым открывая доступ к холодной или горячей воде, или же внутри шара производится микширование, а на выходе уже будет теплая струя.

Все пазы уплотнены при помощи резиновых прокладок. Таким образом обеспечивается полная герметичность. Поэтому, если кран дал течь, вероятнее всего, произошла разгерметизация и потребуется проверить состояние уплотнительных колец.

Как действовать в случае поломки и перечень наиболее частых поломок шаровых смесителей мы описали в этом материале.

Шаровой картридж

Смеситель с шаровой кран-буксой имеет следующие конструктивные элементы: один или два рычага, шток, корпус, картридж с отверстиями для выхода воды разной температуры. Устройство керамического типа представляет из себя сборную деталь цилиндрической формы, основанную на двух рабочих элементах дискового типа. Металлокерамические (оксид с алюминием) пластинки плотно прилегают друг к другу.

Нижняя неподвижна, а верхняя вращается и управляется штоком. Есть образцы и с тремя пластинами — в этом случае последняя выполняет вспомогательную роль.

Поворотные действия рычага приводят в движение латунный стержень. Есть модели, способные совершать обороты на 360 градусов вокруг своей оси.

Шток в свою очередь задействует диски, которые смещаются относительно друг друга, открывая доступ к воде необходимой температуры. Осуществляя наклоны ручки, можно контролировать силу напора струи.

Керамический картридж
Процесс производства керамических картриджей довольно сложный: шлифовальная обработка выполняется методом ультразвука; шайбы подгоняют под размеры для идеального совпадения. Таким способом исключается течь между пластинами

В обзорном варианте есть три или более позиции микширования, в зависимости от количества режимов смесителя. Например, в гидробоксе работает картридж на 5 положений.

В отличие от шарового аналога, в дисковом диверторе отсутствует резиновая манжета, подверженная постоянному трению. Поэтому не требуется периодическая замена прокладки, соответственно, картридж лишен наиболее уязвимого участка.

Термостатическая водосберегающая арматура

Функция термостатической модели заключена в поддержке необходимого температурного показателя. Посредством этого изделия осуществляется перемешивание контрастных водных потоков и их регулировка.

За счет специальной противоожоговой системы в виде чувствительного термоэлемента, вода не может превысить 38 °C, что идеально подходит для семьи с подрастающими детьми. Таким образом родители не беспокоятся, что ребенок может получить ожог, открыв кран.

Картридж термостатический
Фирма Vernet производит смесители серии Thermo и Yeti, оснащенные термостатическими картриджами Sedal с гелиевыми термоэлементами и плоской диафрагмой

Конструкция такого картриджа не отличается сложным устройством: корпус, шток с пружинным механизмом и втулка с небольшими радиальными отверстиями.

Механизм работы существенно разнится с предыдущими аналогами и обеспечивает приспособлению длительный эксплуатационный срок.

Основная деталь картриджа — термостатический элемент, преобразующий температурные изменения в механические движения. Расширяющийся материал – комбинация нескольких видов воска и других компонентов. Состав подбирается для каждой модели смесителя индивидуально.

При нагревании полимерное содержимое полости корпуса расширяется и давит на диафрагму; движение в продольном направлении передается через заглушку на подвижную часть капсулы.

Два картриджа смесителя
Смеситель в душевой кабине или гидробоксе с термостатом оснащается двумя картриджами — термостатическим и керамическим. Первый устанавливается на вентиль горячей воды, второй — холодной

После движение доходит до заслонки и приводит ее в действие. Она регулирует поток воды разной температуры.

Во избежание сильного давления на элемент, если в водопроводных трубах присутствует большая разница между силами компрессии, в конструкции дивертора присутствует обратный клапан.

Защитное устройство поддерживает диафрагму и обеспечивает свободное скольжение заглушки и штока. Фиксирующая пружина выполняет возврат штока при понижении температуры.

Универсальные рекомендации по выбору

Подбирая замену неисправному дивертору для гидробокса, стоит учитывать главные его параметры. Для начала обращайте внимание на диаметр устройства и габариты штока. Неверный выбор размера может повлечь за собой такие неприятности, как шум при работе, тугое прокручивание вентиля.

Контроль напора с такими нарушениями будет снижен, а качество функционирования крана – нарушено. Из-за этого возникают проблемы в виде лопнувшего душевого шланга или быстро приходят в негодность резьбовые элементы смесителя.

Параметры картриджа
Главные параметры дивертора: конструкционные особенности (разборной или неразборной элемент); длина и форма посадочного гнезда штока; форма и количество отверстий; диаметр корпуса

Основным аспектом выбора является количество режимов на смесителе. Соответственно этому значению модель дивертора может иметь от трех и более пазов. Если будут несовпадения, деталь не удастся установить на кран.

Обязательно учитываются и основные параметры посадочных поверхностей картриджа и латунного шлица, а также длина последнего. Замерам подлежит и диаметр корпуса (барабана).

Несколькопозиционные картриджи
Для распределения потоков воды в диверторах предусмотрено определенное количество пазов. При этом они могут отличаться не только количеством отверстий, но и их формой. В гидробоксах и душевых кабинах применяются образцы на 3, 4 и 5 положений

По техническим характеристикам в магазинах сантехнических аксессуаров представлены следующие параметры диверторов:

  • с диаметром корпуса 26, 33, 35, 37 и 38 мм;
  • длина штока может быть от 37 до 82 мм, в том числе с учетом высоты шлицов.

Довольно часто в душевых кабинах можно встретить смесители с двумя разными видами картриджей. Первое устройство регулирует температурные показатели и силу напора. По стандартам такой элемент имеет длину штока в 40 мм.

Второе – отвечает за переключение режимов. Исходя из того, сколькими функциями наделен гидробокс – таким же количеством пазов и будет располагать водозапорная арматура.

Если производится покупка нового смесителя, необходимо поинтересоваться, каким дивертором он оснащен и есть ли в свободной продаже аналогичные устройства.

Также обращайте внимание на тип конструкции – разборный или литой. В первом случае, при поломках деталь можно разобрать и починить, во втором – возможна только замена.

Упаковка картриджа
При покупке нового дивертора некоторые производители комплектуют устройство дополнительными запчастями. В последующем при поломках их применяют в процессе ремонта

Несмотря на обширный модельный ряд не всегда есть возможность подобрать нужный образец – это касается старых моделей душевых кабин с нестандартным посадочным местом в форме квадрата.

Однако в некоторых магазинах такого рода детали можно заказать. Поэтому не стоит преждевременно демонтировать смеситель и спешить с покупкой нового, возможно удастся найти подходящий регулирующий элемент.

Самый простой вариант подбора нужной модели – изъять из смесителя непригодную деталь и подбирать с наглядным образцом. Если же не вышло самостоятельно разобрать кран, стоит обратиться к пособию пользователя для душевой кабины.

В руководстве производитель описывает все характеристики не только основных приборов, но и вспомогательных аксессуаров.

Рейтинг популярных производителей

Также стоит заострить внимание на производителях, представленных на рынке сантехнических приспособлений. Желательно отдать предпочтение официальным представителям фирмы, имеющим все сертификаты качества на предлагаемые детали. Кто из них заслуживает доверия и, конечно же, соотношение цены и качества их продукции рассмотрим далее.

Определившись с производителем и выбрав необходимую модель дивертора необходимо визуально оценить ее на предмет сколов и наличия всех комплектующих. Для удобства все фирмы выпускают элементы водозапорной арматуры в прозрачной упаковке.

Oras – аксессуары для боксов люкс класса

Финский производитель сантехнических аксессуаров Oras представляет продукцию премиум-класса. Картриджами этого бренда оснащают душевые кабины с термостатическими смесителями.

Диски изделия изготовлены из высококачественной керамики, что позволяет достичь высокого эксплуатационного срока за счет надежности конструкции.

Керамический картридж Орас
Керамическими диверторами фирмы Oras оснащают гидробоксы дорогого сегмента. Чаще всего это термостатические смесители, выпущенные представленным производителем. Однако в ассортименте есть образцы и других видов

Довольно часто сантехнические приборы и аксессуары фирмы Oras встречаются в комплектации другого финского производителя — IDO, ориентированного на выпуск душевых кабин.

Например, весь модельный ряд гидробоксов IDO Showerama оборудован термостатическими кранами и диверторами Oras.

Grohe, Hansgrohe и Hansa – немецкое качество

Немецкие производители представлены тремя популярными брендами: Grohe, Hansgrohe и Hansa. Они успешно сочетают оригинальные дизайнерские решения в обустройстве душевых кабин и их функциональную оснастку.

На качество и надежность смесителей предоставляется гарантия не менее 5 лет, однако на некоторые модели Grohe – срок составляет 10 лет.

Картридж Грохе
Фирма Grohe предлагает комплектующие для смесителей различных ценовых сегментов. Самая дорогая ценовая категория – керамические изделия, выполненные из латуни со специальным напылением против известковых отложений

Качество приспособлений Hansgrohe практически не отличается от предыдущего бренда. Главной особенностью считается малогабаритная сантехническая продукция — в основном монокомандные (однорычажные) смесители.

Диапазон цен довольно обширен – от эконом-серий до премиальных эксклюзивных моделей.

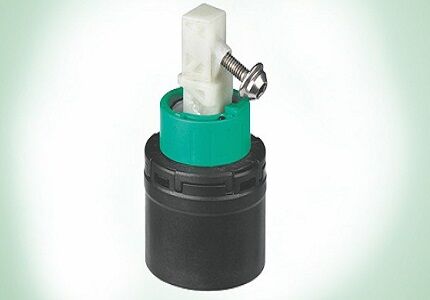

Картридж Хансгрохе
Hansgrohe ориентирована на изготовление термостатических элементов, которые все чаще применяются в душевых кабинах. Узлы смешивания производятся исключительно из металлокерамики

Уникальный дизайн смесителей Hansa отличает фирму от аналогов. Приоритетное направление – внедрение технологических инноваций в сантехнических механизмах и деталях к ним.

Картридж Ханса
Керамические картриджи от Hansa используются в комплектации позиционных переключателей для душевых кабин этой же фирмы. Доля классических двухвентильных моделей незначительна, в большей части это однорычажные смесители

Комплектующие, производимые в цехах Hansa, имеют оптимальное соотношение цена — качество. При их производстве используются уникальные технологии, позволяющие сохранять заводскую смазку на протяжении всего эксплуатационного срока.

Таким образом между керамическими дисками изделия не скапливаются известковые отложения и ржавчина.

Ravak – доступный чешский производитель

Чешская фирма Ravak занимается производством сантехники с 1991 года, однако широкое распространение продукции стало возможным только в 2004 году. Популярность, приобретенная за этот период, указывает на высокое качество изделий.

Этот бренд выпускает ванны, душевые кабины и гидромассажные боксы, а также всю необходимую линейку водозапорной арматуры.

Картриджи Равак
В гидробоксах Ravak смесители выполнены из латуни высокого качества с обработкой и плотным покрытием хрома. Они комплектуются только керамическими картриджами. Гарантия на них составляет 5 лет

В изделиях этого бренда сочетаются все характеристики, что обычно требуются пользователю: качество, привлекательный дизайн и, что немаловажно, большой гарантийный срок.

Стоит отметить, что чешская демократичность отразилась на цене изделий, поэтому приборы обзорной фирмы может себе позволить человек с любым достатком.

Причины неисправностей картриджа

Несмотря на высокие гарантийные сроки, предоставляемые производителями водозапорной арматуры, есть факторы, негативно влияющие на их работу и преждевременно выводящие из строя.

К ним относится:

  1. Плохое качество воды. Для того чтобы устранить эту проблему дополнительно устанавливаются фильтрующие элементы, которые необходимо периодически очищать.
  2. Механическое воздействие. При сильном нажатии на рукоятку крана возможны повреждения в виде сломанного штока или трещины в корпусе картриджа.

Поскольку первый негативный фактор проявляется налетными образованиями внутри устройства картриджа, его можно попытаться самостоятельно почистить. При этом не имеет значения к какому типу относится деталь — разборному или литому.

Достаточно будет опустить ее в кипящую воду с лимонной кислотой и проварить несколько минут. Если после этой процедуры, установленный на место дивертор продолжает течь, то потребуется произвести замену.

Замена картриджа
Причиной поломки картриджа может послужить не только высокий коэффициент жесткости воды, но и неправильное обращение с рычагом смесителя. В любом из случаев потребуется замена запорного механизма

Рассмотрим явные характеристики поломок, при которых требуется менять регулирующий узел в душевой кабине:

  1. Течь дает валик на переключателе. В этом случае причиной может быть слабое крепление в нише и потребуется сильнее затянуть гайки. Если проблема не устранена — поможет только смена картриджа.
  2. Не производится переключение режимов. Вероятнее всего, произошел клин распределителя.
  3. Когда вентиль тяжело прокручивается и при этом слышен нехарактерный треск.

Если при демонтаже смесителя из душевой кабины в картридже обнаружены любые дефекты: трещины, поры – это также повод для покупки нового механизма.

Инструктаж по замене

Для смены дивертора, переключающего режимы в кране гидробокса, необходимо соблюдать последовательность действий. И первоочередная задача – перекрыть подачу воды.

Далее снимаем накладку и откручиваем декоративную плашку, расположенную под рычагом. Захват лучше выполнять, подложив влажную ветошь, чтобы не повредить слой блестящего хрома.

Помимо декоративной роли, деталь прижимает блок крана к месту крепления. Откручиваем плоской отверткой или шестигранником 2,5-3 мм.

Такой же принцип работы и у нижнего кольца, которое может быть резьбового или накидного типа. После его снятия, если больше нет фиксирующих элементов, смеситель легко демонтируется.

Можно воспользоваться и вторым вариантом – без демонтажа крана. Все действия по удалению декоративной заглушки и винта крепления ручек на штоке картриджа выполняются аналогично предыдущему методу.

Замена картриджа
Процесс замены смесительного узла в гидробоксе начинается с выкручивания винтового крепления ручек. Некоторые модели смесителей могут иметь декоративные заглушки, поэтому изначально их удаляют, а затем снимают рычаг

С помощью гаечного ключа разбираем переключатель. Если смеситель уже давно эксплуатируется металл может прикипеть и его нужно обработать специальным составом WD-40 и выждать какое-то время. Потом, если не поддастся, углубить канавку винта обычной ножовкой и снять лицевую часть.

Добравшись до картриджа, для его изъятия из корпуса крана нужно отвернуть большую гайку из латуни. Далее можно будет легко вынуть деталь и установить новую.

Однако перед этим оцените посадочное место для дивертора. Если латунное дно покрылось коррозийным налетом и поверхность негладкая при касании, ее потребуется зачистить и обработать герметиком, предварительно просушив.

Сборка крана выполняется в обратном порядке. Также обязательно проводится контроль выполненной работы методом запуска крана и последовательного переключения режимов.

Выводы и полезное видео по теме

Основные виды картриджей, устанавливаемые в гидробоксах, а также проведение замены водозапорной арматуры своими руками подробно рассмотрено в сюжете:

Практические советы по ремонту и замене дивертора в душевой кабине:

Делая выводы, можно сказать, что замена дивертора в санузле не является сложной задачей. Выполнить процесс можно самостоятельно, демонтировав смеситель или оставив его на месте фиксации, что существенно снижает затраченное время на ремонт.

Однако главной задачей остается правильный выбор устройства. Для этого лучше извлечь его и подбирать согласно наглядному примеру.

Если у вас остались вопросы или вы можете дать дельный совет по теме этой статьи, пожалуйста, оставляйте свои комментарии, делитесь опытом, задавайте вопросы в блоке расположенном ниже.
