Монтаж газовых котлов Baxi: схема подключения и инструкция для настройки

Амир Гумаров
Проверил специалист: Амир Гумаров
Автор: Алеся Маркова
Последнее обновление: Сентябрь 2019

В перечне плюсов газового отопительного оборудования Бакси лидирующие позиции занимают безупречная работа, надежность и предельно высокий уровень комфорта эксплуатации. Котлы этой марки заслуженно признаны мировым и отечественным потребителем. Наиболее активным спросом пользуются практичные настенные модели.

Ответственный производитель предупреждает: монтаж газовых котлов Baxi обязаны выполнять представители газоснабжающих компаний. Однако сведения о специфике и этапах работ нужны всем владельцам агрегатов. Ознакомиться с ними не помешает для контроля работы наемных исполнителей и дальнейшей эксплуатации. Согласны?

Мы расскажем о том, как производится установка перерабатывающих газ генераторов тепла от Baxi S.p.A. В представленной нами статье приведены технологические нюансы и особенности настройки. У нас вы найдете рекомендации от опытных газовщиков, следование которым избавит от нарушений в работе и опасных ситуаций.

Специфика оснащения газового оборудования от Baxi

В предложенном покупателю ряду торговых предложений от Baxi S.p.A. есть напольные и настенные агрегаты. Первые приобретают для устройства автономного отопления в просторных загородных домах, производственных или коммерческих объектах. Вторые пользуются успехом у собственников квартир, небольших дач и частных домов малой площади.

И настенные, и напольные модели этой марки выпускают с одним или двумя теплообменниками. Каждый теплообменник предназначен для разогрева среды отдельного контура. Одноконтурные котлы предназначены для подготовки теплоносителя, двухконтурные – обслуживают систему отопления и обеспечивают подачу горячей воды в смесители.

В ассортименте котлов от Бакси есть атмосферные и турбинированные агрегаты. Атмосферные модели снабжены открытой камерой сгорания, турбинированные – закрытой. Первые несколько дешевле и проще в эксплуатации, вторы дороже и сложнее, но значительно безопасней, потому и популярней в среде потребителей.

Устройства контроля работы и защиты

Востребованные на рынке газовые котлы оснащены следующими системами регулировки работы теплогенератора и обеспечения безопасности:

  • Предохранительный термостат. Прибор с датчиком, реагирующим на превышение нагрева воды. Если он фиксирует температуру выше установленного предела, происходит блокировка котла. Отключение его запрещено.
  • Датчик тяги. Устройство, фиксирующее температуру выводимых из котла продуктов переработки газа. Если они выше 90ºС, электронная плата перекрывает подачу газа. Отключать не следует ни при каких обстоятельствах.
  • Датчик ионизации пламени. Электрод, отслеживающий подачу газа в горелку, фиксирующий нарушение в поставке голубого топлива или частичное затухание горелки. В случае обнаружения опасных ситуаций, система блокирует котел.
  • Реле давления потока среды. Система, позволяющая активизировать работу горелки только в случае, если давление обрабатываемой среды превысит 0,5 бар.
  • Защита от промерзания. Устройство, автоматически запускающее котел при понижении температуры до +5ºС и заставляющее его работать, пока теплоноситель для поставки в подающую трубу не нагреется до +30ºС.

Защиту от образования ледяных пробок в системе, наполненной теплоносителем или санитарной водой, не отключают даже тогда, когда от питания отсоединяют все прочие электрозависимые системы агрегата. Двухполюсное устройство отключения позволяет оставлять ее в рабочем состоянии, если котлом какое-то время не пользуются.

Кроме того, котлы оборудованы системами, обеспечивающими постциркуляцию нагретой среды. Т.е. после остановки горелки теплоноситель еще три минуты будет курсировать по контуру отопления. Есть функция, заставляющая циркуляционный насос периодически включаться на 10 мин., если котлом не пользуются больше суток, и еще множество полезных новаций.

Для считывания температурного фона окружающей среды агрегаты снабжаются комнатными и уличными датчиками. С помощью термостатов, к которым они подключены, хозяева обрабатываемых помещений выбирают минимальный и максимальный предел температуры. В соответствии с этими данными автоматика будет запускать и останавливать нагрев теплоносителя.

Специализированные системы агрегатов Бакси

Отличной опцией, внедренной технологически и конструктивно, считают возможность регулировки газового клапана котлов от Baxi. С помощью имеющегося на устройстве винта можно настроить мощность, ориентируясь на содержание СО2 в дымоотводящем канале.

Для точного выполнения калибровки газового клапана производитель оборудования в технической документации к продукции прилагает таблицу. В ней указаны параметры работы агрегата с минимальной и максимальной мощностью, а также с соответствующим числом оборотов вентилятора. Настройщику нужно просто поворачивать винты, пока на дисплее не появиться нужное значение.

Настройка расхода газа
Калибровку газового клапана производят с помощью функции 304, которая на дисплее будет чередоваться со значком “%”. Увеличивают и уменьшают мощность с шагом в 1%

В функционале заложена еще крайне полезная функция – самоочищение дымоходных каналов. Оно производится при работе устройства на полной мощности. Самопроизвольное удаление продуктов сгорания позволяет реже проводить чистку дымохода. К тому же она гарантирует стабильность работы системы и безопасность пользователям.

Предусмотрена функция дегазации – удаления воздуха из системы, которое неизбежно происходит при наполнении контура отопления водой. Пользуются ею перед первым запуском, а также после остановки котла и слива воды на теплый период, когда в работе теплоснабжения нет необходимости.

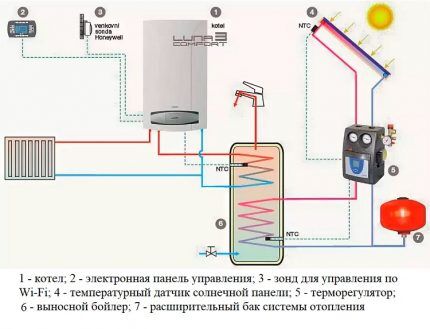

Схема отопления с настенным котлом Бакси
В схему отопления, организованную на базе котла марки Бакси, можно включать выносные накопительные водонагреватели и солнечные панели

Вдобавок к неплохому набору функций прилагается возможность подключения солнечных панелей, реализуемая почти во всех моделях этой марки. Еще включенный в схему отопления котел можно дополнить выносным бойлером, для чего предусмотрены патрубки, и дополнительным насосом.

Тонкости установки и нюансы настройки

Мы уже отмечали, что установкой, подключением, первым запуском и настройкой рабочих параметров газового котла Бакси должен заниматься мастер из организации, с которой заключен договор на поставку голубого топлива и на обслуживание газоперерабатывающих агрегатов. После применения собственных усилий по осуществлению перечисленных этапов утрачивается возможность воспользоваться гарантией.

Все шаги монтажного цикла работ документируются. Владельцам котла выдаются бумаги, в которых указано, кто и что устанавливал и подключал. В случае обнаружения неисправности устранением ее будет заниматься исполнитель. При выявлении заводского брака, что происходит крайне редко, все проблемы по замене и ремонту решает газовая служба.

Отметим, что эти газовые теплогенераторы допускается устанавливать в отопительные контуры с любыми отопительными приборами. Не составляют исключение и теплые полы, но для их работы мощность котла следует настроить на 65ºС на входе в подающую трубу. Подходят они и для одно-, и для двухтрубных отопительных контуров, для тройниковых и лучевых вариантов.

Шаги подключения котла к коммуникациям

Перечислим поэтапно, что должны сделать газовщики во время установки и подключения котла на газу марки Бакси.

Условно весь цикл работ можно разделить на три основные части, это:

  • Подготовка строительных конструкций и коммуникаций. Укрепление конструкций по мере надобности. Прокладка линий для подключения, если в них есть необходимость.
  • Навешивание котла на стену и подключение к коммуникациям. Чисто механическая работа, требующая точного соблюдения схемы и рекомендаций изготовителя агрегата.
  • Выполнение первого запуска и настройки рабочих параметров. Осуществление первого запуска – обязанность представителей газовой компании. Настройки пользователь может задать сам.

Все действия производятся в досконально продуманном и четко отработанном изготовителем котла порядке.

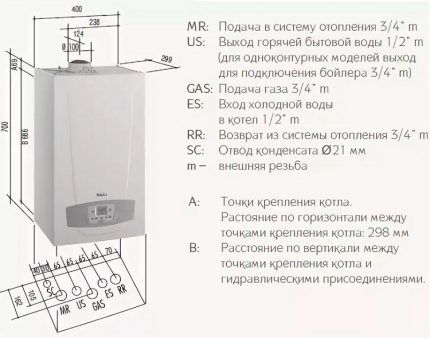

Монтажная схема установки конденсационного котла
Монтажную схему производитель оборудования для нагрева теплоносителя и горячей воды прилагает в комплектации к агрегату. В подключении коммуникаций нужно четко следовать указаниям

Подготовительный период включает:

  • Осмотр помещения для подтверждения возможности установки оборудования, использующего газ.
  • Составление договора на производство работ с приложением схемы подключения газового котла с логотипом Бакси и точно просчитанной сметой. В ней должны быть указаны расценки работ и стоимость материалов, приобретенных компанией для монтажа генератора тепловой энергии.
  • Чистка послужившей системы отопления и ГВС от минеральных отложений и загрязнений, оседающих на стенки трубопроводов и приборов во время эксплуатации. Производится любым доступным химическим средством.
  • Прокладка коммуникаций к месту установки котла. К одноконтурным подводят только линии отопления и газоснабжения, к двухконтурным – ветки отопления, газо- и водоснабжения.
  • Установка на каждую коммуникационную линию запорных кранов. Они нужны для отключения агрегата на случай ремонта, аварии, замены.
  • Монтаж фильтра-грязевика на обратную трубу системы отопления. Он требуется для сбора минерального осадка, который мог остаться после чистки и будет формироваться при нагревании воды.
  • Подводка отдельной линии электропитания. Она используется для того, чтобы параллельно с прибором не подключалось другое электрооборудование, что создает угрозу короткого замыкания с пожароопасными последствиями.

Подключение коммуникационных систем производится с обязательным использованием уплотнителей. Все работы должны производиться согласно сантехническим нормативам.

Оптимальное расположение электророзетки относительно газового котла 30-50 см от корпуса. Ее установка и прокладка ветки электропитания выполняется в соответствии с ПУЭ. Кроме того, оборудование необходимо обязательно заземлить, применяя трехжильный кабель с заземляющими проводом.

Подключение котла Бакси к электропитанию
Так как для работы нагревателя горячей воды и теплоносителя от Бакси требуется электропитание, необходимо проложить к месту установки котла отдельную электролинию. Она должна проходить на расстоянии 30-50 см от корпуса

В перечень мероприятий по установке котла входят:

  • Крепление котла. Производится на стене с достаточной для этого несущей способностью. Фиксируют агрегат анкерными болтами, при необходимости закрывают стену негорючей отделкой, если она выполнена из возгораемых материалов.
  • Подключение трубопроводов к котлу. Выполняется в соответствии со схемой, приложенной производителем к техпаспорту.
  • Сборка дымохода. Подключение дымовых труб к котлам Бакси производится только креплениями, приложенными изготовителем агрегата.

К турбинированным моделям, оборудованным закрытой камерой сгорания, подключают либо коаксиальную трубу, либо обычную трубу вкупе с трубой подачи воздуха в закрытую горелку. Первый вариант проще, но дороже в плане приобретения коаксиальной системы. Однако не факт, что монтаж двух каналов для поставки воздуха и отвода дыма в итоге обойдется дешевле.

К атмосферным моделям с открытой камерой сгорания подключают обычную дымовую трубу. Вывод продуктов переработки голубого горючего производится либо через стену в уличное пространство, либо в коллективный дымоход многоквартирного дома.

Дымоход с конденсатосборником
Дымоходы к газовым котлам с логотипом Бакси присоединяют с применением крепежа, имеющегося в комплектации прибора. Турбинированные модели оснащают коаксиальными типами дымоходов, атмосферные – обычными, которые рекомендовано дополнять конденсатосборниками

Колена дымоходов позволяют вывести этот канал в любом направлении через стену. Отметим, что через стены выводят преимущественно в многоэтажках, этажность которых не превышает пяти уровней. В частных домах предпочтительно сооружать вертикальные дымовые каналы.

По завершению монтажных работ переходят к осуществлению первого запуска и выполнению настройки.

Запуск и пуско-наладочные мероприятия

Для первого запуска газовый котел и обрабатываемые им контуры наполняют транспортируемой по ним средой. В отличие от большинства настенных моделей, способных нагревать только воду в качестве теплоносителя, агрегаты Бакси могут наполняться антифризом – водным раствором пропиленгликоля с антизамерзающими присадками.

Процесс заполнения теплоносителем котла и отопительного контура производится через патрубок, расположенный в нижней части агрегата. После наполнения стравливают воздух, затем при необходимости пополняют объем теплоносителя тем же путем.

Подготовка к настройке котла Бакси
После подключения котла к коммуникационным веткам его и связанные с ним системы заполняют водой. Затем подключают к электросети и открывают доступ газу. Теперь можно настраивать

Выполнение пуско-наладочных мероприятий предваряют следующие действия:

  • Проверка давления в системе. Оно должно соответствовать рекомендованным значениям в 1-1,5 бар.
  • Подключение котла к электропитанию.
  • Подача газа в камеру сгорания, для чего нужно на входе газовой трубы перед котлом открыть желтый кран.

Бывает, что при первом включении агрегат блокируется из-за наличия воздушных карманов в трубах. В случае с котлами Бакси стравливать пробки вручную не нужно, система сама удалит их. Надо только еще раз нажать кнопку пуска и держать ее 2 секунды, пока работа горелки не активизируется.

Рабочие параметры задают при помощи электронной панели, расположенной на лицевой стороне котла. Для выбора режима работы отопления есть кнопка со стилизованной батареей, для ГВС – кнопка с краном.

Производят настройку работы газового котла Baxi в соответствии с единым алгоритмом:

  • Выбирают кнопку, отвечающую за отопление или подготовку санитарной воды.
  • Действуют кнопками +/-, чтобы задать подходящий режим.
  • Нажимают кнопку Power, чтобы электронное управление запомнило заданный параметр.

Если процедура задачи рабочих характеристик завершилась успешно, на дисплее отображается надпись «МЕМ». Это значит, что котел будет работать, соблюдая именно эти настройки до тех пор, пока пользователь не решит внести изменения.

Простейшие шаги настройки котла
Азы настройки котла освоит совершенно несведущий в тонкостях исполнитель. Нужно просто выбрать функцию, а затем значение, увеличивая или уменьшая изначальный показатель

Нежелание запоминать только что выбранный параметр нужно подтвердить, нажав кнопку «i». Воспринявшая отказ от изменений система сообщит об этом надписью на дисплее «ESC».

Для того чтобы выбрать и задать характеристики работы котла, кнопки удерживают по 6 секунд. Для отображения текущей информации о работе агрегата на кнопку «i» нужно жать 5 секунд. Если функция «INFO» активизирована, дисплей отображает «А00», вместо которой появляется температура на выходе из котла нагретого теплоносителя.

Затем нужно проверить динамическую величину давления газа на входе в газовую горелку. При потреблении магистрального топлива она должна составлять 20 мбар. При использовании баллонной смеси с преобладанием пропана значение динамического давление должно быть 37 мбар. Измерения проводят, подключив манометр к штуцеру газового клапана.

Далее настраивают максимальную и минимальную величину давления при помощи регулятора. В этом деле, опять же, используют газовый клапан, к штуцеру которого подключают чувствительный манометр, фиксирующий изменения в мбар. Значения подбирают согласно данным, приведенным в таблице производителем. Они зависят от модели и от типа газа, который предстоит перерабатывать котлу.

Настройка необходимого давления подачи газа
Настройку рабочих характеристик давления газа производят простейшим образом – путем поворота регулировочных винтов. Величина давления зависит от используемой газовой смеси

Предложенные потребителю газовые нагреватели теплоносителя и горячей воды от Бакси изначально настроены на переработку магистрального газа. Если котлу предстоит «трудиться» в автономной системе с группой баллонов или газгольдером, то перед выполнением всех перечисленных настоек производится замена форсунок. А после меняют напряжение на модуляторе с выбором параметра F02.

Рекомендации по сокращению эксплуатационных расходов

Если все эксплуатационные настройки выполнены в соответствии с приведенными производителем табличными данными, то оборудование будет весьма экономно расходовать энергию, вырабатывая необходимое тепло в нужном хозяевам объеме.

Для этого следует:

  • Выбрать для систем с радиаторами или термосифонами температуру теплоносителя на выходе из котла +60ºС. Увеличивать ее стоит только в том случае, если при работе агрегата комфортное тепло в помещении так и не было получено.
  • Регулировать температурные режимы в соответствии с инструкциями производителя и назначением помещения. Для обогрева спален и прочих редко посещаемых комнат температуру отопления можно выбрать ниже средней.
  • Не превышать температурного фона, рекомендованного изготовителями включенных в схему приборов отопления.
  • Использовать комнатный и уличный датчик температуры, фиксирующий повышение/понижение температуры. Связанный с ними термостат будет самостоятельно запускать/останавливать котел по мере надобности.
  • Настраивать температуру теплоносителя по часам с помощью таймера. Ночью, к примеру, ее можно понизить на 3-5 ºС.

Следует помнить, что повышая температуру в обрабатываемой комнате всего на 1º, мы увеличиваем расходы сразу приблизительно на 6%.

Для того чтобы не менять постоянно настройки температуры теплоносителя в осенне-весенний непростой период, лучше поставить уличный датчик температуры. Если не попадается подходящая модель или нет средств на покупку оригинала, можно соорудить вот такой самодельный приборчик:

В случае длительного отсутствия котел от питания лучше отключить, но при этом систему защиты от промерзания выключать не стоит. Ее отключают только на летний период, во время которого от функции отопления отказываются, полностью отключая одноконтурную модель и переводя на поставку горячей воды двухконтурный вариант.

Для того чтобы сэкономить на отоплении не стоит закрывать радиаторы экранами и тяжелыми портьерами. Они нарушат нормальную циркуляцию воздуха и заставят котел работать на всю мощность без явной на то причины.

Также производитель оборудования не советует совершать микропроветривание в помещениях, держа фрамуги постоянно приоткрытыми. Лучше окно распахнуть настежь и проветрить «залпом», чем длительное время искусственно занижать показания комнатного температурного датчика. Проверено на практике, что так экономнее.

При использовании функции подготовки воды лучше изначально выбрать комфортную для использования температуру, не рассчитывая на смешивание нагретой и холодной воды в смесителе. Поверьте, благодаря такому решению вырабатываемая генератором тепловая энергия не будет тратиться впустую. К тому же на внутренних стенках не будет оседать известковый налет.

Выводы и полезное видео по теме

Этапы монтажа, подключения и настройка котла от Baxi наглядно продемонстрирует следующий видеоролик:

Сведения о процессе монтажа настенного котла Бакси и правилах его подключения нужны для контроля приглашенных исполнителей. К сожалению не все из них радуют добросовестным отношением к работе и знанием всех нюансов. Если владелец использующего газ агрегата заботится о собственной безопасности и нормальной работе прибора, изложенная нами информация не будет лишней.

Хотите рассказать о том, как монтировали и настраивали котел с логотипом Бакси в вашем доме или на даче? Располагаете полезной информацией по теме, которая пригодится будущим владельцам агрегата? Оставляйте, пожалуйста, комментарии в находящейся ниже блок-форме, размещайте фото по теме статьи, задавайте вопросы.
