Как выполняется установка септика “Тверь”: обзор технологии монтажа

Николай Федоренко
Проверил специалист: Николай Федоренко
Автор: Инна Алексеева
Последнее обновление: 25 Марта 2019

Владельцы дачных домиков и загородных домов сталкиваются с проблемой очистки и утилизации стоков. Способов решения вопроса существует немало, но лучшим можно считать монтаж септика, который способен удалить до 80% загрязнений из сточных вод.

Среди подобных агрегатов хорошо себя зарекомендовали локальные сооружения “Тверь”, обеспечивающие многоступенчатую очистку отходов.

Но, согласитесь, прежде чем решиться на покупку, надо узнать, как работает агрегат, как производится установка септика Тверь, и каковы особенности его эксплуатации.

Все эти моменты подробно изложены в статье. Приведенная информация поможет определиться с подходящей моделью септика, самостоятельно осуществить монтаж и запуск агрегата.

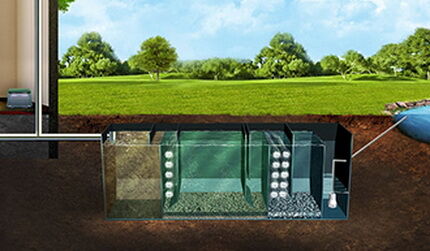

Принцип работы септика

Очистное оборудование под маркой “Тверь” представляет собой септик аэрационного типа с достаточной высокой производительностью.

Используется в любых грунтах при разном уровне грунтовых вод.

Как проводится установка септика Тверь
Септик Тверь производит многоступенчатую очистку канализационных стоков, благодаря чему переработанная жидкость может сбрасываться в грунт или канализационную траншею, может применяться для полива растений

Все модификации устройства включают в себя шесть основных элементов.

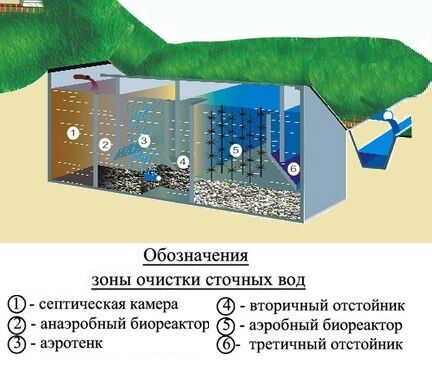

Схема устройства септика Тверь
Принцип действия локальной станции очистки основан на природных явления: процессе механической сепарации стоков, биологической переработке бактериями, окислении кислородом (+)

Разберем каждый элемент отдельно:

  • Первичный отстойник. Он принимает стоки с включением твердых фракций. Анаэробные бактерии сбраживают поступившую канализационную массу. Тяжелые крупные включения оседают на дно емкости. Более легкие частицы поднимаются в верхнюю часть отстойника и вместе с жидкостью переливаются во второй отсек устройства.
  • Биореактор. Здесь проходят процессы превращения трудно окисляемой фракции в легко окисляемую. Под воздействием гравитационных сил тяжелые включения движутся в биореакторе сверху вниз, постепенно подвергаясь изменениям.
  • Аэротенк. В этой зоне поступающая из нижнего отсека биореактора легко окисляемая фракция смешивается с биологически активным илом, в котором присутствуют аэробные бактерии. Процедура производится путем продувания воздухом илистых отложений через весь аэротенк. Для повышения эффективности работы аэратора в емкость добавляется керамзит.
  • Вторичный отстойник. Собирает керамзитовые шарики и илистую пенку. Здесь происходит отделение керамзита, который собирается в нижнем отводе и направляется обратно в аэротенк. Осветленная жидкость накапливается в верхней части емкости, откуда отводится в следующую зону.
  • Аэротенк-биореактор. Сюда поступают частично очищенные стоки с минимальным количеством твердых включений. Здесь они разлагаются на газ и воду. Происходит это под воздействием аэратора, через который нагнетается воздух. Твердые частицы стремятся опуститься на дно емкости, пузырьки воздуха не позволяют им это сделать. Они подхватывают элементы твердой фракции, поднимают их вверх, откуда частицы вновь опускаются вниз. Процесс повторяется до полного разложения органики.
  • Третичный отстойник. В этот отсек поступает почти полностью очищенная жидкость. Она содержит только частички известняка, с которыми смешалась в аэротенке. В отстойнике они опускаются вниз, а чистая вода поступает в отводную трубу и выходит из септика.

Для ускорения процесса разложения на дно отсека закладывается дробленый известняк так, чтобы аэратор находился под слоем материала. Осадочная порода хорошо адсорбирует твердую фракцию сточных вод и задерживает фосфаты, которые содержатся в моющих средствах.

Монтаж септика Тверь
В отсеки септика Тверь дополнительно засыпаются керамзитовые шарики, известняк, а также устанавливаются фильтры ершового типа

Модельный ряд очистного оборудования

Производитель выпускает восемь различных по объему моделей септика. Они могут обработать от 0,75 до 10 м3 /сутки. К примеру, наиболее производительная модификация Тверь 10 предназначена для переработки сточных вод, поступающих от небольшого кафе или гостиницы.

Самая малая производительность у Твери 0,75. Этот септик предназначен для обслуживания жилых домов, в которых проживает не более 3 человек.

Помимо производительности оборудование отличается и конструкционными особенностями. Выпускается порядка четырех-пяти модификаций каждой модели, различающихся габаритами корпуса, количеством компрессоров и т.п.

Варьируется и место расположения входной трубы, которая может располагаться на глубине 0,6 м или 0,3 м. В зависимости от этого изменяются размеры и форма смотрового колодца.

Модификации септика Тверь для дачи
Модельный ряд септиков марки Тверь ориентирован на разницу в объеме перерабатываемых стоков. Процесс монтажа модификаций в целом похож, но в зависимости от модификации устройства возникают некоторые нюансы

Конструктивные особенности септиков обозначаются буквами, которые присутствуют в названии моделей. Например, модификации с буквой П изготовлены из полипропилена. Входная труба в этих моделях располагается на 0,34 м выше уровня грунта.

Вариации с отсеком под дренажный насос маркируются ПН. Септики с отделением под фекальный насос обозначаются НП, а маркировка НПН говорит о наличии сразу двух насосных отсеков.

Где разместить установку: нормы и правила

Септики относятся к числу потенциально опасных для экологии объектов. На их установку требуется разрешение от СЭС. Чтобы его получить, нужно составить проект размещения оборудования, в котором должны быть учтены все действующие требования и нормативы.

Если все соответствует нормативам, разрешение будет получено. В проекте учитывается не только место расположения установки, но и ее объемы.

Последний показатель не должен быть меньше, чем трехдневный максимальный объем стоков. Место, где устанавливается септик, нужно максимально удалить от колодца или от скважины, если они есть на участке.

Несмотря на то, что оборудование для очистки герметично, теоретически возможно возникновение аварийной ситуации, в результате которой стоки могут попасть в водоносный слой.

Как провести установку септика Тверь без использования техники
Расстояние от фундамента жилого дома до септика по нормативам должно быть не менее 5 м, но для ЛОС с принудительной откачкой очищенных стоков делается исключение

Во избежание подобных проблем нормативы регламентируют расстояние от очистной установки до скважины или колодца для каждого типа грунта. Минимальное составляет 20 м.

В среднем, при наличии на участке суглинистого, супесчаного или песчаного грунта это расстояние составляет от 50 и до 80 м. Существуют определенные нормы, действующие при укладке водопроводных труб. Их нужно размещать на расстоянии не менее 10 м от септика.

Так полностью исключается риск загрязнения воды в случае разгерметизации трубопровода. Еще один нюанс: выбирая участок для установки септика, нужно помнить, что относительно источника воды уровень его расположения должен быть ниже.

Кроме того, следует учесть и нормы, регламентирующие расстояние между очистными сооружениями и местом проживания людей. От фундамента дома до септика должно быть не менее 5 м.

Однако слишком большое расстояние между объектами крайне нежелательно, поскольку длинный канализационный трубопровод больше подвержен риску засоров. Важно правильно выбрать оптимальную длину сооружения. В случае использования модификации септика Тверь с принудительной откачкой технической воды можно размещать его ближе к дому.

Вентиляционный стояк в таких случаях устанавливается на входе в наружную ветку канализации и крепится к стене дома. Подводящая канализационная труба может быть около 1 м.

Тип сброса и протяженность выходящей трубы зависит от геологической и гидрогеологической обстановки на конкретном участке. В любом случае наружная канализационная сеть обязательно оснащается ревизионными колодцами.

Монтаж септика Тверь
Септик потенциально опасен для окружающей среды, поэтому размещать его нужно с учетом требований действующих нормативов (+)

Нужно помнить, что при выборе места размещения септика должны быть учтены интересы не только владельца земельного участка, но и его соседей. Поэтому расстояние от установки до забора не может быть меньше, чем 2 м.

Если неподалеку проложена дорога с достаточно интенсивным движением, септик нельзя устанавливать к ней ближе, чем на 5 м. Расстояние от фундамента хозяйственных построек любого назначения до септика не должно быть меньше 1 м.

Профессионалы советуют планировать установку очистного оборудования на участке с мягким грунтом, что существенно облегчит земляные работы. Кроме того, нужно позаботиться, чтобы был обеспечен свободный доступ к устройству для проведения его регулярного технического обслуживания.

Все вышеперечисленные требования обязательно следует учесть при выборе места для септика.

Как определить водопоглощение грунта

Прежде, чем устанавливать новый септик, желательно выяснить, насколько хорошо грунт на участке впитывает воду. От этого во многом зависит способ отведения очищенных стоков.

Специалисты рекомендуют провести тест на водопоглощение, который достаточно просто выполнить самостоятельно. Он же поможет определить уровень грунтовых вод, что очень важно при обустройстве таких сооружений.

Для проведения теста последовательно выполняем следующие мероприятия. Сначала бурим шурф или копаем яму глубиной ниже уровня промерзания грунта. В среднем это примерно 1,5 м. Вынимая из раскопа отвал, стараемся определить тип: суспесь, песок и т.п.

В процессе копки в яме может появляться вода. Это значит, что вскрыт первый от дневной поверхности насыщенный водой слой.

Монтаж септика Тверь
Проводить тест на водопоглощение необязательно, но желательно. Особенно если планируется отведение очищенной жидкости на фильтрационные поля, поскольку с помощью теста легко рассчитать их объем

Обычно на такой глубине вскрывается верховодка, которая появляется в период обильного выпадения осадков и снеготаяния. Если она появилась на глубине выше 1 м, то от емкость нужно будет установить на 15-20 см выше рекомендованного уровня.

Дно котлована нужно будет залить бетонной стяжкой и, не дожидаясь отвердения раствора, установить в стяжку монтажные петли. Они нужны для якорения емкости – для закрепления ее к бетонной плите тросом, что предотвратит всплытие в период паводков.

Если на дне показался глинистый грунт, очищенную сточную массу нужно будет отводить в сточную канаву. Суглинки и супеси не пропускает воду, поэтому для сброса придется устраивать довольно протяженный трубопровод, а для стимуляции движения жидкости по нему надо будет приобрести насос.

Если дно и стенки вашей разведочной выработки сложены песками с тонкими прослойками супеси и суглинка, нужно определить фильтрационные качества грунта. Для этого в шурф или скважину нужно залить воду, фиксируя объем жидкости и время, которое ушло на ее впитывание.

Возможно, что жидкость не впитается полностью, а неподвижно установится на каком-либо уровне. Значит, ниже она уже не уйдет или будет слишком медленно впитываться. Операцию по заливке проводим 5 или 6 раз, чтобы получить более объективные данные по водопоглощению. Каждый раз определяем объем залитой жидкости и скорость ее впитывания.

Может оказаться так, что на дне шурфа будет стоять вода. Если она не уйдет и через несколько часов, можно считать, что так будет постоянно. Значит, под слоем вскрытого вами песка залегает глинистый пласт, который не пропустит жидкую составляющую стоков.

Фильтрационные свойства необходимо учитывать при принятии решения о способе отвода очищенных стоков. К примеру, фильтрующий колодец на глинистых породах обустраивать нет смысла, потому что жидкость из него уходить не будет.

Нельзя его сооружать, если между условным дном грунтового фильтра и кровлей залегающего ниже водоносного пласта расстояние меньше метра.

Для устройства на глинистом основании не подойдут поля фильтрации, представляющие собой систему труб с отверстиями, через которые в окружающий грунт просачивается очищенная вода. Их прокладывают в песчаных грунтах, хорошо впитывающих сброшенную из системы жидкость.

По аналогии с устройством поглотительного колодца между низом перфорированных труб и водонасыщенным пластом должно быть не менее метра.

Схема установки септика Тверь со сбросом в канаву
Если есть возможность вывести очищенные стоки в придорожный кювет или общественную сточную канаву, задача по их отведению значительно упрощается и удешевляется

Способы отведения очищенных стоков

Перед установкой септика Тверь важно определиться с методом отвода очищенной воды. Предполагается, что вариантов может быть несколько. Нужно только правильно выбрать оптимальный для своего участка метод.

При этом учитывается множество факторов: особенности конкретной модели септика, тип грунта, глубину монтажа оборудования, наличие/отсутствие дренажной канавы и другое.

Отведение технической воды самотеком

Очистные сооружения Тверь обеспечивают высокую степень очистки сточных вод, поэтому допускается организация сброса жидкости в грунт, придорожный кювет или использование ее для технических нужд, например, для полива.

Отведение самотеком – самый бюджетный вариант. В этом случае может использоваться самый недорогой прибор из модельного ряда септиков соответствующей производительности без каких-либо дополнений в виде насоса.

Самое главное условие успешной работы системы в случае движения самотеком – точка сброса очищенных стоков должна располагаться ниже уровня выходного патрубка септика. При этом должны соблюдаться все рекомендуемые уклоны трубопровода на пути к участку сброса.

Возможно подключение к септику не одного, а нескольких строений. Но и в этом случае все вышеуказанные условия должны быть соблюдены.

Сброс очищенной жидкости с использованием насоса

Если точка сброса осветленных стоков находится выше уровня выходного патрубка септика, можно использовать вариант с подключением насоса. Желательно, чтобы приобретенная модификация септика Тверь имела насосный отсек.

С насосом будет намного проще обустроить отведение очищенной массы на большие расстояния для утилизации за пределами населенного пункта.

Если уже купили конструкцию, предназначенную для вывода  воды самотеком, придется приобретать дополнительное оборудование.

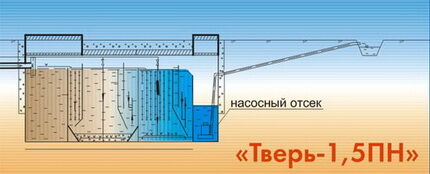

Септик с насосом
Для принудительного водоотведения используются специальные модификации с насосным отсеком. Если расстояние, на которое подается жидкость, велико, требуется больший объем насосного отсека (+)

Это может быть дополнительный накопительный модуль или кессон, откуда и будет перекачиваться очищенная вода. Расходы на их покупку, обслуживание и монтаж существенно увеличат стоимость всего проекта.

Надо помнить, что вертикально ориентированные септики не имеют модификации с насосным отсеком. При использовании насосного метода отведения воды дальность ее подачи ограничивается только производительностью насоса.

Отведение технической жидкости в фильтрующий колодец

Предполагается, что вода будет подаваться самотеком или насосом в специальный поглотительный колодец. Эта конструкция представляет собой самостоятельное водоотводное сооружение, в котором происходит еще и дополнительная очистка жидкости.

Обустройство такого колодца возможно только в песчаных грунтах, торфах и пластичных супесях с незначительным содержанием частиц глины.

Монтаж септика Тверь
Отвод очищенной жидкости в поглотительный колодец на глинистых грунтах невозможно. Условное дно сооружения должно находиться в супеси или песке, чтобы жидкость из него уходила. Доочистку стоков проводит слой щебенистой или гравийной засыпки с песчаным заполнителем, можно грунтового фильтра не менее метра (+)

В суглинках и твердых супесях обустройство такой системы бессмысленно, поскольку вода из нее уходить не будет. Глубина сооружения должна быть такой, чтобы между верхом щебенистого фильтра и входным патрубком был минимум метр, необходимый для нормальной аккумуляции и фильтрации стоков.

Выведение очищенной воды на фильтрационное поле

В этом случае прошедшая очистку жидкость будет сбрасываться на дренажное фильтрационное поле. Сооружение поможет равномерно распределить техническую воду и произведет ее дополнительную очистку.

Размеры фильтрационного поля зависят от производительности септика и должны определяться специалистами. Ошибки в расчетах неизбежно приведут к нарушениям в работе септика.

Такой способ отведения очищенной воды категорически не подходит для участков с характерными сезонными паводками. В таких ситуациях дрены будут подтопляться весной/зимой и окружающий грунт не сможет принимать стоки.

Жидкость начнет застаиваться, из-за чего прекратится сброс, как следствие, септик не будет работать. Помимо этого  застоявшаяся вода станет источником неприятного запаха и заражения грунтов и воды на участке.

Подготовка к монтажу септика

Определившись со способом отвода очищенных стоков, нужно обустроить участок для их приема: дренажную канаву, фильтрационный колодец или поле. Еще один важный момент: подготовка участка входа стоков в септик.

Если канализационный вывод из здания находится достаточно глубоко, возможно придется обустроить насосную станцию. В нее самотеком будет поступать загрязненная жидкость.

Монтаж септика Тверь
Представленная на рисунке схема с канализационной станцией используется только в случае чересчур заглубленного положения вывода канализации из здания

Далее фекальным насосом она будет перекачиваться в септик для очистки. Насосное оборудование не понадобится, если канализационный вывод не слишком заглублен.

В большинстве случаев не понадобится и специальное оборудование для монтажа септика Тверь. Его вес невелик. Самый большой корпус с полной «оснасткой» в виде керамзита, известняка и т.д. весит около 390 кг, что позволяет опустить его в котлован силами нескольких человек.

Конечно, более комфортно работать со спецтехникой, но при необходимости можно справиться  и без нее. Монтажная глубина котлована невелика. Для стандартных моделей составляет всего 1,65 м, что значительно облегчает работы.

Именно поэтому марку Тверь охотно выбирают для установки на участках с высоким УГВ. Выкопать котлован можно силами спецтехники или самостоятельно.

Технология монтажа очистного оборудования

Работы начинают с подготовки котлована под септик. Его размеры должны на 0,3-0,4 м превышать габариты установки. Дно ямы выравнивается и утрамбовывается. На него укладывается подушка из уплотненного песка или щебня высотой порядка 15 см.

Теперь выполняем подводку к септику. Укладываем трубы диаметром 100 мм с уклоном не меньше 0,02 или 2 см на один погонный метр. Желательно проложить магистраль без поворотов.

Монтаж септика Тверь
Правильность расположения септика внутри котлована постоянно контролируется при помощи уровня

Если они все же есть, их нужно выполнять внутри ревизионного колодца. Диаметр сооружения должен составить 70 см, радиус лотка – 30 см.

Если трасса трубопровода пересекает пучинистые грунты, их надо будет извлечь на глубину 40 см от нижней кромки трубы и заменить уплотненным песком. Места подключения труб канализации к патрубкам герметизируются.

Домашнюю канализацию необходимо обустроить одним или двумя канализационными стояками. Без нее корректная работа септика невозможна.

Выходящий через крышу вентиляционный стояк канализации ни в коем случае не должен соединяться с внутридомовой системой вентиляции. Его соединяют с канализационной разводкой здания.

Внутри траншеи рядом с подводящей трубой укладывается воздуховод от компрессора. Он должен быть проложен с небольшим уклоном в сторону септика. Здесь же укладывается и кабель электропитания. Аналогично обустраиваем отводящую магистраль.

Ее уклон зависит от выбранного способа очищенной воды. Например, если она уходит самотеком, уклон трубы выбирается не меньше 0,01, т.е. 1 см на погонный метр.

Если выбрана принудительная откачка жидкости, уклон должен быть «обратным». То есть при остановке насоса вода должна возвращаться в септик. После того, как работы по обустройству трубопроводов завершены, можно приступать к установке корпуса устройства.

Монтаж септика Тверь
Все подключения выполняются максимально аккуратно и тщательно. Течей быть не должно, иначе сооружение утратит свою герметичность

Емкость опускается в котлован и аккуратно устанавливается на основании. При помощи уровня нужно проверить горизонталь установки. При обнаружении нарушений следует их исправить, подсыпав песка под край корпуса.

Далее проводится якорение емкости. Для этого на корпусе есть специальные пригрузочные выступы в торцах. Затем к устройству подключаются все подведенные коммуникации, включая и электричество.

Теперь нужно заполнить корпус до уровня водосливов чистой водой. Одновременно с заполнением следует проводить наружную засыпку корпуса чистым песком без глинистых включений. Засыпка проводится со всех сторон на высоту порядка 30 см.

Важно контролировать правильность проведения монтажа с помощью уровня. Корпус должен стоять строго по горизонтали. Далее можно приступать к утеплению септика.

Верхняя часть устройства накрывается любым утеплителем. Чаще для этих целей используют минеральную вату. Она закрепляется на корпусе, после чего производится засыпка септика грунтом.

Для пробного пуска в септик подается сточная вода с одновременным включением компрессора в работу. Важное условие выполнения операции – плюсовая температура воздуха на улице.

Монтаж септика Тверь
На заключительном этапе монтажа в септик устанавливается необходимое стандартное и дополнительное оборудование

Температура стоков, использующихся для первого пуска, не должна быть ниже 12ºС, иначе устройство не «сработает». Затем нужно запустить систему аэрации и, руководствуясь инструкцией, отрегулировать подачу нужного объема воздуха в соответствующие отсеки оборудования.

Если все было сделано правильно, то через 3 или 4 недели жидкость на выходе из септика достигнет заданной степени очистки.

Чтобы убедиться в этом, нужно будет несколько раз отобрать пробы и провести их анализ. Внешне жидкость должна быть прозрачной, без запаха, окраски и каких-либо видимых включений. Если степень очистки недостаточна, работу септика нужно отрегулировать.

Самостоятельно это сделать вряд ли удастся, лучше всего пригласить специалистов сервисной службы компании-изготовителя очистного оборудования.

Выводы и полезное видео по теме

Как устроен и работает септик Тверь:

Самостоятельный монтаж локальной станции очистки стоков Тверь:

Особенности монтажа септика Тверь в зимний период:

Септики “Тверь” – практичное решение проблемы утилизации канализационных стоков. Это достаточно сложное оборудование с высокой степенью очистки сможет эффективно работать только при условии грамотного монтажа и пуско-наладки. Если возникают сомнения в собственных силах, лучше обратиться за помощью к специалистам.

Имеете опыт установки или эксплуатации септика “Тверь”? Пожалуйста, поделитесь информацией с нашими читателями, расскажите об особенностях монтажа и обслуживания агрегата. Оставлять комментарии можно в форме, расположенной ниже.
