Газовые баллоны из композитных материалов: плюсы и минусы евробаллонов для газа

Если нужна емкость для хранения сжиженного газа, обязательно следует рассмотреть такой вариант как композитный газовый баллон. Это современная разработка, которая позволяет хранить горючую смесь наиболее безопасным способом. Кроме того, такие баллоны очень удобны в эксплуатации.

Предлагаем ознакомиться со статьей, в которой подробно рассмотрены конструктивные отличия устройства и принцип работы. Для совершения взвешенной покупки у нас приведены положительные и отрицательные стороны полимерного евро-резервуара для газа. Безопасную эксплуатацию обеспечит соблюдение изложенных нами правил.

Принцип работы и устройство

Для изготовления евробаллонов используют стекловолокно и эпоксидную смолу. Чтобы сделать колбу, на специальную форму наматывают нить, выполненную из высококачественного стекловолокна. Потом эту плотную намотку тщательно пропитывают эпоксидной смолой. Состав обрабатывают отвердителем.

После того, как колба полностью затвердеет и приобретет необходимую прочность, можно продолжать дальнейшие работы. В подготовленные разъемы вставляют вентили, клапана и другие регулирующие работу емкости устройства.

Сверху надевают съемный кожух из пластика, снабженный ручками для переноски баллона. Эту решетчатую оболочку при необходимости можно снимать или заменять.

Для производства композитных газовых баллонов используются высококачественные материалы, современное оборудование и новейшие технологии, чем объясняется высокая стоимость устройств этого типа

Полипропилен, из которого изготовлены такие емкости, полностью безопасен по отношению к окружающей среде. Такой материал не сложно утилизировать, для этого не нужны дорогостоящие специальные процедуры. При желании материалу можно придать практически любую окраску.

Некоторые компании заказывают партию емкостей с уникальным дизайном ради корпоративного стиля или для практических нужд, например, чтобы различать баллоны с различным содержимым или предназначенные для разных подразделений и т.п. Высокие требования экологической безопасности — одно из главных условий при производстве композитных газовых баллонов.

Для изготовления колбы евробаллона используют нить из высококачественного стекловолокна, которую плотно наматывают на заготовку, а затем пропитывают эпоксидной смолой

Например, используется только стекловолокно, при изготовлении которого не применялось такое опасное вещество, как бор, улучшающий характеристики материала без больших затрат. Для производства композитных колб берут стекловолокно, которое изготавливают с более безопасным заменителем бора.

Полученный в результате композитный материал не тускнеет, не выгорает и сохраняет однородную прозрачность, поскольку остается устойчивым к воздействию ультрафиолетового излучения в течение длительного времени. Небольшое изменение цвета колбы из композитов может произойти лишь спустя несколько лет после начала эксплуатации.

Легкий вес газового баллона из композитных материалов позволяет транспортировать емкость без особых усилий. Цвет изделия можно варьировать в зависимости от предпочтений заказчика

Но даже в таком случае остальные функциональные характеристики баллонов не изменятся. Выпускное отверстие газовых баллонов, которые выполнены из композитных материалов, обычно стандартизовано по типам EN 11363, EN 629 или DIN 477. Входной клапан 25Е позволяет без проблем выполнять заправку емкости доступными средствами.

Евробаллоны сопротивляются разрыву гораздо лучше, чем металлические емкости в аналогичных условиях. Чтобы взорвать композитный баллон понадобится создать внутри него усилие, примерно в два раза превышающее показатели, при которых взрываются обычные газовые баллоны.

Хотя в соответствии с требованиями ГОСТ любой газовый баллон должен выдерживать давление не менее 50 атм., оказываемое на корпус устройства, чего достаточно, чтобы обеспечить необходимый уровень безопасности.

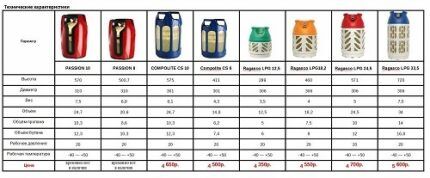

При выборе газового баллона из композитных материалов следует внимательно сравнить характеристики и дизайн различных моделей, чтобы выбрать наиболее подходящий вариант

Металлические баллоны комплектуют вентилями типа ВБ-2, при этом для повышения уровня безопасности приходится дополнительно устанавливать предохранительные устройства. Сравнить композитный вариант с другими видами газовых баллонов вы сможете, ознакомившись с рекомендуемой нами статьей.

Чаще всего это специальный редуктор с клапаном, популярны такие изделия, выпущенные под маркой GOK. На композитных же баллонах все необходимые предохранители уже установлены, необходимости в дополнительных защитных средствах нет.

В зависимости от того, где произведен композитный баллон, он может иметь некоторые различия. Например, евробаллоны норвежского производства, такие как Ragasco LPG 24.5, обладают не такой высокой прозрачностью, как устройства других фирм. Чтобы определить количество сжиженного газа в них, нужно баллон немного покачать.

Лабораторные испытания показывают, что евробаллоны демонстрируют высокую устойчивость к статистической усталости при температуре 70 градусов. Что касается теплообменных способностей композитных конструкций, то при температуре до -15 градусов они показывают такие же характеристики, как и их металлические аналоги.

Скорость испарения при этом обычно составляет около 300 г/ч. Однако, если предполагается использовать устройство этого типа при более низких температурах, или когда нужна другая скорость испарения СУГ, следует внимательно изучить характеристики выбранной модели.

Наружная температура может существенно сказаться на скорости испарения сжиженного газа, что может отразиться на эффективности работы устройства. В таких ситуациях рекомендуется позаботиться о дополнительном утеплении емкости.

Преимущества и недостатки евроемкостей

Баллоны, изготовленные из полимерных материалов, очень удобны в хранении. Такие емкости допускается складировать друг на друга, например, штабелями.

Их можно подключать к тем же видам газовых приборов, что рассчитаны на стандартные устройства для подачи газа. Сжиженный газ можно транспортировать в таких емкостях, их можно использовать в быту и при вылазках на природу, для длительного хранения СУГ и т.п.

Одно из преимуществ газовых баллонов из композитных материалов — съемный кожух, который защищает устройство от повреждений, а также удобные ручки, облегчающие переноску

Вес композитных устройств примерно на треть меньше, чем у металлических аналогов, но по прочности они ничем им не уступают. Еще одно преимущество устройств этого типа — богатый ассортимент. Они широко варьируются по объему и форме. Всегда можно выбрать подходящий для конкретного случая вариант.

Стенки таких емкостей обладают некоторой прозрачностью, что позволяет визуально оценивать количество оставшегося внутри сжиженного газа. Со временем прозрачность баллона не утрачивается, не влияет на нее и количество находящегося внутри газа. Композитные материалы при ударе не искрят, поэтому опасность случайного взрыва практически исключена.

Размеры газовых баллонов из композитных материалов варьируются в широком диапазоне, можно выбрать устройство для автономного газоснабжения частного дома или небольшую модель для вылазки на природу

Разумеется, развитие коррозионных процессов изделиям из полимеров также не грозит. Материал способен переносить нагрев до температуры в 100 градусов. Выглядят такие баллоны очень привлекательно и современно, можно выбрать подходящий цвет. Баллон емкостью около 20 кг весит примерно семь килограммов или меньше.

По весу композитные емкости с пластиковым защитным кожухом почти в два раза легче, чем металлические баллоны такого же объема. Покупатели отмечают, что ручки на композитном баллоне делают его использование еще удобнее. Малый вес и ручки позволяют справляться с погрузкой емкости средних размеров даже хрупкой женщине.

Перед покупкой, установкой и заправкой композитного газового баллона следует внимательно изучить технический паспорт изделия и инструкцию фирмы-изготовителя

Обычно гарантийные обязательства производителя на композитные баллоны для СУГ составляют два года. Но срок эксплуатации составляет 30 лет, а при бережном обращении и больше. Колба композитного баллона защищена сверху специальным кожухом из пластика, что увеличивает прочность устройства.

При случайном падении силовое воздействие приходится именно на этот кожух, даже если он треснет, колба и ее опасное содержимое останется в целости и сохранности. Поврежденный кожух можно заменить новым. Обходится такая операция значительно дешевле, чем полная замена баллона.

Статическое электричество такому устройству также не грозит. Этот момент был подтвержден в ходе многочисленных практических исследований. Появление случайных искр, возгорание и взрыв по этой причине исключены.

Проверку композитных баллонов рекомендуется проводить один раз в десятилетие, тогда как подобное освидетельствование металлических изделий для хранения газа следует выполнять в два раза чаще, т.е. каждые пять лет.

Стенки колбы композитного баллона обычно бывают достаточно прозрачными, чтобы можно было визуально определить, какое количество сжиженного газа осталось внутри емкости

Один из весомых недостатков евробаллонов — цена. Стоимость композитных емкостей примерно в четыре раза выше, чем расходы на металлические аналоги. И все же имеет смысл потратиться на такую емкость, поскольку она легче, удобнее и безопаснее, чем обычный металлический баллон. Высокая цена на евробаллоны вполне объяснима.

Технология их производства требует высоких затрат. Производят такие емкости за рубежом, поэтому цена включает также стоимость доставки, таможенный сбор и т.п.

Дополнительные расходы едва ли окупятся, если заменить композитной емкостью не один, а несколько металлических газовых баллонов. Основная выгода в этом случае — более удобное использование и повышенный уровень безопасности.

Полезные сведения о безопасном применении

Конечно, обязательный элемент любого композитного баллона для газа — предохранительные устройства. Композитные модели не исключение. В обязательном порядке на каждое устройства ставят редуктор давления. Если оно превысит минимально допустимый порог, клапан откроется, и часть газа будет стравлена, что позволит избежать разрыва конструкции.

При этом газовый баллон продолжает работать в штатном режиме. Еще один защитный элемент, который устанавливают на евробаллонах — плавкая вставка. При опасном уровне нагрева она расплавляется, предотвращая перегрев конструкции. Ранее для этих целей использовались пружинные предохранители, но новый элемент считается более надежным.

Композитные баллоны для сжиженного газа можно использовать не только для газоснабжения дома, но и на других объектах, например, для выполнения некоторых строительных операций, для обогрева подсобных помещений и т.п.

После того, как вставка расплавится, например, из-за перегрева во время пожара, газ выходит из емкости в безопасном управляемом режиме. К сожалению, после этого восстановить плавкую вставку невозможно, баллон становится непригодным для дальнейшей эксплуатации.

Конечно, не стоит без крайней необходимости нагревать евробаллоны до таких высоких температур. Рабочим диапазоном для таких конструкций считаются параметры от 40 градусов мороза до 60 градусов тепла.

Может ли взорваться композитный баллон? От искры — нет, но если давление внутри емкости случайно повысится, то вероятность такого исхода заметно повысится. Поэтому заявления об абсолютной взрывобезопасности баллонов действительности не соответствуют.

Причиной увеличения внутреннего давления внутри такого баллона может стать нагрев корпуса, вызывающий слишком быстрое испарение сжиженного газа.

В интернете есть видеоролики об исключительной устойчивости евробаллонов к воздействию огня и механическим повреждениям, но это не может быть основанием для пренебрежения нормами безопасности

И все же взрыв евробаллона — крайне редкое явление. При воздействии открытого огня сработает плавкая вставка, а также может расплавиться часть корпуса. Газ покинет емкость через эти отверстия, и она не взорвется. Использование горючего газа всегда производится при соблюдении повышенных мер безопасности.

Хотя сам по себе композитный баллон взорваться не может, но причиной взрыва может стать утечка газа через большое отверстие. Поэтому регулярная проверка целостности емкости должна производиться в обязательном порядке. Правильное обслуживание композитных газовых баллонов продлит их срок эксплуатации.

Перед заправкой композитного баллона сжиженным газом следует проверить целостность колбы, наличие маркировки и ее соответствие типу топлива, а также работу запорно-регулирующих устройств

На корпусе каждого нового изделия содержится надпись, напоминающая о необходимости полного обследования и возможной замены изделия каждые десять лет.

Конечно, выполнять стандартный осмотр и обследование баллона следует значительно чаще:

• перед тем, как заполнять его сжиженным газом;
• во время такой заправки;
• после того, как емкость заполнена СУГ.

Проверка баллона включает в себя следующие требования:

• марка топлива и тип баллона должны соответствовать друг другу;
• техническое обслуживание емкости следует проводить в установленные сроки;
• необходимо удостовериться в целостности и самой композитной колбы, и нанесенной на нее маркировки.

Если результаты проверки оказались неудовлетворительными по одному из упомянутых пунктов, емкость следует направить на внеочередное техническое обследование, чтобы убедиться в ее пригодности для дальнейшей эксплуатации. При этом осуществляется анализ износа баллона. Учитывается наличие на корпусе царапин, потертостей, вмятин и других повреждений.

Анализируется состояние каждого повреждения на предмет опасности для общей целостности емкости. Контролировать состояние таких недостатков следует с момента их появления. При проверке маркировки газового баллона из композитных материалов нужно убедиться в ее целостности.

Современные устройства для регулирования и заправки композитных газовых баллонов делают их использование более безопасным, чем применение металлических аналогов

Грубой и опасной ошибкой было бы заправлять такой баллон горючим, для которого он не предназначен. Маркировку разные производители выполняют по-разному. Это может быть штрих-код или специальная наклейка, которая заламинирована и надежно закреплена на корпусе.

Обязательно должны быть указаны и сохранены такие данные, как штрих-код и серийный номер изделия. Если эта информация полностью или частично утрачена, возможно, баллон придется утилизировать и заменить новым изделием.

Еще один важный момент — проверка целостности клапана. Этот элемент должен быть ввинчен в предназначенное для него отверстие. Площадь его соприкосновения с материалом колбы строго нормирована.

В современных композитных баллонах устанавливается запорная арматура, соответствующая стандартам международного уровня. Кроме того, нужно следить за исправностью запорно-регулирующих устройств как на самом устройстве так и на использованном для подключенной линии. Установка и замена газовых кранов и шлангов должна производиться в соответствии с нормативами.

В целях безопасности для заправки баллонов и замены газового крана лучше выбирать предприятия, которые могут предъявить лицензии и разрешения на этот вид деятельности.

Выводы и полезное видео по теме

Информацию о производстве емкостей этого типа можно посмотреть здесь:

Баллоны для газа, изготовленные из композитных материалов, это относительно новые конструкции, но они уже уверенно потеснили своих металлических “собратьев”. В эксплуатации такие изделия значительно более удобны и безопасны. При правильном использовании и обслуживании они безупречно служат долгие годы.

А вам приходилось пользоваться газовым баллоном из композита? Может, вам известны технические нюансы его эксплуатации и подключения, не описанные в статье? Пишите, пожалуйста, комментарии, задавайте вопросы, делитесь впечатлениями, полезными сведениями, размещайте фото по теме в расположенном ниже блоке.
