Распиновка кабеля витой пары RJ45: схемы подключения и правила обжимки

Сетевые шнуры, как и другие технически аксессуары, выходят из строя в самый неподходящий момент. Но если есть навыки обжима, новый коннектор и необходимый инструмент, проблему можно устранить за несколько минут.

Еще одна сложность состоит в том, что интернет-провода – многожильные, причем чаще остальных используется кабель на 4 пары. Поэтому, кроме практических навыков, потребуется правильная распиновка RJ-45 – подходящая цветовая схема. Если ошибиться с распределением проводников, можно остаться без интернета.

В этом материале мы расскажем об особенностях витой пары и приведем несколько схем обжима кабеля.

Особенности витой пары

Обычный электрический провод, например, ВВГнг 3*2,5 состоит из трех жил. Это можно понять, сняв верхнюю полимерную оболочку. Витая пара (другими словами – сетевой провод, кабель RJ-45) может состоять как из одной пары проводов, так и из нескольких.

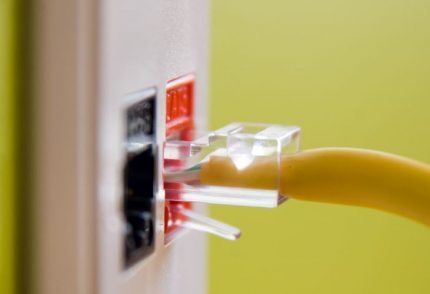

Обычно применяют готовые патч-корды – отрезки кабеля стандартной длины (в среднем от 0,3 м до 30 м). С обеих сторон заводской шнур обжат коннекторами – небольшими 8-пиновыми вилками, которые можно вставить в интернет-розетку, разъем на роутере, ПК, телевизоре и другом оборудовании.

Для домашнего использования предлагают 1- и многожильные кабели, но последние применяются чаще. В продажу витая пара поступает в бухтах, реализуется метражом

Но кусок не обжатого заранее кабеля иметь также полезно: например, иногда требуется провести кабель через маленькое, не более 5 мм, отверстие в стене. Обжим в таком случае производится после монтажа.

Характеристики интернет-провода RJ-45, которые могут пригодиться:

Пропускную способность кабеля RJ-45 определяют по категории. Всего насчитывается 10 категорий – 7 основных и 3 подкатегории. Первые четыре категории признаны устаревшими, так как не поддерживают необходимую скорость передачи данных.

Самой популярной считается категория 5е, которая может состоять из 2-х или 4-х пар проводников. Это более гибкий и тонкий кабель, чем его предшественник – 5 категории класса D

Практически вся нужная информация о кабеле размещена на наружной оболочке. Маркировка различных производителей отличается, но такие характеристики, как категория, шифр марки, способ экранирования (или его отсутствие), количество пар, стандарт обычно указываются.

Про другие виды кабелей, которые применяются для подключения к интернету, можно почитать в нашей другой статье.

Стандартные схемы обжима

Распиновка витой пары и установка коннекторов попадает под регламент международного стандарта EIA/TIA-568, описывающего порядок и правила коммутации внутриквартирных сетей. Выбор схемы обжимки зависит от назначения кабеля и характеристик сети – например, от пропускной способности.

Благодаря прозрачному корпусу коннектора видно, что жилы располагаются в определенном порядке, а не наугад. Если перепутать пару проводников, коммутация будет нарушена

Оба вида кабелей – из 4 или 8 жил – могут обжиматься прямым или перекрестным способом, а также с применением типа А или В.

Вариант #1 – прямой 8-проводниковый кабель

Прямой способ обжимки используется, когда нужно соединить два устройства:

• с одной стороны – ПК, принтер, копировальный аппарат, телевизор;
• с другой стороны – роутер, свитч.

Особенностью способа считается одинаковая обжимка обоих концов провода, по этой же причине способ и называется прямым.

Выделяют два взаимозаменяемых типа – А и В. Для России характерно использование типа В.

Схема распиновки 8-проводникового кабеля для прямого соединения компьютера с коммутирующим устройством (HAB, SWITCH). На первой позиции – оранжево-белая жила

В США и Европе, напротив, более привычной считается обжим по типу А.

Тип А отличается от типа В расположением проводников, находящихся на 1,2,3 и 6 позициях, то есть бело-зеленый/зеленый меняются местами с бело-оранжевым/оранжевым

Можно производить обжим обоими способами, качество передачи данных от этого не пострадает. Главное – соблюдать очередность жил.

Вариант #2 – 8-проводниковый кроссовер

Перекрестный обжим используется реже прямого. Он необходим, если нужно соединить два стационарных компьютера, два ноутбука или два коммутирующих устройства – хаба.

Кроссовер применяется все реже, так как современное оборудование умеет в автоматическом режиме определять тип кабеля и при необходимости менять подачу сигнала. Новая технология называется авто-MDIX. Однако часть домашних устройств исправно работает годами, менять их нет смысла, поэтому и перекрестный обжим также может пригодиться.

При перекрестной обжимке сохраняется возможность использования типов А и В.

Схема кроссовера, предназначенная для оборудования высокоскоростных сетей (до 10 gbit/s), выполненная по типу В. Задействованы все 8 проводников, сигнал проходит по обоим направлениям

Чтобы задействовать тип А, необходимо поменять все те же 4 позиции: 1, 2, 3 и 6 – бело-зеленый/зеленый проводники с бело-оранжевыми/оранжевыми.

Для сети с меньшей скоростью передачи данных 10-100 mbit/s – другие правила:

Схема типа В. Две пары скруток – бело-голубая/голубая и бело-коричневая/коричневая – соединяются напрямую, без перекрещивания

Схема стандарта А полностью повторяет В, но в зеркальном отражении.

Вариант #3 – прямой 4-проводниковый кабель

Если для высокоскоростной передачи информации (например, Ethernet 100BASE-TX или 1000BASE-T) необходим 8-проводниковый кабель, то для «медленных» сетей (10-100BASE-T) достаточно 4-проводникового.

Схема обжима сетевого шнура на 4 жилы. По привычке используются две пары проводников – бело-оранжевый/оранжевый и бело-зеленый/зеленый, но иногда применяют и две другие пары

Если кабель вышел из строя вследствие замыкания или обрыва, можно вместо использованных проводников задействовать свободные. Для этого отрезают коннекторы и производят обжим двух пар других жил.

Вариант #4 – 4-проводниковый кроссовер

При перекрестном обжиме используют также 2 пары, причем можно выбрать скрутки любого цвета. По традиции часто выбирают зеленые и оранжевые проводники.

Схема обжима кроссовером 4-проводникового кабеля используется крайне редко, в основном – в домашних сетях, если нужно соединить между собой два старых компьютера. Выбор цвета жил на качество передачи данных не влияет.

Как обжать кабель RJ-45 правильно?

Существуют различные способы обжимки кабеля RJ-45, среди которых есть даже опрессовка коннектора без специальных клещей, с помощью обыкновенной отвертки с плоским шлицем.

Но мы рассмотрим, как грамотно сделать надежный и функциональный рабочий патч-корд, по характеристикам не отличающийся от покупных моделей.

Подбор и подготовка инструментов

Имея под рукой комплект специальных инструментов, выполнить действия по обжиму коммутационного кабеля намного проще. Конечно, придется выделить сумму на приобретение кримпера, стриппера, тестера или кроссировщика, но если купить качественный инструмент, он прослужит годами.

Для правильного закрепления коннекторов на кабеле потребуются:

Главными из перечисленных инструментов являются клещи и тестер – это минимальный набор, необходимый для правильной распиновки и обжимки витой пары.

Покупая клещи, нужно проверить их качество и желательно предварительно протестировать инструмент. Некоторые кримперы снабжены лезвиями, с помощью которых можно зачищать жилы.

Пошаговая инструкция по обжимке

Чтобы сделать патч-корд, потребуется приготовить материалы – кабель и коннекторы, вооружиться инструментом и выбрать схему распиновки в зависимости от того, какие приборы будет соединять готовый шнур.

Список материалов:

• отрезок витой пары не длиннее 100 м – согласно распиновке Ethernet это максимальная длина стандартов для бытового назначения;
• для одного кабеля – два коннектора RJ-45 (их маркировка – 8Р8С);
• набор инструментов – кримпер, стриппер, тестер.

Чаще всего требуется кабель для соединения ПК с сетевым устройством, поэтому вспоминаем схему прямой опрессовки, а для надежности просто кладем ее на видное место, чтобы была перед глазами в момент распределения проводов.

Готовую цветную схему можно найти в интернете и распечатать на листке бумаги – зрительное восприятие способствует запоминанию, и в дальнейшем она уже не потребуется

Не забываем, что типы А и В отличаются только расположением оранжевой и зеленой скруток, можно применят оба варианта.

Пошаговая инструкция:

• Шаг 1 – Отрезаем кусок кабеля по метражу, без запаса, но достаточной длины кусачками или лезвиями кримпера.
• Шаг 2 – Отступаем от конца 2-4 см, делаем стриппером круговой надрез на наружной изоляции, а затем аккуратно снимаем ее.
• Шаг 3 – Проводники скручены попарно, поэтому перед обжимкой раскручиваем все пары, выпрямляем жилы и распределяем из согласно выбранной схеме. Кроме проводников под оболочкой скрывает нейлоновая нить – ее нужно просто отвести назад.
• Шаг 4 – Подравниваем проводники. Для этого отступаем от края наружной изоляции 1,0-1,3 см и отрезаем провода кусачками строго перпендикулярно оси витой пары. Следим, чтобы разноцветные кончики были одинаковой длины.
• Шаг 5 – Вставляем проводники в коннектор и продвигаем до упора.
• Шаг 6 – Производим обжим: вставляем коннектор с проводниками в нужный разъем кримпера (с маркировкой 8Р) и сжимаем ручки клещей. Можно услышать щелчок.
• Шаг 7 – Проверяем надежность крепления – легко тянем кабель, как бы пытаясь достать проводники из коннектора. При правильной обжимке жилы сидят прочно.
• Шаг 8 – Тестируем готовый патч-корд на исправность. Вставляем коннекторы в гнезда тестера, включаем прибор и следим за индикацией. Если все в порядке, огоньки будут загораться попарно зеленым светом. Если индикация отсутствует или загорается красный свет – процедуру потребуется повторить.

Рука набивается быстро – после нескольких самостоятельных обжимов. Навык обжима пригодится при переезде в новую квартиру, где сетевые провода прячут в плинтуса или зашивают в стены и подключают к компьютерным розеткам.

Не нужно переживать, что кабель слишком длинный или короткий – всегда можно обжать патч-корд нужной длины. Если сетевой провод вдруг перегрызет собака или он просто перегнется, можно оперативно произвести ремонт.

Также вам может быть интересно посмотреть как можно соединить витую пару между собой, для этого переходите по этой ссылке.

Выводы и полезное видео по теме

Короткая видеоинструкция:

Обжим кабеля 5 и 6 категории, в чем разница:

Когда под рукой нет профессиональных инструментов:

Зная распиновку витой пары, можно быстро обжать патч-корд в зависимости от его назначения. Это умение полезно любому пользователю персональной техники, так как позволяет быстро отреагировать на разрыв сигнала в локальной сети – полностью заменить сетевой кабель или произвести мелкий ремонт.

Появились вопросы по распиновке витой пары? Пожалуйста, задайте их в блоке с комментариями, а мы постараемся предельно ясно объяснить непонятные моменты.
