Схема светодиодной лампы: устройство простейших драйверов

Василий Боруцкий
Проверил специалист: Василий Боруцкий
Автор: Татьяна Захарова
Последнее обновление: Май 2019

Светодиодные источники света быстро завоевывают популярность и вытесняют неэкономичные лампы накаливания и опасные люминесцентные аналоги. Они эффективно расходуют энергию, долго служат, а некоторые из них после выхода из строя подлежат ремонту.

Чтобы правильно произвести замену или починку сломанного элемента, потребуется схема светодиодной лампы и знание конструкционных особенностей. А эту информацию мы в деталях рассмотрели в нашей статье, уделив внимание разновидностям ламп и их конструкции. Также мы привели кратких обзор устройства самых популярных led моделей от известных производителей.

Как устроена светодиодная лампа?

Близкое знакомство с конструкцией LED-светильника может потребоваться только в одном случае – если необходимо отремонтировать или усовершенствовать источник света.

Домашние умельцы, имея на руках комплект элементов, могут самостоятельно собрать лампу на светодиодах, но новичку это не по силам.

Светодиодные лампы в интерьере
Учитывая, что приборы со светодиодами стали основой систем освещения современных квартир, умение разбираться в устройстве ламп и ремонтировать их может сохранить весомую часть семейного бюджета

Зато, изучив схему и имея элементарные навыки работы с электроникой, даже новичок сможет разобрать лампу, заменить сломанные детали, восстановив функциональность прибора. Чтобы ознакомиться с подробными инструкциями по выявлению поломки и самостоятельному ремонту светодиодной лампы, переходите, пожалуйста, по этой ссылке.

Имеет ли смысл ремонт LED-лампы? Безусловно. В отличие от аналогов с нитью накаливания по 10 рублей за штуку, светодиодные устройства стоят дорого.

Предположим, «груша» GAUSS – около 80 рублей, а более качественная альтернатива OSRAM – 120 рублей. Замена конденсатора, резистора или диода обойдется дешевле, да и срок службы лампы своевременной заменой можно продлить.

Существует множество модификаций LED-ламп: свечи, груши, шары, софиты, капсулы, ленты и др. Они отличаются формой, размером и конструкцией. Чтобы наглядно увидеть отличие от лампы накаливания, рассмотрим распространенную модель в форме груши.

Схема устройства светодиодной лампы
Вместо стеклянной колбы – матовый рассеиватель, нить накала заменили «долгоиграющие» диоды на плате, лишнее тепло отводит радиатор, а стабильность напряжения обеспечивает драйвер

Если отвлечься от привычной формы, можно заметить только один знакомый элемент – цоколь. Размерный ряд цоколей остался прежним, поэтому они подходят к традиционным патронам и не требуют смены электросистемы. Но на этом сходство заканчивается: внутреннее устройство светодиодных приборов намного сложнее, чем у ламп накаливания.

LED-лампы не предназначены для работы напрямую от сети 220 В, поэтому внутри устройства заключен драйвер, являющийся одновременно блоком питания и управления. Он состоит из множества мелких элементов, основная задача которых – выпрямить ток и снизить напряжение.

Разновидности схем и их особенности

Чтобы создать оптимальное напряжение для работы устройства на диодах, драйвер собирают на основе схемы с конденсатором или понижающим трансформатором. Первый вариант – более дешевый, второй применяют для оснащения мощных ламп.

Существует и третья разновидность – инверторные схемы, которые реализуют или для сборки диммируемых ламп, или для устройств с большим числом диодов.

Вариант #1 — с конденсаторами для снижения напряжения

Рассмотрим пример с участием конденсатора, так как подобные схемы являются распространенными в бытовых лампах.

Схема драйвера LED-лампы
Элементарная схема драйвера LED-лампы. Основными элементами, гасящими напряжение, являются конденсаторы (C2, C3), но ту же функцию выполняет и резистор R1

Конденсатор C1 защищает от помех электросети, а C4 сглаживает пульсации. В момент подачи тока два резистора – R2 и R3 – ограничивают его и одновременно предохраняют от короткого замыкания, а элемент VD1 преобразует переменное напряжение.

Когда прекращается подача тока, конденсатор разряжается при помощи резистора R4. К слову, R2, R3 и R4 используются далеко не всеми производителями светодиодной продукции.

Для проверки конденсатора довольно часто используют мультиметр.

Минусы схемы с конденсаторами:

  1. Возможно перегорание диодов, так как стабильности подачи тока не наблюдается. Напряжение на нагрузке полностью зависит от напряжения питания.
  2. Отсутствует гальваническая развязка, поэтому существует риск удара током. Не рекомендуется во время разборки ламп прикасаться к токоведущим элементам, так как они находятся под фазой.
  3. Практически невозможно достичь высоких токов свечения, потому что для этого потребуется увеличение емкостей конденсаторов.

Однако преимуществ также немало, именно благодаря им конденсаторы остаются популярными. Плюсами являются простота сборки, широкий диапазон напряжений на выходе и невысокая стоимость.

Можно смело экспериментировать с самостоятельным изготовлением, тем более, часть деталей отыщется в старых приемниках или телевизорах.

Вариант #2 — с импульсным драйвером

В отличие от линейного драйвера с конденсатором, импульсный эффективно защищает светодиоды от перепадов напряжения и помех в сети.

Примером импульсного устройства служит популярная электронная модель CPC9909. Рассмотрим подробнее ее особенности. Эффективность ее использования достигает 98% — показателя, при котором действительно можно говорить об энергосбережении и экономии.

Популярная микросхема CPC9909
Микросхему CPC9909, разработанную компанией Clare, часто применяют для самостоятельной сборки светодиодных светильников, в том числе и увеличенной мощности. Контроллер заключен в компактный корпус из пластика

Питание устройства может происходить напрямую от высокого напряжения – до 550 В, так как драйвер оснащен встроенным стабилизатором. Благодаря этому же стабилизатору схема стала проще, а стоимость – ниже.

Схема контроллера с СРС9909
Схема LED-драйвера на базе микросхемы CPC9909. Преимущества схемы: возможность работы в температурном диапазоне от -55 °С до +85 °С и питание от тока переменного напряжения

Микросхему успешно используют для разработки электросетей аварийного и резервного освещения, так как она подходит для схем повышающих преобразователей.

В домашних условиях на базе CPC9909 чаще всего собирают светильники с питанием от батарей или драйверы с мощностью, не превышающей 25 В.

Вариант #3 — с диммируемым драйвером

Регулировка яркости свечения осветительных приборов позволяет установить в помещении нужный уровень освещения. Это удобно при создании отдельных зон, снижении яркости света в дневное время или для подчеркивания предметов интерьера.

С помощью диммера использование электроэнергии становится более рациональным, а ресурс службы электроприбора увеличивается.

Светильник с диммируемой лампой
Образец светильника в стиле «ретро» с диммером. По внешнему виду настольный осветительный прибор напоминает керосиновую лампу и сбоку имеет ручку управления яркостью свечения

Существует два вида диммируемых драйверов, каждый из которых обладает своими преимуществами. Первые работают с ШИМ-управлением.

Их устанавливают между лампой и блоком питания. Энергия подается в виде импульсов разной длительности. Пример использования драйвера с ШИМ-регулировкой – бегущая строка.

Испытание драйвера 40 Вт
Испытание диммируемого драйвера мощностью 40 Вт. Он предназначен для офисных светильников, а также приборов для автопаркингов и общественных зданий, где требуется режим экономии электроэнергии

Диммируемые драйверы второго вида воздействуют непосредственно на источник питания и применяются для устройств со стабилизированным током.

При регулировании тока может происходить изменение оттенка свечения: диоды белого цвета при уменьшении тока начинают излучать слегка желтый свет, а при увеличении – синий.

Краткий обзор и тестирование популярных LED-ламп

Хотя принципы построения схем драйверов различных осветительных устройств похожи, между ними имеются отличия и в последовательности подключения элементов, и в их выборе.

Рассмотрим схемы 4 ламп, которые продаются в свободном доступе. При желании их можно отремонтировать своими руками.

Если существует опыт работы с контроллерами, можно заменить элементы схемы, перепаять ее, слегка усовершенствовать.

Однако скрупулезная работа и усилия по поиску элементов не всегда оправданы – легче купить новый осветительный прибор.

Вариант #1 – LED-лампа BBK P653F

У марки BBK существует две очень похожие модификации: лампа P653F отличается от модели P654F лишь конструкцией излучающего узла. Соответственно, и схема драйвера, и конструкция прибора в целом у второй модели построена по принципам устройства первой.

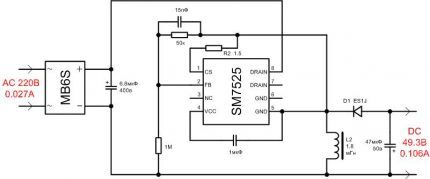

Схема драйвера лампы BBK P653F
Плата имеет компактные размеры и продуманное расположение элементов, для крепления которых применены обе плоскости. Наличие пульсаций объясняется отсутствием фильтрующего конденсатора, который должен быть на выходе

В конструкции легко обнаружить недостатки. Например, место установки контроллера: частично в радиаторе, при отсутствии изоляции, частично в цоколе. Сборка на микросхеме SM7525 выдает на выходе 49,3 В.

Вариант #2 – LED-лампа Ecola 7w

Радиатор выполнен из алюминия, цоколь – из термостойкого полимера серого цвета. На печатной плате толщиной в полмиллиметра закреплены 14 диодов, подключенных последовательно.

Между радиатором и платой – слой теплопроводящей пасты. Цоколь зафиксирован саморезами.

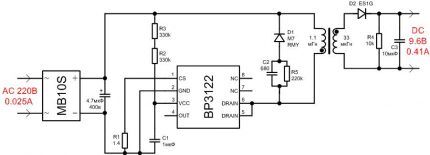

Схема драйвера лампы Ecola 7w
Схема контроллера простая, реализована на компактной плате. Светодиоды нагревают плату-основание до +55 ºС. Пульсаций практически нет, радиопомехи также исключены

Плата полностью помещена внутрь цоколя и присоединена укороченными проводами. Возникновение коротких замыканий невозможно, так как вокруг находится пластмасса – изоляционный материал. Результат на выходе контроллера – 81 В.

Вариант #3 – разборная лампа Ecola 6w GU5,3

Благодаря разборной конструкции можно самостоятельно производить ремонт или совершенствовать драйвер устройства.

Однако портит впечатление неприглядный внешний вид и конструкция прибора. Габаритный радиатор утяжеляет вес, поэтому при креплении лампы к патрону рекомендуется дополнительная фиксация.

Схема драйвера лампы Ecola 6w GU5.3
Плата имеет компактные размеры и продуманное расположение элементов, для крепления которых применены обе плоскости. Наличие пульсаций объясняется отсутствием фильтрующего конденсатора, который должен быть на выходе

Недостатком схемы является наличие заметных пульсаций светового потока и высокая степень радиопомех, что обязательно скажется на сроке эксплуатации. Основа контроллера – микросхема BP3122, показатель на выходе – 9,6 В.

Больше информации о светодиодных лампочках марки Ecola  мы рассмотрели в другой нашей статье.

Вариант #4 – лампа Jazzway 7,5w GU10

Внешние элементы лампы отсоединяются легко, поэтому до контроллера можно добраться достаточно быстро, открутив две пары саморезов. Защитное стекло держится на защелках. На плате зафиксированы 17 диодов с последовательной связью.

Однако сам контроллер, находящийся в цоколе, щедро залит компаундом, а провода запрессованы в клеммах. Чтобы их освободить, нужно воспользоваться сверлом или применить распайку.

Схема драйвера лампы Jazzway 7.5w GU10
Недостаток схемы в том, что функцию ограничителя тока выполняет обычный конденсатор. При включении лампы возникают броски тока, результатом чего является или перегорание светодиодов, или выход из строя светодиодного моста

Радиопомех не наблюдается – и все благодаря отсутствию импульсного контроллера, но на частоте 100 Гц наблюдаются ощутимые пульсации света, доходящие до 80% от максимального показателя.

Результат работы контроллера – 100 В на выходе, но по общей оценке лампа относится скорее к слабым приборам. Стоимость ее явно завышена и приравнена к стоимости марок, которые отличаются стабильным качеством продукции.

Другие особенности и характеристики ламп этого производителя мы привели в следующей статье.

Выводы и полезное видео по теме

Как устроены драйвера для светодиодов, каковы их особенности и функции, можно узнать из представленных ниже видеороликов.

Разбор схемы ЛЕД-лампы MR-16:

Схема драйвера для самостоятельной сборки ламп мощностью до 15Вт:

Как выглядит и действует драйвер FT833A:

Самоделка из подручных элементов:

Сейчас на коммерческих интернет-площадках можно приобрести наборы и отдельные элементы для сборки осветительных приборов различной мощности.

При желании можно отремонтировать вышедшую из строя LED-лампу или доработать новую, чтобы получить лучший результат. При покупке рекомендуем тщательно проверять характеристики и соответствие деталей.

У вас остались вопросы после прочтения изложенного выше материала? Или вы хотите добавить ценные сведения и другие схемы лампочек, исходя из личного опыта ремонта led ламп? Пишите свои рекомендации, добавляйте фото и схемы, задавайте вопросы в блоке комментариев ниже.
