Как подключить люстру к двухклавишному выключателю: пошаговый инструктаж

Даже самый оригинальный осветительный прибор нуждается в электропитании. Чтобы рационально использовать электроэнергию и реализовать интересные идеи освещения часто используют выключатель на 2 или 3 клавиши.

Для реализации подобного решения не обязательно вызывать электрика, можно разобраться, как подключить люстру к двухклавишному выключателю и постараться выполнить все работы собственноручно.

Идея сэкономить привлекает, но вы никогда не занимались подобными работами и боитесь допустить ряд ошибок? Мы поможем вам — в этой статье рассмотрим подробный инструктаж по подключению люстры к выключателю с двумя клавишами. В дополнение приведем пошаговые фото процесса монтажа, снабдив их детальным описанием. А для новичков добавим наглядные видеоролики, демонстрирующие подключение люстры.

Особенности двухуровневого управления светом

В одном помещении не всегда требуется яркость всех 9-12 электрических лампочек. Иногда хочется создать романтическую атмосферу, включив 2-3 плафона изысканной люстры. Они позволят получить приглушенный свет, идеально подходящий для проведения задушевных разговоров в вечернее время суток.

Тонкость управления лампочками осветительного прибора зависит от выключателя – если поставить двухклавишный, то можно эффективно разграничить возможности люстры, образовав 2 световые группы. Этот прием позволяет создать более глубокую световую композицию, а две кнопки позволяют управлять количеством света согласно своим пожеланиям.

Кроме того, пользователь получает еще и дополнительные преимущества в виде экономии:

• электроэнергии при включении одной малочисленной группы лампочек;
• ресурса самих осветительных приборов, отдыхающих определенный отрезок времени;
• места на стене – двойная модель выключателя занимает меньше места чем два одинарных.

Да и при желании можно собственноручно заняться подключением люстры. Для этого сначала предстоит выбрать наиболее подходящую модель выключателя из разнообразия, предлагаемого многочисленными производителями.

Подходящий двухклавишник и его правильное подключение упростит управление светом в помещении. Правда, еще понадобится создать оптимальные группы из лампочек, входящих в состав люстры.

В этом вопросе все будет зависеть от количества точек, излучающих свет, и наличия дополнительных светильников в комнате. Да и модель играет не последнюю роль: если это многоуровневое изделие, то целесообразно на одну из клавиш подключить лампочки верхнего этажа люстры, а на вторую – все оставшиеся.

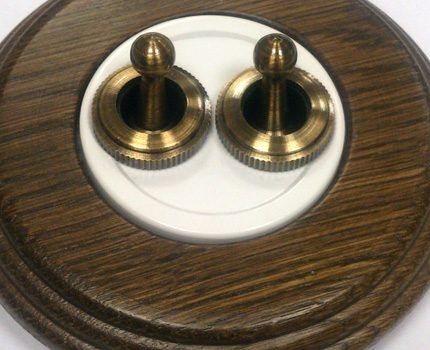

Последнее время в погоне за созданием оригинальной атмосферы в доме пользователи выбирают ретромодели, позволяющие подчеркнуть изысканность и неповторимость интерьера

Формировать группы можно по своему желанию, но предстоит учитывать общее количество ламп прибора – чем их больше, тем больше вариаций можно создать.

Так, для изделия с 12 излучателями света актуальными будут такие варианты:

• 3+9;
• 4+8;
• 5+7;
• 6+6.

Меньше 3 ламп на одну клавишу подключать не имеет смысла – в помещении будет довольно темно. Для общения или просмотра кинофильмов достаточно и 3-4 шт.

Последний вариант с равным распределением не самый удачный, ведь при 6 лампочках неудобно читать, вязать или вышивать, а электроэнергии они используют совсем немало.

Пошаговый инструктаж по подключению

Когда выключатель приобретен, а в новенькой люстре удалось сформировать 2 группы лампочек, каждая из которых будет управляться своей клавишей, можно приступать непосредственно к выполнению электромонтажных работ. Здесь важно уделить должное внимание личной безопасности.

Этап #1 — подготовка к проведению монтажа

Первым делом предстоит разобраться со всеми проводами. А их может быть очень много. Чтобы не потеряться и ничего не спутать, предстоит спокойно их рассмотреть и определить, какой за что отвечает. Подробнее о маркировке проводов мы писали в этой статье.

Можно начать с самой люстры. У нее из каждого патрона будут отходить провода и может еще быть центральная жила. Все зависит от модели.

Если это изделие проверенного производителя, который дорожит своей репутацией и клиентами, то в комплектации будет инструкция. Именно ее рекомендаций и следует придерживаться при проведении работ по подключению.

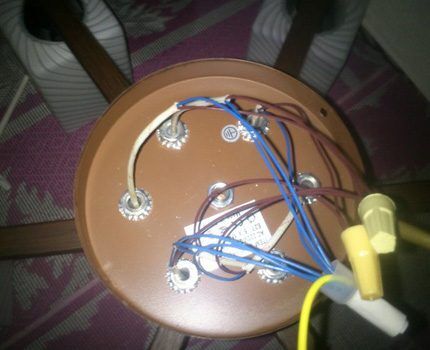

У китайских люстр может быть разделение проводов по цвету – коричневые и синие. Первые отвечают за фазу, а вторые являются нулевыми

Осветительные приборы, изготовленные китайскими фирмами, выглядят не менее привлекательно, чем люстры известных марок. А их стоимость значительно привлекательнее, что объясняет популярность среди потребителей.

Существенный недостаток – отсутствие инструкции со схемой подключения и маркировки проводов. Часто все они могут быть одного цвета – придется самостоятельно определять кто чему соответствует.

При самостоятельном монтаже из всех вариантов соединения жил удобнее при подключении люстры использовать колпачки СИЗ и клеммники Ваго.

Для правильного монтажа люстры осваивать азы пайки или брать в аренду оборудование для выполнения качественной опрессовки нерационально. Колпачки СИЗ замечательно справятся с изоляцией контактов, обеспечив надежное соединение

Остальные способы соединения проводов актуальны для профессиональных электриков, имеющих нужные инструменты и навыки проведения подобных работ.

Еще нужно определить принадлежность проводов, идущих от выключателя. Они могут торчать прямо из потолка. Или же их предстоит освободить, сняв старую люстру.

В любом случае перед проведением работ важно обесточить линию, чтобы обезопасить себя от поражения током.

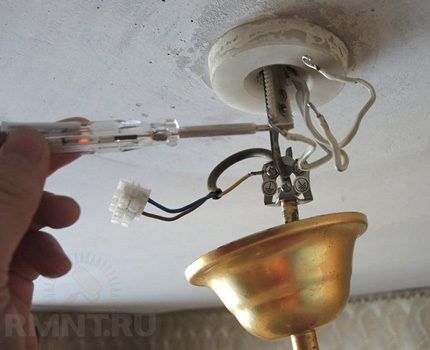

Сняв старый осветительный прибор и освободив провода, предстоит их внимательно осмотреть на предмет повреждения изоляции. Если она не нарушена, то нужно развести их в разные стороны и включить питание, чтобы проверить индикаторной отверткой или мультиметром принадлежность каждой из жил.

Из потолка может выходить 3 или 4 провода. В первом случае будет 1 нулевой и 2 фазных, а во втором добавится еще один – заземляющий. Его используют для заземления корпуса люстры

Теперь нужно отключить электропитание линии, чтобы проводить дальнейшие работы.

Этап #2 — проверка правильности подключения выключателя

Важно еще до монтажа люстры посмотреть, правильно ли подключен рабочий механизм выключателя с двумя клавишами.

Для этого предстоит снять лицевую панель с клавишами и достать основную часть, к которой прикреплены провода.

В зависимости от модели и производителя двухклавишник может иметь сзади разнообразные обозначения, указывающие на предназначение контактов. При наличии инструкции разобраться будет проще, а при ее отсутствии нужно внимательно изучить цифры или буквы, нанесенные с обратной стороны.

У изделия с двумя клавишами имеется один входящий контакт для фазы и два выходящих. Они обозначаются буквами L, L1 и L2 соответственно. Контакты выходящей фазы могут называться одними цифрами – 1 и 2

При самостоятельной установке двойного выключателя важно правильно подключить провода. Если же он уже стоит, нужно не полениться и раскрутить его, чтобы оценить адекватность его подсоединения.

Добравшись до рабочего механизма, нужно осмотреть изоляцию, проверить правильность присоединения жил, чтобы питающая от щитка стояла в контакте с буквой L. А еще следует обратить внимание, чтобы она не выпадала из своего разъема и ничего не болталось.

Рабочий механизм выключателя, провода и соединения должны быть аккуратными, изоляция на нужном месте. Важно чтобы все жилы были обособленны и бережно уложены в подрозетник, если он использовался при электромонтаже.

Этап #3 — обеспечение питания проводов

Проверив провода, идущие от двухклавишного выключателя к люстре, можно продолжить ее подсоединение. В принципе, по цвету жил, выходящих из рабочего механизма, понятно, какие именно провода торчат из потолка.

Предстоит их соединить с узлами, сформированными из жил, выходящих из рожков осветительного прибора.

Схема, по которой подключают люстру на выключатель с двумя клавишами. Здесь важно не перепутать провода

Чтобы это правильно осуществить, нужно спокойно выполнить соединения, хорошо зачистив изоляцию.

Все работы желательно выполнять в защитных перчатках. Пользоваться WAGO или колпачками СИЗ под силу даже новичку. Тем более что монтаж предстоит выполнять под потолком, что не совсем удобно.

Когда все соединения выполнены, нужно аккуратно разместить провода, уложив их внутрь декоративной накладки осветительного прибора.

Осталось прикрепить люстру исходя из особенностей модели – повесить ее на крюк или закрепить на кронштейн.

После вкручивания лампочек можно опробовать работоспособность изделия и функциональность каждой из клавиш выключателя. Если все сделано верно, то прибор будет исправно управлять двумя группами лампочек

Больше монтажных схем и правила подключения мы детально рассмотрели в другой нашей статье.

Распространенные ошибки при подключении

При самостоятельном электромонтаже часто приходится сталкиваться с вопросами, которые возникают по причине ошибок, допущенных в процессе подключения.

Частая проблема – неработающая или неправильно работающая люстра, которая должна управляться двухклавишником.

Первый признак неверного подключения – отсутствие подсветки на приборе. Это актуально для моделей с подсветкой. Поэтому предстоит разобрать механизм и посмотреть, где же закралась ошибка

Первое, на что следует обратить внимание – это ноль. Он никогда на выключатель не приходит – из распределительной коробки идет сразу на потолок. Если это не так, то нужно исправить оплошность, пустив ноль из коробки к люстре, минуя двухклавишник.

Вторая ошибка, связанная с нулевым проводом, когда его подключили на один из фазных разъемов. Вспоминаем правило о том, что ноль сразу идет к осветительному прибору и вынимаем из фазного контакта.

Третья ошибка – входящая фазная жила подключается на выходящий левый или правый контакт в рабочем механизме. Попросту говоря, в процессе подключения перепутали разъемы. Это несложно исправить – нужно открутить соединения и правильно вставить жилы, заново их закрепив.

Кроме этих ошибок, часто встречаются такие:

• плохо выполнены соединения – провод болтается, не обеспечивая должного контакта;
• жилы просто скручены между собой и сверху обмотаны изолентой – простые скрутки запрещены, следует надевать колпачок или вставлять их в Ваго;
• изоляция жил повреждена;
• при выполнении соединений плохо сняли изоляцию, что помешало создать плотный контакт проводов.

Всех проблем можно избежать, если сразу выполнять каждый из процессов спокойно и не полениться перепроверить качество работ.

Следует обратить внимание, что питающий провод на люстру из выключателя не всегда проходит через распредкоробку. Варианты, когда фаза идет сразу, минуя ее, сейчас набирают обороты.

В таких случаях, чтобы спрятать все соединения и провода, можно поставить дополнительный подрозетник, на который ставится заглушка, правда не у всех производителей есть такая конструкция.

Заглушка позволит спрятать в запасном подрозетнике провода и их соединения. А при необходимости доступ к ним будет максимально простым – снял заглушку и делай инспекцию проводки

Выводы и полезное видео по теме

При проведении самостоятельного монтажа люстры начинающим электриком могут возникнуть небольшие проблемы. Об этом более подробно в ролике:

О подключении осветительного прибора с использованием клеммной колодки в видео:

Подробный инструктаж по использованию мультиметра в ролике:

Подключение и проверка работоспособности люстры, управляемой двухклавишным выключателем:

Разобравшись с тонкостями электромонтажных работ при подключении люстры, можно выполнить все своими руками.

Для чего предстоит соблюдать правила электробезопасности и правильно подсоединить все провода, предварительно разделив лампочки осветительного прибора на 2 группы, каждая из которых будет управляться одной из клавиш выключателя.

Имеете опыт успешного подключения осветительного прибора к двойному выключателю и хотите поделиться им с другими пользователями? А может вы допустили ошибку при монтаже, затем успешно ее исправили и теперь хотите предупредить об этом других домашних мастеров, не имеющих опыта выполнения электромонтажных работ? Пишите свои советы и замечания, задавайте вопросы в блоке комментариев, расположенном ниже под этой статьей.
