Насосная станция без гидроаккумулятора: особенности действия и устройства водоснабжения без гидробака

Проверил специалист: Николай Федоренко
Автор: Татьяна Захарова
Последнее обновление: 15 Марта 2019

Благодаря современному оборудованию частный домовладелец имеет возможность обустроить автономную систему водоснабжения по своему желанию. Для сезонного проживания в загородном доме или на даче вполне сгодится насосная станция без гидроаккумулятора, хотя такое решение применяется все реже из-за своей непрактичности.

Рассмотрим плюсы и минусы системы, работающей напрямую от скважины или колодца до точек водоразбора.

Целесообразно ли отказываться от гидроаккумулятора

При проектировании системы подачи воды в дом необходимо учитывать такие факторы, как количество потребителей, объем перекачиваемой жидкости, ресурс колодца или скважины. Если вода требуется на постоянной основе и в большом количестве, то без гидроаккумулятора просто не обойтись.

Насосная станция с гидробаком обеспечивает беспрерывную подачу воды в дом, а если вдруг произойдет отключение электроэнергии, то запаса жидкости хватит, чтобы закончить свои дела. Объем бака выбирают, исходя из потребностей. Средний объем для бытового применения – 25-50 л, но для частого использования лучше сразу приобретать бак 100-200 л или включать в схему накопитель в качестве дополнения.

Насосная станция с гидроаккумулятором
Гидроаккумулятор выполняет несколько важных функций: стабилизирует давление воды в системе, предохраняет оборудование от гидроударов, увеличивает срок эксплуатации насоса

Система водоснабжения может работать и без гидроаккумулятора. По сути, она представляет собой насос, соединенный трубопроводом с точками водоразбора. Главный минус такой системы – быстрый износ насосного оборудования.

В системе с гидробаком включение насоса производится только по необходимости, здесь же он будет включаться каждый раз, когда кто-то откроет кран с водой или захочет полить цветы. Двигатель из-за частой активизации быстрее выходит из строя, да и насос приходится ремонтировать или менять чаще обычного.

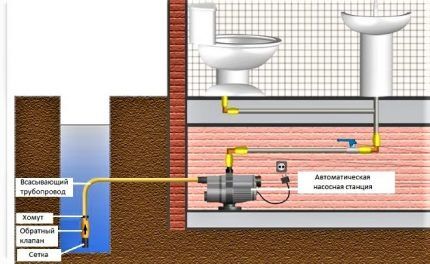

Схема монтажа насосной станции
Схема подключения насосной станции без гидробака. Поверхностный насос установлен в подвале, подача воды осуществляется через всасывающий трубопровод, опущенный в колодец (скважину)

Однако производители не отказались от моделей без гидробака, потому что они востребованы. Чаще всего ими интересуются владельцы дачных участков, которые используют только в летний период – для отдыха, выращивания овощей или цветов.

Рассмотрим ситуации, при которых можно обойтись одним насосом, без гидроаккумулятора:

Таким образом, если нет необходимости в большом количестве воды, которая должна подаваться стабильно, постоянно и иметь запас, можно обойтись и обыкновенным насосом-автоматом. В остальных случаях необходим гидроаккумулятор.

Принцип работы системы без гидробака

Перекачивающее воду оборудование работает одинаково: забирает жидкость в источнике – скважине, колодце – и перекачивает ее в дом, к точкам водоразбора. Насос может быть как погружным, так и поверхностным. Роль соединяющих магистралей выполняют трубопроводы из полипропиленовых труб или гибких шлангов. Таким же образом вода подается в баню, гараж, летнюю кухню, бассейн.

Погружной насос в скважине
Чтобы водой можно было пользоваться осенью или ранней весной, рекомендуется утеплить скважину, а трубы зарыть на глубину 70-80 см – тогда жидкость не замерзнет и во время заморозков

Разница касается в применении дополнительных устройств, таких как гидроаккумулятор, реле давления и пр. Устанавливать насосное оборудование без средств контроля и регулировки крайне опасно – в первую очередь для самой же техники.

Садовый насос для полива
Простейший образец оборудования для обеспечения жителей дачи водой в летний период – садовый насос AL-KO. С помощью него можно полить растения, организовать душ, наполнить бассейн водой

Если необходимо большое количество воды или более стабильная подача, в схему включают еще один важный элемент – накопительный бак. Сначала вода поступает в него, а уже затем – к потребителям.

При использовании бытовых насосов объем жидкости обычно составляет от 2 до 6 м³/ч. Этого количества обычно хватает, если станция подключена к колодцу или скважине и обслуживает дачный дом.

При выборе агрегата следует учитывать, что отсутствие гидробака ускоряет износ деталей, поэтому оборудование должно быть прочным – со стальным или чугунным корпусом, покрытым антикоррозийной краской.

Управление функциями насоса осуществляется с помощью реле давления, отвечающего за регулировку напора. Для контроля легче всего установить манометр, которым обычно комплектуется автоматика насосных станций.

Реле установлено в трубопровод
При отсутствии гидроаккумулятора реле давления подключают прямо к насосной станции или интегрируют вместе с реле сухого хода в трубопровод

Кроме оборудования для перекачки воды потребуется электрический кабель, точка подключения к сети и заземляющие клеммы. Если готовое решение не удовлетворяет запросам, детали станции можно приобрести отдельно, а затем собрать уже на месте монтажа. Главное условие – соответствие элементов системы по характеристикам.

Водоснабжение без гидроаккумулятора

Если исключить гидроаккумулятор из схемы водоснабжения, то возможны два варианта:

  • использование насоса для подачи воды к точкам водоразбора напрямую;
  • подключение накопительного бака.

Оба варианта активно используются, но первый оптимален для систем полива с небольшим объемом жидкости, а второй наиболее целесообразен, когда нужно обеспечить водой душевую, кухонный кран – то есть потребителей внутри дома.

Вариант #1 – подключение насоса напрямую

Существует множество интересных решений, но самыми практичными и экономными являются автоматизированные системы орошения. Они работают только в периоды, когда нет дождя, и устанавливаются везде, где необходим регулярный полив – в огороде, у клумб, на газонах.

Один из вариантов – расширенная система орошения приусадебного участка. Она полностью автоматизирована. Чтобы настроить время включения/выключения, подсоединяем контроллер. На каждой отдельной линии можно установить электромагнитные клапаны, чтобы они могли эксплуатироваться по отдельности.

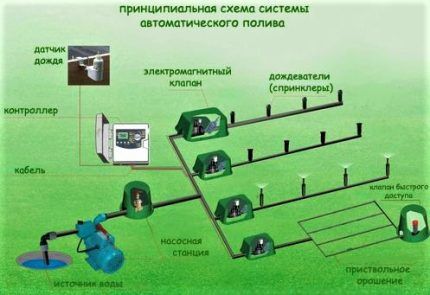

Схема автополива огорода
Примерная схема автополива дачного участка. Транспортировка жидкости из скважины или колодца осуществляется по трубам с диаметром 19 мм (центральная) и 16 мм (ответвления)

Датчик дождя делает систему орошения более эффективной: во время осадков насос не функционирует.

Порядок монтажа оросительной системы:

  • размещаем трубы на поверхности земли по заранее составленной схеме, соединяем фитингами;
  • устанавливаем дождеватели, капельную систему, шланги для полива;
  • обустраиваем насосную группу – поверхностный агрегат и реле давления;
  • подключаем подачу воды, тестируем систему на протечки;
  • если все хорошо – выкапываем траншеи глубиной 30 см, из щебня и песка устраиваем дренажную подушку, укладываем трубопровод и засыпаем его;
  • производим повторное тестирование для проверки герметичности, проверяем работоспособность всех линий;
  • подключаем контроллер и датчик дождя;
  • проверяем работу всех элементов системы.

Если пропускная способность небольшая, настраиваем поочередную эксплуатацию линий. Это сложная схема, требующая знаний по настройке оборудования. Наиболее простая представляет собой обычный насос типа «Малыш» с подключенным к нему шлангов для полива.

Вариант #2 – схема с накопительным баком

С появлением технологичных станций с гидроаккумулятором схема стала менее популярной, но все еще используется. Она проста и отличается тем, что между насосом и точками водоразбора находится накопительный резервуар.

Схема водоснабжения с накопителем
Схема системы водоснабжения с накопительным баком. Для обеспечения движения воды по трубам с определенной скоростью и давлением установлен дополнительный циркулярный насос

Одно из условий эксплуатации системы – организация водоочистки. Первый фильтр устанавливается на всасывающей трубе у поверхностных насосов, на самом оборудовании – у погружных. Второй – на входе в дом. Лучше, если это будет комплект из двух фильтров, грубой и тонкой очистки.

После системы фильтрации устанавливают накопительный бак, и уже от него идет труба (или трубы) к точкам водоразбора.

Установка бака на чердаке
По традиции бак устанавливают как можно выше – например, на чердаке. Высокое расположение повышает давление в системе, которая будет функционировать даже при отсутствии электроэнергии

Накопительный бак – любой резервуар, подходящий по объему. Раньше использовали металлические оцинкованные цистерны, сейчас – пластиковые емкости различной конфигурации. Они оснащены одним входящим патрубком, для подачи воды из скважины, и двумя выходящими – для разводки по потребителям и сливным.

Сверху бак прикрыт откидной крышкой, которая защищает жидкость от мусора и пыли. Убрав крышку, можно проанализировать состояние резервуара и воды, которая в нем хранится. При сильном загрязнении жидкость выпускают через сливной патрубок, а бак моют.

Главный контролирующий элемент – поплавковый механизм. Как только уровень воды достигает максимальной отметки, входной патрубок перекрывается, и подача в резервуар прекращается. При низком уровне, напротив, входное отверстие открывается и вода начинает поступать в бак.

Накопительный бак из пластика
Пластиковый накопительный резервуар, установленный на чердаке. Он легче по весу, чем металлическая емкость, поэтому монтировать его гораздо удобнее. Чтобы вода не замерзла, в северных районах стенки бака утепляют

Плюс использования накопительного бака: всегда есть запас воды, которая подается под небольшим давлением, даже если все насосы отключены. Минус – сложности в установке. Объемные баки требуют пространства и основания, которое выдержало бы их вес. В случае устройства систем для круглогодичной эксплуатации, чердак или хотя бы сам бак, размещаемый в неотапливаемом чердачном пространстве, должен быть утеплен.

Во избежании перелива и затопления расположенных ниже этажей накопители в обязательном порядке снабжаются переливными трубками. В случае превышения допустимого объема вода через устроенное в верхней трети бака переливное отверстие будет стекать по подключенной к нему трубе в канализацию.

Положительные и отрицательные отзывы

Насколько хороша система без гидроаккумулятора в деле, лучше всего судить по отзывам пользователей – владельцев, которые на протяжении года и более применяют ее в своих домах.

Одно из преимуществ – компактные размеры и эргономичность насосной станции. Нет гидроаккумулятора, занимающего много места, в результате чего найти небольшой уголок для установки насоса гораздо легче. Можно с одинаковым успехом использовать различные виды насосов, в том числе и погружные – тогда на поверхности окажется только трубопровод и регулирующие устройства.

Стоимость агрегата без гидробака ниже, а монтаж проще.

Насосная станция для дачи
Пример насосной станции, которую можно использовать для бытового обслуживания дачи. Насос оснащен реле давления и защитой от сухого хода

Недостатки тоже есть, главный – недостаточная мощность. Система без гидроаккумулятора имеет минимальную производительность, причем насосное оборудование постоянно подвергается риску выхода из строя. Оно не защищено от гидроударов, а от частого включения/выключения просто изнашивается раньше, чем заявлено производителем.

Сегодня, когда на рынке представлено множество моделей с гидроаккумулятором стоимостью от 8000 рублей, система с накопительным баком признана устаревшей и нерациональной.

Выводы и полезное видео по теме

Обзор вихревого насоса с реле давления:

Автоматика для насосных станций без гидроакумуляторов:

Подключение насосной станции к накопительной емкости:

Применение системы водоснабжения без гидробака на дачном участке возможно, однако она будет ограничена по мощности и частично не защищена, даже при оснащении автоматикой. Гораздо удобнее использовать современную насосную станцию с гидроаккумулятором, особенно для обеспечения дома необходимым количеством воды.
