Печь для гаража своими руками: обзор лучших вариантов самоделок

Частный гараж — помещение специфическое и в зимний период обычно очень холодное. Ни для человека, ни для автомобиля такой микроклимат совершенно не полезен. При этом использование стандартных электрообогревателей зачастую оказывается слишком дорогостоящим и малоэффективным.

Остается изготовить печь для гаража своими руками, выбрав один из подходящих вариантов. Мы предлагаем к рассмотрению четыре способа обустройства печного отопления, каждый из которых имеет свои особенности в создании и эксплуатации.

Наглядные схемы и видео-инструкции помогут определиться с конструкцией печи, выполнить сборку и подключение агрегата самостоятельно.

Особенности отопления гаража

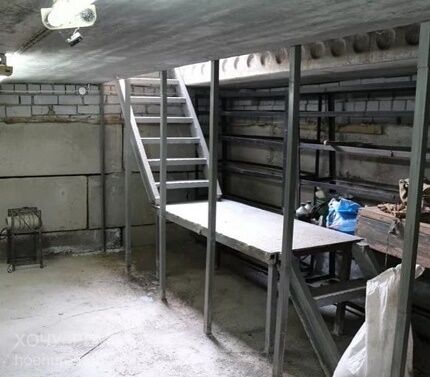

Капитальный гараж с утеплением доступен далеко не каждому автовладельцу. Чаще всего в распоряжении владельца транспортного средства оказывается металлическое строение, лишенное какого-либо утепления. Любая тепловая энергия покидает такое строение практически моментально.

При решении проблемы отопления гаражного помещения, не стоит оценивать его потребность в тепле, опираясь на аналогичный опыт с жилым домом. И дело не только в отсутствии теплоизоляции.

Существует так называемый закон квадрата-куба, который гласит, что когда размеры геометрического тела уменьшаются, отношение размеров поверхности этого тела к его объему увеличивается.

Для нормального хранения автомобиля в гараже температура внутри бокса не должна опускаться ниже +5º и подниматься выше +18º во время присутствия владельцев и выполнения ремонтных работ. Требования регламентированы СП 113.13330.2012

Это сказывается на размерах теплопотерь объекта, поэтому для обогрева одного кубического метра маленького помещения, например, гаража, необходимо больше тепла, чем при отоплении большого дома.

Если для двухэтажного строения может хватить и отопительного прибора мощностью 10 кВт, то на значительно меньший по размерам гараж понадобится агрегат с производительностью около 2-2,5 кВт тепловой энергии.

Для поддержания очень скромной рабочей температуры на уровне 16°С хватит и печки мощностью 1,8 кВт. Если же нужно поддерживать только оптимальную температуру для хранения автомобиля на стоянке — 8°С — подойдет агрегат на 1,2 кВт.

Получается, что расход топлива на обогрев единицы объема пространства гаража может в два раза превышать аналогичный показатель для жилого дома.

Чтобы тщательно прогреть весь гараж, его стены и пол, понадобится еще больше тепловой энергии, т.е. еще более мощный обогреватель. Но даже при наличии утепления тепло будет уходить из помещения слишком быстро. Поэтому рекомендуется осуществлять обогрев не всего гаража, а только так называемого рабочего пространства.

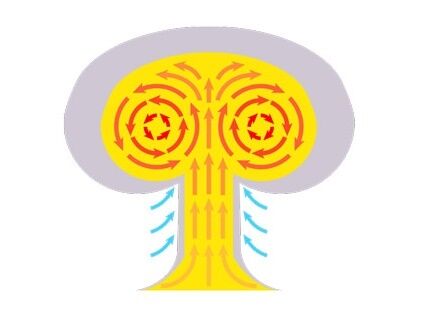

Эффективный обогрев гаража можно выполнить с помощью так называемой «теплой шапки», образуемой в процессе естественно-ограниченной конвекции теплого воздуха в помещении

Идея состоит в том, чтобы сосредоточить прогретый воздух по центру помещения и вокруг него таким образом, чтобы между стенами и потолком оставалась прослойка холодного воздуха. В результате техника и люди будут постоянно находиться в облаке воздуха комфортной температуры, а расход тепловой энергии заметно сократится.

Это явление специалисты называют теплой шапкой, оно возникает благодаря естественно-ограниченной конвекции. Интенсивный поток нагретого воздуха поднимается вверх, но немного не достигает потолка, поскольку его кинетическая энергия гасится более плотными холодными слоями.

Далее горячий поток распределяется по сторонам, слегка касаясь стен или на небольшом расстоянии от них. Почти весь гараж становится теплым, под воздействием конвекционных процессов прогревается даже смотровая яма.

Для достижения подобного эффекта подходят гаражные печи относительно небольшой мощности, создающие интенсивный, но не особенно плотный поток теплого воздуха.

Естественная конвекция воздушной массы в гараже обеспечивает формирование благоприятной для работ температуры даже в смотровой яме

Альтернативный вариант отопления гаража состоит в использовании различных инфракрасных обогревателей. Для гаража с металлическими стенками такое оборудование не особенно хорошо подходит. Инфракрасное излучение плохо отражается от металлических поверхностей, оно проникает сквозь них, в результате все тепло просто уйдет на улицу.

Для кирпичного гаража со стенками в полкирпича инфракрасный обогреватель специалисты также не рекомендуют. Этот материал не пропускает инфракрасные волны, но и не отражает их. Кирпич поглощает этот тип тепловой энергии и со временем ее отдает. К сожалению, на процесс аккумулирования энергии и ее возврат уходит слишком много времени.

Практичные рекомендации по выбору гаражного обогревателя приведены в этой статье.

Использование утеплителей: за и против

Гаражи эконом-класса практически никогда не утепляют снаружи по очень простой причине — это слишком дорого для помещения, которым постоянно не пользуются. Да это и не всегда возможно, например, в гаражных кооперативах строения ставят очень близко друг к другу, зазор не позволяет выполнить монтаж утеплителя.

Для утепления гаража можно использовать такие материалы, как ДВП, которые затухают при возгорании. Использование пластика в таком помещении недопустимо

Но и внутренняя теплоизоляция гаражного помещения может оказаться проблематичной. При монтаже утеплительного материала непосредственно на металлические стены в месте их контакта возникает так называемая точка росы, т.е. место скопления конденсата. Практически всегда при контакте с влагой утеплитель приходит в негодность довольно быстро.

Да и для самого строения такая ситуация может оказаться губительной. В металлическом гараже утепление можно поставить, но лучше установить подходящий материал на некотором расстоянии от стены, примерно в 20-50 мм.

От пола следует отступить на 50-70 мм. В качестве профиля лучше всего использовать шайбы, чтобы избежать создания замкнутых контуров под покрытием.

При таком варианте монтажа конденсат также будет появляться, но благодаря циркуляции воздуха под слоем утеплителя влага будет постепенно испаряться, не нанося ощутимого вреда строению.

Однако для гаража, который отапливается постоянно, этот вариант не подходит, поскольку влажность внутри помещения большую часть времени будет чрезмерно высокой. Это подвергнет риску как здоровье людей, так и состояние автомобиля.

При утеплении металлической конструкции между ней и утепляющим материалом необходимо оставить вентиляционный зазор для регулярного отвода конденсата

В качестве материала для такого “вентилируемого” утепления рекомендуется использовать плиты, например, ДВП, ДСП, то есть древесные материалы, самозатухающие при возгорании. Рекомендуемая толщина — около 5 мм.

Прекрасно подойдет плоский ондулин или его аналоги. Эти материалы обладают способностью отражать инфракрасное излучение, что обеспечивает эффективный обогрев.

А вот пластик, даже обладающий свойствами затухания, ставить в гараже категорически не рекомендуется. Такие материалы при возгорании выделяют ядовитые испарения, из-за которых избежавшие пожара люди могут просто отравиться. Запрещено использовать в качестве утепления также плиты, в составе которых имеется асбест.

При утеплении холодного кирпичного гаража рекомендуется сначала оштукатурить стены вермикулитовым составом, чтобы защитить их от влаги. Стены металлического гаража следует окрасить в два слоя, предварительно прогрунтовав основание.

Стены утепляемого гаража необходимо обработать водоотталкивающим составом, чтобы защитить постройку от разрушающего воздействия конденсата

Обзор возможных вариантов

Для гаража чаще всего используют следующие варианты самодельных печей:

• кирпичная дровяная печь;
• буржуйка;
• печь длительного горения;
• печь на отработке.

Каждый из этих вариантов печей для гаража, сделанных своими руками имеет определенные преимущества и недостатки. Некоторые агрегаты можно сочетать, чтобы расширить возможности по отоплению гаража и сделать этот процесс более удобным и выгодным.

В сооружении небольшой печурки в гараж можно использовать фактически бросовые поручные средства и материалы, это:

#1: Кирпич — могут возникнуть проблемы

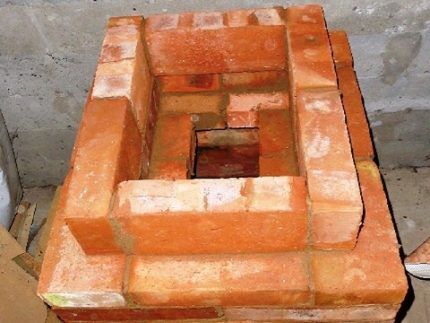

Печь из кирпича иногда делают в гараже, хотя это и не самый простой вариант. Устройство с основанием два на два с половиной кирпича справится с обогревом небольшого пространства.

Однако такая печь разогревается не слишком быстро, а потом длительное время отдает тепло. Поэтому она не очень хорошо подходит, если владелец заходит в гараж только на небольшой срок.

Кирпичная печка в стандартном гараже обычно имеет очень скромные размеры, для ее разогрева понадобится примерно час-полтора, разжигать такую печь следует заранее

Создать упомянутую выше теплую шапку с помощью дровяной печи практически невозможно, поскольку она не способна выдавать достаточно интенсивный поток теплого воздуха. Рекомендуется растапливать такую печь заранее, примерно за час до начала работ.

Чтобы сложить дровяную печь этого типа, понадобится огнеупорный и шамотный кирпич. В кладочный раствор следует добавить огнеупорную глину, а также шамотный порошок. Топливную камеру делают на уровне второго-четвертого рядов, которых в кладке обычно не больше девяти. Конечно, понадобится устроить дымоход.

Его также выполняют из огнеупорного кирпича, а внутрь ставят стальной вкладыш. Дымоход выводят через крышу, кладка должна быть аккуратной и ровной.

Выбирая для своего гаража кирпичную печь, следует помнить, что постоянные перепады влаги через некоторое время приведут к ухудшению вязкости кладочного раствора — устройство прослужит не слишком долго.

#2: Буржуйка — просто и надежно

Самый простой вариант самодельной печки в гараж — изготовление обычной буржуйки. Ее не сложно изготовить из подручных материалов. Подойдет и листовой металл, и старый газовый баллон, и отрезок трубы или ненужная бочка.

Главное, чтобы толщина металла была хотя бы 5 мм. Если используется предмет цилиндрической формы, то его сечение должно быть не менее 300 мм.

Классическая буржуйка состоит из корпуса с решеткой, зольником, загрузочной дверцей и дымоходом, который может быть вертикальным или боковым

На дымоход рекомендуется взять металлическую трубу с толщиной стенки 2-3 мм и сечением не менее 120 мм. Из металла или заготовки (баллона, трубы, бочки и т.п.) вырезают топочную камеру. На дне устраивают решетку для топлива, а под решеткой делают ящик для сбора золы. Для этого элемента подойдет и металл толщиной в 3 мм.

Вверху камеру закрывают и вертикально выводят дымоход. Остается только приделать ножки из металлического уголка. Чтобы повысить эффективность обогрева, некоторые мастера приваривают к бокам буржуйки небольшие металлические “крылья”.

Это увеличит площадь соприкосновения воздуха с горячим металлом и ускорит прогрев помещения.

Буржуйка для гаража может иметь круглую или квадратную конфигурацию в зависимости от особенностей материала, из которого ее изготавливают

Для буржуйки следует приготовить ровное и прочное основание, покрытое огнестойкими материалами. Окружающие стены также следует защитить от возможного возгорания. Кроме того, в непосредственной близости от буржуйки не должны находиться никакие посторонние предметы.

Поверхность такой печки может нагреваться до очень высоких температур. Следует помнить об опасности получить серьезный ожог при случайном прикосновении к ней.

При изготовлении буржуйки из газового баллона нужно проявить осторожность. Бывали случаи взрыва остатков газа при распиливании такой емкости. Специалисты рекомендуют предварительно наполнить баллон водой, чтобы вытеснить горючие остатки.

Наглядно с процессом изготовления печки-буржуйки из опустошенного газового баллона ознакомит следующая фото-подборка:

Работы по сооружению основной части будущей гаражной печки проведены, осталось только приварить к ней дымоход и вывести трубу наружу:

Перед сооружением печки из опустошенного баллона саму емкость нужно обязательно «обжечь». Сделать это лучше на каком-либо пустынном месте, на костре, удалив вокруг него старую траву и все возгораемые предметы в радиусе 2-3 метра. Лучше даже новую растительность скосить почти под ноль триммером.

От баллона перед обжигом обязательно нужно отделить вентиль, т.е. срезать его. Саму емкость следует положить строго горизонтально прямо на дрова и обложить боковые стенки дровами. Затем надо залить внутрь немного жидкости для розжига и поджечь всю «укладку» обязательно со стороны днища.

Когда пламя костра схватится и начнет разгораться, от костра нужно отойти на предельно дальнее расстояние. Но не так, чтобы не было возможности затушить в случае необходимости. Все действия проводите, имея рядом с собой огнетушитель, запаситесь хотя бы автомобильным вариантом или водой в ведрах.

В этом ролике продемонстрирован опыт изготовления классической буржуйки:

#3: Печь на отработке — эффективно, недорого

Конструкция такого агрегата немного сложнее буржуйки, но его эффективность бьет многие рекорды. Отработанное масло найдется у каждого автолюбителя, а если его недостаточно, то приобрести такое топливо можно практически в любом автосервисе по более чем умеренной цене.

В отличие от буржуйки, такую печь делают из двух отделов, соединенных перфорированной металлической трубой.

Старый газовый баллон прекрасно подходит для изготовления различных видов самодельных печей для гаража. Резать такую емкость с помощью сварки следует крайне осторожно

В нижнем отделе сгорает отработанное масло, которое дает некоторое количество тепла и превращается в горючий газ. По трубе этот газ поступает во вторую камеру сгорания, попутно смешиваясь с небольшим количеством воздуха. Полученная газовая смесь при сжигании дает впечатляющее количество тепла.

Первая камера, в которой сгорает отработанное масло, может быть сделана из листового металла или подходящей металлической емкости квадратной, круглой или прямоугольной конфигурации.

Чтобы процесс горения протекал правильно, в этой емкости делают заслонку для регулирования количества поступающего в камеру воздуха.

Перед изготовлением печи на отработке не помешает найти и изучить чертеж такого устройства, хотя строгих требований к конфигурации и размерам нет (+)

Снизу нужно приделать ножки из уголка или толстой проволоки, главное, чтобы они были достаточно прочными, чтобы выдержать металлическую конструкцию. Сверху делают круглое отверстие и вставляют в него трубу с перфорацией.

Обычно эта труба служит опорой для верхней камеры, а также подвергается воздействию высоких температур от сгорающего масла.

Поэтому понадобится конструкция с достаточно толстыми стенками, чтобы выдержать и дополнительный вес, и температуру. В противном случае она очень скоро прогорит. Верхнюю камеру обычно делают в виде короткого и широкого цилиндра из толстого металла.

Сверху нужно поставить дымоход — боковое расположение трубы для удаления дымных газов в этом случае не допускается.

Печь на отработке состоит из двух отдельных камер, которые соединены перфорированной трубкой. В процессе горения из этих отверстий вырывается открытое пламя, что делает устройство пожароопасным

Требования к установке печи на отработке примерно такие же, как и для буржуйки: ровное и прочное основание, защита окружающего пространства от перегрева и возгорания. Сжигать в такой печи можно практически любые отработанные масла: соляру, трансмиссионные составы, мазут, дизельное топливо, керосин и т.д.

Следует воздержаться от экспериментов с составами, для которых характерно легкое и быстрое воспламенение, т.е. от сжигания в такой печи бензина или различных растворителей.

Незначительное количество бензина допускается использовать для розжига отработки. А бензин, пролитый непосредственно возле разогретой печи может привести к серьезному пожару.

Официально оформить разрешение на установку такой печи невозможно, это запрещено нормами пожарной безопасности. Владельцы частного гаража имеют право установить такой агрегат, но они несут полную ответственность за возможное возгорание.

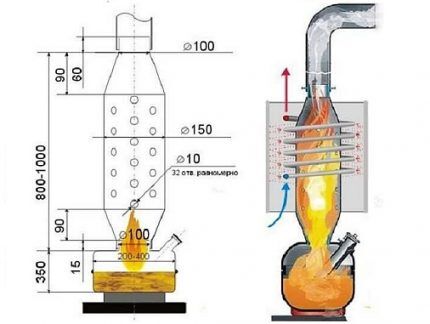

Изогнутую перфорированную трубу используют в разновидности печи на отработке, которую можно также использовать как буржуйку, сжигая не только масло, но и дрова

Интересным решением может стать гибрид буржуйки и печи на отработке. Для этого камеру, в которой сжигают отработку, снабжают изогнутой перфорированной трубкой, а буржуйку делают двухкамерной, чтобы можно было сжигать в ней не только дрова, но и отработанное масло. Агрегат можно использовать для двух видов топлива в зависимости от ситуации.

Модифицированный вариант печки на отработке сможет не только повысить температуру в гараже, но и согреет воду для мытья рук:

Дополнительные варианты самодельных печей для гаража описаны в этих статьях:

1. Чудо-печь для гаража на солярке своими руками: пошаговая инструкция по сооружению
2. Печь на отработке для гаража своими руками: пошаговое руководство по конструированию

Подробный обзор по изготовлению и эксплуатации печи на отработке представлен в видео:

#4: Печь длительного горения — высокий КПД

Принцип работы этой печи позволяет получить максимальное количество тепла при сжигании обычных дров. Топливо в большом количестве загружается в камеру сгорания, туда же подается умеренное количество кислорода. В таких условиях древесина не сгорает сразу, а медленно тлеет, выделяя при этом горючий газ.

Печь длительного горения обычно изготавливают из какой-нибудь цилиндрической емкости, но ее можно сделать и квадратной, если будут обеспечены условия для тления дров (+)

Этот газ сгорает в верхнем отделе топочной камеры при очень высокой температуре, чем и обеспечивается высокий КПД такого типа устройств.

Здесь показан процесс создания интересного варианта печи длительного горения:

Загружать топливо в печь длительного сгорания нужно не более двух раз в сутки, поэтому такие устройства больше подходят для постоянного обогрева гаража или для использования в течение длительного срока.

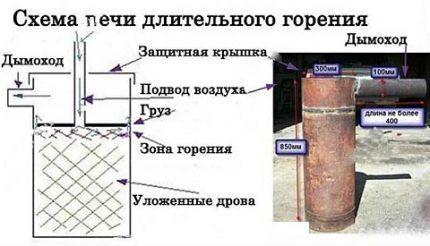

Проще всего изготовить печь длительного горения из металлической бочки с толстыми стенками. Емкость размером около 200 литров считается оптимальной для таких целей. Сверху нужно сделать крышку с дымоходом и отверстием для подачи свежего воздуха, необходимого для горения.

Дымоход печи длительного горения обычно выводят сбоку, а сверху делают отверстие для трубы, через который осуществляется приток воздуха

Сечение дымохода должно составлять около 150 мм, а трубы для воздуха — 100 мм. Важный элемент печи этого типа — груз, который придавливает тлеющие дрова. Для его изготовления понадобится металлический круг чуть уже, чем диаметр бочки, а также два куска швеллера, которые исполнят роль утяжелителя.

В этом элементе также проделывают отверстие для подачи воздуха, к которому потом приваривают трубу с сечением 100 мм. Она должна быть немного длиннее, чем высота корпуса печки.

Сбоку делают загрузочное отверстие для дров с дверцей, а снизу ставят решетку и емкость для золы, приваривают прочные ножки.

Для печи длительного горения лучше всего подходят сухие дрова, которые выделяют в процессе горения минимальное количество смолы

Дрова сгорают в печи длительного горения почти полностью, оставляя небольшое количество отходов, поэтому большой зольник здесь не нужен. Чтобы запустить такую печь, нужно сверху загрузить дрова, прижать их грузом, затем накрыть конструкцию крышкой, продев в соответствующее отверстие трубу для воздуха.

По мере тления количество дров будет уменьшаться, груз опустится. Для установки такой печи также необходимо прочное основание и безопасное окружение.

Можно изготовить печь булерьян — достойный пример печей длительного сгорания.

Обогрев от печи — далеко не единственный вариант отопления гаража. Об альтернативных способах теплообеспечения автомобильного бокса написано в этой статье.

Выводы и полезное видео по теме

Видео-презентация устройства в гараже автономной отопительной системы на основе печки:

Варианты самодельных печей достаточно разнообразны, и конструкции таких устройств не особенно сложные. Понадобятся навыки работы с металлом, сварочный аппарат и вполне доступные материалы. Правильно изготовленная печь работает эффективно и служит долго.
