Замена газового крана: правила безопасности, инструкция + разбор популярных ошибок

Трубы, которые подводят газ к плитам или другому оборудованию, работающему на этом виде топлива, в обязательном порядке должны оснащаться индивидуальными кранами, чтобы в случае опасной ситуации мгновенно перекрыть газоснабжение.

Состояние запорных устройств необходимо постоянно контролировать. Может понадобиться незамедлительная замена газового крана в квартире, если вдруг он выйдет из строя.

Распространенные причины замены крана

Газовые коммуникации отличаются большой надежностью и даже в сложных условиях они могут служить в течение десятков лет. Наиболее уязвимой частью подобных систем являются вентили, установленные в квартире, которые из-за постоянных нагрузок достаточно быстро выходят из строя.

Пластиковый шаровой кран
Малый срок эксплуатации особенно характерен для устаревших конструкций газовых вентилей или моделей, сделанных из пластика либо дешевых сплавов

Вопрос о замене запорного механизма может встать при возникновении запаха газа в районе крана. О неисправности приспособления свидетельствуют и наружные повреждения, например, трещины или сколы устройства, а также затрудненное движение либо излишне свободное вращение маховика.

При возникновении одной из описанных проблем следует вызвать сотрудников горгаза или другой организации, обслуживающей ваш дом. Они проведут диагностику, посоветуют подходящую модель крана, а при необходимости осуществят операцию замены. Из-за повышенной опасности специалисты советуют менять кран до появления неисправностей сразу же по истечению гарантийного периода, который для большинства моделей составляет 10 лет.

Виды кранов для газа

Существует множество разновидностей запорных устройств, которые устанавливаются на газовые трубы. По особенностям их конструкций можно выделить две основные группы:

Разновидность #1: пробковые

До недавнего времени – наиболее распространенный вид кранов для газа. Центральной частью подобных моделей является конический элемент (пробка) с отверстием.

Пробковый кран в разрезе
Схематичное изображение пробкового крана в разрезе. Подобные детали выполняются из прочного толстостенного металла, что гарантирует надежность и долговечность приспособления

При открытии устройства с помощью моховика отверстие в конической части совмещается с аналогичным в трубе, благодаря чему газ проходит к оборудованию. Для соединения пробковых вентилей с трубопроводом для создания герметичности обычно используется сальник.

Разновидность #2: шаровые

Основной деталью запорного элемента этого типа является сферическая деталь, изготовленная из крепкого металла. Как и в пробковых аналогах, она имеет отверстие, которое при повороте рукоятки совмещается с трубой, благодаря чему обеспечивается допуск природного топлива к соответствующему устройству.

Схема работы шарового крана
Схема работы шарового крана: главным действующим элементом подобного устройства является круглая деталь, перекрывающая допуск газа в закрытом состоянии и обеспечивающая прохождения потока в открытом

Подобные вентили появились относительно недавно и быстро приобрели популярность благодаря своим многочисленным достоинствам, а именно:

  • невысокой стоимости;
  • отличной функциональности и запасу прочности;
  • продолжительному сроку службы;
  • простоте в эксплуатации;
  • возможностью работать в различной среде при температурах от -60 до +80о С.

Благодаря сочетанию ценных качеств в настоящее время при оборудовании бытовых газосистем специалисты отдают предпочтение именно шаровым конструкциям.

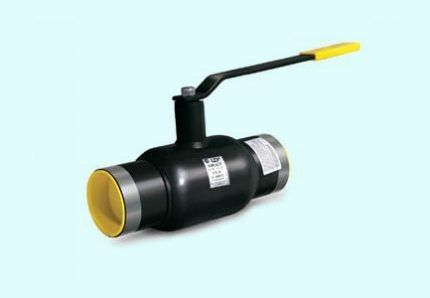

Приварной газовый кран
В отличие от муфтовых и фланцевых моделей, которые можно использовать многократно, приварной кран является одноразовым устройством и не подлежит ремонту

По методу соединения к трубам различается несколько подвидов шаровых вентилей:

  • Резьбовой (муфтовый). В этом случае кран соединяется с отрезком газопровода при помощи детали с нанесенной резьбой.
  • Фланцевый. Крепеж осуществляется при помощи фланцев, фиксирующихся болтами. Подобные устройства чаще всего применяются при транспортировке газообразных веществ и нефти.
  • Приварной. В этом случае кран накрепко сваривается с трубой с помощью соответствующего аппарата.

По своему назначению шаровые краны делятся на три вида:

  • Трехходовые, применяемые для перераспределения газовых потоков;
  • С обогреваемым корпусом, использующиеся в холодном климате;
  • С контролем протечки.

Существует также деление по диаметру прохода. Согласно этому показателю, детали можно отнести к двум категориям:

  • DN 10-50 мм;
  • DN более 50 мм.

Еще одна классификация учитывает номинальное давление, которое выдерживает кран. В этом случае выделяются два типа устройств:

  • PN 1,6 МПа 16 кг/см2;
  • PN 4,0 Мпа 40 кг/см2.

Шаровые краны могут изготовляться из разных видов металла. Наибольшее распространение получили элементы, произведенные из латуни, цинка, стали 20 и сплавов (09Г2С, 12Х18Н10Т), пластика.

Наилучшие качества демонстрируют латунные устройства, которые могут иметь желтый или серебристый цвет (последний характерен для никелированных моделей). Приспособления из этого сплава можно узнать по относительно тяжелому весу.

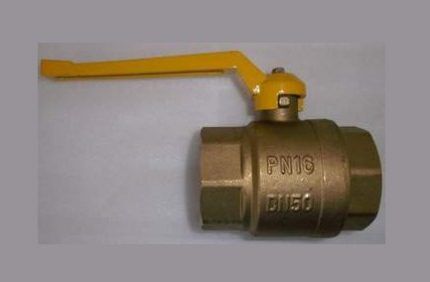

Латунный газовый кран
Наилучшим вариантом является латунный кран. Такое устройство отличается небольшими габаритами, надежностью, простотой в использовании, высоким рабочим ресурсом

Латунные краны, имеющие надежную универсальную конструкцию, долговечны, неприхотливы к техобслуживанию и могут устанавливаться в любом положении.

Основные параметры подбора вентиля

При выборе запорного механизма для газопровода следует обратить внимание на такие характеристики, как:

  • Диаметр трубы. Кран должен полностью перекрывать поступление потока газа в квартиру. Если запорный элемент будет неплотно подходить к стенкам трубы, то его герметичность будет лишь частичной, что может привести к тяжелым последствиям.
  • Совпадение диаметра и шага резьбы на трубе и кране. В этом случае монтаж устройства выполняется достаточно легко. Установка запорного элемента с несовпадающей резьбой и диаметром в принципе возможна при использовании переходников, однако это потребует добавочных материальных и временных затрат на приобретение и монтаж дополнительных деталей.
  • Целостность корпуса. На внешней оболочке элемента должны отсутствовать трещины, сколы, наплывы и другие дефекты. Их наличие свидетельствует о нарушении правил транспортировки, изготовления или складирования деталей, из-за чего возможны и внутренние неисправности, а также сокращение периода эксплуатации.

Следует также обратить внимание на качество продукции, отдав предпочтение моделям известных фирм.

Замена газового вентиля самостоятельно

Процедура замены крана для подачи газа к устройству достаточно проста, однако чрезвычайно ответственна, поскольку природное топливо является горючим, а в соединении с воздухом и взрывоопасным веществом. Поэтому настоятельно рекомендуем прибегнуть к помощи специалистов, прошедших обучение и получивших допуск к проведению подобных работ.

Проверка работником горгаза
Имея навыки проведения монтажа и соблюдая правила безопасности, установку крана можно осуществить самостоятельно всего за 15-20 минут — но только в случае острой необходимости. В дальнейшем результат должен проконтролировать представитель горгаза

Для замена крана на трубе понадобятся инструменты и материалы:

  • новый запорный механизм, подходящий к трубе;
  • два газовых ключа №1 или №2, один из которых потребуется для откручивания резьбы, второй – для того чтобы держать нижнюю трубу неподвижной (это позволит избежать повреждения трубопровода, ведущего к газовой плите);
  • средство, предназначенное для герметизации места крепления крана с трубой (для этой цели можно использовать обычную льняную нить, ленту ФУМ, нить Тангит Унилок);
  • плоская отвертка;
  • графитовая смазка, солидол или другие смазочные материалы;
  • заглушка для трубы размером 0,5 дюймов с внутренней резьбой (при проведении работ вдвоем можно обойтись без этого элемента).

При несовпадении резьбы или диаметра труб и крана могут также понадобится удлинители, фитинги, переходники.

Пошаговая инструкция по замене вентиля

Процесс замены состоит из ряда простых операций, выполнять которые нужно как можно быстрее, чтобы свести к минимуму утечку газа из системы.

Прежде всего следует перекрыть подачу природного топлива в квартиру, установив рукоятку вентиля в перпендикулярное трубе положение.

Закручивание резьбы при замене крана
При замене газового запорного механизма вентиль закручивается от руки, лишь последние обороты делаются при помощи гаечного ключа

После этого можно приступать к демонтажу старого крана, который откручивается от трубопровода. Если процесс осуществляется с затруднением, можно попробовать обработать резьбовое соединение составом WD-40, благодаря которому повышается плавность хода.

Если в помещении ранее был установлен приварной вентиль, его придется срезать при помощи болгарки, после чего на трубах следует дополнительно нарезать резьбу. На месте убранного вентиля ставится временная заглушка.

Чистка крана от наслоений
До обработки соединения крана с трубой герметиком или лентой ФУМ это место следует тщательно очистить от загрязнений и коррозии

На резьбу накручивается нить для герметизации. Для этого следует открутить примерно 7 см нити, и положить ее в крайнюю выемку резьбы, после чего наматывать нить по часовой стрелке в каждую ложбину. Покрыв резьбу одним слоем нити, следует продолжить намотку в противоположном направлении. После этого проложенная изоляция покрывается слоем графитовой смазки или другим подходящим составом.

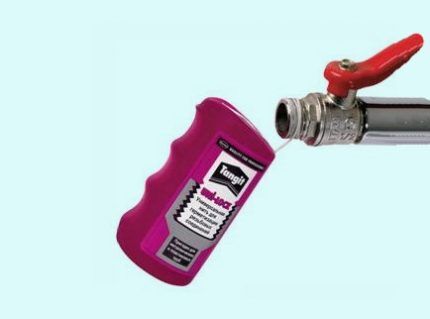

Нить Тангит Унилок
Если в качестве герметика применяется льняная нить, место соединения следует дополнительно обработать масляной краской. При использовании нити Тангит Унилок подобной операции не требуется

Удаляется заглушка и на это место быстро нанизывается новый кран (важно убедиться, что его рукоятка находится в положении «закрыто»). Элемент прикручивается вручную, последние обороты выполняются гаечным ключом.

Порядок вызова специалистов

Лучший выбор — это не проведение манипуляций своими руками, а вызов сотрудников Горгаза. Порядок действий в этом случае следующий:

  • Нужно обратиться в обслуживающую дом компанию, подробно рассказать о проблеме и оставить заявку на вызов специалиста (до его визита лучше воздержаться от пользования газом).
  • В назначенное время в квартиру придут сотрудники фирмы, которые выполнят диагностику и решат вопрос о замене крана. Они также подскажут, какую модель вентиля можно приобрести самостоятельно или предложат воспользоваться имеющимся у него вариантом.
  • Поскольку специалисты Горгаза могут попросить предъявить им договор на газоснабжение, документы на газовую плиту или последние оплаченные счета за газ, их лучше подготовить заранее.
  • Перед визитом рабочих желательно также зажечь голубое топливо и дать выгореть ему в трубе перекрыв его подачу краником у газового счетчика. Подобная операция поможет сэкономить время, поскольку все манипуляции могут осуществляться лишь после опустошения трубопровода.
  • Необходимо также хорошо проветрите помещение, устроив сквозняк.
  • При проведении работ газовщиками желательно находиться рядом с ними, чтобы контролировать их работу.
  • После замены устройства следует вместе с ремонтниками провести проверку, осуществив пробное включение горелки.
  • Специалисты заполняют акт о проведенной операции, заверив его печатью сервисной организации. Бумагу также подписывает и владелец квартиры.
  • После завершения всех работ окна следует оставить открытыми еще как минимум на полчаса, чтобы весь газ выветрился из помещения.

В случае проведения плановых работ по замене либо ремонту газосистем услуга по демонтажу старого запорного механизма и установке новой модели крана выполняется бесплатно, однако собственник квартиры приобретает приспособление, а также расходные материалы за свой счет.

Ремонтная бригада
Услуги по замене крана обычно выполняет ремонтная бригада из двух человек, благодаря чему процедура занимает минимум времени

При вызове специалистов придется также внести небольшую сумму за оказанный сервис и оплатить прибор.

Ревизия пробкового крана без его замены

В некоторых случаях возможно обойтись без замены вентиля, осуществив чистку и смазку используемого пробкового прибора.

Алгоритм действий в этом случае таков:

  • Прежде всего нужно перекрыть кран, установив его рукоятку перпендикулярно трубе, на которой он расположен.
  • Одним из газовых ключей зафиксировать сгон в районе вентиля, стараясь далее удерживать его в неподвижном состоянии.
  • При помощи второго ключа согнать на длинную резьбу муфту и контргайку.
  • Попробовать отвернуть вентиль ключом, а затем, при свободном вращении, открутить его до конца вручную.
  • После удаления детали прикрыть образовавшиеся отверстия заглушкой. Не следует бояться повышенного давления, поскольку напор в трубе всего лишь на 3-5% выше атмосферного.
  • Заглушку насадить на резьбу, затем закрутить ее до конца без помощи инструментов.
  • Открутить вентиль от сгона, убирая наслоения старых изоляционных материалов и краски.
  • Отверткой выкрутить пробку с пазом на тыльной стороне вентиля, вынимая скрытую под ней пружину, после чего убрать из корпуса коническую пробку.
  • Тщательно очистить детали (пробку, корпус) от оставшейся старой смазки, после чего нанести на элемент новый состав.
  • После этого собрать все детали вентиля для газа в последовательности, противоположной вышеописанному алгоритму.
  • Убрать заглушку и поставить вместо нее собранную деталь, предварительно заменив на резьбе изоляционные материалы.
  • Вкрутить сгон и заизолировать резьбу, после чего установить в рабочее положение контргайку и муфту.

Во всех случаях по завершению замены крана необходимо провести проверку правильности сборки, а затем пригласить специалистов.

Поверка выполненных работ

После завершения всех манипуляций по замене запорного механизма необходимо проверить герметичность созданных соединений. Для этого достаточно применить проверенный способ: развести мыло с водой и нанести полученную эмульсию в место посадки вентиля на резьбу, а также на пробку. Если стыки недостаточно прочно соединены, в местах утечки газа будут наблюдаться пузыри.

Проверка герметичности мыльным раствором
Помимо традиционной проверки мыльным раствором можно также воспользоваться специальным прибором, позволяющим уловить присутствие природного газа в помещении

В этом случае необходимо безотлагательно исправить дефект. Для этого следует снять кран и вновь повторить все операции, стараясь наматывать нить и наносить герметик более тщательно и аккуратно.

Правила безопасности при проведении работ

Все манипуляции с газовым оборудованием относятся к работам с повышенным уровнем опасности. При выполнении работ на газопроводе вскрывается труба, из-за чего происходит утечка газа. Это может привести к двум серьезным опасностям:

  • Природное топливо смешивается с воздухом, в результате чего образуется взрывоопасная смесь. Любая искра, которая может возникнуть при включении электроприбора (например, выключателя), может привести к взрыву.
  • При большей концентрации газа воздух становится непригодным для дыхания. Вдыхание пропаново-бутановой смеси вызывает отравление организма, что может привести даже к летальному исходу.

Чтобы избежать чрезвычайных ситуаций, необходимо строго соблюдать меры предосторожности.

Работники городской газовой службы при проведении ремонта оборудования, в частности, замены крана в обязательном порядке должны соблюдать «Правила технической эксплуатации и требований безопасности труда в газовом хозяйстве РФ» (ПБ 12-368-00 Постановление Госгортехнадзора России от 18.07.00 №41, СНиП 2.04.08-87).

Внешний кран для газа
При проведении ремонта категорически запрещается проводить манипуляции с газовым оборудованием, расположенным за пределами квартиры, — на улице или в подъезде

При проведении самостоятельных работ нужно придерживаться следующих положений:

  • Все работы необходимо вести при открытых настежь окнах.
  • Квартира должна быть полностью обесточена, поэтому для проведения ремонта важно иметь доступ к щитку и автоматам.
  • Во время манипуляций по замене газового крана в помещении запрещается курить, зажигать спички.
  • Все работы необходимо проводить исключительно в дневное время.
  • Дверь на кухню, где проводятся работы, должна быть плотно закрыта. Желательно также заткнуть все щели, чтобы избежать попадание газа в другие комнаты.
  • Запрещается перекрывать вентиль на общем газовом стояке, так как в этом случае утечка газа может многократно возрасти, что увеличит опасность взрыва.
  • Все работы желательно проводить вдвоем: это позволит ускорить процесс и избежать осложнений.
  • Не следует заниматься самостоятельной заменой крана, если на газопроводной трубе наблюдаются признаки коррозии или других повреждений, в этом случае предпочтительно вызвать специалистов.

При проведении работ желательно иметь в непосредственно близости противопожарное устройство (огнетушитель).

Разбор типичных ошибок монтажа

Хотя операция по замене газового крана достаточно проста, у неопытных мастеров она может окончиться неудачей.

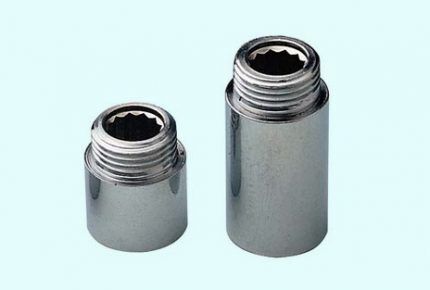

Удлинители для резьбы
Если длина старого крана не соответствует аналогичному параметру нового, следует воспользоваться удлинителями, которые могут иметь внутреннюю и наружную резьбу

Типичными недочетами являются:

  • Невозможность подсоединения крана с трубой из-за того, что эти элементы не соответствуют по своим габаритам либо резьбе. Исправить положение помогут переходники и удлинители разных форм и размеров. Чтобы не попасть в подобную ситуацию, желательно учитывать параметры труб на этапе выбора крана.
  • Недокручивание вентиля. Закреплять резьбу следует вручную, однако в конце необходимо использовать гаечный ключ. Если этого не сделать, соединение будет недостаточно надежным, что приведет к утечке газа и неустойчивости конструкции.
  • Закручивание крана исключительно гаечным ключом. При работе инструментом увеличивается возможность повреждения детали или срыва резьбы.
  • Недостаточная герметичность соединения. Если проверка замененного крана показывает, что в воздух попадает природный газ, следует немедленно отключить плиту и исправить ошибку, как было описано выше.

Не стоит использовать краны ненадлежащего качества. Для того чтобы техника служила долго, важно выбирать модели известных фирм. Желательно применять латунные устройства, требующие минимума техобслуживания при максимуме эффективности и долговечности.

Силикон и другие подобные материалы высыхают, теряют эластичность, вследствие чего они начинают пропускать газ. Чтобы этого не случилось, лучше использовать смазки на основе графита.

Полезное видео по теме

На видеоролике подробно представлен процесс замены крана на трубе, ведущей к газовой плите.

Замена крана — простой, но очень ответственный процесс. Даже если у вас есть опыт в проведении похожих работ, по нормам, вы не можете заняться им самостоятельно — необходимо обратиться в специализированные службы. Там работают сотрудники, которые прошли соответствующее обучение и получили необходимый допуск для проведения ремонта газовых систем.
