Как производится врезка в существующий водопровод под давлением

Самый доступный способ организации водоснабжения загородного дома – подключение его к действующей центральной магистрали. Но для его реализации не всегда есть возможность перекрыть воду.

В этом случае потребуется врезка в водопровод под давлением. Как выполнить врезку на практике, избежав отключения запитанных от магистрали потребителей, рассмотрим в статье.

Допуск на выполнение работ

Работы по врезке в водопроводные магистрали, как посредством сварки так и без нее, нельзя осуществлять без получения соответствующих разрешений.

Выполнение незаконной врезки традиционно завершается привлечением хозяина к материальной и административной ответственности.

План участка можно получить в Федеральном центре регистрации земельных владений, а технические условия в центральном отделе водоканала. В техусловиях на подключение будут указаны:

  • место подключения;
  • диаметр магистрального трубопровода;
  • данные, необходимые для врезки.

Кроме местной структуры Водоканала разработкой проектно-сметной документации занимаются специализированные проектные организации, имеющие соответствующую лицензию.

Можно заказать у них проектно-сметную документацию на выполнение врезки в магистраль централизованной водопроводной сети. Возможно, их услуги окажутся дешевле, но не исключено, что могут образоваться проблемы с одобрением проектной разработки Водоканалом.

Затем документацию на врезку следует зарегистрировать в местном отделении СЭС. Одновременно с подачей собранного пакета документов в филиал СЭС для регистрации требуется оставить заявление на выдачу заключения о необходимости подключения к водопроводу.

Исходные данные для получения разрешения
Для проведения работ следует иметь на руках план участка М 1:500, а также получить технические условия и разрешение на врезку местного водоканала

Согласно общепринятым нормативам выполнение врезки трубы под давлением и установку приборов учета должны выполнять квалифицированные специалисты, имеющие соответствующий допуск. Самостоятельно своевольно выполнять подобные работы запрещено.

Сэкономить, приложив собственные усилия к подключению, получится только на производстве земляных работ в период разработки и засыпки траншеи.

Условия, при которых нельзя осуществлять врезку:

  • если трубопровод магистральной сети имеет большой диаметр;
  • если землевладение не подключено к центральной канализационной системе;
  • если врезка предполагается в обход приборов учета.

Даже при наличии всех разрешений врезку трубы к действующей сети должны выполнять только квалифицированные специалисты.

Способ экономии расходов
Сэкономить можно лишь на том, если своими силами произвести часть работ, выполнение которых не требует наличия лицензии

К числу таковых можно отнести: земляные работы (копание и обратная засыпка траншей), доставка материала и другие виды подсобных работ, которые не связаны непосредственно с процедурой врезки.

Разумеется, никто не может запретить хозяину выполнить врезку самостоятельно. Поэтому в статье подробно расписана последовательность выполнения действий.

Возведение колодца для обустройства узла

Для упрощения врезки в существующий водопровод удобно использовать смотровой колодец. Диаметр конструкции должен составлять порядка 70 см. Этого пространства достаточно, чтобы разместить отсекающую арматуру (в виде вентиля или задвижки), а также выполнить все необходимые манипуляции для врезки. В дальнейшем в период эксплуатации наличие такого сооружения облегчит работы по ремонту домашнего водопровода.

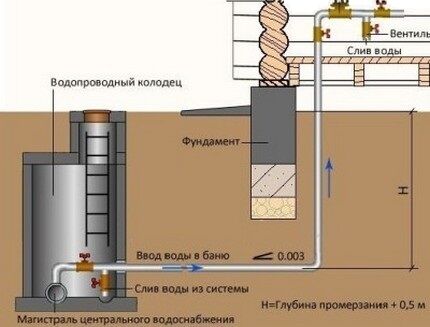

Место размещения узла врезки
Узел врезки водопровода, используемый для отключения ввода на период проведения ремонтных работ, будет размещен тут же внутри шахты в районе точки соединения с наружным водоводом

Для возведения колодца выкапывают новый котлован соответствующего размера. Дно ямы засыпают гравийной «подушкой», формируя слой высотой в 10 см. Чтобы сделать надежное основание, по выровненной гравийной отсыпке расстилают отрезы рубероида и заливают бетонную стяжку толщиной в 10 см. При создании заливки используют бетон марки М150 и М200.

Через три-четыре недели, когда бетон приобретет необходимую прочность, над плитой возводят шахту. Для этого стенки ямы обкладывают кирпичом, цементными блоками или железобетонными кольцами. Горловина сооружения должна достигать нулевого уровня.

Если колодец предполагается установить на участке, где уровень грунтовых вод поднимается до одного метра в паводковый период, необходимо сооружать водонепроницаемую конструкцию. Удобнее всего для этой цели приобрести готовую емкость из пластика. Снизу ее якорят к бетонной плите, сверху такую конструкцию прикрывают литой плитой, оснащенной отверстием под установку люка.

Врезка в зависимости от типа труб

Поскольку магистральные водопроводы собирают из полимерных, оцинкованных и чугунных труб, рассмотрим все доступные варианты обустройства врезки.

Работа с полимерной арматурой

Имея дело с полимерной арматурой, технология врезки осуществляется в такой последовательности. Определившись с местом врезки трубы, подготавливают участок. Для этого ровное место в зоне прокола тела трубы основательно очищают с помощью наждачной бумаги от скоплений ржавчины и остатков краски.

К подготовленному месту посредством болтов фиксируют хомут, оснащенный клеммами для возможности подключения сварочной машины. После установки узла и присоединения контактов сварочного аппарата к клеммам на него подают напряжение.

При установке на полимерную трубу электросварного разборного хомута конструкцию сначала рассоединяют на вертикальный патрубок с вентилем, через полость которого заглубляется насадка для рассверливания, и прямоточные патрубки.

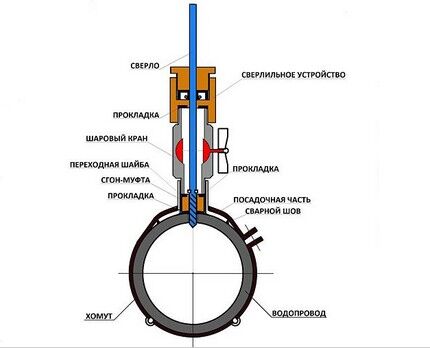

Схема элементов конструкции
На трубопровод фиксируют оснащенный фланцем хомут, через который присоединяют оснащенную втулкой задвижку

На другом конце накладки на участке, где будет заглубляться сверло, монтируют вентиль с втулкой. К нему приставляют оборудование для сверления, после чего с помощью обычного сверла аккуратно проделывают в магистрали отверстие.

Сверло нужно вводить только через запорный вентиль с тем, чтобы после «пробоя» тела трубы перекрыть поток воды и свободно извлечь режущий инструмент. Для обеспечения герметичности стыка при сверлении задействуют специальную насадку.

Условия для качественного соединения
При выполнении врезки в пластиковый трубопровод посредством сварки проделывание отверстия и завинчивание вентиля осуществляют лишь после полного охлаждения поверхности

Новый участок трубы ввода подсоединяют к расположенному на задвижке фланцу. Хомут монтируют над местом врезки, а затем путем нагревания спирали сварочного аппарата спаивают с телом трубы. В результате получается высокопрочное герметичное соединение.

Подключение чугунных труб

При наличии чугунной трубы, которая намного тверже полимерных аналогов, процедуру выполняют в такой последовательности:

  1. В месте будущего «пробоя» очищают участок от ржавчины и снимают болгаркой слой каленого чугуна.
  2. Устанавливают на участок седелку, не забывая проложить резиновые уплотнители.
  3. К фланцевому отводу прикрепляют запорный вентиль, в полость которого вводят коронку.
  4. Начинают просверливать трубу, не забывая охлаждать место реза и вовремя менять затупившиеся коронки. Сверлить нужно в несколько этапов: сначала сверлом малого диаметра, а затем чуть большего.
  5. После извлечения коронки из вентиля перекрывают задвижку, отрезав подвод воды из патрубка.
  6. Восстанавливают антикоррозионное покрытие и изоляцию.

Для создания отверстий в полости чугунных труб применяют коронки, оснащенные твердосплавными режущими пластинами, или сверла с перьевой заточкой. При работе с ними важно исключить перегрев инструмента, смачивая для этого периодически режущие части водой.

Чтобы защитить электроинструмент от попадания воды в момент извлечения режущей части из отверстия, из толстого картона или резины сооружают защитный экран. Его располагают между корпусом и патроном.

Необходимость герметичности конструкции
Врезка в магистральную трубу под давлением предполагает воздействие шести рабочих атмосфер, поэтому важно следить, чтобы в местах соединения отсутствовали какие-либо течи

При задействовании седельного хомута для врезки в металлический трубопровод, чтобы обеспечить плотное прилегание его к поверхности, применяют уплотнительные резинки. К такому устройству может дополнительно крепиться специальный станок, основными элементами которого выступают:

  • блокировочный болт;
  • ручка с трещоткой;
  • промывочный кран;
  • вал со сверлом.

Все элементы конструкции заключены в металлический корпус. Наличие направляющей муфты позволяет упростить процесс сверления, при котором сверло удобно располагать в любом направлении.

Особенности работы со стальными трубами

Стальные трубы по кольцевой жесткости не уступают чугунной арматуре. Но сталь представляет собой более пластичный железоуглеродистый сплав. Поэтому врезку можно осуществить путем реализации иной технологии, при которой способ состыковки напоминает тот, что применяют при монтаже полимерных труб.

Технология врезки в стальной трубопровод включает ряд основных этапов:

  1. Участок, подлежащий врезке, раскапывают и зачищают от ржавчины.
  2. На участок трубы путем приваривания монтируют резьбовой или фланцевый патрубок.
  3. Выполняют сварку швов.
  4. Проверяют швы на герметичность.
  5. К патрубку фиксируют фланцевый или резьбовой вентиль.
  6. Через вентиль выполняют сверление трубы магистрали.
  7. За смонтированным вентилем устанавливают ветвь внешнего водопровода.

В идеале патрубок должен быть выполнен из «магистральной» арматуры. Но допускается также применение любой другой разновидности трубного проката, основой для которого выступает конструкционная сталь.

Правильность выполнения действий
При сверлении трубы магистрали первые верхние слои лучше пройти перфоратором, а последние миллиметры, требующие «ювелирного» мастерства – вручную

Наглядно определить герметичность швов поможет такая «хитрость»: изнутри их промазывают керосином, а снаружи – намечают контурами мела. О дефектах герметичности стыка укажут масляные пятна, проявившиеся на внешней стороне конструкции.

Основные этапы процедуры

Выбор способа врезки зависит от материала изготовления труб, рабочего давления в системе и условий ее эксплуатации. Ее можно выполнить под углом в 45 и 90 градусов, расположив по направлению вверх или в сторону.

Шаг #1 — определение участка врезки

Перед тем, как приступить к врезке в водопровод, необходимо четко определить место прокладки трассы. Центральная магистраль должна располагаться по-прямой.

Где заложить трубопровод
При определении глубины заложения трубопровода ориентируются на уровень промерзания, характерный для данной местности

Для регионов средних широт этот показатель варьируется в диапазоне 1,2-1,5 метра.

На этом этапе необходимо также определить, какие еще коммуникации «залегают» в пределах участка, с тем, чтобы случайно не повредить их в процессе проведения земляных работ и осуществления монтажа.

Шаг #2 — выбор необходимых материалов

Для подключения используют трубопроводы из полиэтилена, чугуна или оцинкованной стали диаметром от 50 мм и выше. Работы на магистралях с трубопроводами, выполненными из полиэтилена, исключают задействование электро- и газосварки.

При работе с чугуном стоит учитывать, что это довольно хрупкий материал. Потому давление на инструмент в процессе работы должно быть минимальным, а сверление нужно выполнять на малых оборотах.

При выборе труб для осуществления врезки следует учитывать, что диаметр отводящей трубы не должен превышать размер той, в которой выполняется отверстие.

Для подсоединения к пластиковому трубопроводу, давление которого составляет порядка 1,6 МПа, задействуют хомуты-седелки. Приспособления оснащены нагревательной спиралью и фрезой, необходимой для создания отверстия. Наличие штрих-кода на корпусе детали позволяет параметры сварки задавать с необходимой точностью.

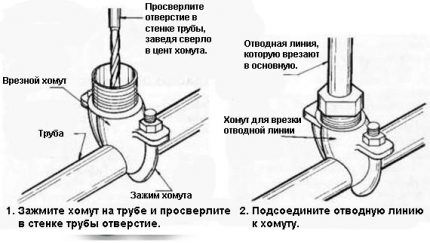

Конструкция хомута-седелки
Корпус хомута-седелки выполнен из прочного пластика: для монтажа устройства требуется задействование дополнительного оборудования

Чтобы выполнить врезку без отключения подачи воды на трубах из асбестоцемента стали или чугуна используют седельный или седловой хомут.

Он состоит из двух частей и оснащен болтами, благодаря которым плотно обжимает трубу с двух сторон. Устройство крепится на трубопровод с помощью кронштейна.

Устройство седлового хомута
Седловые хомуты изготавливают из металла, модули оснащают запирающей пластиной либо же специальным механизмом

В последнее время часто используют хомуты, модули которых оснащены фрезой и встроенными клапанами. Их применяют для врезки трубопроводов с давлением в пределах 16 бар. Такие приспособления оснащены муфтами и позволяют осуществлять врезку посредством сварки. Главным достоинством таки хомутов является устойчивость к коррозии, благодаря чему они способны прослужить более полувека.

Нередко для врезки труб под давлением мастера используют засверловочные хомуты. Они продаются в комплекте с насадками и поворотными разъемами.

Конструкция засверловочного хомута
Засверловочный хомут оборудован поворотно-затворным механизмом, которые после установки используется в роли регулировочной или запорной арматуры

В продаже встречается несколько видов засверловочных хомутов, которые можно устанавливать на трубы диаметром от 80 до 300 мм.

Из инструментов также необходимо подготовить:

  • штыковую и совковую лопату;
  • перфоратор со сверлом;
  • прибор для фрезы;
  • коронка;
  • болгарка;
  • отрез наждачной бумаги.

При выборе диаметра сверла руководствуются правилом равенства размера инструмента и внутреннего сечения врезаемой трубы.

Шаг #3 — проведение земляных работ

Чтобы обнажить магистраль, выкапывают котлован. Его можно вырыть вручную или с помощью экскаватора. Но даже при выполнении земляных работ средствами механизации как только обнажится металлическая лента, проложенная сверху магистрали, дальнейшие манипуляции следует выполнять вручную.

Обнажив участок трубы, приступают к рытью траншеи в направлении дома. Ее закладывают ниже уровня промерзания почвы.

Выдерживание угла наклона
На участке трассы в направлении от врезки в магистраль до входа отводящей трубы под фундамент дома следует предусмотреть уклон в 2 градуса

Любые манипуляции с трубопроводом, находящегося под давлением, требуют неукоснительного соблюдения техники безопасности и строгого выполнения всех этапов операции.

Шаг #4 — выполнение отвода от магистрали

Применив один из вышеописанных способов, выполняют врезку в существующий водопровод под давлением.

На завершающем этапе трубу внешней ветви водопровода укладывают в траншею и посредством обжимной муфты соединяют ее с запорным вентилем. При отведении от магистрали линии водопровода начало нового водопровода будет располагаться на вентиле хомута, а конец – на приборе учета расхода воды.

Счетчик, основное предназначение которого – регистрировать объем поступающей воды, располагают таким образом, чтобы он находился между отсекающими вентилями.

Вариант размещения прибора учета
Прибор учета можно разместить непосредственно в полости колодца, либо же занести во внутридомовое помещение

Чтобы предохранить прибор учета от обратного тока жидкости, необходимо установить обратный клапан.

Если врезка в водопровод предполагает прохождение ввода через стену, то при монтаже следует предусмотреть зазор в конструкции – пространство размером в 0,2 метра. После завершения монтажа это пространство уплотняют водостойкими сальниками или смоляной прядью. Чтобы замаскировать сформированные уплотнения, их прикрывают цементной отделкой.

Шаг #5 — регулировка и испытания системы

Правильность состыковки и подключения всех элементов системы проверяют испытательным путем. Для этого в новую линию трубопровода подают давление, а через кран, расположенный на другом конце трубы, стравливают скопившийся в системе воздух.

Убедившись в герметичности водопровода, остается только закопать траншею, проложенную от места врезки к дому.

Полезное видео по теме

Советы мастера: как произвести врезку под давлением:

Принцип работы устройства для врезки:

Последствия некачественного монтажа:

Манипуляции по врезке под давлением необходимо производить с учетом всех перечисленных рекомендаций и правил. При несоблюдении условий велика вероятность нарушения целостности системы, которая сведет все усилия на «нет» и приведет к плачевным последствиям.
