Обзор водяного насоса «Тайфун»: устройство, модельный ряд, отзывы покупателей

Водяной насос «Тайфун» разработан и выпускается компанией Bosna LG (Украина). Производитель позиционирует свои насосы как не имеющие аналогов по глубине погружения и производительности. Насос может применяться для водоснабжения частного дома из скважины, колодца или открытого водоисточника.

«Тайфун» имеет уникальные технические характеристики и встроенную систему защиты.

Модельный ряд и технические характеристики

Компания Bosna LG выпускает три марки погружных электронасосов для чистой холодной воды «Тайфун» в литом чугунном корпусе. Все водяные помпы этой серии предназначены для работы от электрической сети с напряжением 220В. Забор воды — нижний, что требует подвешивания этих насос на определённом расстоянии от дна.

Небольшой диаметр — 10 см даёт возможность использовать все модели в скважинах размеров от 12 см. На всё оборудование Bosna LG предоставляется гарантия 12 месяцев от производителя. В комплектацию помпы входит муфта для соединения со шлангом или трубой.

«Тайфун-1»: максимальный напор — 16 м

Электронасос Насос «Тайфун-1» модификации БВ-0.5-16-У5-М — высокопроизводительный бытовой агрегат с глубиной погружения до 16 м. Производительность данного насоса при максимальной глубине погружения составляет 35 л/мин, при глубине 3 м — 50 л/мин.

Насосный аппарат способен качать воду с глубины до 8 м. Оборудование оснащено встроенной системой защиты от перегрева и двухканальной системой водозабора для дополнительного охлаждения корпуса в процессе работы.

«Тайфун-2»: максимальный напор — 90 м

Насос модификации БВ-0.25-40-У5М способен транспортировать воду на расстояние в 90 м, что включает откачку из ствола скважины, перемещение по горизонтальным и вертикальным участкам водопровода к потребителю. Это могут только очень дорогостоящие импортные помпы. Производительность электронасоса зависит от расстояния между ним и выработкой: 90-80 м — 8 л/мин, 40 м — 15 л/мин, 10 м — 30 л/мин, 5 м — 40л/мин.

Насос оснащён встроенной термозащитой и двухканальной системой водозабора для наилучшего охлаждения. Данный насос является базой для насосной станции бытового назначения «Тайфун», выпускаемой компанией Bosna LG.

Насос "Тайфун"
Насосы «Тайфун» превосходят аналогичные водяные помпы по глубине погружения и производительности в несколько раз благодаря особому запатентованному конструктивному решению

«Тайфун-3»: блок автоматики и максимальный напор — 90 м

Электронасос БВ-0.25-40-У5М с УЗН (устройство защиты от наводок) — уникальное оборудование для бытового использования в условиях нестабильного электропитания. Агрегат оснащён блоком автоматики УЗН, встроенным в электрошнур. УЗН выравнивает перепады напряжения в сети в диапазоне 190-250В до рабочего.

Перепады напряжения никак не отражаются на производительности насоса, не приводят к его перегреву и выходу из строя, что особенно важно для дачников, с нестабильной системой энергоснабжения. Насос запускается в работу плавно, это имеет большое значение, т.к. пусковые токи у насосов такого типа имеют достаточно большую величину. Максимальная глубина погружения — 90 м, при этом производительность насоса составляет 8 л/мин.

Все помпы «Тайфун» рассчитаны на продолжительную работу без остановки и имеют показатели влагозащищённости уровня IPx8.

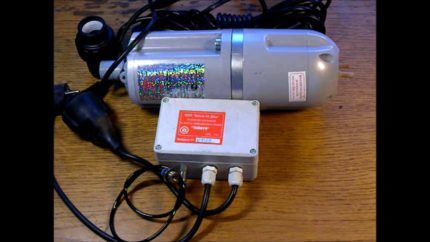

Насос с УЗН
«Тайфун-3» автоматически отключается при превышении напряжения максимально допустимых значений и автоматически включается при нормализации напряжения в электросети

Устройство и принцип работы

Все модификации водяной вибрационной помпы  «Тайфун» включают три основных узла:

  1. Вибрационная часть. Состоит из амортизатора, диафрагмы, муфты, штока. На одном из концов штока расположен якорь, а на другом — поршень. Между амортизатором и диафрагмой имеется определённое расстояние, оба элемента направляют шток в процессе эксплуатации электронасоса и обеспечивают его герметичность, предотвращая попадание воды в ту часть корпуса, где расположен электропривод.
  2. Водозаборная часть. Представляет собой полость, вверху которой расположен стакан с отверстиями для забора перекачиваемой воды и обратный клапан, препятствующий обратному сливу и в случаях, когда насос отключен.
  3. Электроприводная часть. Состоит из сердечника, двух катушек и всасывающего напорного патрубка. Эти части расположены в корпусе и залиты компаундом с фракциями кварцевого песка.

Компаунд фиксирует электромагнит и изолирует обмотки катушек, защищая их от проникновения воды. Кварцевый песок повышает теплоотведение из электроприводной части. Сердечник представляет собой «П»-образную фигуру из пластин, выполненных из трансформаторной стали. На сердечник намотан эмальпровод с определённым количеством витков, изолированный специальным лаковым покрытием.

Принцип работы основан на переменном токе, который при помощи амортизатора преобразуется в механические колебания, передающиеся на поршень и якорь. Вода попадает внутрь насоса через отверстия водозабора и оказывается в камере, где находятся поршень и клапаны.

Поршень под воздействием колебаний начинает совершать возвратно-поступательные движения, создавая гидравлический удар в стакане с отверстиями. Клапаны закрывают отверстия, и вода оказывается в камере, откуда выбрасывается под давлением через двухканальную систему в выходящий напорный патрубок.

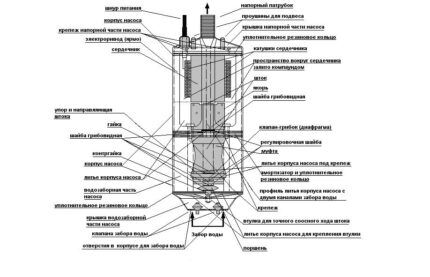

Схема насоса "Тайфун"
Конструкция и материалы штока и втулки, обеспечивающие соосность хода обоих элементов, запатентованы производителем, именно этим объясняются высокие технические характеристики насоса

Подготовка насоса к работе

Для ввода электронасосов «Тайфун» в эксплуатацию необходимо:

  1. Соединить шланг с выходным напорным патрубком, используя соединительную муфту, идущую в комплекте. Для этого нужно плотно навинтить полумуфту на резьбу патрубка, а затем установить отрезок трубки внутрь шланга. На конец шланга надеть полумуфту, втулку и резиновое кольцо, а затем вставить шланг до упора. Вместо шланга можно применять пластиковые трубы размером 3/4″.
  2. Соединение насоса «Тайфун» с системой водоснабжения осуществляется только посредством гибкого армированного шланга. Диаметр шланга должен соответствовать размеру труб. Не допускается использование армированного шланга меньшего диаметра для усиления напора, т.к. это создаст существенную нагрузку на работающую помпу.
  3. В имеющиеся проушины (крепления) насоса необходимо продеть капроновый шнур для подвешивания агрегата. Узел, который будет закреплять шнур лучше всего расположить на расстоянии не менее 10-15 см от отверстий всасывающего стакана, чтобы предотвратить попадания шнура в насос.
  4. Длина питающего электрокабеля у насосов «Тайфун» составляет максимум 10 м. Если этой длины не хватает, необходимо использовать влагозащищённый удлинитель. Запрещается наращивать электрокабель самостоятельно!
  5. Скрепить электрокабель, шланг и капроновый шнур вместе, используя хомуты или обычную изоленту через каждые 1-1,5 м.
  6. Опустить насос в воду, чтобы электрокабель не натягивался слишком сильно, и закрепить его на удерживающем устройстве, например на колодезной перекладине. При установки оборудования в скважину перед спуском необходимо надеть на агрегат резиновые кольца.

При креплении насоса кончики шнура желательно оплавить. Для подвешивания в выработках и источниках вибрационных модификаций с логотипом Тайфун нельзя применять стальной трос. От постоянной вибрации он разрушится.

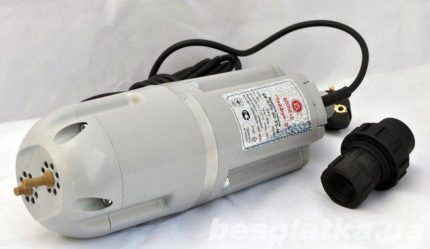

Соединение шланга с напорным патрубком
Крепление шланга к напорному патрубку возможно при помощи хомута, но для обеспечения герметичности производитель рекомендует делать это только при помощи муфты, входящей в комплект

Насос «Тайфун» должен быть подвешен так, чтобы в процессе работы он не касался стенок и дна. Расстояние от водозаборного стакана до дна должно быть не менее 40 см.

Установка и эксплуатация насоса

Электронасос «Тайфун» может быть установлен в открытом водоёме, в колодце любого типа или скважине диаметром более 12 см.

Особенности эксплуатации электронасосов «Тайфун»:

  1. Оборудование не нуждается в смазке и предварительной заливке, начинает работу по перекачке жидкости мгновенно после запуска. Не допускается включение насосов серии «Тайфун» в сеть без предварительного погружения в воду!
  2. Электронасосы предназначены для длительной беспрерывной работы, в том числе в зимнее время. Поднимать оборудование на поверхность необходимо только для осуществления технического обслуживания или профилактического осмотра.
  3. Включение/выключение насоса производится только при использовании штепсельной вилки или двухполюсного выключателя. При срабатывании системы защиты нет необходимости повторного запуска насоса, при нормализации параметров агрегат запуститься в работу в автоматическом режиме.
  4. В процессе работы корпус электронасоса не должен ударятся о стенки скважины или колодца. Если это происходит, то необходимо поднять насос и снова установить его так, чтобы избежать ударов.
  5. При эксплуатации электронасоса в зимнее время следует помнить, что глубина его погружения должна быть ниже, чем глубина промерзания грунта в регионе. Учитывая, что оптимальным уровнем для агрегатов «Тайфун» является 3 м от зеркала воды, то данный насос можно беспрепятственно использовать круглый год.

«Тайфун-2» может работать в составе бытовой насосной станции, которую очень удобно использовать для полива и водоснабжения частного дома.

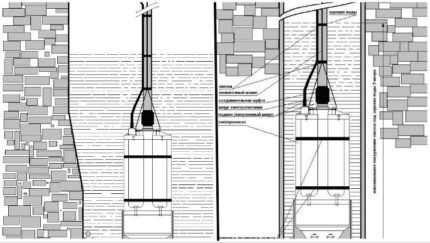

Установка насоса "Тайфун"
Установка насоса «Тайфун» может производиться в открытом водоёме (слева), в колодце или скважине (справа), при работе в открытом водоёме помпа предварительно опускается в пластиковое ведро

Насосные станции «Тайфун»

В отличие от обычных насосных станций, которые состоят из гидроаккумулятора, реле давления, манометра и различной соединительной арматуры, станция «Тайфун» состоит из электронасоса высокой производительности «Тайфун-2» и блока электронного управления, позволяющего управлять помпой в автоматическом режиме.

Водяная помпа «Тайфун-2» подключается через контроллер, в результате чего получается полноценная насосная станция, способная обеспечивать водоснабжение частного дома.

Насосная станция «Тайфун» поддерживает постоянное давление в системе водоснабжения, без изменения напора и производительности. Контроллер также обеспечивает плавный пуск помпы, что снижает риск возникновения гидроударов и перегрузки насоса. Устройство позволяет осуществлять многократное выключение/выключения насоса, не снижая его ресурс работоспособности.

Помпа, находящаяся в составе насосной станции, надёжно защищена от сухого хода, в случае если вода в водоисточнике закончиться. Контроллер автоматически произведёт отключение агрегата, а при восстановлении нормального уровня воды произойдёт его автоматическое включение. При повышении напряжения в электрической сети свыше 250В насос также автоматически отключается.

Подключение контроллера осуществляется очень просто: необходимо подсоединить вилку шнура электрокабеля насоса «Тайфун-2» к розетке блока управления электронасосом и трубке передающей давление к напорной трубе от насоса к водопотребителю. Произвести подключение контроллера можно самостоятельно без привлечения специалиста.

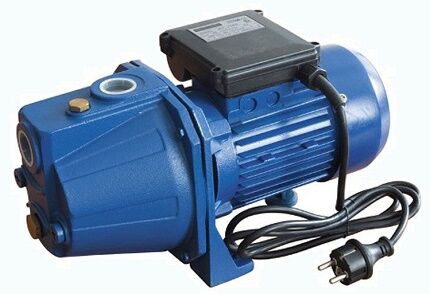

Центробежный водяной насос Тайфун
Поверхностные центробежные насосы с логотипом Тайфун предназначены для транспортировки чистой воды и равнозначных по консистенции жидкостей, не включающих агрессивных веществ

Регулировка агрегатов «Тайфун»

Как и другие электронасосы вибрационного типа «Тайфуны» нуждаются в регулировке, чтобы оборудование работало с требуемыми параметрами. Регулировка — это подбор оптимального расстояния между якорем и сердечником, а также между клапанами и рабочим поршнем.

Для выставления рабочего зазора между сердечником и якорем необходимо, чтобы напряжение в электросети было именно 220В. Добиться этого можно используя стабилизатор электросети. Низкое напряжение снижает производительность и напорные характеристики вибронасоса, а повышенное — приводит к возникновению излишней нагрузки.

В среднем зазор между сердечником и якорем для нормальной работы агрегата составляет 4,3-5 мм. При наличии специальных инструментов можно самостоятельно отрегулировать этот показатель, однако учитывая сложность разборки и обратной сборки электроприводной части насоса, лучше доверить эту регулировку специалистам сервисного центра.

Самостоятельно вы можете отрегулировать положение шайб на штоке, располагающихся между якорем и амортизатором. Шайбы отвечают за производительные характеристики электронасоса, а также за его КПД. Добавив шайбы, вы получите более высокую производительность. Здесь важно не зафиксировать шайбы слишком близко друг к другу, т.к. это приведёт к соударению якоря и сердечника.

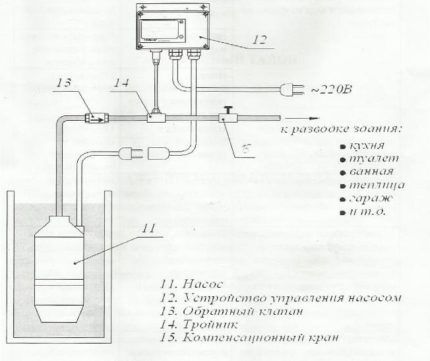

Схема подключения насоса "Тайфун"
В процессе подключения погружного насоса необходимо проследить, чтобы не было утечек в системе водоснабжения, т.к. они могут стать причиной нестабильной подачи воды

Шайбы, которые находятся под поршнем, отвечают за общий напор помпы, путём воздействия на рабочий поршень. Если добавить шайбы здесь, то поршень будет плотнее прилегать и напор возрастёт, уменьшая шайбы — напор снижаем. Регулировкой можно добиться оптимальных показателей работы электронасоса «Тайфун», например, уменьшить напор, увеличив при этом производительность и КПД.

Регулировочные шайбы
Производить регулировку насосов «Тайфун» рекомендуется, если один из его параметров не соответствует указанным в паспорте, когда они не связаны с колебаниями напряжения в электросети

Техническое обслуживание и правила безопасности

Техобслуживание электронасоса «Тайфун» включает в себя периодический осмотр, который проводится каждые 100 часов эксплуатации. Пока оборудование находится на гарантийном обслуживании, разбирать насос самостоятельно запрещается. В постгарантийный период можно своими руками производить замену износившихся частей. Наиболее часто в этом нуждаются поршень и клапана. Для их замены необходимо произвести разборку помпы в соответствии с инструкцией производителя.

Также часто владельца насосов серии «Тайфун» сталкиваются с засором входных отверстий на стакане. Устранить засор можно прочистив отверстия тонким тупым инструментом. Делать это необходимо осторожно, чтобы не повредить обратный клапан.

Запрещается самостоятельно производить ремонт электропитающего кабеля! Также для безопасной эксплуатации и бесперебойной работы насоса необходимо соблюдать следующие правила:

  • не допускать работы помпы без погружения в воду;
  • нельзя поднимать/опускать, осматривать работающий насос;
  • напряжение электросети должны быть максимально приближено к показателю 220В;
  • температура перекачиваемой воды не должна быть выше +35С;
  • вилка и обслуживающая розетка должны находиться в месте, защищенном от влаги.

Перед вводом в эксплуатацию насосов «Тайфун» внимательно изучите инструкцию производителя и следуйте его рекомендациям.

Осмотр корпуса насоса "Тайфун"
Периодически осматривайте корпус электронасоса и оценивайте уровень загрязнённости отверстий входного стакана, чтобы предотвратить снижение производительности вследствие их засорения

Выводы и полезное видео по теме

Обзор электронасоса «Тайфун-2»:

Обзор электронасоса «Тайфун-3» с УЗН:

Электронасосы украинского производства «Тайфун» отличаются высокой производительностью, а по глубине погружения не имеют аналогов. Соотношения стоимости и качества у этих насосов самое оптимальное. Оборудование отлично подойдёт для тех владельцев, которые ищут электронасос для круглогодичного водоснабжения частного дома из глубоких артезианских скважин или открытых водоисточников.
