Самовсасывающие насосы для воды: виды, принцип работы, особенности эксплуатации

Насосы самовсасывающего типа – особый вид поверхностного оборудования, разработанный с целью увеличения рабочего ресурса. Их движущиеся части всегда охлаждены, уплотнители не повреждены, мотор действует безупречно. Однако из-за солидного ассортимента сложно бывает остановиться на подходящей модели. Для совершения взвешенной покупки нужно ознакомиться со спецификой. Согласны?

Все, что необходимо знать про самовсасывающие насосы для воды, вы найдете на нашем сайте. У нас подробно изложен принцип устройства и работы агрегатов этого типа, приведены различия в конструкции. Представленная нами информация поможет сделать верный выбор.

Автор статьи детально описывает разные варианты самовсасывающих насосов, дает рекомендации по эксплуатации. Углубить познания помогут полезные фото и видео-приложения.

Особенности самовсасывающих агрегатов

Приобретая агрегат для применения на загородном участке, следует проанализировать ряд факторов, которые определяют нужную категорию. К ним относятся:

  • глубина источника;
  • расстояние от источника до дома;
  • уровень напора;
  • качество подаваемой воды;
  • потребление воды.

Обычно перечисленные данные учитывают при расчете производительности аппарата, однако они полезны и при выборе насоса по типу всасывания.

Различают самовсасывающие и нормально всасывающие устройства. Отличие кроется в конструкции, регулирующей процесс перезаливки в случае попадания в систему воздуха.

Самовсасывающий насос фирмы Педролло
Образец самовсасывающего насоса — Pedrollo PLURIJET, предназначен для перемещения и подъема чистой воды из источников с глубины, не превышающей 9м, номинальный напор до 120 м, подача – 200 л/мин (12 м3/час)

К нормально всасывающим относят погружные и полупогружные насосы, функционирование которых происходит, если жидкость из источника перемещается в рабочий отсек самотеком. При попадании воздуха срабатывает автоматическая защита от «сухого хода» и работа останавливается, так как вхолостую аппарат работать не может. Насос приходится перезапускать.

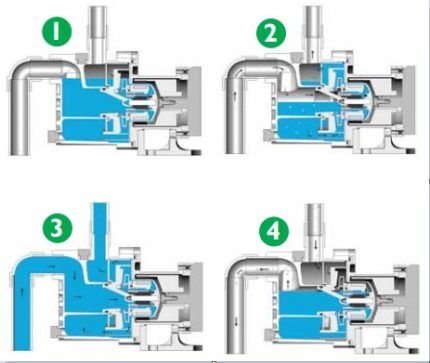

Схема работы самовсасывающего насоса
Схема работы самовсасывающего насоса: 1 – заливка воды; 2 – разделение воды и воздуха в рабочей камере; 3 – завершение циркуляции, начало работы насоса; 4 – удержание жидкости при выключении насоса (+)

Самовсасывающие модели рассчитаны на самостоятельное удаление воздуха без участия человека. Это происходит благодаря конструктивным особенностям: в верхней части рабочего отсека находится вантуз, через который и удаляется воздух. Вернуться ему назад мешает обратный клапан.

Современные исполнения со встроенными задвижками производят самостоятельную перезаливку, благодаря чему отпадает необходимость в постоянном контролировании оборудования.

С процессом перезаливки связана и небольшая высота подъема самовсасывающих агрегатов – до 9 м. Важно проследить, чтобы рабочая камера постоянно была заполнена водой, и чем короче подающая магистраль, тем быстрее происходит процесс перемещения воды.

Чаще всего самовсасывающие насосы являются частью насосной станции с гидроаккумулятором, всасывающим патрубком (или эжектором), запорной арматурой и контрольно-измерительными приборами.

Правильный монтаж всасывающей линии

При устройстве системы водоснабжения важна не только установка самовсасывающего насоса или насосной станции, но и монтаж всасывающей магистрали.

Всасывающая линия
Величина напора (7-8 м) рассчитывается с учетом высоты поднятия воды и параметрами гидравлического сопротивления, которое возникает в процессе перемещения жидкости

При создании герметичного водопровода следует проконтролировать соотношение диаметра трубопровода с диаметром патрубка, а также максимально укоротить (по возможности) длину всей магистрали.

Чем длиннее всасывающая линия, тем выше сопротивление, соответственно, ниже напор. Наличие протечек может привести к поломке оборудования – данное условие актуально для центробежных моделей, которые не предназначены для перекачки воздушно-жидкостных сред.

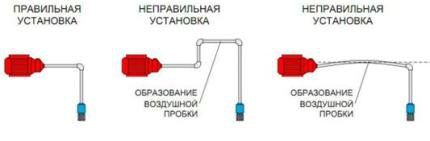

Обратите внимание на расположение труб. Всасывающая линия не должна иметь перегибов, изломов, сложной сборной конструкции, поднимающейся выше уровня насоса, в ином случае возможно образование воздушных пробок, которые нарушают процесс всасывания и с трудом удаляются из системы.

Монтаж всасывающей линии
Постарайтесь расположить всасывающую магистраль таким образом, чтобы она представляла собой простейшую конфигурацию с прямыми трубами и одним углом, то есть напоминала бы букву «Г»

В качестве дополнительного оборудования, установленного непосредственно на магистраль, используют обратный клапан (или простой невозвратный аналог) и фильтр. Благодаря клапану вода удерживается в трубопроводе и не вытекает назад, тем самым защищая владельца насоса от повторных заливок. Фильтр предохраняет оборудование от попадания донного осадка с крупными включениями, кусочков водных растений, глинистых примесей.

Можно ли заменить самовсасывающую модель обычным насосом? Если нет другого выхода из положения, то так и делают – на время ремонта или покупки нового оборудования. Однако не стоит забывать о некоторых нюансах:

  • придется полностью заполнить водой камеру насоса и магистраль перед включением;
  • необходимо избегать попадания воздуха, иначе оборудование выйдет из строя;
  • заливку следует производить после каждой «аварии», вызванной разгерметизацией водопровода.

Практика показывает, что пользователи самовсасывающих насосов не спешат переходить на обычные, тем боле, что выбор оборудования зачастую продиктован оптимальными условиями всасывания.

Центробежные самовсасывающие насосы

Подходящим вариантом для автономного применения на частном загородном участке является центробежный самовсасывающий насос, который перекачивает не только чистую воду, но и среды с мелкими включениями – например, осадок из пруда.

Он прекрасно справляется с жидкостью, представляющей собой смесь воды и газа. Оборудование является поверхностным, то есть устанавливается выше зеркала воды, а процесс подъема воды обеспечен внутренним разрежением во всасывающей магистрали.

Виды конструкций и их особенности

Ознакомиться с устройством самовсасывающего центробежного насоса необходимо для возможности устранения неисправностей и регулярного обслуживания. Агрегат представляет собой несложный механизм, заключенный в прочный спиралевидный корпус с крышкой, материал корпуса – нержавеющая сталь, чугун, пластик.

Внутри находится рабочее колесо (стальное или полимерное), оснащенное лопастями, развернутыми в противоположную сторону. Кроме рабочего колеса важными частями является диффузор и эжектор (трубка Вентури).

Таким образом, практически все детали являются статичными, а движение задает единственный динамический элемент – диск (диски) рабочего колеса.

Конструкция насоса подразумевает легкий доступ к главной детали для профилактического осмотра или небольшого ремонта (например, чистки или обточки). Так как аппарат находится снаружи, в отличие от погружного аналога, всегда есть возможность осмотреть его и произвести замену частей.

Схема устройства центробежного насоса
Схема устройства центробежного насоса: 1 – металлический или пластиковый корпус; 2 – крышка; 3 – встроенные эжекторы; 4 – рабочее колесо; 5 – вал крепления; 6 – уплотнение; 7 – подшипники; 8 – конденсатор; 9 – электродвигатель

Центробежные модели массивнее вихревых, но работают гораздо тише и способны перекачивать грязную воду с включениями средней фракции. Для сильно загрязненных сред предназначены специальные дренажные насосы, а если необходимо дополнительное измельчение – фекальные.

Выбирая агрегат у поставщика, поинтересуйтесь возможной комплектацией: кроме электрического двигателя применяют бензиновый или дизельный, однако для дачного исполнения электрическое оборудование более оптимально. При регулярных профилактических осмотрах и техобслуживании срок работы центробежного насоса достигает 20 лет.

Характеристики моделей различаются, однако средние показатели могут выглядеть следующим образом:

  • температура внутри системы – до +35ºС;
  • температура воздуха снаружи (в месте установки насоса) – до +35ºС;
  • высота подъема всасывающей магистрали – до 8 м;
  • наибольшее давление в системе – 6 бар;
  • двигатель – двухполюсной асинхронный (класс защиты не ниже IP 44).

Большая часть деталей выполнены из нержавейки, в качестве материала торцевого уплотнения используют графит или керамику.

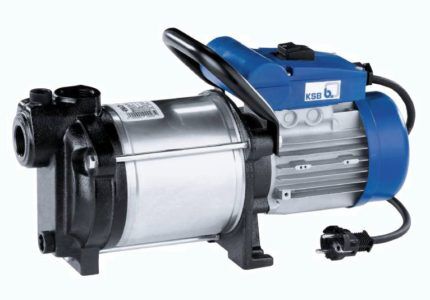

Многоступенчатый насос для воды
Многоступенчатый самовсасывающий центробежный насос KSB Multi Eco для бытового водоснабжения, утилизации дождевой воды; допускает включения песка (концентрация – до 50 г/м³)

Таким образом, самовсасывающий агрегат по строению очень напоминает обычный насос центробежного типа, с одной разницей: процесс рециркуляции жидкости происходит внутри корпуса, а не в выносной магистрали.

Пробки залива и слива воды, подставка для крепления к двигателю, расположение патрубков, соединяющих аппарат с напорным и всасывающим трубопроводом, – как у простого оборудования.

Особенности и принцип действия

По патрубку вода поступает из всасывающей трубы внутрь корпуса и заполняет все пространство, после чего автоматически приводится в действие рабочее колесо. Под воздействием центробежной силы жидкость вытесняется от центра к периферийным участкам и под давлением движется в напорную магистраль, также присоединенную посредством патрубка.

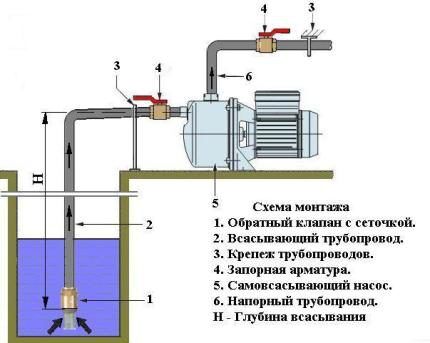

Схема установки центробежного агрегата
Схема установки центробежного самовсасывающего насоса, находящегося на поверхности, выше зеркала воды в колодце. Обратный клапан служит препятствием для противоположного тяге движения воды

С понижением давления в центральной части вновь происходит засасывание воды в корпус из всасывающего трубопровода. Периодичность всасывания-выталкивания и лежит в основе непрерывной подачи воды центробежным оборудованием.

Количество рабочих колес в насосах может быть разным, от одного до нескольких (одноступенчатые и многоступенчатые), однако принцип закачки жидкости в корпус и далее, по магистрали, от этого не меняется.

Сфера применения центробежных агрегатов

Центробежные самовсасывающие аппараты способны перекачивать жидкости, с которыми не справятся модели вихревого типа:

  • вязкие среды;
  • жидкости с твердыми частицами;
  • абразивные жидкости.

В связи с этим данную категорию насосного оборудования часто применяют в производстве, например, для перекачки нефтепродуктов. В частном применении агрегат не застоится, если хозяева для полива сада или огорода используют дачный пруд или другой водоем, вода которого не отличается чистотой и прозрачностью. Аппарат способен перемещать жидкость с донным густым осадком, кусочками тины и других водных растений.

Бытовые насосы отлично справляются и с перекачкой чистой воды, поэтому они хороши и для устройства автономного водоснабжения здания и прилегающих построек (бани, летней кухни). Мощный по производительности насос подходит для оборудования рациональной системы полива не только грядок, но и газона, тепличного хозяйства, цветников и сада.

При запуске происходит процесс самозаливки водопровода, что позволяет сэкономить средства на обслуживании и гарантирует стабильность работы.

Вихревые импеллерные насосы

Среди самовсасывающих модификаций присутствует группа вихревых насосов, однако, в отличие от центробежных аналогов, они не подходят для перекачивания вязких сред. Наличие твердых включений в воде необходимо исключить, иначе работоспособность оборудования нарушится. Насосы вихревого типа просты в устройстве и обслуживании, но обладают меньшей производительностью и низким КПД.

Насос Педролло
Вихревой самовсасывающий насос Pedrollo PKm 60 для исключительно чистой воды: мощность – 0,37 кВт, производительность – 0,3-2,4 м³/ч, высота подъема воды – до 5 м

Схема устройства и принцип работы

Внутренние детали вихревого насоса мало отличаются от аналогов центробежного оборудования. Основной динамической деталью является рабочее дисковое колесо, оснащенное расположенными по кругу лопастями.

Лопасти вращаются внутри своеобразного канала, связанного с входящим и выводящим патрубками. Жидкость поступает по всасывающему патрубку, под воздействием вращения колеса закручивается и по винтовой траектории перемещается в сторону выхода.

Многократное нахождение жидкости в пространстве между лопастями образует дополнительную энергию и напор, поднимающий воду на необходимый уровень, на этом и основан принцип работы самовсасывающего вихревого насоса.

Всасываемый воздух смешивается с жидкостью, затем смесь вновь разделяется на два компонента: воздух выводится наружу, а жидкость продолжает циркулировать в рабочей камере. После того, как удален весь воздух, камера полностью заполняется водой и вводится в работу по принципу центробежного оборудования.

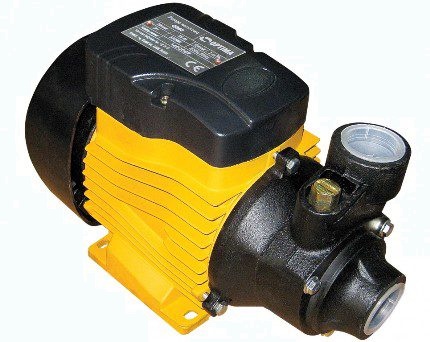

Насос Оптима
Вихревой насос Оптима (Польша) в чугунном корпусе, с мощностью 0,37 кВт и напором 35 метров. Предназначен для водоснабжения дома или садового участка, перекачивает только чистую воду

Обязательным элементом, как и у центробежного оборудования, является обратный клапан, выполняющий две функции:

  • препятствует обратному попаданию воздуха;
  • обеспечивает заполнение рабочей камеры водой.

Максимальная высота подъема воды, которую обеспечивает вихревое самовсасывающее оборудование, — 8 метров. От центробежных насосов вихревые отличаются двумя принципиальными качествами: они не перекачивают грязные среды, однако прекрасно справляются с перемещением смеси воздуха и жидкости.

Низкий КПД (от 25% до 45 %) объясняется тем, что много энергии тратится на процесс нагнетания жидкости. По этой причине владельцы загородных участков отдают предпочтение центробежным агрегатам. О вихревом оборудовании обычно вспоминают, когда нет возможности установить более продуктивный аналог.

Преимущества бытового использования

Достоинством данной категории самовсасывающих насосов являются компактные размеры и увеличенный напор (в 5-7 раз больше, чем у центробежных аппаратов). Таким образом, их рационально использовать при обслуживании источника воды, находящегося на далеком расстоянии от точек водоразбора, при условии, что большая производительность не нужна.

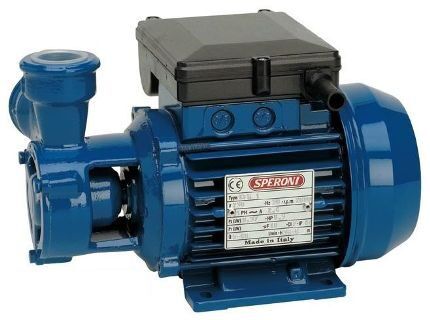

Насос Сперони
Вихревые насосы Speroni KPM выпускают в двух вариантах, различающихся габаритами, весом, объемом рабочей камеры и производительностью. Модификации используются для заполнения мембранных баков небольшого объема и систем отопления (+)

Примером может служить перекачка воды из колодца, высота подъема в котором не превышает 7-8 м, в так называемую «рабочую зону», где обычно расположены садовые посадки, грядки, теплицы. Учитывая неравномерность рельефа и огибание дачных строений, стоит рассчитывать на трубопровод до 100м длиной, а это значит, что потребуется большой напор.

Кроме использования вихревых модификаций в автономных частных водопроводах, их применяют для тушения пожаров, устройства вентиляции, в тепловых установках.

Эжектор – прибор для глубоких источников

Самовсасывающие насосы со встроенным эжектором рассчитаны на открытые естественные водоемы, колодцы и скважины, глубина забора воды в которых не превышает 7 м или 8 м. Обычно технические характеристики данной категории оборудования сводятся к следующим параметрам:

  • производительность – 4-5 м³/ч;
  • давление – 4-6 бар;
  • напор – 50-60 м.

Вместе с гидроаккумулятором, реле давления и комплектом автоматики подобные модификации образуют эффективно работающие насосные станции. При некотором удалении от здания, где расположены основные точки водоразбора, поверхностного самовсасывающего оборудования мало, требуется дополнительный механизм.

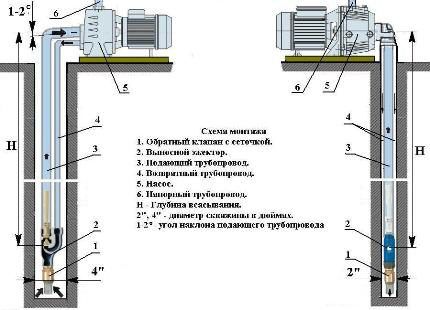

Монтаж выносных эжекторов
Схема установки насосов, оборудованных выносным эжектором, для скважин глубиной до 40-45 м с диаметром трубопровода 2 и 4 дюйма (+)

Увеличить мощность всасывания можно при использовании выносного эжектора, который справляется с подъемом воды, находящейся на глубине 35-40 м. Промышленные модели эжекторов способны эффективно работать, если зеркало воды находится на глубине 19-20 м. Далекое расстояние до источника также не является преградой для эжекторного устройства.

При использовании выносного эжектора резко падает КПД насосной станции – до 30-35%, зато снижается уровень шума, характерный для встроенных эжекторов.

Полезное видео по теме

Представленные видеоматериалы помогут вам разобраться в конструкции и принципе работы самовсасывающего оборудования.

Сборка насоса от компании «Астерион» (серия UP):

Принцип работы центробежного самовсасывающего насоса:

Профессиональный обзор насосов Акварио (серия AJC):

Центробежные и вихревые самовсасывающие насосы – наиболее подходящее оборудование для частного применения на загородных участках. С их помощью вы можете создать систему водоснабжения или полива.

Но помните, что максимальной эффективности можно достичь, лишь тщательно проанализировав условия использования насосной станции и изучив технические характеристики выбранной модели.
