Организация вентиляции бассейна: лучшие методы организации воздухообмена

Пренебрежение устройством систем вентилирования в помещениях для купания и водных спортивных дисциплин ведет к повышенной влажности, образованию грибка, опасных для здоровья человека аллергических и инфекционных заболеваний.

Накопление конденсата повреждает отделку, преждевременно разрушает здание. Для защиты от перечисленного негатива нужна вентиляция бассейна, которую неспроста относят к обязательным мероприятиям.

Особенности воздухообмена бассейнов

Во время строительства плавательных бассейнов общественного и частного назначения часто не уделяют должного внимания вентилированию залов, считая их нежилыми помещениями.

Однако именно там без должного обустройства зарождается вредоносные фауна и флора, несущие реальную угрозу практически незащищенным организмам купальщиков и пловцов.

Правильная организация вентиляции бассейна и воздухообмена кардинально решает целый ряд эксплуатационных проблем, возникающих в подобных сооружениях. Назначение приборов воздухообмена бассейнов закрытого типа — поддерживать влажность в пределах допустимых установленных норм.

Специализированное оборудование удаляет избыток влаги и способствует притоку свежего воздуха, создавая при этом хорошие условия для посетителей. Задачу усложняет необходимость организации микроклимата, комфортного для нахождения в бассейне раздетыми.

Испарение воды
В плавательном бассейне постоянно испаряется большое количество воды, увеличивая влажность и уменьшая комфортность

Вентиляция помещений бассейна выполняет две основные функции:

  • поддержание оптимальных показаний влажности;
  • обеспечение воздухообмена согласно санитарно-гигиенических норм.

Открытая поверхность воды и мокрые ходовые дорожки испаряют водяные пары, значительно увеличивая влажность. В помещении с повышенной влажностью человеку некомфортно, он ощущает излишнюю духоту и утомительную тяжесть. Отрицательное влияние также имеет загрязненный воздух бассейна с микропримесями хлора из воды и углекислого газа, выдыхаемого посетителями.

Вентиляция для бассейнов
Вентиляция бассейнов обеспечивает приток чистого воздуха, удаление вредных микроорганизмов и стабилизацию влажности в пределах нормативных показателей

Проектирование бассейна частного дома

В современном домостроении в последнее время стало очень популярным сооружение плавательный бассейнов закрытого типа. Бассейн в коттедже или частном доме устраивается согласно подготовленного в индивидуальном порядке проекта.

Чаще всего для него отводят помещение на первом этаже. Предпочтение отдается вариантам с площадью водной поверхности 18-50 м2 и глубиной приблизительно от 1,2 до 2,0 м. По периметру резервуара устраиваются дорожки и места для отдыха. Основным требованием к проектам частного бассейна есть безопасность и комфорт людей.

Схема воздухообема
Схема воздухообмена в бассейне частного дома выполняется согласно проекта, в котором учтены площадь ванны, тип и мощность системы отопления (+)

Такие бассейны чаще всего рассчитываются на 2-5 человек. По способу использования частный бассейн может быть постоянным или сезонным. Если резервуаром бассейна не пользуются, его зашторивают специальной конструкцией.

Для частного плавательного бассейна рекомендовано соблюдение следующих рабочих параметров:

  • водный температурный режим +26-29°С;
  • воздушный температурный режим +27-32°С;
  • значение относительной влажности в летний период 65%;
  • значение относительной влажности в зимний период 50%;
  • подвижность воздуха около 0,2 м/с.

Для предотвращения застоя воздуха в зале бассейна мощность вытяжного агрегата должна превышать мощность приточных установок на половину кратного обмена. Чтобы система вентиляции выполняла свое предназначение, ее сооружают, учитывая габариты помещения, площадь, предполагаемый температурный режим, количество людей и скорость испарения влаги.

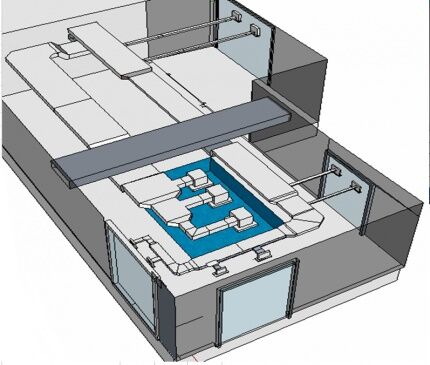

Проект бассейна
Проект бассейна закрытого типа обязательно включает вентиляционную систему, т.к. поставку свежего воздуха и поддержку комфортных параметров среды может осуществлять только она

Составление проекта частного бассейна проводится согласно разработанных стандартов СНиП 2.08.02–89 СП «Проектирование бассейнов». Последовательность проектирования вентиляции осуществляется в таком порядке:

  1. Расчет влагопоступления и теплопотерь.
  2. Выбор схемы вентиляции и осушения.
  3. Расчет предполагаемого воздухообмена.
  4. Подбор оборудования и трассировка воздуховодов.
  5. Аэродинамические и гидравлические расчеты.
  6. Оформление чертежей.
  7. Составление спецификации на оборудование и материалы.

Учитывая перечисленные параметры, осуществляется подбор оборудования нужной мощности. В случае неправильной организации вентиляционной системы на всех горизонтальный и вертикальных конструкциях бассейна, свободных от воды, будет формироваться конденсат. Итог образования конденсата спровоцирует гниение деревянных элементов, коррозию металла и образование плесени на поверхности и в швах между элементами облицовки.

Подготовка проекта обеспечивает проведение точного и согласованного монтажа и дает информацию для правильной эксплуатации бассейна. В случае допущения ошибок во время монтажа вентиляции всегда есть возможность произвести правильный перерасчет и установку системы.

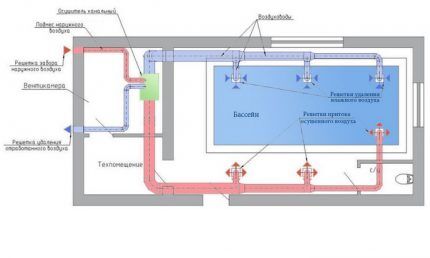

Схема вентиляции бассейна с устройством осушения воздуха
Система вентиляции дополнена канальными осушителями, производящими забор свежей порции воздуха за пределами бассейна. Излишек воздушной массы отводится вытяжными устройствами (+)

Способы контроля влажности

Методом регулирования и контроля показателей влажности является осушение всего объема внутреннего воздуха бассейна посредством устройства приточно-вытяжной вентиляции, установкой осушителя воздуха или комбинацией этих двух систем.

Метод #1 — использование осушителей воздуха

Проблема повышенной влажности в бассейне частично решается посредством специальных осушителей воздуха. Выбор этого оборудования осуществляется согласно объема помещения. Осушительные приборы за 1 час работы пропускают троекратный объем находящейся в помещении увлажненной воздушной массы.

Определяем влажность
Определяем оптимальную относительную влажность бассейна в частном доме для выбора необходимых характеристик осушителя

Подбор осушителей осуществляется по параметрам, необходимым для данного объекта. Действие осушителей базируется на проведении сгущения водяного пара. Некоторые модели комплектуются устройством притока свежего воздуха. Осушители по назначению разделяются на:

  1. Бытовые. Эти компактные установки удаляют влагу с небольших площадей, располагаются на стенах, полу или скрытым способом.
  2. Промышленные. Это высокотехнологичные системы, обрабатывающие большие объемы воздуха.

По способу монтажа устройства бывают настенные (напольные) или канальные, монтируемые внутри воздуховодов.

Применение настенные осушителей не получило особого распространения в виду шумности работы агрегата, несоответствие дизайна, значительной стоимости и необходимости обслуживания. Осушители канального типа работают более бесшумно, не искажают дизайн, но имеют приличную стоимость.

Осушитель для бассейна
Нужен ли в бассейне осушитель воздуха настенного типа или необходимо установить канальный вариант выбирает хозяин дома

В основном существующие системы осушения не подают в помещение свежий воздух и не убирают отработанный. Решать проблему повышенной влажности и воздухообмена бассейна посредством приборов осушения возможно только частично. Полностью обеспечить необходимый уровень влажности бассейна можно, используя осушители в комплексе с другими типами вентиляции.

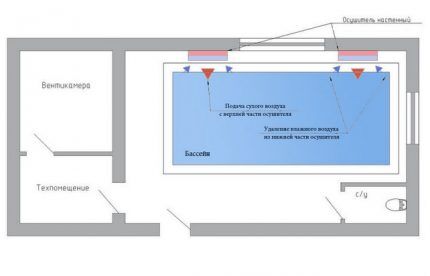

Вентиляция бассейна с настенными осушителями
Настенные осушители могут понижать уровень влажности в закрытом помещении, но они не способны поставлять свежий воздух (+)

Метод #2 — организация полноценной вентиляции

Самым распространенным способом поддержания оптимальных значений влажности и качества воздуха бассейна есть приточно-вытяжная вентиляция. Эта система включает вентиляционную установку, сеть воздуховодов и распределительных устройств. Вентиляционная установка в свою очередь содержит такие элементы, как воздушный фильтр, вентилятор, нагреватель, рекуператор и систему автоматики.

В систему при очень жаркой погоде добавляются охладители воздуха и автономные осушители. Применение рекуперации воздушной массы в системе вентиляции является экономически целесообразной, так как дает возможность использовать удаляемый воздух для подогрева приточного.

Система вентиляции принудительного побуждения удаляет неприятные запахи, возникающие в бассейне при повышенной влажности. Установка приточно-вытяжной системы эффективна при небольшой площади бассейна и не интенсивной эксплуатации.

Приточные установки
Приточно-вытяжные установки для вентиляции бассейна наиболее эффективны в зимний период (+)

Этот метод вентиляции не может гарантировать нужный уровень влажности в течении года. Система идеальна зимой, она заменяет влажный воздух бассейна на сухой с улицы.

Летом влажность атмосферного воздуха повышенная, поэтому его перемещение приточно-вытяжной вентиляцией в бассейн не дает должного эффекта.

Методы организации вентилирования бассейнов

Предотвратить испарение воды с водной поверхности бассейна практически невозможно. Можно несколько понизить уровень влажности и сократить расходы на вентилирование применением специальных непроницаемых покрытий для водной поверхности. Если во время эксплуатации уменьшить температуру воды и увеличить температуру воздуха, то испарение води с бассейна уменьшится.

Также предотвратить избыточное испарение можно, не нарушая приточных и вытяжных потоков воздуха. Для наиболее эффективного воздухообмена и вентиляции бассейнов наиболее рациональным и действенным есть применение систем и оборудования, специализированно выпускаемых для нужд искусственных водоемов.

Приточно-вытяжная вентиляция

Хорошую вентиляцию в помещении бассейна обеспечивает специально спроектированная вентиляция на базе установок приточно-вытяжного типа с наличием функции рекуперации воздуха. Такая система производит забор части воздуха с улицы и смешивает ее с частью имеющегося в помещении.

После подогрева смешанный воздушный поток поставляется в бассейн. За счет подмешивания к свежей части теплой порции воздуха, находящегося в бассейне, сокращаются затраты энергии на достижение требующейся температуры.

С помощью приточно-вытяжной схемы снижается до нормативной влажность и устраняются неприятные диффузии. Благодаря подмесу «уличного» воздуха, сокращается доля взвешенных частиц, негативно воздействующих на дыхательные каналы людей и в целом на здоровье.

В приточно-вытяжных устройствах никогда не смешиваются встречные потоки. Приточные решетки устанавливают на разных уровнях с вытяжными отсосами.

Преимущества системы
Преимущества приточно-вытяжной системы вентиляции с рекуператором состоит в высоком энергосбережении

Системы вентиляции такого типа очень эффективны в бассейнах с небольшой площадью зеркала воды и не очень интенсивным режимом эксплуатации. Вариант отличается экономичностью, но не всегда гарантирует комфортный уровень влажности.

Принцип действия системы заключается в осуществлении обмена влажного воздуха из бассейна на более сухой из внешней среды. Для большей экономии электроэнергии система оборудуется частотными регуляторами. С их помощью снижается производительность системы в зависимости от необходимости вентилирования.

С помощью приточно-вытяжных систем обеспечивается интенсивный воздухообмен на протяжении года, хотя в летний период она менее эффективна ввиду повышенной атмосферной влажности. Этот метод способен осушать воздух в 98% случаях.

Преимуществом признано наличие оптимальных параметров, возможность регулирования производительности, большой поток свежего воздуха и хорошая энергоэффективность. К недостаткам можно отнести возможность кратковременного превышения показателя расчетной влажности в летний период.

Комбинация вентиляционной установки и осушителя

Применение осушения воздуха и использование принудительных приборов вентиляции по отдельности не могут гарантировать должного эффекта, поэтому на практике их совмещают. При комбинации осушителей воздуха с минимальным воздухообменом вентиляционных установок можно легко получить оптимальную влажность в бассейне.

Вент комплекс
Отопление, осушение воздуха и вентиляция бассейнов в комплексе приносит максимально полезный результат. Однако вместо разрозненных систем, собранных в комплекс, лучше установить систему кондиционирования, в одиночку справляющуюся с перечисленными функциями

Устройства приточно-вытяжной вентиляции доукомплектовываются настенными или кассетными осушителями. Настенные варианты находятся в помещении бассейна, а осушители канального типа размещаются в подсобных помещениях. Целесообразно использование одновременно двух приборов осушения.

В этом случае вентиляция осуществляется в таком порядке: посредством приточного вентилятора воздух подается в канальный осушитель, смешивается с рециркуляционным, затем осушается и подается в помещение. Удаление воздуха происходит через вытяжной вентилятор из верхней зоны.

Такой принудительный тип воздухообмена с осушителем наиболее целесообразно использовать в частных бассейнах коттеджей, в отелях или учебных заведениях. Канальные осушители используют при водном зеркале более 50 м2.

Преимуществом способа есть минимальная стоимость, простота монтажа и эксплуатации. Недостатком является обеспечение только санитарно-гигиенической нормы свежего воздуха, высокая температура помещения, а также повышенный расход электроэнергии летом.

Приточная вентиляция в паре с осушителями воздуха в бассейне
Для обработки бассейна бывает недостаточно установки только приточно-вытяжной вентиляции. Она лишь частично удаляет излишек влажности. Хорошие результаты система способна показать в тандеме с осушителями воздуха (+)

Симбиоз вентиляции, осушителя и кондиционирующих систем

Самым энергоэффективным методом снижения влажности в бассейне есть установка универсальных климатических систем, являющихся совмещением элементов осушения воздуха, вентиляции и кондиционирования. В этом случае работа приточно-вытяжной вентиляции стандартная. Система дополняется секциями охлаждения и автономными осушителями.

Симбиоз установок
Симбиоз осушителя воздуха и механической приточно-вытяжной вентиляции гарантирует наиболее оптимальное вентилирование бассейна

Основная нагрузка ложится на приточно-вытяжную вентиляцию. При повышенной влажности и в пиковые периоды включаются в работу элементы систем осушения и кондиционирования. Зимой влажность регулирует осушитель воздуха, а система вентиляции осуществляет необходимый воздухообмен.

Сегодня потребителю предлагаются высокотехнологичные агрегаты с объединением всех трех функций, то есть вентиляция, осушение, кондиционирование. Такие инновационные установки укомплектовываются двухступенчатыми утилизаторами тепла, встроенными осушителями с тепловым насосом и встроенной системой автоматики.

Наличие автоматики позволяет подобрать наиболее оптимальный режим обработки воздуха. Преимуществом системы есть наличие максимальной энергоэффективности и гарантия соблюдения необходимых параметров влажности бассейна круглый год. Комплекс имеет высокую первоначальную стоимость.

Монтаж климатических комплексов

В бассейнах с площадью водной поверхности более 50 м2 применяются для целей воздухообмена и вентилирования современные климатические комплексы. Эти многофункциональные агрегаты предназначены для поддержания микроклимата в заданных режимах в течении круглого года. Они способны проводить очистку, осушение и нагрев воздушных масс помещения. Эти агрегаты модульного типа поставляются полностью готовыми к монтажу, комплекс состоит из таких элементов:

  • приточные и вытяжные вентиляторы;
  • рекуператор;
  • осушитель;
  • калорифер;
  • фильтр;
  • воздушные клапаны;
  • блок управления.

Комплектация индивидуальная и может изменяться по предпочтениям заказчикам. Такой комплекс работает в разных режимах.

Его датчики реагируют на изменения параметров воздуха и агрегат автоматически меняет режим работы на более подходящий. Такие климатические комплексы отличаются внушительными габаритами, поэтому для их монтажа необходимо выделять специальное помещение.

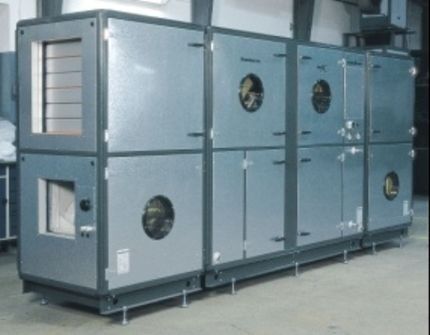

Комплекс для вентиляции
Климатический комплекс является мощной установкой с внушительными габаритами и расширенным функционалом

Такая мощная климатическая установка способна поддерживать необходимый микроклимат в помещениях с большой площадью. Применение этого климатического комплекса может заменить отопительные приборы, осушители, приточно-вытяжные установки во всем помещении. Комплексы такого типа часто устанавливаются в коттеджах, частных домах, лечебных и спортивных бассейнах.

Полезное видео по теме

Ролик об устройстве приточной вентиляции бассейна загородного дома:

Для безопасного и комфортного использования бассейнов закрытого типа в частных домах в первую очередь нужно поддерживать необходимые параметры влажности и воздухообмена. Это осуществляется путем осушения воздуха и организации качественной системы вентиляции.

Выбор наиболее оптимального способа устройства воздухообмена осуществляются индивидуально в соответствии с техническими параметрами помещения бассейна и личными приоритетами.
