Проектирование и монтаж систем вентиляции: лучшие схемы + монтажные нюансы

Качественный воздухообмен необходим для любого жилого или хозяйственного объекта. Для этого нужно выполнить расчет его параметров и составить схему прохождения потоков воздуха по помещению.

В зависимости от сложности работ, монтаж систем вентиляции можно сделать самостоятельно или заказать их выполнение у специалистов.

Нормативная база для определения параметров воздухообмена

Так как система вентиляции влияет на качество жизни человека, то ее допустимые параметры прописаны в нормативных документах. Исполнение этих требований обязательно в случае коммерческого использования помещений, а также при приемке многоквартирных зданий. При проектировании собственником вентиляции внутри квартиры или для частного дома их можно принять на уровне рекомендаций.

Документы и акты Российской Федерации

Российским законодательством установлены различные нормы к вентиляции и кондиционированию в зависимости от типа и предназначения помещений. Они включены в своды правил (СП), государственные стандарты (ГОСТ) и санитарные правила и нормы (СанПиН).

Согласно правилам, помещения жилого и бытового назначения вентилируют для достижения следующих целей:

  • Поддержание кислородного режима. Снижение его концентрации ухудшает самочувствие человека. Эту проблему проще всего решить при помощи притока уличного воздуха.
  • Удаление нежелательных газов и аэрозолей. Скопление углекислого газа, продуктов горения или пыли опасны для здоровья.
  • Регулирование параметров микроклимата. Поддержание влажности в заданном диапазоне при помощи вентиляции – распространенный и эффективный метод, который часто используют не только в жилых, но и в складских и подвальных помещениях различного назначения.

В российских стандартах расчет расхода приточного воздуха определяется по многим параметрам, после чего берут максимально высокий показатель. На практике часто используют не все из них, поэтому этот подход вызывает много вопросов у специалистов.

Нормативные документы по системам вентиляции
Существует 8 документов, регламентирующих нормы воздухообмена, допустимые параметры микроклимата, а также правила установки и функционирования систем вентиляции

Зарубежные стандарты качества вентиляции

При установке системы вентиляции для коттеджа или собственной квартиры не обязательно использовать действующие российские нормативные документы.

В качестве альтернативы можно применить в расчетах положения зарубежных стандартов, которые регулируют качество воздуха в помещении.

Здание одного из колледжей сообщества ASHRAE
Основанное в 1894 году сообщество инженеров ASHRAE имеет большой научно-практический опыт и множество наработок в области вентиляции и кондиционирования

Организацией ASHRAE разработаны следующие документы:

  • ASHRAE 62.1 – требования к системам вентиляции и кондиционирования воздуха;
  • ASHRAE 55 – требования к микроклимату и тепловому комфорту помещения.

Исследования этого американского общества инженеров часто используют для расчетов стандартов качества международного и национального уровней.

Для определения минимальных показателей вентиляции стандарт 62.1 использует методики, основанные на следующих показателях:

  • кратность воздухообмена (VRP), где регламентируют положения приточных и вытяжных устройств и варьируют мощность потоков в зависимости от показателей микроклимата;
  • качество внутреннего воздуха (IAQP), где предлагают способы сокращения концентрации нежелательных аэрозолей путем их фильтрации;
  • размеры и положение отверстий для естественной вентиляции (NVP).

Комплексное использование всех трех подходов позволяет значительно уменьшить эксплуатационные расходы.

Также есть работы Европейского комитета по стандартизации (CEN), посвященные вентиляции зданий:

  • стандарт EN 13779 – требования к системам вентиляции и кондиционирования воздуха;
  • стандарт EN 15251 – требования к параметрам микроклимата;
  • акт CR 1752 – критерии расчета вентиляции зданий.

Оба набора стандартов касаются непосредственно здоровья и комфорта пользователей. Необходимый объем приточного воздуха определяют по эмиссии углекислого газа, так как другие значительные источники загрязнения отсутствуют.

Газовая котельная в частном доме
Для технических помещений, таких как газовая котельная, расчет объема воздухообмена производят с позиции обеспечения безопасности, а не качества жизни

Можно заказать расчет параметров вентиляции квартиры или дома по американским или европейским нормам. Это будет резонно, учитывая длительный зарубежный опыт и более строгие требования к качеству жизни.

Основные этапы проектирования

Типовые схемы для жилых и бытовых помещений отсутствуют ввиду архитектурного и функционального многообразия зданий.

Пример проектирования системы вентиляции частного дома
Для принятия решения по созданию оптимальной системы воздухообмена необходимо придерживаться общих принципов организации вентиляции, соблюдение воздушного баланса, правил разработки технического задания и рекомендаций по его практической реализации (+)

Разработка технического задания

Составление технического задания – первый этап проектирования вентиляции. Здесь необходимо прописать требования к объему и типу воздухообмена для всех помещений дома.

Объемы воздухообмена для помещений коттеджа
Пример технического задания (в части воздухообмена) на разработку системы вентиляции дома. Такой документ можно составить самостоятельно

Для каждого отдельного помещения в зависимости от его предназначения определяют параметры воздухообмена. Так, для квартир и частных домов использовать вентиляцию необходимо следующим образом:

  • Жилые комнаты, гостиные, спортивные залы. Постоянный приток. Объем зависит от среднесуточного количества находящихся в помещении людей. Возможны требования по температуре и влажности входящего потока.
  • Ванная, уборная, прачечная. Постоянная естественная вытяжка. Работа механических устройств во время использования помещений.
  • Кухня. Постоянная естественная вытяжка. Включение принудительной тяги во время интенсивного использования газа, либо в случае значительных выбросов в воздух пара при открытых способах приготовления пищи.
  • Коридор и прихожая. Свободное перемещение воздуха.
  • Кладовка. Естественная вытяжная вентиляция.
  • Бойлерная или топочная. Необходимо при расчете воздушного баланса учитывать факт наличия вытяжной вентиляции за счет удаления продуктов горения через дымовую трубу.
  • Рабочие помещения (мастерская, гараж). Автономная вентиляция в зависимости от предназначения комнат.

Техническое задание может быть разработано самостоятельно или сторонними специалистами. В последнем случае при заключении договора проектировщики вынуждены будут придерживаться российских нормативных документов регламентирующих кратность воздухообмена.

Выбор наилучшей схемы вентиляции

На основании технического задания создают схему вентиляционной системы. План расположения ее элементов необходимо согласовать до внутренней отделки помещений. Иначе, в случае монтажа после ремонта, возникнет дополнительная задача по их вписыванию в интерфейс дома.

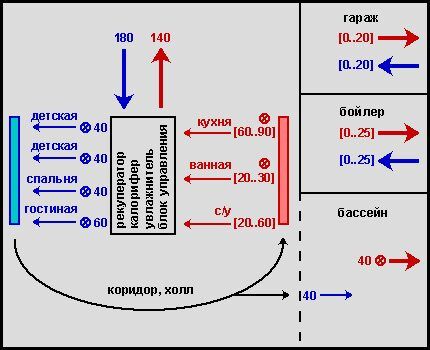

Схема оборота воздуха в коттедже
Оборот воздуха в доме. Отдельная вытяжка из бассейна необходима, чтобы уменьшить объем конденсата в рекуператоре. Отдельный цикл в бойлерной – требования противопожарной безопасности. Отдельный цикл в гараже – техническая простота решения

Как правило, любой план вентиляции можно воплотить несколькими способами. Наилучшее решение должно полностью удовлетворять требованиям технического задания и учитывать следующие пожелания:

  • содержать минимальное количество узлов и элементов, которые подвержены поломкам;
  • регулярное обслуживание должно быть простым и, по возможности, проводиться силами жильцов;
  • использование вентиляции при регулировании микроклимата должно быть понятное для людей, которые не обладают специальными знаниями о технических нюансах системы;
  • наличие резервных решений в случае выхода из строя одного из узлов;
  • система должна быть незаметно вписана в интерьер квартиры или дома.

При финансовых расчетах необходимо учитывать как разовое вложение средств на покупку элементов системы и их монтаж, так и регулярные затраты на периодическое обслуживание и электроэнергию, затрачиваемую на обогрев и увлажнение воздуха.

Электронный блок управления системы вентиляции
Современные решения для бытовых вентиляционных систем содержат компактный электронный блок управления, с помощью которого легко можно отрегулировать микроклимат любого помещения в доме

Особенности монтажа элементов системы

Как и проектирование, монтаж систем вентиляции можно выполнить самостоятельно или доверить это специалистам. Чтобы принять решение по этому вопросу надо определить перечень работ и оценить возможность их выполнения собственными силами.

Установка вентиляционного оборудования

При любых схемах вентиляции последовательность ее монтажа включает следующие этапы:

  1. установка оборудования внутри помещения;
  2. обустройство приточных и вытяжных отверстий;
  3. прокладка воздуховодов;
  4. испытание системы на работоспособность.

Существует множество типов оборудования, которое применяют в системах вентиляции. При использовании моноблочных установок, а также в случае возможности сгруппировать большинство устройств в одном месте, их размещают в вентиляционной камере – специально выделенном помещении.

Размещение вентиляционного блока в подвале
Под вентиляционную камеру обычно отводят подвальные или теплые чердачные помещения. Тогда можно обойтись без установки шумопоглощающей оболочки

Основные нюансы установки внутреннего оборудования следующие:

  • Моноблочные устройства, а также отдельные рекуператоры тепла имеют большой вес. Необходима их установка и надежное крепление для предотвращения вибраций. Кроме того, нужно обеспечить к ним доступ для проведения обслуживающих работ.
  • Электропроводка. Калориферы и вентиляторы лучше выделить в отдельную группу от внутреннего электрощита. Для частного дома актуально предусмотреть возможность подключения автономного генератора.
  • Электронные блоки управления нужно подключать с использованием стабилизатора напряжения.

Таким образом, для самостоятельной установки вентиляционного оборудования необходимо общестроительные навыки и практический опыт в электрике.

Организация притока воздуха

Забор уличного воздуха может происходить или в одном месте с последующим распределением его по системе воздуховодов или для каждого помещения отдельно. При первом варианте основные ветви приточного и вытяжного воздуховодов обычно расположены вплотную друг к другу, разделяясь только на улице.

Фильтр в приточном воздуховоде
В воздуховод приточной вентиляции легко внедрить фильтры механической очистки. Это значительно улучшает чистоту помещений и уменьшает концентрацию пыли

Покомнатную автономную приточную вентиляцию реализуют двумя способами:

  • установка перепускного клапана оконного типа;
  • монтаж стенового клапана.

Готовые решения, которые связаны с пропуском воздуха через окна, имеют определенную специфику. При сильных похолоданиях в местах забора воздуха образуется наледь, что быстро выводит такие клапаны из строя. Кроме того, холодный воздух без подогрева и рассеивания опускается к полу, создавая вертикальный температурный градиент. Это снижает уровень теплового комфорта и увеличивает риск получения простудных заболеваний.

Стеновой клапан менее подвержен обмерзанию и может быть снабжен калорифером для подогрева воздуха и дефлектором для его рассеивания. При установке такого устройства необходимо решить следующие вопросы:

  • Пробурить отверстие с некоторым уклоном наружу. В панельных домах это сделать можно только применив технологию алмазного бурения. В результате работ будет произведено большое количество пыли, которую необходимо собрать, используя пылесос.
  • Решить вопрос с теплоизоляцией клапана. Проверка ее качества пройдет при первых сильных морозах, когда переделать что-либо будет очень сложно.
  • Установить наружную решетку. Это вызывает проблемы при расположении квартиры не на первом этаже. Здесь необходимо соблюдать технику безопасности.
  • При необходимости интеграции в клапан вентилятора, калорифера или увлажнителя воздуха придется обеспечить подключение приборов к электричеству.

Оголовок стенового клапана нужно выбирать с учетом интерьера. При необходимости его легко можно покрасить.

Стеновой приточный клапан
Стеновой приточный клапан гораздо компактнее, чем система распределенных воздуховодов. Если в квартире уже проведен ремонт, то его установка обойдется гораздо дешевле

Нюансы устройства вытяжной вентиляции

Основные работы по установке вытяжной вентиляции в квартире заключаются в следующем:

  • подведение воздуховода (как правило, только на кухне) к вентиляционной шахте;
  • монтаж вытяжки на кухне и вентиляторов в ванной комнате и уборной.

При установке вытяжной вентиляции в частном доме помимо этих работ необходимо выполнить и более сложные:

  • прокладка воздуховодов через чердак с их утеплением;
  • вывод вентиляции на крышу с установкой трубы.

Утепление каналов, которые предназначены для удаления воздуха, необходимо для предотвращения выпадения конденсата и возврата его через вентиляцию обратно в помещение. При этом желательно устанавливать сечение шахты из расчета средней скорости потока не менее 1 м/с. Это также способствует удалению лишней влаги.

При выводе вентиляции на крышу необходимо выполнить следующие условия:

  • выявить допустимые места вывода вентиляции и рассчитать длину трубы;
  • проделать проход трубы через крышу с восстановлением гидро- и теплоизоляции;
  • хорошо закрепить трубу на крыше во избежание ее перекоса или опрокидывания при сильных ветрах;
  • установить дефлектор для защиты вентиляции от осадков и увеличения тяги.

Все работы, выполняемые на скатных крышах, необходимо проводить с соблюдением мер безопасности. Также нужно не допустить повреждения кровли.

Вывод вентиляции через стену дворового фасада
Если с выводом вентиляционной трубы через крышу возникают проблемы, то можно выполнить стеновой вариант со стороны дворового фасада

Установка воздуховодов и предпусковые испытания

Между помещениями трансфер воздуха может происходить обыкновенным образом, либо по воздуховодам, монтаж которых является простой задачей. Он может быть выполнен самостоятельно при наличии минимальных строительных и ремонтных навыков.

Для бытовых целей используют пластиковые, тонкостенные металлические или гибкие гофрированные воздуховоды. Соединение фасонных элементов между собой не вызывает затруднений, однако не будет лишним дополнительное уплотнение мест стыковки с применением самоклеющейся ленты или силиконового герметика.

Фасонные элементы воздуховодов
Большое разнообразие фасонных элементов позволяет выполнить воздуховод любой топологии, а также осуществлять переход между сечениями стандартных размеров

Детали коробов, в зависимости от места расположения, крепят следующим образом:

  • При креплении к стене и потолку используют специальные хомуты, которые продают в комплекте с воздуховодом или отдельно. Они стоят дешево, поэтому нет необходимости придумывать иные способы.
  • Если воздуховод лежит на шкафах или кухонных полках, то его крепят при помощи любых держателей. Под детали подкладывают поролон во избежание дребезжания при работе вентиляции.
  • Внутри шкафов детали воздуховода фиксируют при помощи хомутов. В местах прохождения через перегородки и стены их обкладывают поролоновыми или пенопластовыми вставками для ликвидации шума.

После подключения воздуховодов к вытяжкам, приточным клапанам и вентиляционному оборудованию необходимо провести проверку работоспособности всей системы.

Это нужно сделать в следующих режимах:

  • – максимальной мощности работы всех устройств;
  • – максимальной мощности работы приточной вентиляции при неработающих приборах вытяжной;
  • – максимальной мощности работы вытяжной вентиляции при неработающих приборах приточной.

Первый режим используют для проверки достаточности электропитания и целостности системы воздуховодов. Последние два режима необходимы для проверки возможности возникновения обратной тяги и интенсивной фильтрации воздуха через стены. Несмотря на все расчеты, некоторые приточные и вытяжные вентиляторы могут не соответствовать заявленным характеристикам, что сложно выявить в процессе их работы.

Выводы и полезное видео по теме

Схема вентиляции для типовых помещений. Правила устройства приточной и вытяжной вентиляции:

Монтаж канальных систем воздуховодов и выбор их сечения. Применение рекуператоров тепла:

Расчет необходимого объема оборота воздуха, составление плана вентиляции и ее монтаж можно полностью или частично выполнить самостоятельно. При заказе таких услуг у специалистов, понимание нюансов этих процедур позволит проконтролировать качество выполняемых работ.
