Вентиляция подкровельного пространства мансарды: тонкости проектирования + монтажный инструктаж

Часто стильное жилое помещение устраивают на чердаке одноэтажного загородного дома, превратив его в подобие двухэтажного. Предварительно мансарду утепляют, гидроизолируют, укладывают паронепроницаемый слой. А о том, что требуется хорошая вентиляция подкровельного пространства, забывают, считая это лишней тратой времени и денег. В результате, в лучшем случае, получают помещение непригодное для жизни.

Нужна ли вентиляция пространства под кровлей

Холодный чердак загородного дома удобно превратить в дополнительный жилой этаж. Из мансарды выходит отличный кабинет, спальня или художественная мастерская с причудливой геометрией стен и потолков. Одна проблема – многие заказчики такой переделки отказываются оборудовать там вентиляцию, считая, что строители хотят обмануть и взять больше денег.

Часть домашних умельцев, занимающиеся стройкой без привлечения профессиональных строителей, считают, что мансарде не требуется вентиляция, ведь это лишняя часть расходов.

Из чердачного помещения жилое
Из чердачного помещения может неожиданно получиться отличное жилое помещение, если его грамотно обустроить

Это решение аргументируется тем, что 50-70 лет назад никто не монтировал всякие там аэраторы, софиты и прочие элементы, массово продаваемые сейчас во всех строительных магазинах. А дома, несмотря на отсутствие вентиляции на чердаке, до сих пор стоят и выглядят лучше некоторых современных коттеджей.

Действительно, много старых домов отлично сохранились, но не благодаря отсутствию вентиляции. Все как раз, наоборот – в них отлично организована естественная вентиляция чердачного пространства.

В таких домах никто не оборудовал на чердаке дополнительное помещение для постоянного проживания. Да и материалы для утепления здесь не использовались – чердак холодный, имеет слуховые окна, дополнительные зазоры и щели для поступления и выхода входящих и исходящих воздушных потоков.

Мансарду превратить в детскую
Удобно превратить чердачное пространство в детскую, особенно, если в семье произошло пополнение, а покупка новой недвижимости не входит в планы расходов на ближайшее будущее

Если мансардное помещение не обеспечено вентиляцией или она есть, но не работает, то вскоре об этом факте станет известно всем членам семьи. Основные проблемы, возникающие из-за отсутствия вентилирования чердачного помещения, следующие:

  • затхлый воздух;
  • появление неприятного гнилостного аромата;
  • плесень под потолком и на стенах мансардного помещения;
  • гниение конструкций кровли;
  • образование конденсата;
  • сосульки и наледь, свисающие с крыши зимой.

Нездоровый микроклимат при таких признаках всем обитателям обеспечен. В результате, вместо светлого и уютного помещения, получается рассадник бактерий, неприятного запаха и плесени.

Но это еще далеко не самое плохое. Такие проявления являются предвестниками скорого ремонта крыши, который произойдет через 3-5 лет по причине сгнивших деревянных конструкций, намокания утеплителя и невозможности использовать мансарду по ее прямому предназначению.

Гниение деревянных элементов кровли
Гниение деревянных элементов кровли может привести к их полнейшему разрушению и обвалу крыши. Особенно, если изнутри все спрятано, и владелец вовремя не догадался о возникшей проблеме

Чтобы избежать больших трат после обустройства мансарды, важно сразу же разработать проект ее вентилирования. Это обезопасит всех обитателей дома от проблем со здоровьем и сэкономит семейный бюджет. Чего только стоит решение проблемы с неожиданно рухнувшей крышей – хорошо еще, если в доме никого из домочадцев не окажется.

Мансарда: какой бывает вентиляция

Если учитывать, что мансарда – это жилое помещение, которое обустраивается на чердаке дома, то и требования к нему должны предъявляться соответствующие. Во-первых, оно должно быть безопасным. Во-вторых, там необходимо монтировать несколько слоев утеплителя, чтобы можно было пользоваться помещением круглый год.

В-третьих, нужно хорошо продумать подкровельную вентиляцию мансарды для обеспечения комфортного микроклимата и хороших условий для пребывания всех обитателей дома. Спертый и зловонный воздух никак не вписывается в требования, предъявляемые к жилым комнатам.

В мансарде ванная комната
В домах большой площадью часто на просторах мансардного пространства обустраивают ванную комнату, туалет, спальню

Вентиляционная система для мансарды является обязательным условием, если нет желания переплачивать за ремонт кровли. Причем, требуется проветривание как комнат, полученных в результате ремонта чердака, так и самой кровли, чтобы обеспечить длительный срок службы кровельных материалов.

Вентиляция, применяемая в мансарде, бывает:

  • естественная;
  • принудительная;
  • смешанная.

Первый вариант предполагает использовать естественную тягу, возникающую в результате правильно оборудованных вентиляционных отверстий и каналов. Это самый дешевый вариант из возможных. Для его обустройства потребуется минимальный набор вентиляционных материалов – решетки, аэраторы, софиты, вентиляционные трубы и другие элементы.

Конденсат и наледь зимой
Естественный вариант больше всего зависит от погодных условий. В результате вместо отлично работающей системы вентиляции можно получить конденсат и наледь зимой

Принудительная система работает благодаря механическому вмешательству. В ней используются вентиляторы для притока и удаления, дополнительное оборудование для прогревания холодного уличного воздуха.

Это дорогостоящий вариант для вентиляции мансарды, особенно, если приобретать климатическое оборудование с богатым функционалом – датчиками температуры, влажности, функцией увлажнения, ионизации и подогрева воздуха.

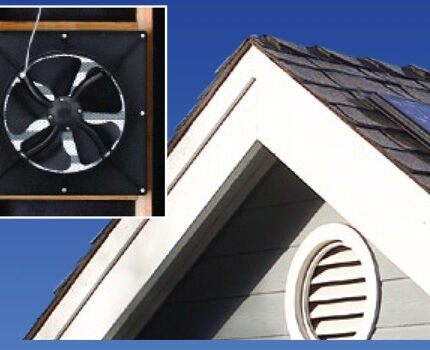

Механический способ вентилирования
При механическом способе вентилирования чердачного пространства основным элементом служит вентилятор

Смешанный тип вентилирования мансарды предполагает, что механическим будет один процесс – приток или удаление воздуха. Чаще всего вытяжную систему делают принудительной, впуская свежий воздух самотеком.

Тонкости проектирования вентиляции на чердаке

Прежде чем приступать к монтажу аэраторов или вытяжных механизмов в чердачном помещении, следует все просчитать и выбрать наиболее подходящий вариант. Для этого нужно учитывать площадь помещения и его предназначение. Ведь, если здесь, к примеру, предстоит делать ванную комнату, то без вытяжных вентиляторов точно не обойтись.

Проект: когда его стоит создавать

Один из самых важных моментов обустройства вентиляции – проектирование. Оно должно происходить еще на этапе строительства. В противном случае все выйдет дороже – придется нанимать еще одну бригаду или самому вникать во все тонкости процесса.

Отдельный канализационный вентканал
Когда в мансарде оборудован отдельный санузел, кухня или душевая, обязательно нужно выводить отдельный канализационный вентканал

Если же все строительные работы уже окончены, а вентиляции нет, то нельзя все так оставлять. Обязательно следует позаботиться о ее создании – сейчас это все равно обойдется дешевле, чем через 2-3 года, когда мансардой невозможно будет пользоваться. Причем, первые признаки появятся уже спустя 6-8 месяцев после начала эксплуатации помещения.

Вход в мансарду может располагаться как внутри дома, так и снаружи. Но этот факт совершенно не влияет на потребность обустроить вентиляционную систему. Это не тот процесс, на котором нужно экономить. Тем более, что при разумном подходе все обойдется во много раз дешевле покупки новых материалов для ремонта кровли.

Обустроенная мансарда
Обустроенная мансарда может служить полноценным вторым этажом, только площадь помещения будет меньшей

Как правильно спроектировать вентиляцию

Задумавшись о преобразовании чердачного помещения, сразу же нужно обдумать систему его вентилирования, подобрать наиболее оптимальный вариант и разработать конкретный проект.

При проектировании подкровельной вентиляции нужно учесть предназначение будущего помещения и его площадь. Следует помнить, что это нужно не только комнате, но и подкровельным материалам. Поэтому важно правильно укладывать все слои кровли, выполняя рекомендации, приведенные производителем тех или иных материалов кровельного «пирога».

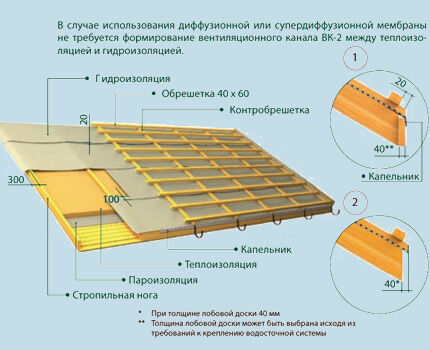

Контробрешетка в вентиляции
Вентиляцию кровельной конструкции обеспечивает контробрешетка. В зазоры между слоями утеплителя, влаго- и паронепроницаемой пленки должен поступать воздух

Первым делом предусматривают варианты притока свежего воздуха. Для этого крайне важна правильная конструкция крыши, чтобы можно было сделать один вентиляционный зазор, обеспечиваемый контробрешеткой. Его суммарная величина должна составлять 1/100 от площади кровли. Для формирования зазора используется брусок со сторонами 30, 40, 50 мм.

Иногда контробрешетку делают не сплошной, а с разрывами — в форме отдельных отрезков. Она сооружается от карнизного свеса до конька с целью более эффективного омовения элементов системы воздушными потоками. Для оптимизации «проветривания» выполненной из древесины каркасной системы крыши в боковой части стропилин дополнительно высверливаются отверстия Ø по 2 — 2,5 см через. Сверление производится через 30 — 50 см.

Инерционные аэротурбины
Часто используют кровельные вентиляторы. Очень эффективно ставить инерционные аэротурбины. Они вращаются от любого дуновения ветра и хорошо вытягивают все

Еще один элемент, обеспечивающий постоянный приток свежего воздуха – софиты под карнизным свесом. Здесь особенность – диффузионная пленка или микроперфорированная пленка не доводится до края карниза. Она должна сразу же обрываться за стеной, чтобы поток свежего воздуха спокойно проникал.

Софитные подшивки
Софитные подшивки удобно использовать, просто монтировать. В них сразу сочетается польза и декоративный эффект

Еще один метод для притока – зазор по всей плоскости крыши между гидроизоляцией и самим покрытием. Высота продуха может быть от 3 до 5 см, размер отверстия должен быть равным на входе, выходе и всем протяжении этого вентиляционного канала. Указанные правила принято соблюдать при сооружении утепленных кровельных систем и крыш без утеплителя.

Зазор закрывается решеткой
Зазор обязательно закрывается специальной решеткой, чтобы предотвратить попадание насекомых, птиц и прочих нежелательных посетителей в систему вентиляции

Когда с проектированием притока удалось определиться, начинают разрабатывать наиболее подходящий вариант удаления воздуха. Чаще всего используют:

  • в верхней части крыши – вентканалы, точечные аэраторы, аэрационные турбины, которые работают от наименьшего порыва ветра;
  • в гидроизоляционной пленке по всей протяженности вдоль конькового прогона формируется разрыв для свободного вывода воздушной массы из-под кровли;
  • если длинная ендова, то нужно обеспечить приток воздуха вдоль всей ее линии в нижний вентиляционный зазор, сделав сплошное вентилируемое примыкание;
  • стремятся делать сплошную вентиляцию коньков и хребтов.

Суммарное сечение вентотверстий вкупе со слуховыми окнами и аэраторами должно быть примерно 1/300-1/500 площади чердачного пространства.

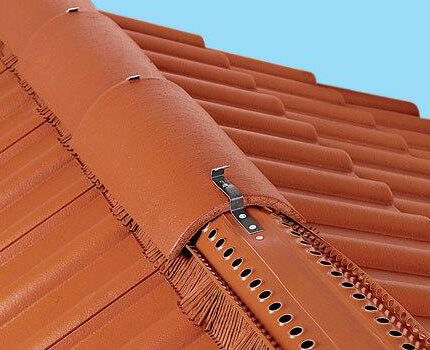

Вентилируемый конек
Вентилируемый конек – некоторая часть, приподнятая над основной крышей, которая обеспечивает нужный зазор. Продается уже готовый элемент или его можно сделать своими руками

Подсчитывать сколько и каких вентиляционных элементов понадобится нужно лишь исходя из площади своего мансардного помещения. Все это очень индивидуально – ведь дома и коттеджи имеют самую разную форму крыши, которую также следует учитывать при проектировании вентсистемы для обустраиваемой мансарды.

Инструктаж по монтажу системы вентилирования

Монтажом системы вентилирования можно заняться самостоятельно или пригласить специалистов, имеющих незаурядный опыт кровельных работ. Обращаться к дешевым мастерам не стоит – качество их услуг может не соответствовать даже самой минимальной стоимости.

Монтаж вентиляции специалистами
Если связаться с горе-мастерами, то придется заплатить три раза – за их работу, за испорченную кровлю, за исправление ошибок настоящими специалистами

В случае, когда заниматься монтажными работами будет бригада профессионалов, можно озвучить им свои предпочтения и проверить проект, который они впоследствии предоставят. Нужно обратить внимание, устраивает ли предложенный вариант притока и отвода воздушных масс.

Эффективный вариант притока в мансардное помещение – клапаны, встраиваемые в конструкцию окна. Они так устроены, что могут проветривать помещение даже тогда, когда створка закрыта. Производители предлагают модели для вертикальных и наклонных (мансардных) окон.

Окна с клапанами
Окна с клапанами обеспечат надежное поступление свежего воздуха в нужном количестве в мансардное помещение

Для монтажа окон лучше воспользоваться услугой по установке, особенно, если оно большого размера. Если делать это самостоятельно, можно лишиться гарантии. В случае возникновения каких-либо проблем претензии предъявлять будет некому.

Если принято решение заниматься самостоятельным монтажом системы вентиляции в мансардном помещении, то предстоит следовать инструкции к тем элементам, которые нужно устанавливать.

Чаще всего своими руками монтируют софиты и вентилируемый конек. В зависимости от типа материла будет отличаться и сам набор инструментов для выполнения их установки. Чтобы поставить аэраторы на крыше обычно обращаются к специалистам, имеющим оборудование для проделывания соответствующих отверстий.

 Аэраторы для вентиляции
Аэраторы выпускают самых разных размеров, форм, цветов. Это позволяет им отлично вписаться, не выбиваясь из цветовой гаммы кровельного покрытия

Для монтажа вентканалов используют герметик, чтобы хорошо изолировать стыки. В вытяжной системе часто ставят вентилятор или аэротурбину. Вытяжной вентилятор предстоит поместить прямо в вентиляционный канал, закрепив и подключив его согласно прилагаемой инструкции.

При самостоятельном обустройстве вентиляции мансарды важно помнить, что суммарная площадь вытяжных отверстий должна быть на 20% больше, чем приточных. В противном случае будет проблема с тягой.

Форма вентиляторов для кровли
Цвет и форма вентиляторов для кровли позволяют их использовать для установки при любом типе покрытия

Когда же есть сомнения в собственных силах, то лучше обратиться к специалистам, которые правильно спроектируют и обустроят вентиляцию мансардного помещения. Это будет залогом длительного срока эксплуатации мансарды и всего дома, а также, обеспечит здоровую атмосферу в помещении.

 Благоприятный микроклимат мансарды
Благоприятный микроклимат мансарды станет настоящим подарком ближайшие 20-30 лет. Вентилируемая кровля при надлежащем уходе может прослужить и дольше

Видео о вентилировании мансарды

В видео рассмотрены вопросы вентиляции пространства под кровлей и проблемы, возникающие при ее отсутствии:

Видео ролик о том, как правильно обустроить вентилирование мансардного помещения:

Чтобы пространство под кровлей надежно вентилировалось, нужно правильно монтировать все составляющие системы. Об этом в видео:

О том, как своими руками можно устроить вентилируемое подкровельное пространство:

Рассмотрев причины обустройства системы вентиляции в мансарде и особенности ее монтажа, можно спроектировать и реализовать все своими силами. Для этого потребуется выделить свободное время еще на этапе строительства. Если же сооружением дома занимается бригада, то вопросы вентиляции можно доверить им, предварительно включив этот пункт в договор. Важно помнить, что после завершения строительства устройство вентиляции обойдется на порядок дороже.
