Заправка сплит системы: как заправить фреоном климатическое оборудование своими руками

Утечка хладагента — одна из самых распространенных причин плохой работы кондиционера. Чтобы устранить неполадку, нужна заправка сплит системы.

Выполнение этой процедуры можно заказать в компании, с которой заключен договор на сервисное обслуживание, или выполнить самостоятельно. Алгоритм работ не слишком сложный, а необходимое оборудование можно найти.

Что нужно знать о хладагенте?

В качестве хладагента в современных сплит-системах обычно используют фреон. Это газообразное вещество, которое при сжатии переходит в жидкое состояние. Проходя по внутреннему контуру устройства, фреон поглощает тепловую энергию. В наружном блоке он отдает тепло окружающему воздуху.

Важная часть системы — компрессор, который постоянно взаимодействует с хладагентом, сжимая его до жидкого состояния. Если фреона в контуре слишком мало, оборудование будет работать с перегрузками, что почти наверняка приведет к его скорой поломке.

Заправка наружного блока фреоном
Крепления наружного блока вполне способны выдержать дополнительную нагрузку, поэтому электронные весы и баллон с хладагентом удобнее всего поставить прямо на корпус

Следует отметить, что стоимость компрессора может составить больше половины цены за новую сплит-систему. Поэтому, обнаружив недостаток фреона в системе, нужно выполнить его заправку как можно скорее. Если производительность кондиционера упала, он стал медленнее охлаждать помещение, скорее всего, пора проверить количество хладагента в контуре.

Об утечке фреона может также свидетельствовать обмерзание наружной трубы контура. Очень часто хладагент вытекает из-за разгерметизации системы. Но даже если никаких поломок нет, а монтаж кондиционера выполнен правильно, в течение года количество газа может уменьшиться на 8-10%.

Если кондиционер безупречно работал в течение нескольких лет, а потом стал охлаждать помещение недостаточно быстро, скорее всего, нужна дозаправка. Но не всегда возможно просто долить в систему небольшую порцию хладагента. Некоторые виды этого материала нужно полностью удалять из контура, а затем заполнять его новым фреоном.

Обморожение трубки сплит-системы
Обморожение концов медной трубки и конденсат на ней — это явный признак того, что в системе недостаточное количество хладагента

Чаще всего современные кондиционеры заправляют фреоном марок R-410А и R-407С. Последний представляет собой смесь из трех разных хладагентов. Именно эту марку нельзя добавлять к остаткам вещества в системе. Компоненты состава испаряются с разной скоростью, поэтому при утечке пропорции изменяются.

Это не относится к фреону марки R-410А — более современной версии, которая применяется в последних моделях сплит-систем. Составы R-407С и R-410А не наносят вреда окружающей среде, в отличие от фреона R-22. Он представляет собой состав прошлых лет, использование которого не рекомендуется из-за вреда для озонового слоя.

Чем безопаснее фреон, тем он дороже. Но использовать ради экономии неподходящую марку фреона нельзя. Сведения о том, какой именно хладагент необходим для конкретного прибора, указаны в его техпаспорте, а также на шильде, прикрепленном к корпусу наружного блока.

Как подготовить прибор?

Нельзя просто взять баллон с хладагентом, присоединить его к трубке и впустить в систему некоторое количество вещества. Дело в том, что сначала нужно подготовить устройство к этой операции. Если фреон вытекает неестественно быстро, скорее всего, имеет место разгерметизация корпуса.

Медная трубка сплит-системы
В месте соединения медной трубки с наружным блоком может возникнуть протечка из-за неправильного монтажа и повреждения развальцованного края

Нужно узнать причину, устранить ее и только после этого впускать в систему новую порцию газа. Герметичность контура проверяют и тогда, когда нужно восполнить хладагент, потерянный во время эксплуатации. Очень часто утечка возникает после неумелого монтажа.

Например, некоторые неопытные мастера неаккуратно обрезают развальцованный край медной трубки и забывают о необходимости восстановить вальцовку. В результате протечка возникает в месте соединения трубки с наружным блоком. Медь — довольно мягкий материал.

Очистка наружного блока
Перед началом работ нужно очистить блок кондиционера от скопившейся пыли, чтобы вентилятор работал без дополнительных нагрузок и можно было получить максимально корректные данные

Повредить вальцовку можно, даже не обрезая трубку, достаточно неровно завинтить крепеж. Поэтому перед заправкой сплит-системы нужно развинтить это соединение и проверить состояние края трубки. Если он поврежден, следует его обрезать, развальцевать и завинтить крепление. При этом действовать следует аккуратно, гайка должна идти легко, без усилий.

Непосредственно перед заправкой проводится процедура осушения системы. В контур заводят азот или фреон, чтобы вытеснить из него посторонние вещества. При высоком давлении устройство тщательно осматривают в поисках щели, из которой вытекает газ. Иногда целесообразно использовать при этом ультрафиолетовую лампу.

Методы контроля количества фреона

Выясняя, как самому заправить сплит систему фреоном, следует помнить, что количество хладагента должно быть достаточным, но не чрезмерным. Если в контуре будет слишком много газа, работа устройства будет серьезно нарушена, поскольку хладагент просто не будет успевать испаряться. Это может серьезно повредить компрессор.

Такая ситуация для устройства хуже, чем если в системе будет недоставать несколько граммов хладагента. Поэтому во время заправки нужно организовать контроль количества фреона, поступающего в систему. Делают это следующими способами:

  • измеряя изменение массы баллона с хладагентом;
  • учитывая давление в системе, которое должно достичь определенного показателя;
  • оценивая состояние контура через смотровое стекло;
  • учитывая изменение температуры у вентилятора внутреннего блока.

Самый простой способ контролировать количество фреона — фиксировать изменение веса баллона. Для этого перед заправкой емкость с хладагентом ставят на весы, обнуляют результат и наблюдают за изменением показателей при открытом кране баллона.

Как только его вес уменьшится на необходимую величину, заправку сразу же прекращают. Конечно, этот метод используется только для полной заправки контура. Если нужно просто дозаправить систему, то предварительно нужно узнать вес хладагента, который уже имеется внутри, а в домашних условиях это сделать затруднительно.

Существуют профессиональные весы, предназначенные для этих целей, но многие мастера обходятся недорогими бытовыми моделями. Прибор должен соответствовать следующим требованиям:

  • поднимать вес не менее 20 кг;
  • иметь градацию шкалы не менее 100 г;
  • иметь функцию взвешивания тары.

Удобнее всего использовать электронные весы, по которым проще отслеживать изменение веса емкости с хладагентом.

Другой доступный вариант — довести давление внутри контура до нужного показателя. Чтобы выполнить такую заправку, понадобится манометрический коллектор. С помощью этого прибора оценивается давление внутри системы. Хладагент подают на контур небольшими порциями, постоянно сверяя сведения о давлении с нормативным показателем, пока не будет достигнуто совпадение.

Проверка работы сплит-системы
До заправки системы хладагентом необходимо выяснить, почему возникла утечка, а затем устранить обнаруженные неполадки. Повторная проверка выполняется после окончания работ

Коллектор — достаточно дорогое оборудование, которое не имеет смысла покупать, чтобы использовать один раз в несколько лет. Он пригодится не только на этапе закачки фреона, но также и при осушении и вакуумировании системы. Можно занять такой прибор у знакомого мастера или арендовать в специализированной точке.

Метод с применением смотрового стекла доступен профессионалам. Он состоит в том, чтобы наблюдать за состоянием потока хладагента, отслеживая момент, когда из него исчезнут пузырьки воздуха. В домашних условиях часто используются первые два метода.

Измерение температуры — простой, но не слишком надежный способ. У вентилятора при заполненном контуре температура обычно должна составлять около восьми градусов, хотя существуют модели, для которых этот показатель равен пяти, допускается отклонение на пару градусов. Хладагент вводят малыми порциями, периодически делая замеры.

Как заправить кондиционер хладагентом?

Сначала нужно подготовить необходимые устройства и инструменты, такие как баллон с фреоном. весы, коллектор, термометр, вакуумный насос и т.д. В целом порядок работ при заправке сплит-системы на весах выглядит следующим образом:

  1. Сначала блоки радиаторов нужно очистить от пыли, чтобы обеспечить корректную работу вентиляторов.
  2. Снять колпачок с большой трубки на внешнем блоке.
  3. Соединить этот выход со шлангом коллектора.
  4. Установить на весы емкость с фреоном.
  5. Выставить на весах положение ноль и включить режим измерения веса тары.
  6. Присоединить к контуру вакуумный насос, чтобы выкачать из системы остатки старого фреона, влагу, грязь, воздух и т.п.
  7. Подключить к контуру емкость с фреоном.
  8. Открыть вентиль и наблюдать за показаниями весов.
  9. Перекрыть вентиль и отсоединить емкость от кондиционера.
  10. Отсоединить шланг, закрыть отверстие колпачком.
  11. Проверить работу системы.

При заправке с измерением температуры, нужно установить средний режим для вентилятора внутреннего блока и запустить устройство на режим охлаждения до температуры 18 градусов. Зафиксировать показания температуры и данные с манометра.

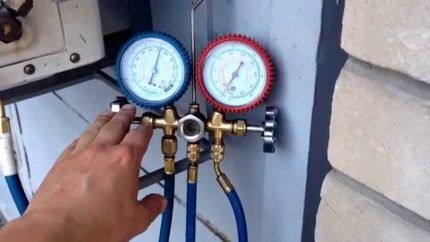

Коллектор для заправки сплит-системы
Можно пользоваться коллектором на две или четыре позиции, последний предпочтительнее, поскольку после вакуумирования не придется переподключать шланг, предназначенный для дополнительного оборудования

Если снаружи температура составляет 25 градусов, то нормальный уровень давления в контуре должен быть равен 4,2-5 бар. Когда давление достигнет максимума, температуру воздуха снова замеряют.

Баллон с фреоном на весах
После того, как баллон установлен на весы и его вентиль открыт, следует сразу же и всего на секунду приоткрыть жидкостный вентиль коллектора, чтобы стравить воздушную пробку

Она должна заметно понизиться. На этом этапе манометр открывают примерно на 10 секунд, а затем продолжают закачивать хладагент в систему до максимального уровня давления.

После того, как исходная температура воздуха понизится на 12-14 градусов, заправку можно считать завершенной, можно начинать тестирование системы.

Вакуумный насос
Вакуумный насос, предназначенный для выполнения работ этого типа, должен иметь манометр, а также обратный клапан, чтобы предотвратить проникновение в контур частичек масла

Чтобы проверить, насколько хорошо работает прибор после заправки, рекомендуется включить его в сеть и перевести на минимальный режим охлаждения. Если примерно через четверть часа трубы начнут обмерзать, значит, хладагента слишком мало в системе, следует добавить немного фреона. Если же трубы в порядке, процедуру можно считать успешно завершенной.

Несколько важных нюансов

Прежде чем начинать работы, необходимо изучить техпаспорт кондиционера и инструкцию, которая к нему прилагается. Если эти документы утеряны, обязательно следует обратить внимание на металлический шильд, закрепленный на наружном блоке.

Технические характеристики сплит-системы
Основные технические характеристики любой сплит-системы продублированы на металлическом шильде, закрепленном на боковой стенке наружного блока устройства

На этой металлической пластине обычно имеются все основные сведения по этой конкретной модели. Здесь можно узнать, какая именно марка фреона использована для заправки контура, каким должно быть давление в нем, сколько граммов хладагента нужно закачать в систему и т.д.

Следует помнить, что номинальное давление в контуре зависит от марки хладагента, а также от температуры окружающего воздуха. Если на улице слишком холодно или жарко, а замеры проводятся по манометру, необходимо сделать поправку. Данные об изменении давления можно найти в справочниках.

При тестировании кондиционера после заправки нужно включать только режим охлаждения. Если случайно запустить обогрев, можно залить компрессор и полностью сломать сплит-систему.

Выводы и полезное видео по теме

Заправка сплит-системы фреоном:

Как выполнить дозаправку контура:

Заправить сплит-систему самостоятельно сложно, но вполне возможно. Для этого нужно выбрать подходящий способ, найти необходимое оборудование и точно соблюсти процедуру заправки. Но если нет полного понимания процесса, лучше попросить профессионального мастера о помощи и консультации.
