Установка сплит системы: пошаговая инструкция по самостоятельному монтажу

Контролируя микроклимат личного пространства, мы создаем условия, оптимальные для отдыха, работы, занятий. Установка сплит системы позволит задавать благоприятный уровень температуры и влаги наиболее простым способом. Согласитесь, в летний период есть немало дней, нуждающихся в регулировании климатических параметров.

Прочитав предложенную нами статью, вы узнаете все подробности и тонкости выполнения работ по монтажу кондиционирующего оборудования. Тщательно подобранная и систематизированная информация пригодится как самостоятельным домашним мастерам, так и заказчикам услуг монтажников для проверки надлежащего исполнения.

У нас детально описан процесс установки, перечислены нюансы расположения и крепления блоков. Перечислены материалы, требующиеся для проведения монтажа и подключения агрегатов. Ценным дополнением к тексту, облегчающим восприятие сведений, являются фото и видео-приложения.

Выбор места для установки системы

Изучая информацию о том, как самому правильно осуществить установку сплит системы в частном доме или квартире, первоначально нужно выбрать месторасположение ее частей.

Для этого необходимо учитывать направление распределения потока холодного/горячего воздуха в помещении, учитывая основные технические требования, указанные производителем оборудования в инструкции.

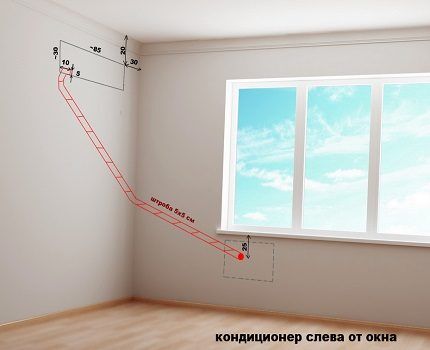

Место установки кондиционера
Самые распространенные варианты месторасположения внутреннего блока сплит системы — над кроватью/диваном. Наружный — обычно выносят на улицу и устанавливают на участок возле окна или на балконные плиты

Существуют определенные правила, которые обязательно должны учитываться при выборе точки размещения блоков:

  • расстояние между агрегатом и потолком должно составлять не меньше 15-20 см, хотя некоторые производители указывают в инструкции 20-30 см;
  • от боковой части до стены – не меньше 30 см;
  • до преграды, которая будет препятствовать потоку выходящего воздуха или его рассеивать – не меньше 150 см.

Для наружной части сплит системы, месторасположение выбирают исходя из несущих способностей стен. Возможен монтаж вблизи окна, на плитах, ограждающих лоджию, или на стене рядом с балконом.

Для тех, кто живет на нижних этажах, установка блока проводится над окном – как можно дальше от прохожих.

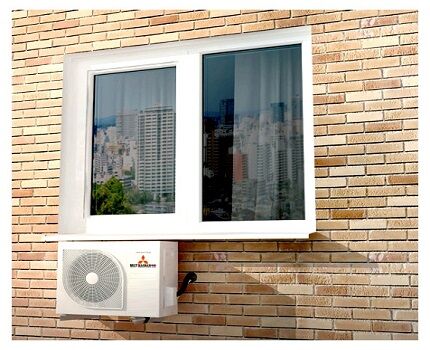

Вентфасад установка наружного блока
Исходя из технических требований к стене вентфасада, используемой в качестве площадки для фиксации наружного блока сплит системы — возможная нагрузочная способность должна быть в 2,5 раза больше массы установочного агрегата

Для многоэтажного дома, особенно если квартира находится на верхнем этаже, потребуется привлекать высотных специалистов или определить точку монтажа в предельной близости с окном, что обеспечит легкий доступ при монтаже.

Определение расстояния между блоками

Часто выбор места размещения оборудования регламентируется минимальным и максимальным расстоянием между ее частями. Эти показатели в основном указываются производителем и зависят от модельного ряда и характеристик сплит системы.

Иногда фирмы не указывают минимальную длину контура между двумя агрегатами, поэтому монтаж может выполнятся произвольно.

Минимальное расстояние между блоками кондиционера
Минимальное расстояние между блоками сплит системы фирмы Daikin 1,5-2,5 м, Panasonic – до 3 м. Однако, если блоки расположены в метре друг от друга, длина трассы должна составлять не менее 5 м (ее излишки сворачивают в кольцо и прячут за блоком)

Немного легче разобраться с максимально возможным расстоянием между двумя агрегатами. Стандартный показатель – 5 м. Возможно и увеличение длины трассы, но в этом случае необходимо рассчитывать на дополнительные расходы в связи с необходимостью дозаправки фреоном.

Подготовка к выполнению работ

Решение заняться установкой сплит системы самостоятельно приходит, как правило, после выяснения расценок у специалистов. Невероятно высокие суммы за выполнение работы, занимающей 3 часа, аргументируются наличием дорогостоящих инструментов и его износом в процессе эксплуатации. Именно это и составляет основную долю платы за услуги мастера.

Самостоятельная установка и подключение сплит системы
Если расценки от монтажников сплит-систем слишком велики, стоит выполнить установку собственными руками, досконально изучив технологию этого вида работ

Если посмотреть рекомендации производителей оборудования, то часто в инструкциях указывается, что подготовительные работы можно сделать своими силами, а вот для монтажа трубопроводов, подключения к электрической сети, проведения процесса вакуумирования желательно приглашать специалистов с соответствующими инструментами.

Инструменты для установки оборудования

Выполнить самостоятельный монтаж охлаждающей установки можно, т.к. большая часть инструментов есть в чемодане домашнего мастера. Исключением может быть вакуумный насос, но покупать его необязательно — изготовить подобный агрегат удастся из старых деталей.

Некоторые бригады мастеров даже не используют это оборудование при прокладке трассы длиной до 6 м.

Компрессор холодильника
Если при самостоятельной установке кондиционера не удалось найти вакуумный насос, альтернативным вариантом может послужить мощный компрессором от старого холодильника или аквариумный нагнетатель

В процессе монтажа важным аспектом является соблюдение горизонтальности расположения блочных систем. В связи с этими требованиями каждый этап работы должен сопровождаться контрольной проверкой строительным уровнем.

Если какого-либо инструмента нет в наличии, его можно взять в аренду в строительном магазине. Заранее необходимо будет подготовить следующее оборудование:

  1. Перфоратор. Применяется для проделывания дырок в фасаде, через который будут проложена трасса, обобщающая внешний и внутренний блоки.
  2. Дрель с набором свёрл. Используется для монтажа крепежных элементов.
  3. Труборез для разреза труб из меди.
  4. Прибор для устранения заусенцев после нарезки труб. Можно использовать ример, напильник и наждачную бумагу.
  5. Вальцеватель медных труб.

Некоторые считают, что применение римера не имеет смысла, особенно если труборез новый и не оставляет заусенцев и вмятин, однако напрасно.

Только после произведенных манипуляций фаскоснимателем край развальцованной трубки сможет максимально плотно прижиматься гайкой, а соответственно, утечка фреона маловероятна.

Развальцовка труб
Работа устройством для развальцовки медных труб выполняется методом деформации трубки по выбранному шаблону, вследствие чего образуется конус. При этом сохраняется изначальная толщина стенок и круглое сечение

Согласно техническим правилам монтажа, необходимо наличие вакуумного насоса — герметизация системы кондиционирования выполняется именно этим оборудованием. После наполнения трассы хладагентом, проводится процесс вакуумирования.

Приобретение необходимых материалов

Комплектующих потребуется достаточно много, но все они легко доступны в любом профильном магазине. Не стоит забывать, что материалы должны быть максимально качественными и подбираться исключительно для устройства, функционально направленного на холод.

Необходимо приобрести провод для подачи питания и подсоединения блоков. В паспорте или в инструкции по монтажу оборудования всегда указывают необходимые параметры.

Стандартно – это четырехжильный силовой кабель с площадью сечения 2 мм2 или 2,5 мм2. Длина подбирается исходя из расстояния трассы, с учетом небольшого запаса.

Еще понадобится подготовить бесшовные трубы толстостенного типа из мягкой меди, предназначенные для охлаждающих приборов. Трубы подбираются меньшего и большего диаметров. Более конкретные характеристики указаны в руководстве пользователя.

Длина равняется протяженности трассы плюс дополнительный запас до 30 см. В процессе транспортировки трубок их края должны быть заглушены для укрытия от оседания пыли внутри изделия.

Медные трубки для системы охлаждения
Трубы подбираются исключительно для охлаждающей системы, их мягкий медный сплав хорошо поддается развальцовке и обеспечивает должную герметичность

Для изоляции труб используется утеплитель из вспененного каучука. Продают его отрезками по 2 м. Для осуществления мер по теплоизоляции потребуется длина, равная протяженности трассы. Синтетический утеплитель применяется на двух диаметрах труб.

В качестве дренажной трубки специалисты рекомендуют устанавливать шланг-гофру, оснащенный внутри спиралью из пластика. Также можно воспользоваться альтернативной деталью – полипропиленовой трубкой. Ее протяженность равна длине трассы с надбавкой в 80 см.

А еще потребуется два кронштейна L-образного типа, чтобы зафиксировать блок снаружи. Подходящий размер деталей определяется его габаритами, а запас прочности по несущей нагрузке должен превосходить его вес в 5 раз. Такое увеличение предельно допустимого напряжения детали требуется для компенсации нагрузок ветра и снега.

Покупать эти комплектующие лучше в фирме, занимающейся продажей запчастей для бытовых сплит систем.

Кронштейны для наружного блока
После приобретения кронштейна для крепления наружного блока кондиционера нельзя делать в нем дополнительные отверстия, т.к. это значительно снижает запас прочности детали

В качестве деталей крепления применяются: анкера, дюбеля и болты. Их количество, вид и параметры подбирают исходя из вида кронштейнов и крепежной пластины, предназначенной для внутреннего агрегата.

Имеет значение и тип стен, где предстоит монтировать наружную часть системы. Для камуфлирования проложенной линии коммуникаций потребуется пластиковый короб стандартных габаритов 60*80 см.

Порядок установки сплит системы

Самостоятельно установить систему кондиционирования вполне реальная задача, однако существует много нюансов в работе и касаются они определенных моделей, поэтому процесс монтажа может иметь некоторые отличия. Для изучения всех требований, первоначально необходимо прочитать инструкцию именно к приобретенной модели оборудования.

Этап #1: монтаж наружного и внутреннего блоков

Первым подлежит установке внутренний блок. Определившись с местом его расположения, на стене производится разметка участка под крепежную карту. После высверливания люфтов, вставляются пластмассовые заглушки для дюбелей, навешивается карта и фиксируется дюбелями.

Крепление пластины кронштейнами
Наиболее тщательное крепление должно производится в нижней части пластины, т.к. на этом участке располагаются защелки, удерживающие блок

После установки кассеты, с помощью строительного уровня измеряется выдержка строгой горизонтальности размещения будущего блока. При любом несоответствии, потребуется переделать всю выполненную работу.

На этом этапе предстоят подготовительные работы под укладку трасс. Сначала рассчитывается линии ее расположения. Затем производится высверливание отверстия в стене фасада, учитывая необходимый уклон в размере более 1/100.

Также с уклоном высверливают и отверстие диаметром 5 см, при этом угол наклона может быть увеличен, в сравнении с трассой. Так, образуемый конденсат лучше будет покидать систему.

Требования к закладке трасс
Можно осуществлять выведение общего пучка коммуникаций или по отдельности: одно отверстие для кабеля питания и медной трубки, другое – для дренажа

При выборе схемы монтажа блоков «спина к спине», требуется произвести проверку отверстия, предназначенного для размещения кабеля питания. Для этого необходимо сверить расположение портов питания на агрегатах.

А теперь настала очередь монтажа наружного блока. Если речь идет о многоэтажном доме, то потребуется специальное снаряжение для высотных работ.

Как и в первом случае, должна быть выдержана строгая горизонтальность блока, поэтому на этапе разметки также используют уровень.

Наружное крепление блока
При размещении наружного блока необходимо учитывать ограничение, касающееся его уклона — максимально допустимый угол уклона составляет 45°

В момент установки креплений каждое имеющееся отверстие должно быть заполнено анкерными болтами (стандартный диаметр 10*100 мм), вне зависимости от их количества. После, выставляется наружный блок и тоже фиксируется крепежными деталями.

Этап #2: прокладка линии коммуникаций

С помощью электропровода и двух медных трубок осуществляется соединение наружного и внутреннего блоков. Дополнительно через стену будет проложена дренажная система, отвечающая за выведение конденсата. Эти элементы необходимо правильно подобрать, подключить, уложить и закрепить.

Сначала следует подготовить медные трубки, отрезав с помощью трубореза нужную длину и обработав края римером от заусенцев и вмятин после процедуры обрезания.

Не рекомендуется использовать другие инструменты, например, напильник. После его применения, вовнутрь трубки попадает металлическая стружка, которая будет циркулировать по системе и в итоге приведет к выходу из строя компрессора.

Изоляция медных труб
Чтобы провести трубки из меди через стену, их края необходимо изолировать заглушкой, для защиты от попадания пыли

Теплоизоляция трубок осуществляется методом одевания на них пенополиуретановых шлангов. В качестве уплотнителя нельзя выбирать поролон — он имеет короткий эксплуатационный срок. Выполнив меры по теплоизоляции, все стыковочные участки материала плотно проклеиваются металлизированным скотчем.

Теперь наступила очередь укладывать дренаж и кабель. На каждый провод нужно одеть специальный наконечник. Их устанавливают на расчищенные от изоляционного материала проводники и обжимают щипцами.

Готовый кабель подключается к кондиционеру согласно схеме, приведенной в руководстве к прибору.

Схема разъемов кондиционера
На обоих блоках на участке, расположенном немного выше портов, находится съемная пластинка, предназначенная для подсоединения медных труб. Под ней размещены электроразъемы для кабеля

Дренажная трубка подключается к специальному выводу на блоке внутри помещения и выводится через отверстие в стене. Трубка должна быть достаточно длинной и заканчиваться не менее, чем на 60 см от стены.

Согласно правилам ее укладка выполняется под наклоном к выходу наружу. Требуется фиксация хомутами через каждый метр длины для устранения провисания, чтобы предотвратить скопление конденсата.

Этап #3: подсоединение блоков системы

Проведенные через стену коммуникации подключаются к соответственным портам. Важно помнить, что общая длина дренажного трубопровода не может быть более 20 м. Укладка медных труб производится петлевым способом для улавливания масла, которое в небольшом количестве содержится во фреоне.

Дренаж можно отвести двумя способами: вывести его в канализацию или на улицу. Первый способ является технически правильным, однако из-за сложности воспроизведения не получил широкого распространения.

Прокладка дренажной трубки
При прокладке дренажной трубки лучше избегать резких поворотов, также не допускаются провисания — на этих участках будет скапливаться конденсат

В нижней части внутреннего блока системы расположена трубка с наконечником из пластика. На нее одевается шланг-гофра и затягивается в месте соединения хомутом.

Для наружного части устройства выполняется аналогичная процедура, однако многие ее игнорируют. Если вместо шланга используется полимерная труба, подбирается соответствующий переходник. С его помощью подсоединяют выход блока и трубку.

Чтобы подключить медные трубки, нужно их изначально проложить по стене, с помощью трубогиба или пружины придавая необходимый уклон без перегибов и резкого залома. Первым делом их подсоединяют к блоку внутри помещения. Для этого на соответствующих портах ослабляются гайки.

При раскручивании будет слышен характерный звук шипения выходящего азота. Его закачивают в момент производства, для устранения окисления деталей. После его спуска необходимо снять заглушки и вывинтить полностью гайку. Далее выполняется процедура вальцевания.

Развальцовка концов медных труб
В процессе развальцовки труба удерживается отверстием вниз во избежание попадания стружки металла внутрь системы

Края труб на участке 5 см выравнивают. Затем проводят развальцовку, чтобы обеспечить соединение входа и выхода блоков. Так получится замкнутая система циркуляции. Корректность выполнения монтажа играет важную роль в обретении свойств максимальной герметичности, в процессе передвижения фреона.

Развальцованный край трубы подсоединяется к необходимому выходу и фиксируется гайкой. Здесь запрещено использовать любые дополнительные приспособления – герметики, прокладки и т.д. Применяемые медные трубки обеспечивают необходимую герметизацию.

Монтаж медных трубок
Соединяя медные трубки, необходимо прилагать усилия в 60 кг, только тогда медь монолитно обожмет штуцер, а контакт будет герметичным

Аналогичные действия проделывают со всеми четырьмя портами. После подключения следует последний этап установки системы кондиционирования – устранение воздуха и влаги, а также возможных остатков аргона, которые могли накопиться в процессе монтажа.

Этап #4: вакуумирование системы

Во время проведения монтажных работ в трубки кондиционера попадает воздух и если его не удалить, он окажется в системе кондиционирования. Результатом становится усиленная нагрузка на компрессор, соответственно, его быстрый нагрев.

Также частицы воды негативно сказываются на всех деталях. Во фреоне содержится доля смазочного масла, его гигроскопичная консистенция при контакте с водой становится менее эффективной. В результате износ комплектующих ускорится.

Для удаления воздуха можно применять два способа: вакуумный насос или небольшое количество фреоновой жидкости, которая спускается с блока, расположенного снаружи. При изготовлении наружного агрегата, производители заправляют его фреоном с небольшим излишком.

Разъем под шестигранник
Метод «пшика» повторяют несколько раз, при этом вторую попытку проделывают с верхним клапаном. Если длина трассы 2-3 м – процедуру проводят 3 раза, при четырехметровой – 2 раза

Альтернативой дорогостоящего вакуумного насоса может послужить высвобождение излишек фреона из системы наружного блока. Для этого на его клапанах отвинчивают заглушки. Работать необходимо с нижним портом большего диаметра. Под его крышкой расположен шестигранный разъем. Исходя из его параметров, подбирается соответствующий ключ.

Подходящим ключом совершают поворот клапана на 90° и через секунду возвращают его в прежнее положение. Таким образом, в систему входит небольшое количество фреона и создается усиленное давление. Секундным нажатием пальца на золотник, находящийся на этом же порту, выпускают излишки фреона и газов из системы.

После полного удаления воздуха, выход золотника закручивается заглушкой, а клапаны полностью открываются и фреон поступает в сплит систему. Для проверки герметичности соединений, их обмазывают мыльной пеной.

На этом процесс установки системы кондиционирования завершен, можно переходить к непосредственной эксплуатации.

Выводы и полезное видео по теме

Как заложить трассу кондиционера:

Вальцовка трубы для сплит-системы:

Установка и монтаж кондиционеров, тонкости и секреты:

Стоит помнить, что при самостоятельной установке кондиционера, незначительных факторов не существует. И все, что было сделано некорректно, к примеру, вальцевание труб без зачистки каймы, или недостаточно зафиксированное соединение – в итоге приводит к быстрому износу комплектующих охлаждающей системы. Поэтому в процессе установки нужно проявить предельную аккуратность ко всем деталям.
