Система чиллер-фанкойл: принцип работы и обустройство системы терморегуляции

Система чиллер-фанкойл — это мультизональная климатическая конструкция‚ предназначенная для создания комфортных условий внутри здания большой площади. Работает она постоянно — летом снабжает холодом, а зимой теплом, прогревая воздух до заданной температуры.

Главные ее элементы — охладитель и теплообменное устройство. Дальше о том, как устроена и функционирует эта система терморегуляции.

Составные части схемы чиллер-фанкойл

Роль охлаждающего устройства отведена чиллеру — внешнему блоку‚ производящему и подающему холод по трубопроводам с циркулирующей по ним водой или этиленгликолем. Этим и отличается эта система от других сплит-систем, где в качестве теплоносителя закачивают фреон‚ для передачи которого нужны дорогие медные трубы. Здесь же с этой задачей прекрасно справляются водопроводные трубы с теплоизоляцией.

На ее работу не влияет температура наружного воздуха, тогда как сплит-системы с фреоном теряют работоспособность уже при -10⁰. Внутренним теплообменным агрегатом является фанкойл. Он принимает жидкость с низкой температурой, затем передает холод в воздушную среду помещения‚ а нагретая жидкость возвращается назад в чиллер.

Фанкойлы устанавливают во всех комнатах. Каждый из них работает по индивидуальной программе.

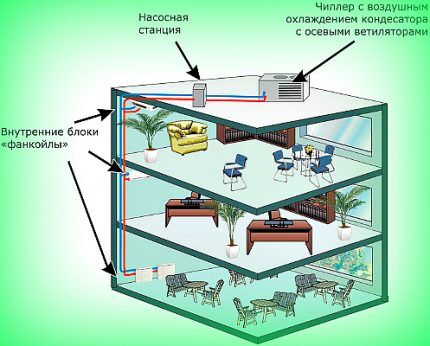

Чиллер-фанкойл
На фото показаны основные элементы системы — насосная станция‚ чиллер‚ фанкойл. Фанкойл может быть установлен на большом расстоянии от чиллера. Все зависит от того‚ какой силой обладает насос. Число фанкойлов пропорционально мощности чиллера

Обычно такие системы применяют в гипермаркетах‚ торговых комплексах‚ сооружениях‚ возведенных под землей‚ гостиницах. Иногда их используют в качестве отопления. Тогда по второму контуру в фанкойлы подают нагретую воду или переключают систему на котел отопления.

Конструкционное исполнение системы

По конструкционному исполнению системы чиллер-фанкойл бывают 2-трубными и 4-трубными. По типу установки отличают устройства настенные‚ напольные‚ встраиваемые. Оценивают систему по таким основным параметрам:

  • мощности или холодопроизводительности чиллера;
  • производительности фанкойлов;
  • эффективности перемещения воздушной массы;
  • длине магистралей.

Последний параметр зависит от силы насосной установки и качества теплоизоляции труб.

Подключение чиллера и фанкойла

Слаженное функционирование системы происходит путем объединения чиллера с одним или несколькими фанкойлами посредством трубопроводов с теплоизоляцией. В случае отсутствия последней значительно падает значение КПД системы.

Каждый файнкойл имеет индивидуальный узел обвязки, посредством которого обеспечивают регулировку его производительности как в случае выработки тепла‚ так и холода. Расход хладагента в отдельном агрегате регулируют посредством специальной арматуры — запорной и регулирующей.

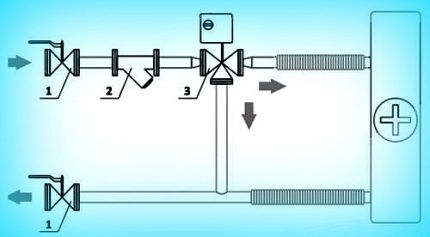

Подключение
Элементами двухтрубной системы являются: кран шаровой (1)‚ фильтр (2)‚ клапан трехходовой с приводом (3). Это самая простая схема обвязки. Чтобы направить охлажденную воду в теплообменник одну трубу подключают к фанкойлу, а другую — для отвода жидкости — к чиллеру. Устройство системы допускает смешивание хладагента с теплоносителем

Если нельзя допускать смешивания теплоносителя с холодильным агентом. воду подогревают в отдельном теплообменнике и дополняют схему циркуляционным насосом. Чтобы обеспечить плавную регулировку потока рабочей жидкости через теплообменник при монтаже схемы обвязки используют 3-ходовой клапан. Если в здании смонтирована двухтрубная система, то и охлаждение и нагрев происходит за счет охладителя — чиллера.

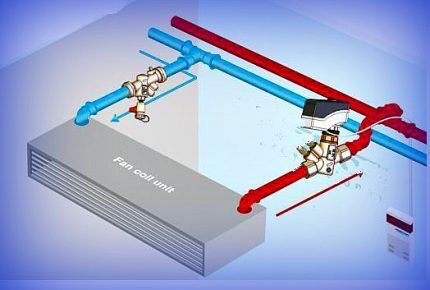

Для повышения эффективности отопления с помощью фанкойлов в холодный период‚ в дополнение к чиллеру в систему включают котел. В отличие от двухтрубной системы с одним теплообменником‚ в четырехтрубную систему заложено 2 этих узла. В этом случае фанкойл может работать и на нагрев‚ и на холод‚ используя в первом случае жидкость, циркулирующую в системе отопления.

Один из теплообменников подключают к трубопроводу с хладагентом, а второй к трубе с теплоносителем. На каждом теплообменнике имеется индивидуальный клапан‚ управляемый специальным пультом. Если применена такая схема‚ хладагент никогда не смешивается с теплоносителем.

Так как температура теплоносителя в системе в отопительный сезон колеблется в пределах от 70 до 95⁰ и для большинства фанкойлов она превышает допустимую‚ ее предварительно снижают. Поэтому горячая вода‚ поступающая от центральной теплосети к фанкойлам‚ проходит специальный тепловой пункт.

Основные классы чиллеров

Условное разделение чиллеров на классы происходит в зависимости от типа холодильного цикла. По этому признаку все чиллеры можно условно отнести к двум классам — абсорбционным и парокомпрессорным.

Устройство абсорбционного агрегата

Абсорбционный чиллер или АБХМ для работы использует бинарный раствор с присутствующими в нем водой и бромидом лития — абсорбер. Принцип функционирования — поглощение хладагентом тепла в фазе преобразования пара в жидкое состояние. Такие агрегаты используют тепло‚ выделяющееся при работе промышленного оборудования. При этом абсорбирующий поглотитель с температурой кипения значительно превышающей соответствующий параметр хладагента‚ хорошо растворяет последний.

Схема функционирования чиллера этого класса следующая:

  1. Тепло от внешнего источника подводят к генератору, где оно разогревает смесь бромида лития и воды. При кипении рабочей смеси хладагент (вода) полностью испаряется.
  2. Пар переносится в конденсатор и становится жидкостью.
  3. Хладагент в жидком виде попадает в дроссель. Здесь он охлаждается‚ а давление падает.
  4. Жидкость поступает в испаритель‚ где происходит испарение воды и поглощение ее паров раствором бромида лития — абсорбером. Воздух в помещении охлаждается.
  5. Разбавленный абсорбент снова нагревается в генераторе, и цикл запускается повторно.

Такая система кондиционирования пока не получила широкого распространения‚ но она полностью созвучна с современными тенденциями‚ касающимися энергосбережения, поэтому имеет хорошие перспективы.

Работа парокомпрессионных установок

На базе компрессионного охлаждения функционирует большинство холодильных установок. Охлаждение происходит за счет непрекращающейся циркуляции‚ кипения при низких показателях температуры‚ давления и конденсации хладоносителя в системе замкнутого типа. В конструкцию чиллера этого класса входят:

  • компрессор;
  • испаритель;
  • конденсатор;
  • трубопроводы;
  • регулятор потока.

Хладагент циркулирует в замкнутой системе. Этим процессом управляет компрессор, в котором газообразное вещество с низкой температурой (-5⁰) и давлением 7 атм поддается компрессии при доведении температуры до 80⁰.Сухой насыщенный пар в сжатом состоянии уходит в конденсатор, где происходит его охлаждение до 45⁰ при неизменном давлении и превращение в жидкость.

Следующий пункт на пути движения — дроссель (редукционный клапан). На этом этапе давление снижается от значения соответствующего конденсации до предела, при котором происходит испарение. Одновременно понижается и температура приблизительно до 0⁰. Жидкость частично испаряется и образовывается влажный пар.

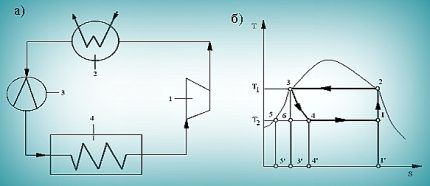

Замкнутый цикл
На схеме изображен замкнутый цикл‚ по которому функционирует парокомпрессионная установка. В компрессоре (1) происходит сжатие влажного насыщенного пара до достижения им давления р1. В компрессоре (2) пар отдает тепло и трансформируется в жидкость. В дросселе (3) понижаются как давление (р3 – р4)‚ так и температура (T1-T2). В теплообменнике (4) давление (р2) и температура (T2) остаются неизменными

Поступив в теплообменник — испаритель‚ рабочее вещество‚ смесь пара и жидкости‚ отдает холод теплоносителю и забирает тепло у холодильного агента‚ подсушиваясь одновременно. Процесс происходит при постоянных показателях давления и температуры. Насосы подают жидкость с низкой температурой к фанкойлам. Пройдя этот путь, холодильный агент возвращается в компрессор‚ чтобы снова повторить весь парокомпрессионный цикл.

Что может парокомпрессионный чиллер

В холодное время чиллер может работать в режиме природного охлаждения — это называется фрикулинг. При этом теплоноситель охлаждает уличный воздух. Теоретически использовать свободное охлаждение можно при внешней температуре менее 7⁰С. На практике оптимальная температура для этого 0⁰.

При настройке на режиме «тепловой насос» чиллер работает на отопление. Цикл претерпевает изменения‚ в частности, конденсатор и испаритель обмениваются своими функциями. В этом случае теплоноситель нужно подвергать не охлаждению, а нагреву.

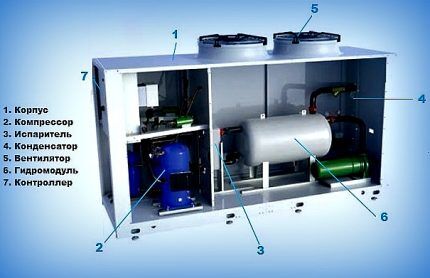

Моноблочный чиллер
Наиболее простыми являются моноблочные чиллеры. В них компактно объединены в одно целое все элементы. Они поступают в продажу укомплектованными на 100% вплоть до заправки хладагентом

Этот режим наиболее часто используют в больших офисах‚ общественных зданиях‚ на складах.Чиллер является холодильным агрегатом, дающим холода больше в 3 раза, чем потребляет. Его эффективность как отопителя еще выше — он затрачивает электроэнергии в 4 раза меньше‚ чем дает тепла.

Чем отличается хладагент от теплоносителя

Холодильный агент является рабочим веществом, которое в процессе холодильного цикла может пребывать в разных агрегатных состояниях при различных значениях давления. Теплоноситель не меняет фазовых состояний. Его функция — перенос холода или тепла на какое-то определенное расстояние.

Транспортировкой хладагента управляет компрессор, а теплоносителя — насос. Температура холодильного агента может опускаться как ниже точки кипения, так и подыматься за ее пределы. Теплоноситель‚ в отличие от хладагента‚ постоянно работает в условиях температур, не растущих выше точки кипения при текущем давлении.

Роль фанкойла в системе кондиционирования

Фанкойл — важный элемент централизованной климатической установки. Второе название — вентиляторный доводчик. Если термин fan-coil перевести с английского дословно, то это звучит‚ как вентилятор-теплообменник‚ что наиболее точно передает принцип его действия.

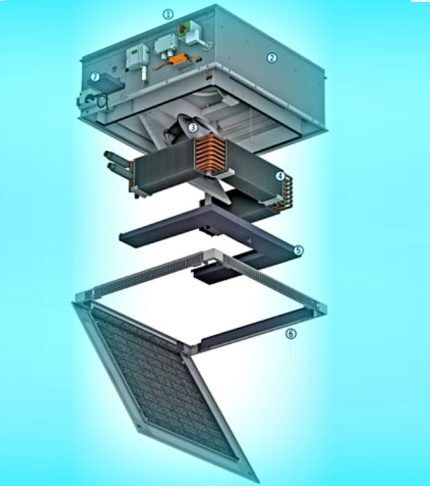

Элементы фанкойла
В конструкцию фанкойла входит панель подключения электрической части (1)‚ корпус (2) — потолочный вариант‚ вентилятор (3)‚ медный или алюминиевый теплообменник (4)‚ поддон для конденсата (5)‚ воздушный клапан (6)‚ место подключения насоса для конденсата и трубки (7) (+)

Предназначение устройства заключается в приеме носителя с низкой температурой. В перечень его функций также входит как рециркуляция, так и охлаждение воздуха в помещении, где он установлен‚ без поступления воздуха снаружи. Основные элементы fan-coil расположены в его корпусе. К ним относятся:

  • центробежный или диаметральный вентилятор;
  • теплообменник в виде змеевика‚ состоящего из медной трубки и алюминиевых ребер‚ насаженных на нее;
  • пылевой фильтр;
  • блок управления.

Кроме основных узлов и деталей в конструкцию фанкойла входит поддон для улавливания конденсата‚ насос для откачки последнего‚ электродвигатель‚ посредством которого поворачиваются воздушные заслонки.

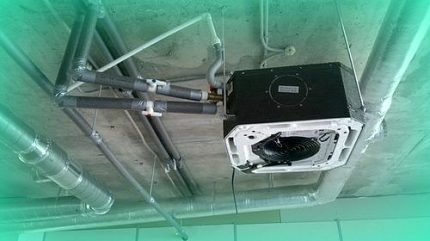

Бескорпусный фанкойл
На фото бескорпусный фанкойл модель Trane. Производительность двухрядных теплообменников — 1.5 – 4.9 кВт. Агрегат укомплектован малошумным вентилятором и компактным корпусом. Он отлично размещается за фальш-панелями или за подвесной потолочной конструкцией

В зависимости от способа монтажа существует фанкойлы потолочные‚ канальные‚ монтируемые в каналы‚ по которым осуществляется приток воздуха‚ бескорпусные‚ где все элементы смонтированы на раме‚ настенные или консольные.

Потолочные аппараты наиболее популярны и имеют 2 варианта исполнения: кассетные и канальные. Первые монтируют в объемных помещениях с подвесными потолками. За подвесной конструкцией располагают корпус. Видимой остается нижняя панель. Они могут рассредоточивать воздушные потоки по двум или всем четырем сторонам.

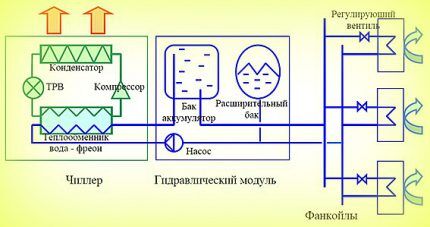

Принцип работы
Здесь схематично изображен принцип работы фанкойла. Если систему планируют использовать исключительно для охлаждения, то лучшее место для него — потолок. Когда конструкция предназначается для обогрева‚ устройство размещают на стене в нижней ее части

Потребность в охлаждении существует не всегда, поэтому‚ как видно на схеме‚ передающей принцип работы системы чиллер-файнкойл‚ в гидравлический модуль встраивают емкость, выполняющую роль аккумулятора для хладагента. Тепловое расширение воды компенсирует расширительный бак, подключенный к подающему трубопроводу.

Управляют фанкойлами как в ручном, так и в автоматическом режимах. Если вентиляторный доводчик работает на отопление, то в ручном режиме отсекают подачу холодной воды. При работе его на охлаждение перекрывают горячую воду и открывают путь для поступления охлаждающей рабочей жидкости.

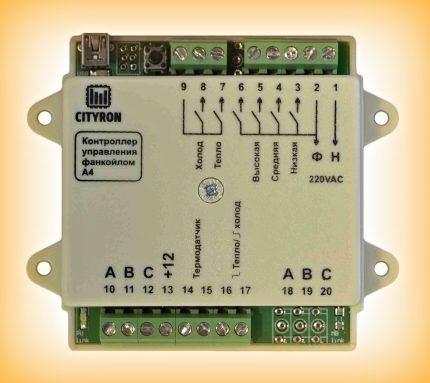

Пульт
Пульт для управления как 2-трубным так и 4-трубным фанкойлом. Модуль подключают непосредственно к устройству и размещают вблизи него. От него подсоединяют панель управления и провода для ее питания

Для работы в автоматическом режиме на панели выставляют нужную для конкретного помещения температуру. Поддержка заданного параметра осуществляется посредством термостатов, которые корректируют циркуляцию теплоносителей — холодного и горячего.

Фанкойл потолочный
Преимущество фанкойла выражается не только в применении безопасного и дешевого теплоносителя но и в быстром устранении неполадок в виде утечек воды. Это удешевляет их сервис. Применение этих устройств — наиболее энергоэффективный способ создания благоприятного микроклимата в здании

Так как любое большое здание имеет зоны с разными требованиями к температурному режиму, каждую из них должен обслуживать отдельный фанкойл или их группа с идентичными настройками. Количество агрегатов определяют на стадии проектирования системы расчетным путем. Стоимость отдельных узлов системы чиллер-фанкойл довольно высокая‚ поэтому как расчет‚ так и проектирование системы нужно выполнять максимально точно.

Полезное видео по теме

Все об устройстве‚ работе и принципе действия системы терморегуляции в этом материале:


О том‚ как установить и ввести в действие чиллер:


Установка системы чиллер-фанкойл целесообразна в средних и больших зданиях с площадью, превышающей 300 м². Для частного дома‚ даже огромного‚ монтаж такой системы терморегуляции — удовольствие дорогое. С другой стороны подобные финансовые вложения обеспечат комфорт и хорошее самочувствие, а это немало.
