Как установить и подключить кондиционер: подробный инструктаж + разбор ошибок

Качество монтажа на 90% определяет эффективность, бесперебойность и срок службы сплит-системы. В стремлении сэкономить многие отказываются от услуг квалифицированной монтажной бригады, полагаясь на собственные навыки.

Чтобы не испортить дорогостоящую технику и реализовать потенциал прибора в полной мере, перед тем как установить кондиционер, следует разобраться в его конструкции, изучить технологию монтажа и обозначить основные этапы работ.

Типовое устройство и принцип функционирования

Кондиционер – технически сложное оборудование. Отдельные модели разнятся по методу подачи воздуха, особенностям исполнения, мощности и другим техническим параметрам.

Типовая  климатическая установка для дома представлена «связкой» из двух элементов – уличного и внутреннего модуля.

Устройство кондиционера
В наружном корпусе (компрессорном блоке) осуществляется конденсация, а внутренняя часть выполняет задачи испарителя. Элементы собраны в единую систему кондиционирования с помощью проводов и трубок с циркулирующим фреоном

Чтобы понять, по какому принципу происходит охлаждение воздуха, необходимо разобраться в основных компонентах сплит-системы. Составляющие выносного блока:

  1. Вентилятор – обеспечивает обдув внутренних элементов, в частности, конденсатора.
  2. Конденсатор. В радиаторе хладагент охлаждается, передавая тепло наружному воздухопотоку.
  3. Компрессор – сердце холодильного аппарата. Устройство предназначено для сжатия и передачи фреона по контуру.
  4. Система управления. На инверторных моделях плата расположена во внешнем корпусе, в остальных кондиционерах электроника является частью внутреннего блока.

В реверсивных сплит-системах предусмотрен четырехходовой клапан (позиция 5 на рисунке ниже), изменяющий вектор подачи фреона зависимо от режима работы: «обогрев» или «охлаждение».

Внешний блок кондиционера
Дополнительные элементы: 6 – штуцерные соединения для подвода медного трубопровода, 7 – фильтр на входе к компрессору, 8 – крышка, защищающая места штуцерных соединений и подвода кабеля

Устройство внутреннего блока несколько проще. Главные рабочие узлы и детали:

  1. Передняя крышка с жалюзи. Пластиковая перфорированная панель для подачи воздуха вовнутрь помещения. Решетки регулируют направленность воздушных масс.
  2. Воздушный фильтр. Полимерная сетка и фильтрующие элементы удерживают частицы грязи. Степень очистки зависит от типа фильтра: угольный – удаление посторонних ароматов, электростатический – задержка пыли.
  3. Теплообменник. Выполняет роль испарителя – здесь осуществляется нагревание и испарение фреона.
  4. Вентилятор. Нагнетает воздушные струи, перенаправляя их через испаритель в помещение. Возможно несколько скоростей вращения.

На лицевой стороне прибора расположена индикаторная панель для отображения рабочего режима и текущих параметров микроклимата.

Внутренний блок кондиционера
Под испарителем предусмотрен поддон для сбора конденсата. Из емкости жидкость самотеком выводится по дренажному шлангу наружу. Штуцерные соединения для подвода медной трассы находятся с тыльной стороны блока

Принцип функционирования кондиционера базируется на передачи тепла из комнаты на улицу. В системе используется уникальное свойство хладагента – закипание при низкой температуре.

Порядок работы в режиме охлаждения:

  1. После включения сплит-системы газообразное вещество подается к компрессору – здесь фреон сжимается, а его температура возрастает.
  2. Нагретый газ поступает в теплообменник внешнего блока, где происходит конденсация – преобразование в жидкое состояние. Процесс сопровождается охлаждением фреона и передачей тепла наружу.
  3. Хладагент направляется к внутреннему теплообменнику. Следуя по капиллярной трубке, жидкость дросселируется – давление материала понижается.

В испарителе наблюдается обратный процесс – поступивший фреон обдувается теплом из помещения и при переходе из жидкого состояния в форму газа выделяет холод. Охлажденные воздухопотоки подаются в комнату.

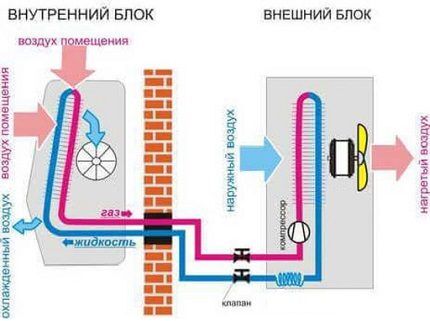

Принцип работы кондиционера
В процессе трансформации хладагента из газа в жидкость неизбежно появление конденсата. Для нормальной работы системы кондиционирования необходимо организовать беспрепятственный отвод влаги – установить дренажную трубку

Требования к размещению сплит-системы

Особого внимания заслуживает выбор месторасположения элементов кондиционирования. Отдельный свод требований и нормативов посвящен установке внешнего блока, внутреннего корпуса и длине трубной магистрали системы.

Наружный блок. При выборе внешнего агрегата, следует учесть прочность стен дома. Высокомощные модели кондиционеров весят до 50-60 кг, стандартные бытовые – 10-15 кг. При этом стена и применяемые крепежные элементы должны обладать двукратным запасом прочности как минимум.

Нюансы монтажа:

  • крайне нежелательна установка тяжеловесных приборов на стены из газобетона;
  • монтаж блока на вентилируемый фасад осуществляется через демпфирующий уплотнитель – материал снижает шумовые вибрации устройства;
  • опорные кронштейны должны крепиться непосредственно к стене, а не декоративной облицовке или утеплителю.

Месторасположение внешнего корпуса подбирается с учетом следующих рекомендаций:

  1. Блок должен находиться в зоне свободной циркуляции воздуха.
  2. Немаловажное условие – доступ к оборудованию для обслуживания и ремонта.
  3. В рабочем режиме сплит-системы из компрессорного блока выходит горячий воздух, поэтому агрегат размещают так, чтобы теплые пары не попадали в окна соседей на нижних этажах.

Наружный элемент нельзя размещать в закрытом пространстве, внутри остекленной лоджии или балкона. Минимальное расстояние от каждой стенки прибора к иной плотной поверхности – 30 см.

Место установки кондиционера
На фото предложены допустимые способы размещения наружного корпуса в многоэтажном доме. Более предпочтителен – вариант №2. При установке блока на балконной перегородке вибрация и шум прибора усиливаются – возможен неприятный гул и шум

При обустройстве системы кондиционирования для квартиры на первом этаже высота размещения внешнего блока – минимум 2 м от земли.

Внутренний блок. Монтажное место должно соответствовать технологическим нормам, обеспечивать комфортное пользование кондиционером и не особо выделяться на фоне интерьера.

Общие требования:

  1. Охлажденный воздухопоток не должен идти напрямую на человека. Лучше избегать направленности в зону частого пребывания – на диван, кровать или рабочее место. Модели с разносторонним распределением воздуха устремляют струи вдоль стен.
  2. На пути выходящего потока не должно быть преград и предметов. Недопустим монтаж испарительного блока в нише – эффективность охлаждения понижается.
  3. Блок-фен нельзя размещать над розетками и электроприборами – при неисправности дренажной системы влага может спровоцировать короткое замыкание, поломку приборов.

При установке следует контролировать, чтоб воздухозаборные отверстия не перекрывались – недопустим монтаж вплотную к стене или потолку.

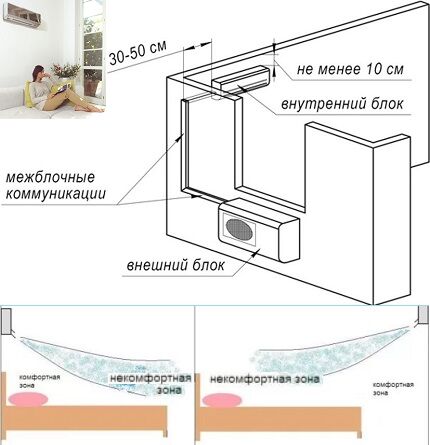

Размещение внутреннего блока
Минимальные расстояния: от потолка до фена – 10-20 см, до боковых стен – 30-50 см. При ограниченном пространстве сверху прибору не хватает воздуха для обработки. Преграда снизу спровоцирует «поглощение» холодного выработанного воздуха и обмерзание испарителя

Длина трассы. Важным аспектом работоспособности системы является метраж фреоновой магистрали – расстояние между двумя блоками. Длина трассы указывается в инструкции к оборудованию. Оптимальный параметр – 6 м, допустимые дистанции: по вертикали – 7 м, по горизонтали – 15 м.

Удалять блоки на максимальное расстояние не рекомендуется по ряду причин:

  • дороговизна медного трубопровода;
  • при удлинении фреоновой магистрали возрастает нагрузка на компрессор – его мощность «ослабевает», а износ увеличивается;
  • чем больше протяженность трассы, тем больше трудозатраты на ее построение.

Очень часто монтажники в стремлении сократить время выполнения работ, настойчиво предлагают «урезать» фреоновую магистраль. Однако чрезмерное сокращение трассы сказывается на работе прибора.

Длина фреоновой трассы
При длине трубопровода меньше 5-6 м возможна передача вибраций от уличного блока внутреннему. Как следствие – работа сплит-системы сопровождается неприятным дребезжанием

Поэтапная технология монтажа

Перед тем как установить двухблочный кондиционер, следует подготовить нужные инструменты и составить план работ. Общая схема действий такова: сверление штроб и отверстий, монтаж панели фен-блока и крепление уличного модуля, подвод коммуникаций, вакуумирование и запуск сплит-системы.

Подбор комплектующих и инструментов

Разные производители поставляют кондиционеры полной комплектации с монтажным набором. Предоставление недостающих крепежных элементов – удел компании установщика.

Комплектация сплит-системы
Стандартная комплектация сплит-системы: 1 – внутренний фен-блок, 2 – уличный блок, 3 – монтажная рама, 4 – гайки для удлинения трубок, 5 – дренажный пластиковый отвод, 6 – пульт управления

Для самостоятельного монтажа понадобятся:

  • медные трубки диаметром ¼ дюйма (жидкая фаза фреона), 3/8 дюйма (газообразный хладагент) – метраж подбирается в соответствии с длиной фреоновой трассы плюс 1 м запаса;
  • гайки для стыковки труб;
  • теплоизоляционные рукава из вспененного полимера;
  • армированный скотч;
  • анкерные шурупы (диаметр 10-12 мм, длина – 150-300 мм) и кронштейны.

Для питания блоков требуется розетка. Оптимально, если она подсоединена к отдельному кабелю ВВГнг 3*2,5 мм от обособленного электрического щитка. Желательно, чтоб кабель защищался автоматическим выключателем.

Инструменты для монтажа
Арсенал установщика кондиционеров: 1 – ример-зачистка для снятия фаски с труб, 2 – пружинный трубогиб, 3 – вальцовка, 4 – вакуумный насос для откачки воздуха из контура, 5 – манометрический коллектор для отслеживания давления в системе

Кроме перечисленных инструментов понадобятся: перфоратор и буры разных типоразмеров, отвертки, рожковые ключи, кусачки, кримпер и стрипперы.

Подготовка коммуникационных каналов

Первым делом следует отметить место под установку фен-блока, траекторию прохождения фреонового контура и расположение сквозного отверстия.

Штробление стены
Штробление стены лучше выполнять на этапе черновых работ при капитальном ремонте. Можно упростить задачу и для размещения контура использовать пластиковый короб, установленный поверх стены

Для вывода трубок и кабелей сверлится отверстие диаметром от 50 мм с небольшим уклоном в сторону улицы – это обеспечит свободный слив конденсата. В проходное «окно» надо вставить гильзу (пластиковую трубу), снижающую риск повреждения коммуникаций.

Крепление монтажной панели

Основание для установки фен-блока крепится строго горизонтально, чтобы жидкость из дренажной емкости не выливалась в помещение, а выводилась по дренажному каналу на улицу.

Кроме того, перекошенный кондиционер смотрится некрасиво.

Установка монтажной панели
Положение внутреннего корпуса контролируется на стадии установки перфорированной монтажной панели и в процессе навешивания фен-блока на стену

Крепление установочной пластины:

  1. С тыльной стороны внутреннего корпуса снять стальную панель, отогнув защелки.
  2. Приложить к стене, выровнять по горизонтали.
  3. Отметить места под крепежи, высверлить отверстия, установить дюбели.
  4. Закрепить панель.

На монтажной пластине предусмотрено много готовых отверстий. Для фиксации основы под блок достаточно использовать шесть из них – более удобных в конкретном случае.

Установка внешнего сплит-блока

Инсталляция уличного блока на фасадную стену сопряжена с рискованными высотными работами. Собственноручная установка допустима только на нижних этажах многоэтажек или в частных одноэтажных домах.

Даже в этих ситуациях необходимо заручиться поддержкой помощника и соблюдать технику безопасности – работать со страховкой. Для монтажа внешнего модуля на высоте надо пригласить промышленного альпиниста.

Кронштейн для кондиционера
Жесткость установки сплит-комплекса достигается при помощи L-образных кронштейнов. Перед монтажом следует проверить крепежи на качество исполнения и соответствие весу компрессора

Требования к кронштейнам:

  1. Целостность слоя краски. Материал покрытия – порошковая краска без царапин, сколов. Эмаль не выдержит механических воздействий, а места повреждений поддаются коррозии – со временем крепеж теряет прочность.
  2. Отверстия под анкеры овальной формы. Сверление дополнительных проемов недопустимо, так как снижается расчетный запас прочности и счищается краска.

Грузоподъемность опоры указана на корпусе кронштейнов. Расстояние между двумя «балками» рассчитывается так, чтобы проемы в опорах совпадали с отверстиями для фиксации на внешнем модуле.

Ход работ:

  1. Закрепить кронштейны, используя длинные анкера, шурупы диаметром 10-12 мм. На каждую опору – минимум по три крепежа.
  2. Под лапки сплит-блока заложить резиновые прокладки – виброизоляторы.
  3. Опустить модуль на кронштейны.

Пропустить анкера через уплотнитель, отверстия в опорах, лапках блока и плотно их затянуть. Диаметр крепежных болтов – 8-10 мм.

Подвод медных трубок и кабеля

Далее следует измерять длину коммуникаций от внутреннего модуля до клемм и вентилей на уличном блоке. Отрезать нужную длину провода и зачистить его.

Зачистка кабеля
Стримером обработать отдельные жилы и выполнить опрессовку кримером, используя наконечники НВИ. Последующие действия: пропустить провод с тыльной стороны фен-блока и зафиксировать жилы в клеммы

Подготовка и установка фреоновой магистрали:

  1. Отрезать и зачистить два одинаковых отрезка трубы. Убрать частицы стружки и протереть торцы.
  2. Набросить на трубку накидную гайку и выполнить развальцовку.
  3. Изогнуть трубки, идущие от внутреннего модуля, и прикрутить их с гайками на ниппели. Закрутить гайки.
  4. Надеть теплоизоляционный чехол.
  5. При необходимости – удлинить дренажный отвод.
  6. Собрать кабели и трубки, обмотать скотчем. На медные трубки надеть заглушки, дренажный канал разместить внизу связки.
  7. Протащить коммуникационный «узел» через отверстие в стене.
  8. Навесить фен-блок на монтажную пластину.
  9. С помощью трубогиба придать трассе нужную форму, избегая резких углов.
  10. Подвести трубы к вентилям – с большим диаметром к газовому, меньшим – жидкостному. При необходимости обрезать излишки.
  11. Надеть теплоизоляцию и развальцевать трубки.

Перед тем как подключить и протестировать кондиционер, надо проверить герметичность магистрали. Выполнить опрессовку труб и проконтролировать манометром стабильность давления в системе.

Вакуумирование холодильного контура

Обязательный этап – создание вакуума в системе. Процедура позволяет устранить воздух и влагу из магистрали. Для работы используется насос и манометрический коллектор.

Вакуумирование системы
С вентилей на внешнем блоке снять заглушки газового и жидкостного клапана, а также сервисного порта. Синий шланг от манометра соединить с портом газового вентиля. К центральному штуцеру коллектора подвести желтый шланг, другой конец подключить к вакуумному насосу

Порядок вакуумирования системы:

  1. Перекрыть вентили на манометре.
  2. Запустить вакуумный насос, открыть вентиль манометра – спустя минуту, прибор покажет нулевое значение.
  3. Продолжить вакуумирование для удаления влажности из системы. Время работы – 15-30 минут.
  4. Закрыть вентиль и отключить насос.

Повышение давления после выключения насоса свидетельствует о наличии протечек и негерметичности контура.

Заполнение магистрали фреоном

Финишный этап – запуск хладагента и проверка работоспособности кондиционера. В контуре должен циркулировать определенный объем фреона для поддержания давления, заданного производителем. При удлинении магистрали требуется дозаправка этим веществом.

Заполнение контура фреоном
Закачка осуществляется без разъединения синего шланга и клапана сервис-порта. Если этим требованием пренебречь, то в систему поступит воздух

После заправки надо отсоединить шланг от «газового» клапана. Следует соблюдать меры предосторожности – надеть очки, перчатки и не наклонять лицо к откручиваемому штуцеру. Чтобы минимизировать потери фреона действовать надо быстро.

Необходимо быть готовым к тому, что откручивание штуцера сопровождается шипением, выходом масла и фреона. Неосведомленный человек может резко одернуть руку и выпустить хладагент. Кроме того, есть риск получения термического ожога.

Перед первым запуском сплит-системы надо проверить места соединений трассы на протечки (обмылить), закрутить заглушки сервисного порта и вентилей. Теперь можно подключить кондиционер к розетке и испытать его рабочие характеристики.

Типичные ошибки в установке кондиционера

Несоблюдение требований монтажа является частой причиной сбоев в работе сплит-систем и необоснованного увеличения счетов за электричество. Приведем перечень популярных недочетов.

№1. Монтаж в неподходящем месте. Требования к размещению сплит-блоков были рассмотрены выше. Неопытные мастера допускают стандартные ошибки: установка над отопительным прибором или в зоне прямого воздействия солнечных лучей.

№2. Некачественная вальцовка.

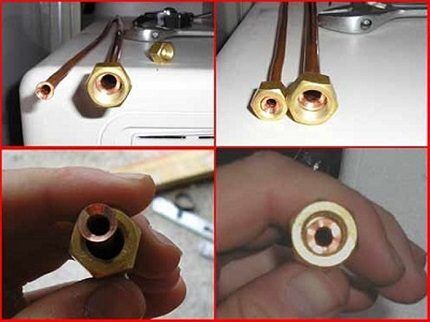

Качественная вальцовка
Наличие шероховатостей, борозд и заусенцев препятствует нормальной циркуляции фреона и ухудшает плотность прилегания к штуцерам. В результате может наблюдаться утечка фреона

№3. Несоответствие объема хладагента длине трассы. Количество фреона прямо пропорционально метражу контура. Если магистраль увеличили/уменьшили, а его объем не откорректировали, то кондиционер работает неправильно, а со временем выходит из строя.

№4. Отсутствие термоизоляции. Отверстие в стене для прокладки магистрали необходимо заполнять пеной. Если этого не сделать, то перепады температур спровоцируют появление конденсата – оседание влаги на бетоне приведет к образованию грибка.

№5. Заломы медных трубок.

Загиб медной трубки
В местах перегибов пропускная способность снижена. Как следствие – возрастает нагрузка на компрессор, и прибор вырабатывает положенный ресурс раньше срока

№6. Ненадежное соединение кабелей. Ошибки в обустройстве электропроводки чреваты не только поломкой климатического оборудования, но и возгоранием или ударом тока.

№7. Применение некачественных материалов. Непрочные кронштейны могут не справиться с возложенной нагрузкой, особенно зимой при скоплении на сплит-блоке снега. Предупредительные меры: выбор надежной опоры и установка над уличным блоком защитного козырька.

Выводы и полезное видео по теме

Подробный видеоролик поможет разобраться в технологических нюансах установки кондиционера в квартире.

В инструктаже приведен перечень необходимых инструментов, отображен процесс монтажа сплит-блоков, организации кабель-каналов, подсоединения коммуникаций и ввода кондиционера в эксплуатацию:

Основная сложность монтажа кондиционера – установка тяжеловесного блока на фасад высотного здания. На этом этапе работ лучше воспользоваться услугами промышленного альпиниста. Остальные действия не требуют от исполнителя особых навыков. Главное – соблюдать технологию монтажа и следовать рекомендациям производителя.
