Что такое чиллер: особенности устройства + правила выбора и монтажа

Рассматривая вопрос охлаждения или обогрева собственного частного дома, имеет смысл узнать, что такое чиллер.

Эта альтернатива системам кондиционирования практически не используется для отдельных небольших комнат, но для просторного коттеджа может оказаться очень выгодным решением.

Как это работает

Чиллерами называют разновидность холодильных машин, которые используются для охлаждения разнообразных жидкостей. Чаще всего эти агрегаты применяются в промышленности, но подходят они и для кондиционирования воздуха в крупных жилых зданиях, торговых комплексах, офисах и т.п. В сочетании с вентиляторными доводчиками — фанкойлами — чиллеры прекрасно исполняют роль центрального кондиционера.

Если в традиционных кондиционерах фреон охлаждает непосредственно воздух, то с чиллерами все несколько иначе. Здесь тепловую энергию перемещают с помощью обычной воды. Чтобы предотвратить ее замерзание, может использоваться смесь с антифризом, например, с тосолом. Чиллер работает благодаря испарителю, компрессору и конденсатору, которые входят в его состав.

Через испаритель проходят потоки воды и хладагента. Последний поглощает тепловую энергию воды и закипает. Хладагент превращается в газ, а вода охлаждается. После этого парообразный хладагент поступает в компрессор, где под воздействием сил сжатия разогревается и смешивается с маслом.

Схема чиллера
Чиллер состоит из компрессора, конденсатора и испарителя. Перемещаясь межу этими устройствами, хладагент отбирает тепловую энергию воды и охлаждает ее (+)

Затем этот состав перемещается в конденсатор, здесь он отдает значительную часть тепловой энергии и превращается в жидкость. После этого хладагент поступает в фильтр-осушитель, чтобы освободиться от избыточной влаги. Давление жидкого хладагента понижается при перемещении через терморасширительный вентиль. Здесь он снова переходит в парообразное состояние и подается в испаритель для повторения цикла.

Таким образом, компрессор предназначен для сжатия и перемещения хладагента, который последовательно перемещается через воздушный конденсатор и испаритель, то нагреваясь и одновременно охлаждая воду, то остывая. Конденсатор в этой системе исполняет роль теплообменника, с помощью которого тепловая энергия, поглощенная хладагентом, передается окружающей среде.

Панель управления чиллера
Современные модели чиллеров снабжены панелью управления с жидкокристаллическим экраном, на котором отражается текущее состояние устройства и сообщения о вероятных поломках

Избыточное давление на контуре хладагента может привести к повреждению системы. Для контроля этого показателя используют реле высокого давления, а также манометр, позволяющий визуально следить за состоянием системы. Для хранения хладагента предназначен жидкостный ресивер.

Фильтр-осушитель удаляет из хладагента не только водяные пары, но и посторонние загрязнения. Для управления потоком хладагента предназначен соленоидный вентиль, который автоматически перекрывает систему при прекращении работы компрессора. Это защищает систему от попадания в испаритель хладагента в жидком состоянии. Как только компрессор включается, вентиль открывается.

В системе имеется смотровое стекло, которое позволяет визуально контролировать состояние хладагента. Если в потоке жидкости просматриваются пузырьки воздуха, значит, необходимо увеличить количество фреона. Для контроля за влажностью хладагента предназначены датчики с цветовой индикацией. А регулирование количества хладагента, поступающего в испаритель, осуществляется с помощью терморегулирующего вентиля.

Для повышения пропускной способности системы иногда рекомендуется использовать горячий перепускной клапан газа. Этот элемент не всегда входит в комплект поставки. Чтобы количество воды в системе оставалось достаточным для ее работы, в промышленных моделях чиллеров устанавливают систему автоматического долива воды. Циркуляцию воды внутри контура обеспечивает насос охлаждающей жидкости.

Чиллер-моноблок
Моноблочные модели чиллеров уже подготовлены к монтажу, поэтому их установить проще и удобнее, чем агрегат с выносным конденсатором

Упомянутые ранее фанкойлы представляют собой устройства, с помощью которых охлажденный воздух поступает в отдельные помещения. Устанавливают вентиляторные доводчики внутри помещения. Они монтируются на стену, потолок и даже на пол. К одному чиллеру можно присоединить несколько фанкойлов.

Конкретное их количество определяется количеством помещений, нуждающихся в кондиционировании. Но при этом производительность чиллера должна обеспечивать определенное количество фанкойлов. Для соединения чиллера и фанкойлов в общую систему используют обычные водопроводные трубы. Это выгодно отличает их от традиционных сплит-систем, для которых подходят только дорогостоящие медные коммуникации.

Чиллер с выносным конденсатором
Чиллеры с выносным конденсатором не так производительны, как моноблочные модели, но они позволяют использовать меньше места для монтажа устройства внутри дома

Важная часть такого устройства — насос, обеспечивающий циркуляцию хладагента. Чем выше производительность этого насоса, тем большее расстояние может разделять чилер и фанкойлы. Это удобно, поскольку увеличивает количество вариантов при выборе подходящего места для чиллера. Нередко агрегат ставят на крыше здания, на при желании его можно поместить в специальном подсобном помещении.

Это позволяет полностью сохранить внешний вид существующего фасада здания. Сплит-системы практически никогда не предоставляют такой возможности. Чиллеры классифицируют в зависимости от различных признаков:

  • по типу холодильного цикла как абсорбционные и парокомпрессионные;
  • по конструкции как моноблок или система с выносным конденсатором;
  • по типу охлаждения конденсатора, которое может быть воздушным или водяным;
  • по схеме подключения;
  • по наличию или отсутствию теплового насоса.

Чиллеры, имеющие в конструкции тепловой насос, подходят не только для кондиционирования воздуха в помещении, но и для его обогрева. Они рассчитаны на использование в течение всего года.

Как правильно выбрать чиллер

Для нужд большого коттеджа специалисты рекомендуют использовать чиллер с водяным охлаждением конденсатора. Такие устройства имеют более простую конструкцию, чем аналоги с воздушным охлаждением, соответственно, и стоят они дешевле. Конструкция чиллера с воздушным охлаждением включает вентилятор (осевой или центробежный) для забора воздуха из помещения, в котором установлено устройство.

Чиллер для обогрева
Некоторые модели чиллеров можно использовать не только для кондиционирования воздуха, но и для обогрева жилых помещений в зимний период

Для охлаждения конденсатора с помощью воды можно использовать местные водные ресурсы: реки, озера, атезиансткие скважины и т.п. Если по каким-то причинам доступа к таким источникам не имеется, применяется альтернативный вариант: охладитель из этилена или пропиленгликоля. Охладители этого типа идеальны для применения в холодное время года, когда обычная вода просто замерзает.

Выбор между чиллером в виде моноблока, когда и компрессор, и испаритель, и конденсатор заключены в общий корпус и вариантом, когда конденсатор устанавливают отдельно, не так однозначен. Моноблок проще в монтаже, кроме того, производительность агрегатов этого типа может быть довольно высокой.

Технические характеристики чиллера
Выбирая подходящую модель чиллера, следует оценить его производительность и соотнести ее с количеством фанкойлов, которые будет обслуживать устройство

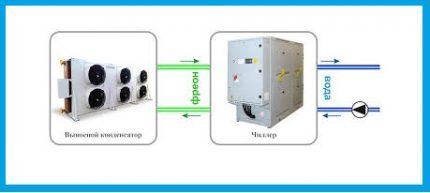

Выносные системы монтируют в разных местах: собственно чиллер — в подсобном помещении внутри здания (можно даже в подвале), а конденсатор — снаружи. Для соединения этих двух блоков обычно используют трубы, по которым циркулирует фреон. Этим объясняется повышенная сложность монтажа системы, а также дополнительные материальные затраты на установку.

Но для установки чиллера с выносным конденсатором используется меньше места внутри помещения, а такая экономия может оказаться необходимой. Выбирая подходящее устройство, следует учесть также дополнительные функции, которыми оснащен прибор. Среди популярных и полезных дополнений можно отметить:

  • контроль и регулировку водного баланса в системе;
  • очистку воды от нежелательных примесей;
  • автоматизированное заполнение емкостей;
  • котроль и коррекцию внутреннего давления в системе и т.п.

Наконец, обязательно следует оценить холодопроизводительность чиллера, т.е. его способность отбирать тепловую энергию из рабочей жидкости. Конкретные количественные показатели обычно указаны в техническом паспорте изделия. Холодопроизводительность каждой конкретной системы чиллер-фанкойл рассчитывается отдельно.

При этом учитываются максимальные и минимальные температурные показатели, мощность чиллера, производительность насоса, протяженность труб и т.д. Это только общие рекомендации по выбору чиллеров. В каждом конкретном случае следует проконсультироваться с опытным специалистом, который сможет учесть различные нюансы и поможет сделать верный выбор.

Особенности монтажа таких устройств

Сэкономить на установке чиллера сможет только опытный специалист. Всем прочим владельцам этого устройства придется оплатить услуги профессиональных монтажников, поскольку в этом вопросе любая ошибка может стать фатальной. Начинают установку с тщательного изучения всей технической документации и рекомендаций производителя.

Монтаж чиллера
Чиллер состоит из множества конструктивных элементов. Промышленную модель лучше всего устанавливать и запускать с помощью опытных профессионалов (+)

После этого приступают непосредственно к установке. Для чиллера следует выбрать опорную площадку, способную выдержать вес этого устройства. На площадке монтируют раму, положение которой тщательно выверяют с помощью уровня. Если нет площадки с необходимыми характеристиками, следует забетонировать подходящий для монтажа участок, и установить на нем раму.

При этом следует учитывать вибрационное воздействие, которое возникает при работе чиллера. Площадка и рама должны быть установлены таким образом, чтобы вибрация не передавалась прочим конструкциям здания. Воздействие могут также оказывать и другие элементы системы: трубы, воздуховоды, гидромодуль и т.п.

Установка чиллера
Установку чиллера выполняют на специальную раму, при этом необходимо провести мероприятия по защите окружающих устройство объектов от вибрационного воздействия

Если установка чиллера запланирована в подсобном помещении внутри здания, для нее необходимо соорудить фундамент, который будет возвышаться над уровнем пола. Это позволит уменьшить общую инерционность системы, снизить вибрационное воздействие, улучшить распределение массы агрегата.

Собственно чиллер монтируют на специальные пружинные или резиновые опоры с целью погасить вибрационное воздействие. Под эти опоры кладут еще один слой резины, затем закрепляют конструкцию с помощью анкерных болтов. Определяясь с местом для установки чиллера, следует помнить, что вокруг агрегата должно оставаться свободное пространство.

Установка чиллера снаружи
Для монтажа чиллера на улице или на крыше здания используют специальный кожух, чтобы защитить устройство от непогоды

Оно обеспечит доступ к механизмам для выполнения технического обслуживания. Кроме того, вокруг устройства должен свободно циркулировать воздух, чтобы улучшить охлаждение конденсаторов. Если чиллер установлен снаружи здания, его необходимо защитить от загрязнений, например, опавшей листвой.

Если мусор проникнет в теплообменник, это приведет к некорректной работе системы и серьезным поломкам оборудования. Недопустимо чтобы корпуса чиллера касались посторонние предметы или коммуникации, поскольку им может передаться вибрационное воздействие. Еще один важный момент при монтаже чиллера снаружи — направление ветра.

При установке внутри помещения следует учитывать шумовое воздействие, возникающее во время работы агрегата. Имеет смысл позаботиться о дополнительной шумоизоляции и продумать, как избыточный шум скажется на соседних помещениях. Не рекомендуется ставить чиллер по соседству с жилыми комнатами.

Если рядом с чиллером планируется установить еще какие-то агрегаты, нужно позаботиться, чтобы механизм не подвергался избыточному тепловому воздействию, а также чтобы не было препятствий свободному перемещению потоков воздуха. При наружном монтаже чиллера используют специальный кожух, который защищает устройство от воздействия погодных факторов.

Внутри кожуха ставят испаритель, для монтажа компрессоров предусмотрено место сбоку, а конденсатор устанавливают сверху. Подобным же образом агрегат устанавливают на крыше здания. При внутренней установке, кожух, разумеется, не нужен, но если в этом случае используется модель с выносным конденсатором, то часть монтажных работ выполняют снаружи.

Монтаж чиллера на крыше
Для монтажа чиллера на крыше здания может понадобиться специальная строительная техника, поскольку устройство имеет большой физический вес

При изучении технической документации следует обратить внимание на порядок монтажа рамы под чиллер. Для некоторых моделей с высокой производительностью используют специальные виброопоры, которые не нужно дополнительно крепить анкерными болтами. Для отдельных агрегатов не требуется заливать отдельный фундамент, достаточно правильно установить раму и закрепить устройство болтами.

Для присоединения труб к патрубкам чиллера обычно используют муфты, поскольку диаметр этих коммуникаций невелик. Подключение чиллера к трубопроводам осуществляется только после того, как агрегат установлен на фундамент и виброопоры. Не стоит выполнять этот этап заранее, чтобы не повредить коммуникации.

Полезное видео по теме

Ролик с презентацией промышленной модели чиллера ЧА-14 можно посмотреть здесь:

Промышленный чиллер — устройство достаточно сложное, но при правильном монтаже и обслуживании оно может безупречно прослужить многие годы. Чтобы не ошибиться в процессе установки оборудования, лучше обратиться к профессиональному мастеру.
