Установка камер видеонаблюдения: виды камер, выбор + монтаж и подключение своими руками

Системы видеонаблюдения прочно закрепились в нашей повседневности. Сейчас трудно представить без них не только крупное предприятие, но и небольшой магазин, офис. Путем установки камер видеонаблюдения мы защищаем от нежелательных посещений и свои дома.

Задумываясь о приобретении подобного оборудования, приходится сталкиваться с массой вопросов. Какая видеосистема лучше, что обозначают ее характеристики, что такое совместимость элементов системы? Во всем этом поможет разобраться наш обзор.

Виды камер видеонаблюдения

В этом сегменте рынка присутствует различные типы камер. Отличаются они друг от друга принципом работы, конструкцией, техническими характеристиками.

По принципу действия выделяют две большие группы приборов:

  • аналоговые;
  • цифровые.

Визуально их трудно отличить, но если знать некоторые нюансы, то вы их никогда не перепутаете.

Камера для системы видеонаблюдения
Видеонаблюдение необходимо, чтобы иметь полное представление о том, что происходит за дверью или забором вашего дома. Тем самым вы сможете своевременно выявить то, что потенциально угрожает вашей безопасности и соответственно отреагировать

Исходя из конструктивных особенностей и места установки, наиболее популярными являются следующие виды:

  1. Классические или корпусные. Устанавливают их в основном снаружи при условии оснащения термокожухом.
  2. Купольные. Чаще всего устанавливают на потолок внутри помещения, но можно использовать и для наружной установки.
  3. Поворотные. Такой прибор пользователь, находящийся за пультом, может развернуть, увеличить изображение. Система удобна, когда нужно моментально реагировать на ситуацию.
  4. Панорамные. Обеспечивают максимальный обзор, сводя к минимуму присутствие «мертвых» зон. Если необходимо, картинку можно разбить на отдельные фрагменты.
  5. Мини-камеры. Незаменимы при необходимости скрытого наблюдения.

Стритовые (street — улица) камеры присутствуют как на больших, так и малых объектах. Важными характеристиками для них являются удаленность от объекта, геометрия обзора, разрешение картинки.

Обычно эти модели оснащают ИК-подсветкой, корпусом, защищающим от внешних воздействий. Важно, чтобы существовала возможность настраивать отдельные параметры автоматически.

Наружная камера
Наружная камера, установленная вблизи платежного терминала либо банкомата, должна быть оснащена антивандальным корпусом и противоударным стеклом, которое не смогут разбить злоумышленники

Видеокамеры купольной конструкции устанавливают в офисах, торговых центрах, учреждениях как учебных, так и медицинских, в магазинах. Прибор представляет собой полукруглую сферу небольших размеров.

Устройство имеет угол обзора в пределах от 60 до 100⁰. Бывают они черно-белыми и цветными, с подсвечиванием и без него. Они компактны, имеют слабую реакцию на помехи, съемку могут выполнять как в дневное, так и в ночное время.

Для охраны больших территорий применяют купольные поворотные камеры. Вращение их происходит посредством ptz-механизма. Привести камеру в действие можно даже удаленно. Картинку можно не только повернуть, но и масштабировать.

Установка такой камеры допустима и в помещении. Высокий уровень защищенности этого оборудования позволяет использовать его в сложных погодных условиях, в атомной и химической промышленности.

Поворотная камера
Поворотные камеры обладают большим углом обзора, хорошим качеством изображения, высоким классом защищенности. Можно назвать только один недостаток — высокая цена

Популярность корпусных камер видеонаблюдения небольшая. Они не очень удобны из-за того, что нужно самостоятельно компоновать их объективом и кронштейном.

В основном монтируют их снаружи, а если внутри, то только в таких специфических местах, как, например, банковская касса. Изображение выдает такая камера качественное, дальность передачи сигнала довольно большая, объектив можно менять в зависимости от расстояния к объекту.

Мини-камеры могут питаться от аккумулятора, есть модели как проводные, так и беспроводные. Записывают они на мобильное устройство через GSM модуль или на карту памяти. Обладают повышенным классом защиты и хорошими техническими характеристиками.

№1 — цифровые камеры и их характеристики

Цифровая или IP-камера снимает сигнал в цифровом виде и в таком же виде передает его к потребителю через компьютерную сеть.

Внешне такая камера отличается от остальных только разъемом. Если в приборах аналоговых это BNC — коаксиальный радиочастотный разъем, то IP-камера оснащена разъемом под витую пару — RG – 45.

Осуществляется подключение такой камеры видеонаблюдения к компьютеру, но здесь следует учесть, что строить всю систему наблюдения на базе домашнего компьютера не стоит.

Он не рассчитан на беспрерывную работу 24/7 и очень быстро выйдет со строя, особенно если в систему включены несколько камер. Для жесткого диска это может оказаться слишком большой нагрузкой.

Лучше сразу приобрести видеорегистратор, хотя многие IP-камеры являются самостоятельным устройством и имеют индивидуальный web интерфейс.

Есть камеры с разъемом под флешку или со слотом для sd-карты, где можно архивировать записи. В этом случае потребность в видеорегистраторе отпадает.

IP-камера
В IP камере видеосигнал проходит процедуру кодирования и сжатия. Для этого необходимы немалые аппаратные мощности. Нагрузку увеличивает и взаимодействие видеокамеры с сетью. Всеми этими факторами объясняется высокая цена прибора

Большое преимущество цифровых видеокамер в том, что находясь хоть на другом конце света, вы сможете наблюдать за тем, что происходит в вашем офисе или дома через монитор ноутбука или мобильный смартфон.

Камеры, созданные на основе IP-технологий, отличаются друг от друга конструкцией корпусов.

IP-камеры можно подключать к облачным хранилищам, с их участием можно создать масштабную систему видеонаблюдения и включить в нее большое количество устройств.

Удаленный доступ к цифровой камере
Если необходим удаленный доступ к IP-камере, нужно предусмотреть в системе точку входа в интернет в виде маршрутизатора или Wi-Fi-роутера

Благодаря неуязвимой системе авторизации и надежной кодировке данных, обеспечивается гарантировано высокая степень безопасности для пользователей.

Также эти приборы обладают большим интеграционным потенциалом. Можно с одного устройства удаленно управлять видеонаблюдением, освещением, противопожарной системой.

Видеозапись с цифровой IP имеет высокое разрешение, что позволяет без размытостей видеть мелкие детали, одежду, лицо человека.

Аналоговые камеры такой четкой картинки не дают, по ней трудно идентифицировать увиденное. Объясняется это тем, что аналоговый видеосигнал формируется при помощи системы чередования ТВЛ.

В камерах цифрового типа чередование линий путем использования технологии последовательной развертки убирается. Четко фиксирует IP-камера и быстро движущиеся объекты.

№2 — особенности аналоговых камер

Аналоговую камеру можно легко распознать, посмотрев в описание. Если там есть три английских буквы NVL — это камера аналоговая.

Формат этот самый простой — в схеме присутствует камера, а к ней подведены два проводника. По одному из них поступает питание, по другому — снимается сигнал. Картинка на выходе получается не очень хорошего качества.

Устройство аналоговой камеры
Изображение с аналоговой камеры, попадающее на матрицу, трансформируется в аналоговый сигнал и через коаксиальный кабель поступает на записывающее устройство

Предел разрешающих способностей аналоговых камер для видеонаблюдения 720 х 576 пикселей, что в несколько раз ниже, чем в современных цифровых камер.

Называют такие камеры, способные передать изображение только на небольшое расстояние, просто аналоговыми или CVBS. К таким устаревшим стандартам относятся устройства VGA, D1, 960Н.

№3 — новые стандарты или HD-камеры

По тому же принципу, что простая аналоговая камера устроена HD-камера, только это уже более совершенный вид, в котором соединены воедино три основных формата: TVI, AHD, CVI. Это прорыв в аналоговом видеонаблюдении.

Они могут передавать изображение с разрешением:

  • 0,4 МП — 722 х 576;
  • 1 МП — 1280 х 720;
  • 2 МП — 1920 х 1080;
  • 3 МП — 2048 х 1536;
  • 5 МП — 2560 х 1920.

Качество их сравнимо с камерами IP. Новейшее оборудование способно передать максимальную четкость картинки, заснятой на объекте.

Механизм получения изображения можно вкратце описать так:

  1. После прохода через объектив, изображение сосредотачивается на ПЗС матрице.
  2. Световая энергия преобразуется в электрический заряд.
  3. Происходит конвертация электрических зарядов в сигнал аналогового типа.
  4. По кабелю сигнал передается к приемному устройству.

Здесь не происходит преобразование электрического сигнала в двоичный код, он приходит к записывающему устройству неизмененным. Это и отличает аналоговые камеры от цифровых.

Процесс наблюдения это значительно упрощает, необходимость обработки на компьютере отпадает.

Сравнение изображений
Из этого фото можно сделать выводы об уровне информативности изображения от самых простых аналоговых камер и камер технологии AHD

Если соединить видеокамеру аналоговую с цифровым преобразователем, появится возможность принимать сигнал с нескольких камер.

Приобретая любую камеру из категории AHD, HD-CVI, HD-TVI следует знать, что все они между собой несовместимы, поскольку выпускают их разные фирмы. Покупая камеру определенного стандарта, нужно подбирать к ней видеорегистратор, поддерживающий этот же стандарт.

Приборы HD-SDI стандартизованы, поэтому со всеми видеорегистраторами они совместимы. IP-камеры стандартизованы Международной межотраслевой организацией ON VIF.

Эта организация занимается стандартизацией оборудования и IP- камер в том числе. Также они разрабатывают спецификации к ним. Видеокамеры одной спецификации совместимы.

Правила выбора камер видеонаблюдения

В условиях обилия предложений на рынке, решить какую камеру выбрать сложно. Прежде всего, нужно определиться со стандартом.

Если нужна картинка высокого качества, важно наличие интеллектуальных функций — выявление движения, обнаружение присутствия, высокая детализация тогда приобретать нужно IP- камеру.

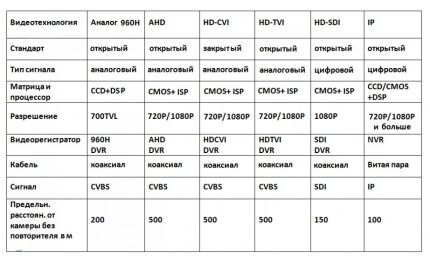

Таблица сравнения видеотехнологий
В таблице для сравнения сведены популярные видеотехнологии, которые применяют в приборах видеонаблюдения. Все они отличаются разной сложностью установки. Самая высокая у IP стандарта

Еще такой нюанс: хотя есть камеры, работающие автономно, включать их большое количество в систему нельзя — оптимально не более четырех штук. В противном случае лучше использовать вариант с видеорегистратором.

С переходом аналоговых камер на HD-формат, такой их параметр, как разрешение, приблизился к характеристикам IP-камер. Этот стандарт применим на любых объектах, но все же мелкие детали можно и не рассмотреть.

В пользу их выбора склоняет цена, но функциональность их ниже и к ним обязательно нужен видеорегистратор.

Второй критерий выбора — место монтажа. Если нужно установить систему видеонаблюдения снаружи, то камеры должны обладать соответствующими характеристиками. Для внутренней установки хорошо подойдут купольные камеры без дополнительной защиты.

При выборе следует принимать во внимание также угол обзора объектива и фокусное расстояние. Широкоугольный короткофокусный объектив — удачное решение для коттеджа, офиса.

Длиннофокусный объектив и максимум 45-градусный угол обзора — хороший вариант для входа в дом или для контроля удаленного объекта, когда в приоритете четкая детализация.

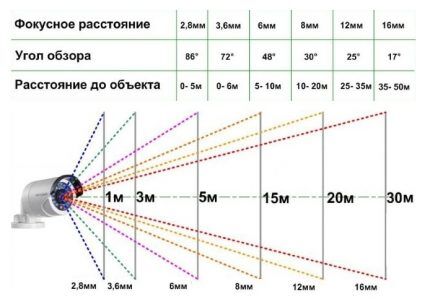

Угол обзора камеры видеонаблюдения
Количество охватываемого пространства прямо пропорционально углу обзора. Чем этот параметр меньше, тем выше детализация, если под видеонаблюдением находится небольшой участок

Есть камеры, оснащенные объективом, имеющим определенный фокусный диапазон, колеблющийся в пределах 2,8 – 12 мм. Называют такие приборы «вариофокальными».

Исходя из потребностей, можно настраивать угол обзора самостоятельно. Стоимость таких камер значительно выше, чем приборов, оснащенных объективом со стабильным фокусным расстоянием.

Некоторые потребители, покупая камеру, ориентируются на число мегапикселей. Это не совсем верно. Очень часто трудно увидеть большую разницу в качестве изображения с IP-камеры с 2 и 8 МП. Зато стоимость отличается значительно.

При выборе камеры для круглосуточного наблюдения большое значение имеет ее светочувствительность — минимальный порог освещенности, при котором камера может функционировать.

Чем выше этот параметр, тем четче картинка, полученная в сумерках и ночью. Последние модели практически все имеют ИК подсветку, поэтому видеонаблюдение эффективно даже, когда полностью темно.

Учитывая эти обстоятельства, нужно обязательно смотреть, на какие условия освещенности рассчитана камера.

Перед этим нужно измерить люксметром этот параметр в месте, где предполагается монтаж видеокамеры. Если в перспективе устройство будет работать круглосуточно, светочувствительность должна быть минимум 0,01 люкс.

Поскольку освещенность в течение суток не может быть стабильной, необходимо убедиться, что в конструкции камеры присутствует автоматическое регулирование отверстия диафрагмы. Такие устройства способны поддерживать стабильный световой поток, попадающий на матрицу.

Вариофокальный объектив
Вариофокальный объектив представляет из себя единую оптическую систему. Ее элементы по отношению друг к другу перемещаются. За счет этого фокусное расстояние и масштаб картинки плавно изменяются

Более качественными являются камеры с поддержкой WDR. Даже во многих камерах эконом-класса поддерживается эта функция, позволяющая выдавать изображение без глубоких теней и слишком ярких участков.

Разница только в том, что дорогие камеры оснащают подлинными WDR, а бюджетные — «аналогами».

Если видеонаблюдение должно не прекращаться ни днем, ни ночью, а информация из камеры должна быть максимально подробной, нужна модель с режимом «день–ночь». Как только наступает ночь, она переходит в монохромный режим автоматом. Цветную картинку ИК фильтр обеспечить не может.

Камера, которая будет работать ночью, обязательно должна иметь инфракрасную подсветку. Ключевой параметр ИК подсветки — дальность действия. Для помещения достаточно 10 – 20 м, на улице — более 20 м.

ИК подсветка видеокамеры
ИК подсветка глазу человека практически не видна, поэтому не выдает местоположение камеры. Энергопотребление прибора при наличии этой функции увеличивается

Последние модели камер оснащены адаптивной подсветкой. Ее роль — регулировка мощности в зависимости от местоположения объектов, расположенных вблизи камеры.

Самостоятельный монтаж системы

Собираясь увеличить безопасность своего жилья путем установки видеонаблюдения, вы можете выбрать два пути осуществления этой идеи: обратиться к специалистам или заняться монтажом камер видеонаблюдения самостоятельно.

Первый способ довольно затратный, а второй — вполне осуществимый, если вы знакомы с современной техникой, а дрель для вас — привычный инструмент.

Этап #1 — планирование и схемы видеонаблюдения

С самого начала необходимо определиться с местом установки, количеством камер и их задачей. Если у вас частный дом или дача, то наблюдением должны быть охвачены не только внутренние помещения, но и придомовая территория.

В квартире камеры чаще всего устанавливают с целью контроля обстановки во время отсутствия хозяев. Желательно иметь их в жилых комнатах, особенно в местах, где хранятся какие-то ценности. Стоит подумать и об установке камеры на входе в квартиру.

Определившись с общими вопросами, приступают к разработке схемы. Места предполагаемой прокладки проводов выбирают таким образом, чтобы они не пересекались с существующей линией питания.

Она может стать помехой для видеосигнала, если расстояние до нее будет менее одного метра. Обезопасит от помех и защита в виде металлического рукава, в него заводят провода и заземляют.

Планировка расположения камер
Система видеосъемки позволит наблюдать за посторонними лицами, больными и детьми в ваше отсутствие. Если вдруг проникнут злоумышленники, все события будут зафиксированы, что поможет правоохранителям оперативней раскрыть преступление

Следующим шагом будет определение угла обзора. В зависимости от целей его можно настроить так, чтобы видны были мелкие детали или же увеличить захват, жертвуя при этом подробностями.

Далее, следует продумать, где разместить видеорегистратор и монитор. Учитывая конфиденциальность, доступ к ним нужно ограничить. Хорошо, если найдется отдельное закрытое помещение или хотя бы шкаф.

Этап #2 — монтаж системы

Начинают с установки собственно видеокамер. Внутри их размещают под потолком. Главное, чтобы они находились вблизи розеток. Снаружи устройства видеонаблюдения располагают так, чтобы их невозможно было сорвать.

Монтаж камеры состоит из нескольких операций:

  • демонтируют монтажный кожух;
  • прикладывают его к заранее выбранному месту и делают разметку через крепежные отверстия;
  • берут перфоратор и сверлят стену или потолок, после чего вставляют дюбели;
  • прикладывают кожух, совмещая монтажные отверстия на нем с просверленными на прикрепляемой плоскости;
  • вкручивают саморезы и дополняют корпус объективом;
  • задают угол обзора прибора.

Специалисты не рекомендуют устанавливать приборы видеонаблюдения слишком высоко. Четкое изображение можно получить, если камера будет удалена от земли не больше, чем на 4 м. Чтобы не засветить картинку, нельзя располагать камеру напротив солнца.

Камера для ночной съемки
Если нужна ночная съемка, необходима ИК-подсветка. Если ее нет, придется монтировать еще и освещение дополнительно, поэтому лучше учесть этот момент при покупке камеры

Кроме крепления саморезами, существуют и другие варианты: присоски, липучки. Первый способ крепления видеоприборов все же считается самым надежным.

Этап #3 — правильно подключаем видеокамеру

Видов подключения всего два: к источнику питания и к устройству, принимающему информацию.

К питанию. Поскольку в каждой камере присутствует адаптер, через который подается пониженное напряжение, то его вилку просто подключают к розетке. Штекер, находящийся на другом конце, вставляют в камеру. Для этого есть специальное гнездо на тыльной части кожуха камеры.

К принимающему устройству. Для второго варианта подключения необходимо, чтобы был провод, оснащенный разъемами BNC -RG6. На видеоприборе для него предусмотрен выход (output), а вход (input) на приемнике.

Беспроводную камеру подключить еще проще. Диск с программой, как правило, включают в комплект камеры. Остается только установить его на компьютер.

Далее, подключают роутер посредством wi-fi, затем собственно камеру. Ее подсоединяют к сети и, используя сетевой кабель, соединяют с роутером.

Следующий шаг — настройка параметров сети в самой программе. Для этого вводят ключ и другие данные и отключают сетевой провод. После перезагрузки камера самостоятельно соединится с роутером. Теперь картинка, передаваемая камерой, станет доступной.

Выводы и полезное видео по теме

Чтобы вам проще было разобраться с тонкостями монтажа оборудования и его подключения, предлагаем посмотреть следующий видеоролик, где подробно освещены эти вопросы:

Главное условие правильного выбора видеокамеры — ее соответствие условиям, где она будет применена. Даже если выбранное оборудование окажется далеко недешевым, а на его установку придется потратить много сил, безопасность вашего дома того стоит.

Если же имеются сомнения в собственных силах, тогда лучшим вариантом станет обращение в организацию/компанию, специализирующуюся на монтаже систем видеонаблюдения, в том числе камер и прочего оборудования.
